パンチ用リテーナバッキングプレート
- 通常単価(税別)
- 550円～1,496円
- 税込単価
- 605円～1,646円
通常出荷日：在庫品1日目当日出荷可能
リテーナ用のバッキングプレートの厚みを変更されたい場合ご検討ください。※対応可能なリテーナについては、...
詳細を確認
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
ボタンダイ用のリテーナには使用できません。
| 適用リテーナ | 型式（リテーナ本体） |
|---|---|
| ハイテン材用 | HDP-AN |
| HDP-FN | |
| ハイテン材用 -厚板打ち抜きパンチ用- | HAP-AN |
| HAP-FN | |
| NC加工用 | DP-AN |
| DP-FN | |
| 刃合わせ加工用 | CP-AN |
| CP-FN | |
| NC加工用 -厚板打抜きパンチ用- | AP-AN |
| AP-FN | |
| 刃合わせ加工用 -厚板打抜きパンチ用- | FP-AN |
| FP-FN |
材質 SCM440相当
硬度 56～60HRC（深度1mm）
規格表
| A | B | C | E | F | G | H | J | R | d1 | d2 | 型式 | T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | ||||||||||||
| 37 | 20 | 21 | 35 | 20 | 10 | 9 | 29 | 9.5 | 6.2 | 10 | BPC | 10 | 6 7 8 9 10 |
| 43 | 26 | 23 | 38 | 13 | 11 | 32 | 12 | 13 | |||||
| 44 | 24 | 26 | 40 | 12 | 34 | 14 | 12 | 16 | |||||
| 48 | 28 | 27 | 42 | 16 | 14 | 36 | 17 | 20 | |||||
| 50 | 30 | 30 | 46 | 18 | 17 | 39 | 19.5 | 25 | |||||
| 54 | 33 | 48 | 21 | 20 | 42 | 23 | 14 | 32 | |||||
| 58 | 35 | 52 | 23 | 23 | 46 | 26 | 10.2 | 38 | |||||
| 64 | 34 | 38 | 56 | 26 | 27 | 50 | 29.5 | 45 | |||||
注文例
出荷日
関連情報
■特長
（1）パンチ長さを統一することができ、メンテナンスコストを低減することが可能です。
（2）型調整時・パンチ再研磨後の高さ調整が可能です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
1,221円 ( 1,343円 ) | 在庫品1日目当日出荷可能 |
1,221円 ( 1,343円 ) | 在庫品1日目当日出荷可能 |
1,221円 ( 1,343円 ) | 在庫品1日目当日出荷可能 |
1,221円 ( 1,343円 ) | 在庫品1日目当日出荷可能 |
1,221円 ( 1,343円 ) | 在庫品1日目当日出荷可能 |
891円 ( 980円 ) | 在庫品1日目当日出荷可能 |
1,496円 ( 1,646円 ) | 在庫品1日目当日出荷可能 |
1,496円 ( 1,646円 ) | 在庫品1日目当日出荷可能 |
1,496円 ( 1,646円 ) | 在庫品1日目当日出荷可能 |
1,496円 ( 1,646円 ) | 在庫品1日目当日出荷可能 |
1,496円 ( 1,646円 ) | 在庫品1日目当日出荷可能 |

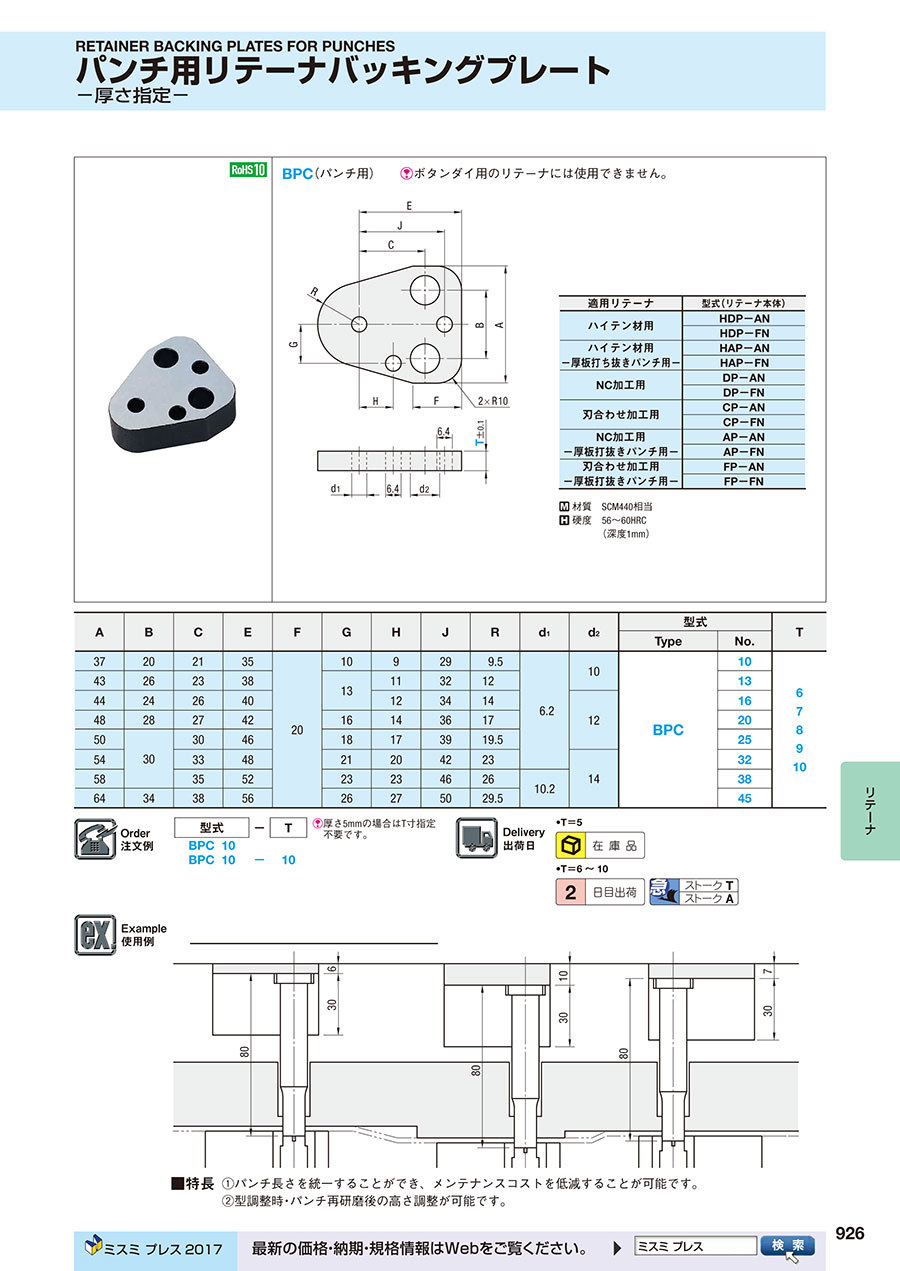

カタログ
パンチ用リテーナバッキングプレートのレビュー
金型ホルダーへの座屈の補修で研磨調整して使用
5
5.02018/11/06
厚さが豊富で、色々な用途に応用がききました。補修や改造等、考えようによてっはバリエージョンがありそう。
0人が参考にしています。
金型製作
3
3.02018/04/09
急ぎで必要だったので納期が短く助かりました。
実使用上問題なく使用できますが他社と比較し価格が少し高く感じます。
