スケアリテーナセット −標準パンチ・厚板打抜き用パンチ・ボタンダイ用−

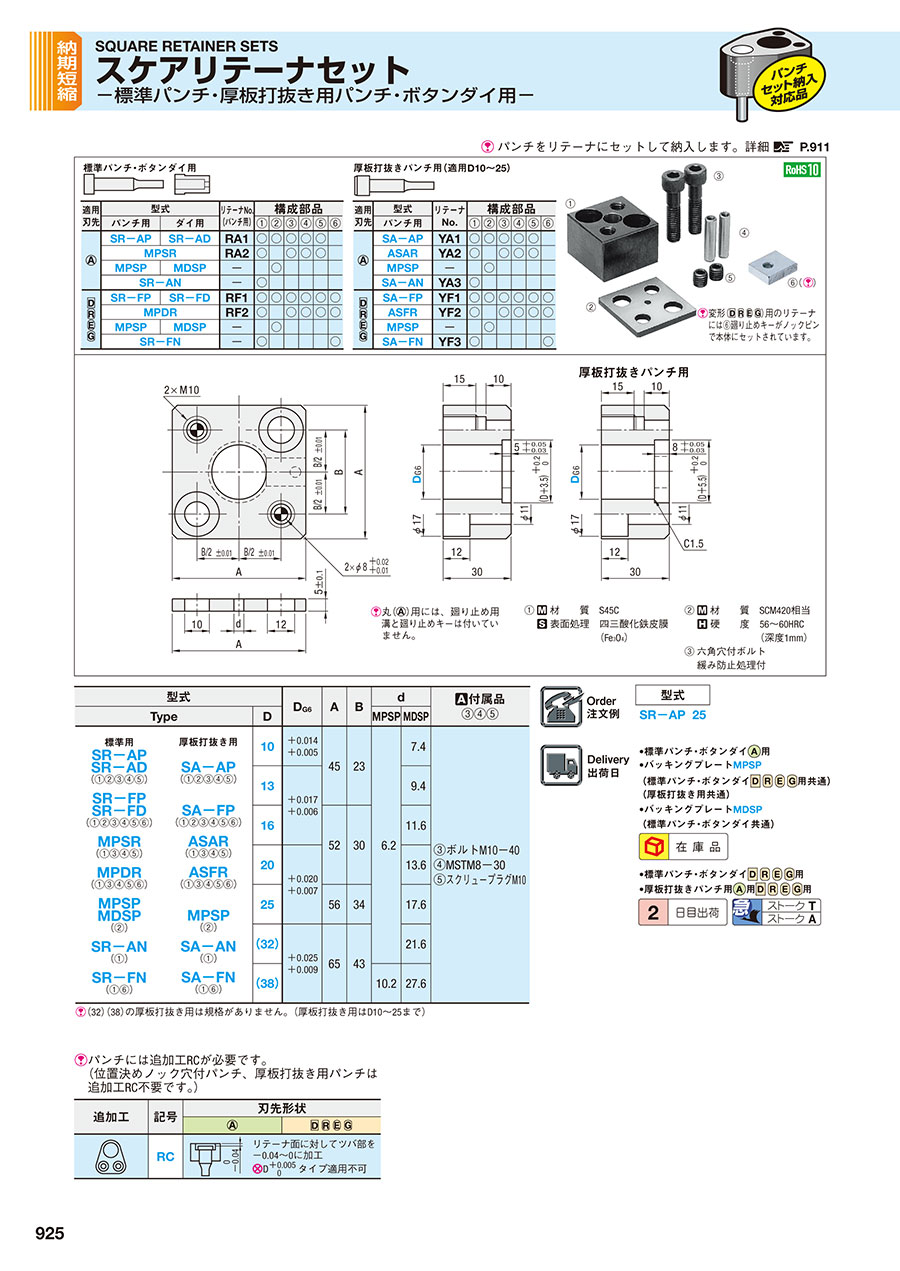

カタログ |P.925

数量スライド割引
納期短縮
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 627円～4,158円

税込単価: 690円～4,574円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NC加工用エンドリテーナセット－標準パンチ・ボタンダイ用－

4.4

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチ用リテーナバッキングプレート

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

標準パンチ・厚板打抜き用パンチ・ボタンダイ用のスケアリテーナです。ノックピンと...

詳細情報を確認する

種別
ボルト2本締め(スケアリテーナ)・NC加工用

無料3D-CADライブラリー申し込み受付中

未確定：候補が100型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

パンチをリテーナにセットして納入します。詳細 P.911

外形図・製品仕様

丸（スケアリテーナセット−標準パンチ・厚板打抜き用パンチ・ボタンダイ用− ）用には、廻り止め用溝と廻り止めキーは付いていません。

変形スケアリテーナセット−標準パンチ・厚板打抜き用パンチ・ボタンダイ用− 用のリテーナには6廻り止めキーがノックピンで本体にセットされています。

（1）	材質 S45C
	表面処理四三酸化鉄皮膜（Fe3O4）
（2）	材質 SCM420相当
	硬度 56～60HRC（深度1mm）
（3）	六角穴付ボルト
	緩み防止処理付

適用刃先	型式		リテーナNo. （パンチ用）	構成部品
適用刃先	パンチ用	ダイ用	リテーナNo. （パンチ用）	（1）	（2）	（3）	（4）	（5）	（6）
	SR-AP	SR-AD	RA1	○	○	○	○	○
	MPSR		RA2	○		○	○	○
	MPSP	MDSP	-		○
	SR-AN		-	○
	SR-FP	SR-FD	RF1	○	○	○	○	○	○
	MPDR		RF2	○		○	○	○	○
	MPSP	MDSP	-		○
	SR-FN		-	○					○

適用刃先	型式	リテーナNo.	構成部品
適用刃先	パンチ用	リテーナNo.	（1）	（2）	（3）	（4）	（5）	（6）
	SA-AP	YA1	○	○	○	○	○
	ASAR	YA2	○		○	○	○
	MPSP	-		○
	SA-AN	YA3	○
	SA-FP	YF1	○	○	○	○	○	○
	ASFR	YF2	○		○	○	○	○
	MPSP	-		○
	SA-FN	YF3	○					○

規格表

型式			D_G6	A	B	d		付属品（3）（4）（5）
Type		D	D_G6	A	B	MPSP	MDSP	付属品（3）（4）（5）
標準用 SR-AP SR-AD （1）（2）（3）（4）（5） SR-FP SR-FD （1）（2）（3）（4）（5）（6） MPSR （1）（3）（4）（5） MPDR （1）（3）（4）（5）（6） MPSP MDSP （2） SR-AN （1） SR-FN （1）（6）	厚板打抜き用 SA-AP （1）（2）（3）（4）（5） SA-FP （1）（2）（3）（4）（5）（6） ASAR （1）（3）（4）（5） ASFR （1）（3）（4）（5）（6） MPSP （2） SA-AN （1） SA-FN （1）（6）	10	+0.014/+0.005	45	23	6.2	7.4	（3）ボルトM10-40 （4）MSTM8-30 （5）スクリュープラグM10
		13	+0.017/+0.006	45	23		9.4
		16	+0.017/+0.006	52	30		11.6
		20	+0.020/+0.007	52	30		13.6
		25	+0.020/+0.007	56	34		17.6
		（32）	+0.025/+0.009	65	43		21.6
		（38）	+0.025/+0.009	65	43	10.2	27.6

（32）（38）の厚板打抜き用は規格がありません。（厚板打抜き用はD10～25まで）

注文例

出荷日

追加工

パンチには追加工RCが必要です。（位置決めノック穴付パンチ、厚板打抜き用パンチは追加工RC不要です。）

型番リスト

表示件数

型番

材質

対応パンチ形状

構成部品

D（適応パンチ径）

(mm)

T（板厚）

(mm)

RoHS?

最小発注数量

S45C	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	10	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	13	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	16	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	20	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	25	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	10	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	13	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	16	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	20	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	25	-	10	1個
-	ボタンダイ用	バッキングプレート単品	10	5	10	1個
-	ボタンダイ用	バッキングプレート単品	13	5	10	1個
-	ボタンダイ用	バッキングプレート単品	16	5	10	1個
-	ボタンダイ用	バッキングプレート単品	20	5	10	1個
-	ボタンダイ用	バッキングプレート単品	25	5	10	1個
-	ボタンダイ用	バッキングプレート単品	32	5	10	1個
-	ボタンダイ用	バッキングプレート単品	38	5	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	10	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	13	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	16	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	20	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	25	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	32	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	38	-	10	1個
-	丸パンチ用	バッキングプレート単品	10	5	10	1個
-	丸パンチ用	バッキングプレート単品	13	5	10	1個
-	丸パンチ用	バッキングプレート単品	16	5	10	1個
-	丸パンチ用	バッキングプレート単品	20	5	10	1個
-	丸パンチ用	バッキングプレート単品	25	5	10	1個
-	丸パンチ用	バッキングプレート単品	32	5	10	1個
-	丸パンチ用	バッキングプレート単品	38	5	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	10	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	13	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	16	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	20	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	25	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	32	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	38	-	10	1個
S45C	厚板打ち抜き丸パンチ用	本体単品	10	-	10	1個
S45C	厚板打ち抜き丸パンチ用	本体単品	13	-	10	1個
S45C	厚板打ち抜き丸パンチ用	本体単品	16	-	10	1個
S45C	厚板打ち抜き丸パンチ用	本体単品	20	-	10	1個
S45C	厚板打ち抜き丸パンチ用	本体単品	25	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット	10	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット	13	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット	16	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット	20	-	10	1個
S45C	厚板打ち抜き丸パンチ用	セット	25	-	10	1個
S45C	厚板打ち抜き変形パンチ用	本体単品+廻り止めキー	10	-	10	1個
S45C	厚板打ち抜き変形パンチ用	本体単品+廻り止めキー	13	-	10	1個
S45C	厚板打ち抜き変形パンチ用	本体単品+廻り止めキー	16	-	10	1個
S45C	厚板打ち抜き変形パンチ用	本体単品+廻り止めキー	20	-	10	1個
S45C	厚板打ち抜き変形パンチ用	本体単品+廻り止めキー	25	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット	10	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット	13	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット	16	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット	20	-	10	1個
S45C	厚板打ち抜き変形パンチ用	セット	25	-	10	1個
S45C	ボタンダイ用	セット	10	-	10	1個
S45C	ボタンダイ用	セット	13	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,002円 ( 2,202円 )	在庫品1日目当日出荷可能
2,002円 ( 2,202円 )	在庫品1日目当日出荷可能
2,233円 ( 2,456円 )	在庫品1日目当日出荷可能
2,233円 ( 2,456円 )	在庫品1日目当日出荷可能
2,739円 ( 3,013円 )	在庫品1日目当日出荷可能
2,739円 ( 3,013円 )	在庫品1日目当日出荷可能
2,739円 ( 3,013円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
3,432円 ( 3,775円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
726円 ( 799円 )	在庫品1日目当日出荷可能
726円 ( 799円 )	在庫品1日目当日出荷可能
869円 ( 956円 )	在庫品1日目当日出荷可能
869円 ( 956円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	2日目
1,892円 ( 2,081円 )	2日目
2,046円 ( 2,251円 )	2日目
2,046円 ( 2,251円 )	2日目
2,387円 ( 2,626円 )	2日目
2,871円 ( 3,158円 )	2日目
2,871円 ( 3,158円 )	2日目
627円 ( 690円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
726円 ( 799円 )	在庫品1日目当日出荷可能
726円 ( 799円 )	在庫品1日目当日出荷可能
869円 ( 956円 )	在庫品1日目当日出荷可能
869円 ( 956円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
1,562円 ( 1,718円 )	在庫品1日目当日出荷可能
1,562円 ( 1,718円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,387円 ( 2,626円 )	在庫品1日目当日出荷可能
2,387円 ( 2,626円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
2,101円 ( 2,311円 )	在庫品1日目当日出荷可能
2,101円 ( 2,311円 )	在庫品1日目当日出荷可能
2,607円 ( 2,868円 )	在庫品1日目当日出荷可能
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能
2,871円 ( 3,158円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
3,465円 ( 3,812円 )	在庫品1日目当日出荷可能
2,607円 ( 2,868円 )	在庫品1日目当日出荷可能
2,607円 ( 2,868円 )	在庫品1日目当日出荷可能
2,827円 ( 3,110円 )	在庫品1日目当日出荷可能
2,827円 ( 3,110円 )	在庫品1日目当日出荷可能
3,289円 ( 3,618円 )	在庫品1日目当日出荷可能
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
3,619円 ( 3,981円 )	在庫品1日目当日出荷可能
3,707円 ( 4,078円 )	在庫品1日目当日出荷可能
4,158円 ( 4,574円 )	在庫品1日目当日出荷可能
2,035円 ( 2,239円 )	在庫品1日目当日出荷可能
2,035円 ( 2,239円 )	在庫品1日目当日出荷可能

基本情報

基本情報

標準パンチ・厚板打抜き用パンチ・ボタンダイ用のスケアリテーナです。ノックピンとボルトの位置がパンチを中心に対角にありパンチ固定性に優れています。本品に取り付けるパンチをご注文の際は、RC追加工をご指定ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スケアリテーナセット −標準パンチ・厚板打抜き用パンチ・ボタンダイ用−のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型に組込んで使用しています

満足度：5.02021/12/21

自社製品作成のため、金型を使って鋼材を加工していますが、量が増えクローン金型が必要となったので、以前と同じこの商品を購入...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qリテーナでボタンダイ用を使用する場合、ボタンダイはストレートタイプとツバ付きどちらが適していますか？

ツバ付きを使用下さい。ツバで抜けないようにしているため、ストレートでは抜ける可能性があります。
