NC加工用エンドリテーナセット 32mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－

カタログ |P.924

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,375円～2,541円

税込単価: 1,513円～2,795円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NC加工用エンドリテーナセット－標準パンチ・ボタンダイ用－

4.4

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチ用リテーナバッキングプレート

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

標準パンチ・ボタンダイ用のNC加工用エンドリテーナ・トライアングルタイプです。...

詳細情報を確認する

種別
ボルト2本締め・NC加工用
材質
S45C

無料3D-CADライブラリー申し込み受付中

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

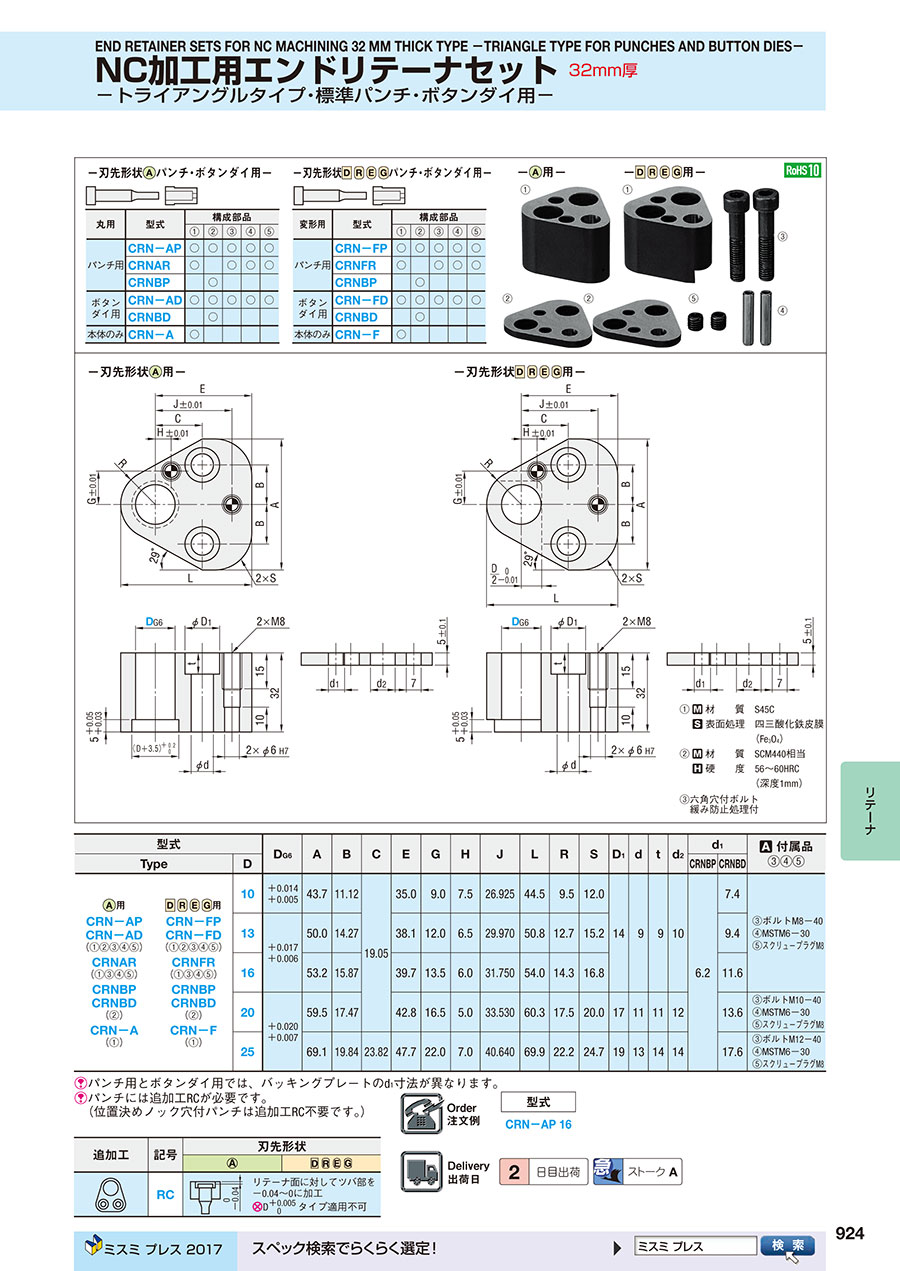

外形図・製品仕様

刃加工用エンドリテーナセット 25mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－

（1）	材質 S45C
	表面処理四三酸化鉄皮膜（Fe3O4）
（2）	材質 SCM440相当
	硬度 56～60HRC（深度1mm）
（3）	六角穴付ボルト
	緩み防止処理付

丸用	型式	構成部品
丸用	型式	（1）	（2）	（3）	（4）	（5）
パンチ用	CRN-AP	○	○	○	○	○
	CRNAR	○		○	○	○
	CRNBP		○
ボタンダイ用	CRN-AD	○	○	○	○	○
ボタンダイ用	CRNBD		○
本体のみ	CRN-A	○

変形用	型式	構成部品
変形用	型式	（1）	（2）	（3）	（4）	（5）
パンチ用	CRN-FP	○	○	○	○	○
	CRNFR	○		○	○	○
	CRNBP		○
ボタンダイ用	CRN-FD	○	○	○	○	○
ボタンダイ用	CRNBD		○
本体のみ	CRN-F	○

規格表

型式			D_G6	A	B	C	E	G	H	J	L	R	S	D₁	d	t	d₂	d₁		付属品（3）（4）（5）
Type		D	D_G6	A	B	C	E	G	H	J	L	R	S	D₁	d	t	d₂	CRNBP	CRNBD	付属品（3）（4）（5）
		10	+0.014/+0.005	43.7	11.12	19.05	35.0	9.0	7.5	26.925	44.5	9.5	12.0	14	9	9	10	6.2	7.4	（3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8
CRN-AP CRN-AD （1）（2）（3）（4）（5） CRNAR （1）（3）（4）（5） CRNBP CRNBD （2） CRN-A （1）	CRN-FP CRN-FD （1）（2）（3）（4）（5） CRNFR （1）（3）（4）（5） CRNBP CRNBD （2） CRN-F （1）	13	+0.017/+0.006	50.0	14.27		38.1	12.0	6.5	29.970	50.8	12.7	15.2						9.4
		16	+0.017/+0.006	53.2	15.87		39.7	13.5	6.0	31.750	54.0	14.3	16.8						11.6
		20	+0.020/+0.007	59.5	17.47		42.8	16.5	5.0	33.530	60.3	17.5	20.0	17	11	11	12		13.6	（3）ボルトM10-40 （4）MSTM6-30 （5）スクリュープラグM8
		25	+0.020/+0.007	69.1	19.84	23.82	47.7	22.0	7.0	40.640	69.9	22.2	24.7	19	13	14	14		17.6	（3）ボルトM12-40 （4）MSTM6-30 （5）スクリュープラグM8

パンチ用とボタンダイ用では、バッキングプレートのd1寸法が異なります。
パンチには追加工RCが必要です。（位置決めノック穴付パンチは追加工RC不要です。）

注文例

出荷日

追加工

型番リスト

表示件数

型番

対応パンチ形状

構成部品

D（適応パンチ径）

(mm)

対応ボタンダイ形状

RoHS?

最小発注数量

丸パンチ用	本体単品	10	-	10	1個
丸パンチ用	本体単品	13	-	10	1個
丸パンチ用	本体単品	16	-	10	1個
丸パンチ用	本体単品	20	-	10	1個
丸パンチ用	本体単品	25	-	10	1個
ボタンダイ用	セット	10	丸ボタンダイ用	10	1個
ボタンダイ用	セット	13	丸ボタンダイ用	10	1個
ボタンダイ用	セット	16	丸ボタンダイ用	10	1個
ボタンダイ用	セット	20	丸ボタンダイ用	10	1個
ボタンダイ用	セット	25	丸ボタンダイ用	10	1個
丸パンチ用	セット	10	-	10	1個
丸パンチ用	セット	13	-	10	1個
丸パンチ用	セット	16	-	10	1個
丸パンチ用	セット	20	-	10	1個
丸パンチ用	セット	25	-	10	1個
変形パンチ用	本体単品	10	-	10	1個
変形パンチ用	本体単品	13	-	10	1個
変形パンチ用	本体単品	16	-	10	1個
変形パンチ用	本体単品	20	-	10	1個
変形パンチ用	本体単品	25	-	10	1個
ボタンダイ用	セット	10	変形ボタンダイ用	10	1個
ボタンダイ用	セット	13	変形ボタンダイ用	10	1個
ボタンダイ用	セット	16	変形ボタンダイ用	10	1個
ボタンダイ用	セット	20	変形ボタンダイ用	10	1個
ボタンダイ用	セット	25	変形ボタンダイ用	10	1個
変形パンチ用	セット	10	-	10	1個
変形パンチ用	セット	13	-	10	1個
変形パンチ用	セット	16	-	10	1個
変形パンチ用	セット	20	-	10	1個
変形パンチ用	セット	25	-	10	1個
丸パンチ用	セット（バッキングプレート無）	10	-	10	1個
丸パンチ用	セット（バッキングプレート無）	13	-	10	1個
丸パンチ用	セット（バッキングプレート無）	16	-	10	1個
丸パンチ用	セット（バッキングプレート無）	20	-	10	1個
丸パンチ用	セット（バッキングプレート無）	25	-	10	1個
変形パンチ用	セット（バッキングプレート無）	10	-	10	1個
変形パンチ用	セット（バッキングプレート無）	13	-	10	1個
変形パンチ用	セット（バッキングプレート無）	16	-	10	1個
変形パンチ用	セット（バッキングプレート無）	20	-	10	1個
変形パンチ用	セット（バッキングプレート無）	25	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,375円 ( 1,513円 )	在庫品1日目当日出荷可能
1,441円 ( 1,585円 )	在庫品1日目当日出荷可能
1,507円 ( 1,658円 )	在庫品1日目当日出荷可能
1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
1,727円 ( 1,900円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
2,046円 ( 2,251円 )	在庫品1日目当日出荷可能
2,101円 ( 2,311円 )	在庫品1日目当日出荷可能
2,255円 ( 2,481円 )	在庫品1日目当日出荷可能
2,387円 ( 2,626円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
2,046円 ( 2,251円 )	在庫品1日目当日出荷可能
2,101円 ( 2,311円 )	在庫品1日目当日出荷可能
2,255円 ( 2,481円 )	在庫品1日目当日出荷可能
2,387円 ( 2,626円 )	在庫品1日目当日出荷可能
1,518円 ( 1,670円 )	在庫品1日目当日出荷可能
1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
1,639円 ( 1,803円 )	在庫品1日目当日出荷可能
1,727円 ( 1,900円 )	在庫品1日目当日出荷可能
1,859円 ( 2,045円 )	在庫品1日目当日出荷可能
2,112円 ( 2,323円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
2,255円 ( 2,481円 )	在庫品1日目当日出荷可能
2,387円 ( 2,626円 )	在庫品1日目当日出荷可能
2,541円 ( 2,795円 )	在庫品1日目当日出荷可能
2,112円 ( 2,323円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
2,255円 ( 2,481円 )	在庫品1日目当日出荷可能
2,387円 ( 2,626円 )	在庫品1日目当日出荷可能
2,541円 ( 2,795円 )	在庫品1日目当日出荷可能
1,463円 ( 1,609円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,617円 ( 1,779円 )	在庫品1日目当日出荷可能
1,694円 ( 1,863円 )	在庫品1日目当日出荷可能
1,826円 ( 2,009円 )	在庫品1日目当日出荷可能
1,617円 ( 1,779円 )	2日目
1,694円 ( 1,863円 )	2日目
1,749円 ( 1,924円 )	2日目
1,826円 ( 2,009円 )	2日目
1,969円 ( 2,166円 )	2日目

詳細情報

基本情報

基本情報

標準パンチ・ボタンダイ用のNC加工用エンドリテーナ・トライアングルタイプです。本品に取り付けるパンチをご注文の際は、RC追加工をご指定ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NC加工用エンドリテーナセット 32mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

ピアス加工の際に使用

満足度：3.02020/11/05

ピアス加工の調整をする際に使用しています。限定的に使用するために購入しました。初めて使用したので、評価は難しいのですが、...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qリテーナでボタンダイ用を使用する場合、ボタンダイはストレートタイプとツバ付きどちらが適していますか？

ツバ付きを使用下さい。ツバで抜けないようにしているため、ストレートでは抜ける可能性があります。

この商品を見た人は、こんな商品も見ています

	今見ている商品 NC加工用エンドリテーナセット 32mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－	刃合わせ加工用エンドリテーナセット－標準パンチ・ボタンダイ用－	NC加工用エンドリテーナセット－厚板打抜きパンチ用－	ハイテン材用高耐久エンドリテーナセット－NC加工・標準パンチ用－	刃合わせ加工用エンドリテーナセット 25mm厚－省スペース標準パンチ用・ボルト一本締めタイプ－	刃合わせ加工用エンドリテーナセット－厚板打抜きパンチ用－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,375円-	935円 -	1,518円 -	1,790円 -	913円 -	1,221円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種別	ボルト2本締め・NC加工用	ボルト2本締め・刃合わせ加工用	ボルト2本締め・NC加工用	ボルト2本締め・NC加工用	ボルト1本締め・刃合わせ加工用	ボルト2本締め・刃合わせ加工用
材質	S45C	S45C	S45C	SCM440	S45C	S45C
