刃合わせ加工用エンドリテーナセット－標準パンチ・ボタンダイ用－

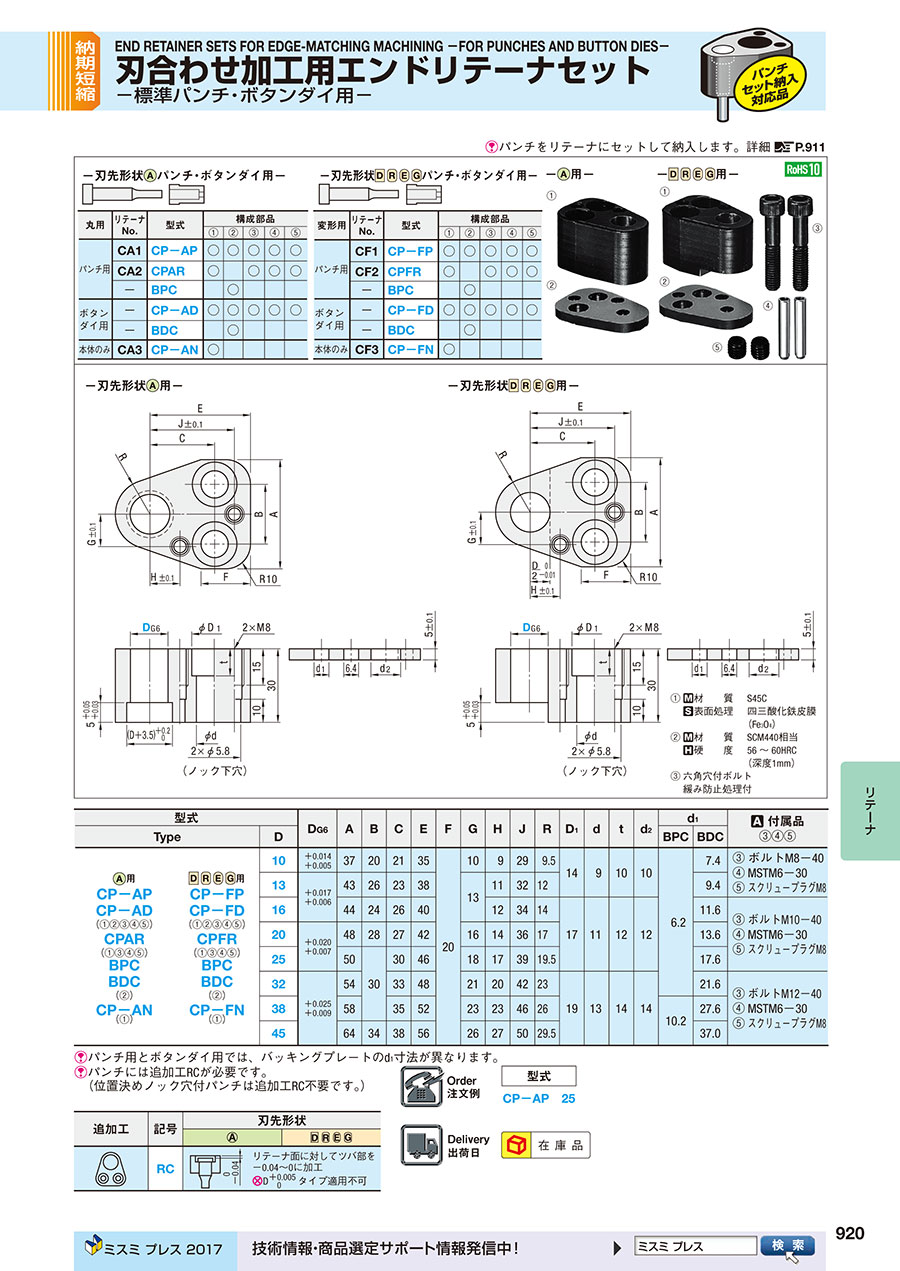

カタログ |P.920

数量スライド割引
納期短縮
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 935円～3,179円

税込単価: 1,029円～3,497円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NC加工用エンドリテーナセット－標準パンチ・ボタンダイ用－

4.4

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチ用リテーナバッキングプレート

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

標準パンチ・ボタンダイの刃合わせ加工用エンドリテーナです。本品に取り付けるパン...

詳細情報を確認する

種別
ボルト2本締め・刃合わせ加工用
材質
S45C

無料3D-CADライブラリー申し込み受付中

未確定：候補が64型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

パンチをリテーナにセットして納入します。詳細 P.911

外形図・製品仕様

（1）	材質 S45C
	表面処理四三酸化鉄皮膜（Fe3O4）
（2）	材質 SCM440相当
	硬度 56 ～ 60HRC（深度1mm）
（3）	六角穴付ボルト
	緩み防止処理付

丸用	リテーナ No.	型式	構成部品
丸用	リテーナ No.	型式	（1）	（2）	（3）	（4）	（5）
パンチ用	CA1	DP-AP	○	○	○	○	○
	CA2	DPAR	○		○	○	○
	-	BPC		○
ボタンダイ用	-	DP-AD	○	○	○	○	○
ボタンダイ用	-	BDC		○
本体のみ	CA3	DP-AN	○

変形用	リテーナ No.	型式	構成部品
変形用	リテーナ No.	型式	（1）	（2）	（3）	（4）	（5）
パンチ用	CF1	DP-FP	○	○	○	○	○
	CF2	DPFR	○		○	○	○
	-	BPC		○
ボタンダイ用	-	DP-FD	○	○	○	○	○
ボタンダイ用	-	BDC		○
本体のみ	CF3	DP-FN	○

規格表

型式			D_G6	A	B	C	E	F	G	H	J	R	D₁	d	t	d₂	d₁		付属品（3）（4）（5）
Type		D	D_G6	A	B	C	E	F	G	H	J	R	D₁	d	t	d₂	BPC	BDC	付属品（3）（4）（5）
CP-AP CP-AD （1）（2）（3）（4）（5） CPAR （1）（3）（4）（5） BPC BDC （2） CP-AN （1）	CP-FP CP-FD （1）（2）（3）（4）（5） CPFR （1）（3）（4）（5） BPC BDC （2） CP-FN （1）	10	+0.014/+0.005	37	20	21	35	20	10	9	29	9.5	14	9	10	10	6.2	7.4	（3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8
		13	+0.017/+0.006	43	26	23	38		13	11	32	12	14	9	10	10		9.4	（3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8
		16	+0.017/+0.006	44	24	26	40		13	12	34	14	17	11	12	12		11.6	（3）ボルトM10-40 （4）MSTM6-30 （5）スクリュープラグM8
		20	+0.020/+0.007	48	28	27	42		16	14	36	17						13.6
		25	+0.020/+0.007	50	30	30	46		18	17	39	19.5						17.6
		32	+0.025/+0.009	54		33	48		21	20	42	23	19	13	14	14		21.6	（3）ボルトM12-40 （4）MSTM6-30 （5）スクリュープラグM8
		38		58		35	52		23	23	46	26					10.2	27.6
		45		64	34	38	56		26	27	50	29.5					10.2	37.0

パンチ用とボタンダイ用では、バッキングプレートのd1寸法が異なります。
パンチには追加工RCが必要です。（位置決めノック穴付パンチ、厚板打抜き用パンチは追加工RC不要です。）

注文例

出荷日

追加工

型番リスト

表示件数

型番

対応パンチ形状

構成部品

D（適応パンチ径）

(mm)

対応ボタンダイ形状

RoHS?

最小発注数量

ボタンダイ用	セット	10	丸ボタンダイ用	10	1個
ボタンダイ用	セット	13	丸ボタンダイ用	10	1個
ボタンダイ用	セット	16	丸ボタンダイ用	10	1個
ボタンダイ用	セット	20	丸ボタンダイ用	10	1個
ボタンダイ用	セット	25	丸ボタンダイ用	10	1個
ボタンダイ用	セット	32	丸ボタンダイ用	10	1個
ボタンダイ用	セット	38	丸ボタンダイ用	10	1個
ボタンダイ用	セット	45	丸ボタンダイ用	10	1個
丸パンチ用	本体単品	10	-	10	1個
丸パンチ用	本体単品	13	-	10	1個
丸パンチ用	本体単品	16	-	10	1個
丸パンチ用	本体単品	20	-	10	1個
丸パンチ用	本体単品	25	-	10	1個
丸パンチ用	本体単品	32	-	10	1個
丸パンチ用	本体単品	38	-	10	1個
丸パンチ用	本体単品	45	-	10	1個
丸パンチ用	セット	10	-	10	1個
丸パンチ用	セット	13	-	10	1個
丸パンチ用	セット	16	-	10	1個
丸パンチ用	セット	20	-	10	1個
丸パンチ用	セット	25	-	10	1個
丸パンチ用	セット	32	-	10	1個
丸パンチ用	セット	38	-	10	1個
丸パンチ用	セット	45	-	10	1個
ボタンダイ用	セット	10	変形ボタンダイ用	10	1個
ボタンダイ用	セット	13	変形ボタンダイ用	10	1個
ボタンダイ用	セット	16	変形ボタンダイ用	10	1個
ボタンダイ用	セット	20	変形ボタンダイ用	10	1個
ボタンダイ用	セット	25	変形ボタンダイ用	10	1個
ボタンダイ用	セット	32	変形ボタンダイ用	10	1個
ボタンダイ用	セット	38	変形ボタンダイ用	10	1個
ボタンダイ用	セット	45	変形ボタンダイ用	10	1個
変形パンチ用	本体単品	10	-	10	1個
変形パンチ用	本体単品	13	-	10	1個
変形パンチ用	本体単品	16	-	10	1個
変形パンチ用	本体単品	20	-	10	1個
変形パンチ用	本体単品	25	-	10	1個
変形パンチ用	本体単品	32	-	10	1個
変形パンチ用	本体単品	38	-	10	1個
変形パンチ用	本体単品	45	-	10	1個
変形パンチ用	セット	10	-	10	1個
変形パンチ用	セット	13	-	10	1個
変形パンチ用	セット	16	-	10	1個
変形パンチ用	セット	20	-	10	1個
変形パンチ用	セット	25	-	10	1個
変形パンチ用	セット	32	-	10	1個
変形パンチ用	セット	38	-	10	1個
変形パンチ用	セット	45	-	10	1個
丸パンチ用	セット（バッキングプレート無）	10	-	10	1個
丸パンチ用	セット（バッキングプレート無）	13	-	10	1個
丸パンチ用	セット（バッキングプレート無）	16	-	10	1個
丸パンチ用	セット（バッキングプレート無）	20	-	10	1個
丸パンチ用	セット（バッキングプレート無）	25	-	10	1個
丸パンチ用	セット（バッキングプレート無）	32	-	10	1個
丸パンチ用	セット（バッキングプレート無）	38	-	10	1個
丸パンチ用	セット（バッキングプレート無）	45	-	10	1個
変形パンチ用	セット（バッキングプレート無）	10	-	10	1個
変形パンチ用	セット（バッキングプレート無）	13	-	10	1個
変形パンチ用	セット（バッキングプレート無）	16	-	10	1個
変形パンチ用	セット（バッキングプレート無）	20	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,024円 ( 2,226円 )	在庫品1日目当日出荷可能
2,321円 ( 2,553円 )	在庫品1日目当日出荷可能
2,607円 ( 2,868円 )	在庫品1日目当日出荷可能
3,025円 ( 3,328円 )	在庫品1日目当日出荷可能
935円 ( 1,029円 )	在庫品1日目当日出荷可能
1,012円 ( 1,113円 )	在庫品1日目当日出荷可能
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
1,287円 ( 1,416円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
2,024円 ( 2,226円 )	在庫品1日目当日出荷可能
1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,024円 ( 2,226円 )	在庫品1日目当日出荷可能
2,321円 ( 2,553円 )	在庫品1日目当日出荷可能
2,607円 ( 2,868円 )	在庫品1日目当日出荷可能
3,025円 ( 3,328円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,804円 ( 1,984円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,024円 ( 2,226円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
2,453円 ( 2,698円 )	在庫品1日目当日出荷可能
2,739円 ( 3,013円 )	在庫品1日目当日出荷可能
3,179円 ( 3,497円 )	在庫品1日目当日出荷可能
1,089円 ( 1,198円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
1,221円 ( 1,343円 )	在庫品1日目当日出荷可能
1,287円 ( 1,416円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,606円 ( 1,767円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,804円 ( 1,984円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,024円 ( 2,226円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
2,453円 ( 2,698円 )	在庫品1日目当日出荷可能
2,739円 ( 3,013円 )	在庫品1日目当日出荷可能
3,179円 ( 3,497円 )	在庫品1日目当日出荷可能
1,023円 ( 1,125円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,166円 ( 1,283円 )	在庫品1日目当日出荷可能
1,232円 ( 1,355円 )	在庫品1日目当日出荷可能
1,375円 ( 1,513円 )	在庫品1日目当日出荷可能
1,584円 ( 1,742円 )	在庫品1日目当日出荷可能
1,859円 ( 2,045円 )	在庫品1日目当日出荷可能
2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
1,166円 ( 1,283円 )	在庫品1日目当日出荷可能
1,232円 ( 1,355円 )	在庫品1日目当日出荷可能
1,309円 ( 1,440円 )	在庫品1日目当日出荷可能
1,375円 ( 1,513円 )	在庫品1日目当日出荷可能

基本情報

基本情報

標準パンチ・ボタンダイの刃合わせ加工用エンドリテーナです。本品に取り付けるパンチをご注文の際は、RC追加工をご指定ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

刃合わせ加工用エンドリテーナセット－標準パンチ・ボタンダイ用－のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型部品

満足度：5.02022/11/23

狭い場所に取り付ける時などに利用しています。ボルトが二本締められるので刃合わせしやすいです。

0人が参考にしています。

パンチピンの取付

満足度：5.02018/05/25

2017年版のカタログから、在庫品になり、非常に助かっております。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qリテーナでボタンダイ用を使用する場合、ボタンダイはストレートタイプとツバ付きどちらが適していますか？

ツバ付きを使用下さい。ツバで抜けないようにしているため、ストレートでは抜ける可能性があります。
