刃合わせ加工用エンドリテーナセット 25mm厚 －省スペース標準パンチ用・ボルト一本締めタイプ－
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 913円～1,815円
- 税込単価
- 1,004円～1,997円
ボルト一本締めタイプの刃合わせ加工用エンドリテーナです。一本締めのため従来品よ...
詳細情報を確認する未確定：候補が18型番あります。
商品情報
外形図・製品仕様
| （1） | 材 質 S45C |
| 表面処理 四三酸化鉄皮膜（Fe3O4） | |
| （2） | 材 質 SCM440相当 |
| 硬 度 56 ～ 60HRC（深度1mm） | |
| （3） | 六角穴付ボルト |
| 緩み防止処理付 |
| 型式 | リテーナ No. | 構成部品 | ||||
|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | ||
| TP-APS | SA1 | ○ | ○ | ○ | ○ | ○ |
| TPARS | SA2 | ○ | ○ | ○ | ○ | |
| BPST | - | ○ | ||||
| TP-ASN | SA3 | ○ | ||||
| 型式 | リテーナ No. | 構成部品 | ||||
|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | ||
| TP-FPS | SF1 | ○ | ○ | ○ | ○ | ○ |
| TPFRS | SF2 | ○ | ○ | ○ | ○ | |
| BPST | - | ○ | ||||
| TP-FSN | SF3 | ○ | ||||
規格表
| 型式 | DG6 | A | C | E | F | G | J | R | D1 | d | t | d2 | d1 | 付属品 （3）（4）（5） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||
TP-APS （1）（2）（3）（4）（5） TPARS （1）（3）（4）（5） BPST （2） TP-ASN （1） |
TP-FPS （1）（2）（3）（4）（5） TPFRS （1）（3）（4）（5） BPST （2） TP-FSN （1） | 10 | +0.014/+0.005 | 34 | 22 | 38 | 26 | 12 | 31.5 | 11.5 | 19 | 13 | 13 | 14 | 6.2 | （3）ボルトM12-35 （4）MSTM6-30 （5）スクリュープラグM8 |
| 13 | +0.017/+0.006 | |||||||||||||||
| 16 | 36 | 26 | 45 | 33 | 39 | 14 | 25 | 17 | 17 | 18 | （3）ボルトM16-35 （4）MSTM6-30 （5）スクリュープラグM8 | |||||
パンチには追加工RCが必要です。（位置決めノック穴付パンチ、厚板打抜き用パンチは追加工RC不要です。）
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,507円 ( 1,658円 ) | 在庫品1日目当日出荷可能 |
1,584円 ( 1,742円 ) | 在庫品1日目当日出荷可能 |
1,683円 ( 1,851円 ) | 在庫品1日目当日出荷可能 |
913円 ( 1,004円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
1,056円 ( 1,162円 ) | 在庫品1日目当日出荷可能 |
1,639円 ( 1,803円 ) | 在庫品1日目当日出荷可能 |
1,716円 ( 1,888円 ) | 在庫品1日目当日出荷可能 |
1,815円 ( 1,997円 ) | 在庫品1日目当日出荷可能 |
1,056円 ( 1,162円 ) | 在庫品1日目当日出荷可能 |
1,111円 ( 1,222円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 在庫品1日目当日出荷可能 |
1,111円 ( 1,222円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,243円 ( 1,367円 ) | 在庫品1日目当日出荷可能 |
1,342円 ( 1,476円 ) | 在庫品1日目当日出荷可能 |

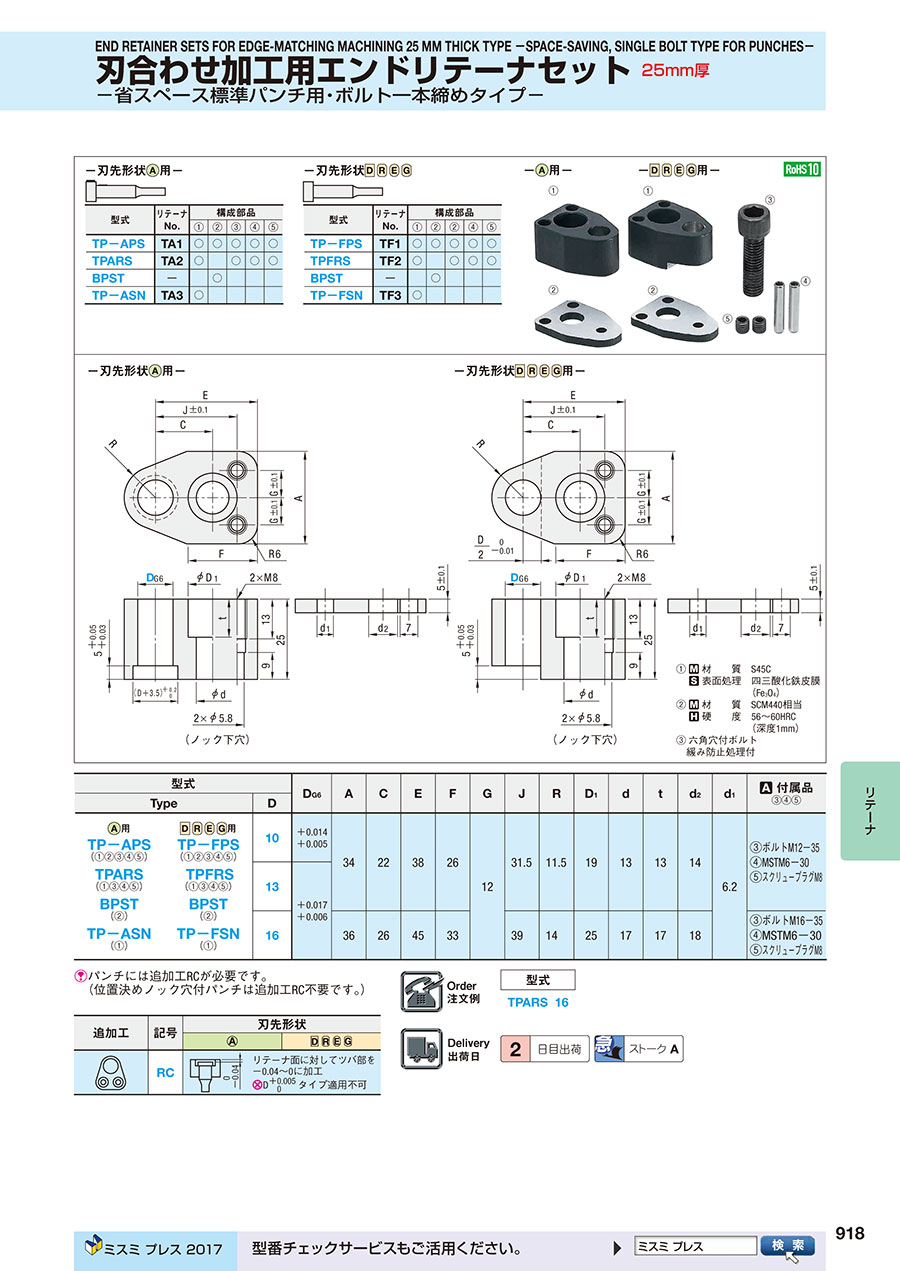

カタログ
刃合わせ加工用エンドリテーナセット 25mm厚 －省スペース標準パンチ用・ボルト一本締めタイプ－のレビュー
プレス金型
4
4.02021/08/27
ボルト一本で締めていくので刃合わせはしにくい。
その分コンパクトなので狭い所に入れやすい
