NC加工用エンドリテーナセット 25mm厚－省スペース標準パンチ用・ボルト一本締めタイプ－

プレス金型部品技術窓口

絞り込み条件

未確定：候補が21型番あります。

材質
~mm
- S45C
対応パンチ形状
~mm
- 丸パンチ用
- 変形パンチ用
構成部品
~mm
D（適応パンチ径）(mm)
~mm
- 10
- 13
- 16
適用リテーナ呼び径(mm)
~mm
- 10
- 13
- 16
T（板厚）(mm)
~mm
- 5
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

NC加工用エンドリテーナセット 25mm厚－省スペース標準パンチ用・ボルト一本締めタイプ－

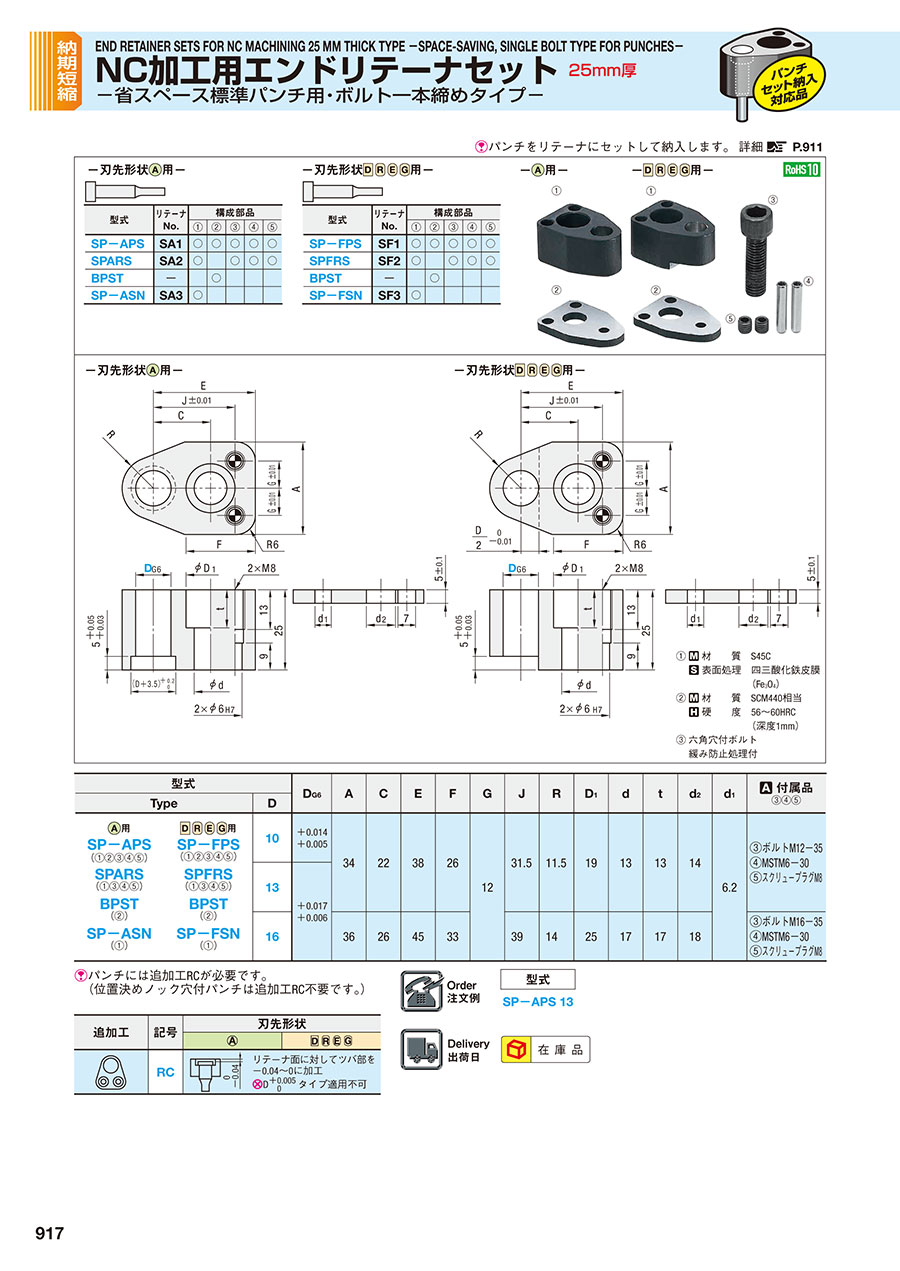

カタログ |P.917

数量スライド割引
納期短縮
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 583円～2,002円

税込単価: 641円～2,202円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NC加工用エンドリテーナセット－標準パンチ・ボタンダイ用－

4.4

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スケアリテーナセット −標準パンチ・厚板打抜き用パンチ・ボタンダイ用−

通常価格(税別)： 627円 (税込価格：690円)

通常出荷日：在庫品1日目

標準パンチ用のボルト一本締めタイプのNC加工用エンドリテーナです。一本締めのた...

詳細情報を確認する

種別
ボルト1本締め・NC加工用

無料3D-CADライブラリー申し込み受付中

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

パンチをリテーナにセットして納入します。詳細 P.911

外形図・製品仕様

（1）	材質 S45C
	表面処理四三酸化鉄皮膜（Fe3O4）
（2）	材質 SCM440相当
	硬度 56 ～ 60HRC（深度1mm）
（3）	六角穴付ボルト
	緩み防止処理付

型式	リテーナ No.	構成部品
型式	リテーナ No.	（1）	（2）	（3）	（4）	（5）
SP-APS	SA1	○	○	○	○	○
SPARS	SA2	○		○	○	○
BPST	-		○
SP-ASN	SA3	○

型式	リテーナ No.	構成部品
型式	リテーナ No.	（1）	（2）	（3）	（4）	（5）
SP-FPS	SF1	○	○	○	○	○
SPFRS	SF2	○		○	○	○
BPST	-		○
SP-FSN	SF3	○

規格表

型式			D_G6	A	C	E	F	G	J	R	D₁	d	t	d₂	d₁	付属品（3）（4）（5）
Type		D	D_G6	A	C	E	F	G	J	R	D₁	d	t	d₂	d₁	付属品（3）（4）（5）
SP-APS （1）（2）（3）（4）（5） SPARS （1）（3）（4）（5） BPST （2） SP-ASN （1）	SP-FPS （1）（2）（3）（4）（5） SPFRS （1）（3）（4）（5） BPST （2） SP-FSN （1）	10	+0.014/+0.005	34	22	38	26	12	31.5	11.5	19	13	13	14	6.2	（3）ボルトM12-35 （4）MSTM6-30 （5）スクリュープラグM8
		13	+0.017/+0.006	34	22	38	26		31.5	11.5	19	13	13	14		（3）ボルトM12-35 （4）MSTM6-30 （5）スクリュープラグM8
		16	+0.017/+0.006	36	26	45	33		39	14	25	17	17	18		（3）ボルトM16-35 （4）MSTM6-30 （5）スクリュープラグM8

パンチには追加工RCが必要です。（位置決めノック穴付パンチ、厚板打抜き用パンチは追加工RC不要です。）

注文例

出荷日

追加工

型番リスト

表示件数

型番

材質

対応パンチ形状

構成部品

D（適応パンチ径）

(mm)

適用リテーナ呼び径

(mm)

T（板厚）

(mm)

RoHS?

最小発注数量

-	-	バッキングプレート単品	-	10	5	10	1個
-	-	バッキングプレート単品	-	13	5	10	1個
-	-	バッキングプレート単品	-	16	5	10	1個
S45C	丸パンチ用	セット	10	-	-	10	1個
S45C	丸パンチ用	セット	13	-	-	10	1個
S45C	丸パンチ用	セット	16	-	-	10	1個
S45C	丸パンチ用	本体単品	10	-	-	10	1個
S45C	丸パンチ用	本体単品	13	-	-	10	1個
S45C	丸パンチ用	本体単品	16	-	-	10	1個
S45C	変形パンチ用	セット	10	-	-	10	1個
S45C	変形パンチ用	セット	13	-	-	10	1個
S45C	変形パンチ用	セット	16	-	-	10	1個
S45C	変形パンチ用	本体単品	10	-	-	10	1個
S45C	変形パンチ用	本体単品	13	-	-	10	1個
S45C	変形パンチ用	本体単品	16	-	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	10	-	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	13	-	-	10	1個
S45C	丸パンチ用	セット（バッキングプレート無）	16	-	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	10	-	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	13	-	-	10	1個
S45C	変形パンチ用	セット（バッキングプレート無）	16	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
1,716円 ( 1,888円 )	在庫品1日目当日出荷可能
1,771円 ( 1,948円 )	在庫品1日目当日出荷可能
1,859円 ( 2,045円 )	在庫品1日目当日出荷可能
1,111円 ( 1,222円 )	在庫品1日目当日出荷可能
1,166円 ( 1,283円 )	在庫品1日目当日出荷可能
1,221円 ( 1,343円 )	在庫品1日目当日出荷可能
1,859円 ( 2,045円 )	在庫品1日目当日出荷可能
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
2,002円 ( 2,202円 )	在庫品1日目当日出荷可能
1,254円 ( 1,379円 )	在庫品1日目当日出荷可能
1,309円 ( 1,440円 )	在庫品1日目当日出荷可能
1,364円 ( 1,500円 )	在庫品1日目当日出荷可能
1,243円 ( 1,367円 )	在庫品1日目当日出荷可能
1,298円 ( 1,428円 )	在庫品1日目当日出荷可能
1,386円 ( 1,525円 )	在庫品1日目当日出荷可能
1,386円 ( 1,525円 )	在庫品1日目当日出荷可能
1,441円 ( 1,585円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

標準パンチ用のボルト一本締めタイプのNC加工用エンドリテーナです。一本締めのため従来品より小型になり、スペースの少ない金型にご使用いただくことができます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NC加工用エンドリテーナセット 25mm厚－省スペース標準パンチ用・ボルト一本締めタイプ－のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

金型部品

満足度：5.02023/02/02

位置が決まっていれば一本締めなので取り付けがしやすい。逆に刃合わせはしにくくなっています。

0人が参考にしています。

金型

満足度：4.02022/01/07

ほかのメーカーより安いので購入しました。とくに問題なく使えています。

0人が参考にしています。
