ハイテン材用高耐久エンドリテーナセット －NC加工・厚板打抜きパンチ用－
- 通常単価(税別)
- 700円～10,623円
- 税込単価
- 770円～11,685円
通常出荷日：在庫品1日目当日出荷可能
厚板打ち抜きパンチ用のハイテン材用高耐久エンドリテーナです。本体をSMC440材（硬度：36～44HR...
詳細を確認
未確定：候補が56型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

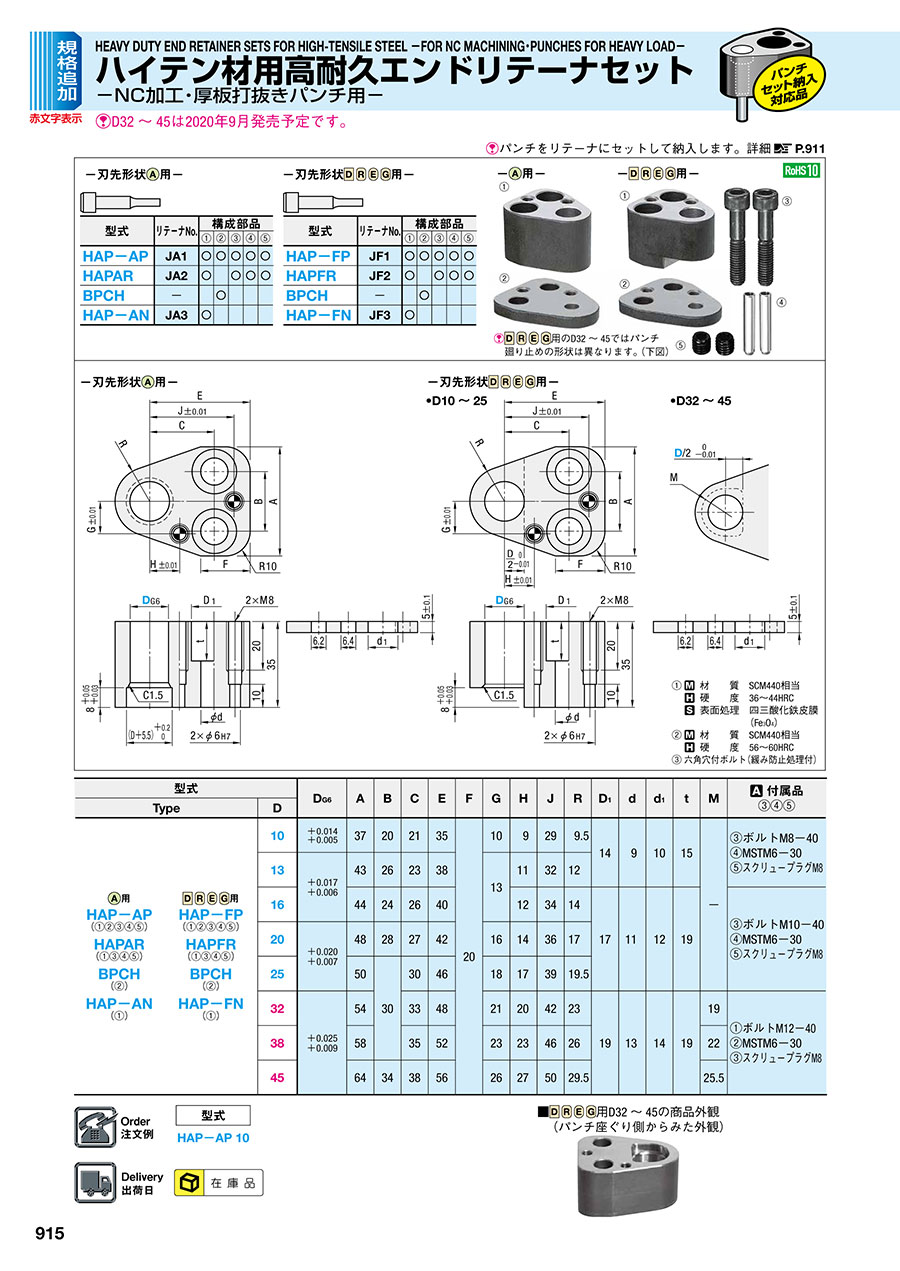

パンチをリテーナにセットして納入します。詳細 P.911
外形図・製品仕様
用のD32 ～ 45ではパンチ廻り止めの形状は異なります。
| （1） | 材 質 SCM440相当 |
| 硬 度 36 ～ 44HRC | |
| 表面処理 四三酸化鉄皮膜（Fe3O4） | |
| （2） | 材 質 SCM440相当 |
| 硬 度 56 ～ 60HRC | |
| （3） | 六角穴付ボルト（緩み防止処理付） |
| 型式 | リテーナNo. | 構成部品 | ||||
|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | ||
| HAP-AP | JA1 | ⚪ | ⚪ | ⚪ | ⚪ | ⚪ |
| HAPAR | JA2 | ⚪ | ⚪ | ⚪ | ⚪ | |
| BPCH | - | ⚪ | ||||
| HAP-AN | JA3 | ⚪ | ||||
| 型式 | リテーナNo. | 構成部品 | ||||
|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | ||
| HAP-FP | JF1 | ⚪ | ⚪ | ⚪ | ⚪ | ⚪ |
| HAPFR | JF2 | ⚪ | ⚪ | ⚪ | ⚪ | |
| BPCH | - | ⚪ | ||||
| HAP-FN | JF3 | ⚪ | ||||
規格表
| 型式 | DG6 | A | B | C | E | F | G | H | J | R | D1 | d | t | d1 | 付属品 （3）（4）（5） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||||||
（1）（2）（3）（4）（5） HAPAR （1）（3）（4）（5） BPCH （2） HAP-AN （1） |
（1）（2）（3）（4）（5） HAPFR （1）（3）（4）（5） BPCH （2） HAP-FN （1） | 10 | +0.014/+0.005 | 37 | 20 | 21 | 35 | 20 | 10 | 9 | 29 | 9.5 | 14 | 9 | 10 | 10 | （3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8 |
| 13 | +0.017/+0.006 | 43 | 26 | 23 | 38 | 13 | 11 | 32 | 12 | ||||||||
| 16 | 44 | 24 | 26 | 40 | 12 | 34 | 14 | 17 | 11 | 12 | 12 | （3）ボルトM10-40 （4）MSTM6-30 （5）スクリュープラグM8 | |||||
| 20 | +0.020/+0.007 | 48 | 28 | 27 | 42 | 16 | 14 | 36 | 17 | ||||||||
| 25 | 50 | 30 | 30 | 46 | 18 | 17 | 39 | 19.5 | |||||||||
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
2,238円 ( 2,462円 ) | 在庫品1日目当日出荷可能 |
2,323円 ( 2,555円 ) | 在庫品1日目当日出荷可能 |
2,407円 ( 2,648円 ) | 在庫品1日目当日出荷可能 |
2,541円 ( 2,795円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
6,376円 ( 7,014円 ) | 在庫品1日目当日出荷可能 |
7,260円 ( 7,986円 ) | 在庫品1日目当日出荷可能 |
8,022円 ( 8,824円 ) | 在庫品1日目当日出荷可能 |
2,855円 ( 3,141円 ) | 在庫品1日目当日出荷可能 |
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
3,037円 ( 3,341円 ) | 在庫品1日目当日出荷可能 |
3,218円 ( 3,540円 ) | 在庫品1日目当日出荷可能 |
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
6,993円 ( 7,692円 ) | 在庫品1日目当日出荷可能 |
7,804円 ( 8,584円 ) | 在庫品1日目当日出荷可能 |
8,736円 ( 9,610円 ) | 在庫品1日目当日出荷可能 |
2,601円 ( 2,861円 ) | 在庫品1日目当日出荷可能 |
2,674円 ( 2,941円 ) | 在庫品1日目当日出荷可能 |
2,770円 ( 3,047円 ) | 在庫品1日目当日出荷可能 |
2,891円 ( 3,180円 ) | 在庫品1日目当日出荷可能 |
3,061円 ( 3,367円 ) | 在庫品1日目当日出荷可能 |
7,901円 ( 8,691円 ) | 在庫品1日目当日出荷可能 |
8,990円 ( 9,889円 ) | 在庫品1日目当日出荷可能 |
10,067円 ( 11,074円 ) | 在庫品1日目当日出荷可能 |
3,218円 ( 3,540円 ) | 在庫品1日目当日出荷可能 |
3,303円 ( 3,633円 ) | 在庫品1日目当日出荷可能 |
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
3,569円 ( 3,926円 ) | 在庫品1日目当日出荷可能 |
3,751円 ( 4,126円 ) | 在庫品1日目当日出荷可能 |
8,397円 ( 9,237円 ) | 在庫品1日目当日出荷可能 |
9,401円 ( 10,341円 ) | 在庫品1日目当日出荷可能 |
10,623円 ( 11,685円 ) | 在庫品1日目当日出荷可能 |
2,323円 ( 2,555円 ) | 在庫品1日目当日出荷可能 |
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
2,504円 ( 2,754円 ) | 在庫品1日目当日出荷可能 |
2,637円 ( 2,901円 ) | 在庫品1日目当日出荷可能 |
2,819円 ( 3,101円 ) | 在庫品1日目当日出荷可能 |
6,534円 ( 7,187円 ) | 在庫品1日目当日出荷可能 |
7,417円 ( 8,159円 ) | 在庫品1日目当日出荷可能 |
8,179円 ( 8,997円 ) | 在庫品1日目当日出荷可能 |
2,686円 ( 2,955円 ) | 在庫品1日目当日出荷可能 |
2,770円 ( 3,047円 ) | 在庫品1日目当日出荷可能 |
2,867円 ( 3,154円 ) | 在庫品1日目当日出荷可能 |
2,988円 ( 3,287円 ) | 在庫品1日目当日出荷可能 |
3,170円 ( 3,487円 ) | 在庫品1日目当日出荷可能 |
8,058円 ( 8,864円 ) | 在庫品1日目当日出荷可能 |
9,147円 ( 10,062円 ) | 在庫品1日目当日出荷可能 |
10,224円 ( 11,246円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
厚板打ち抜きパンチ用のハイテン材用高耐久エンドリテーナです。本体をSMC440材（硬度：36～44HRC）にし耐久性を強化しています。本品に使用されるパンチツバ厚の変更は不要です。
