異形状ブロックダイ 外形フリー・ストレートタイプ
- 通常単価(税別)
- -
- 税込単価
- -
外形フリー・ストレートタイプの異形状ブロックダイです。材質はダイス鋼、粉末ハイ...
詳細情報を確認する未確定：候補が414型番あります。
商品情報
外形図・製品仕様
| V・H 寸法 | 材質 硬度 | 型式 |
|---|---|---|
| V・H寸法 6.0～25.0 フリー指定 | SKD11相当 60～63HRC | FBL |
| 粉末ハイス鋼 64～67HRC | FPBL |

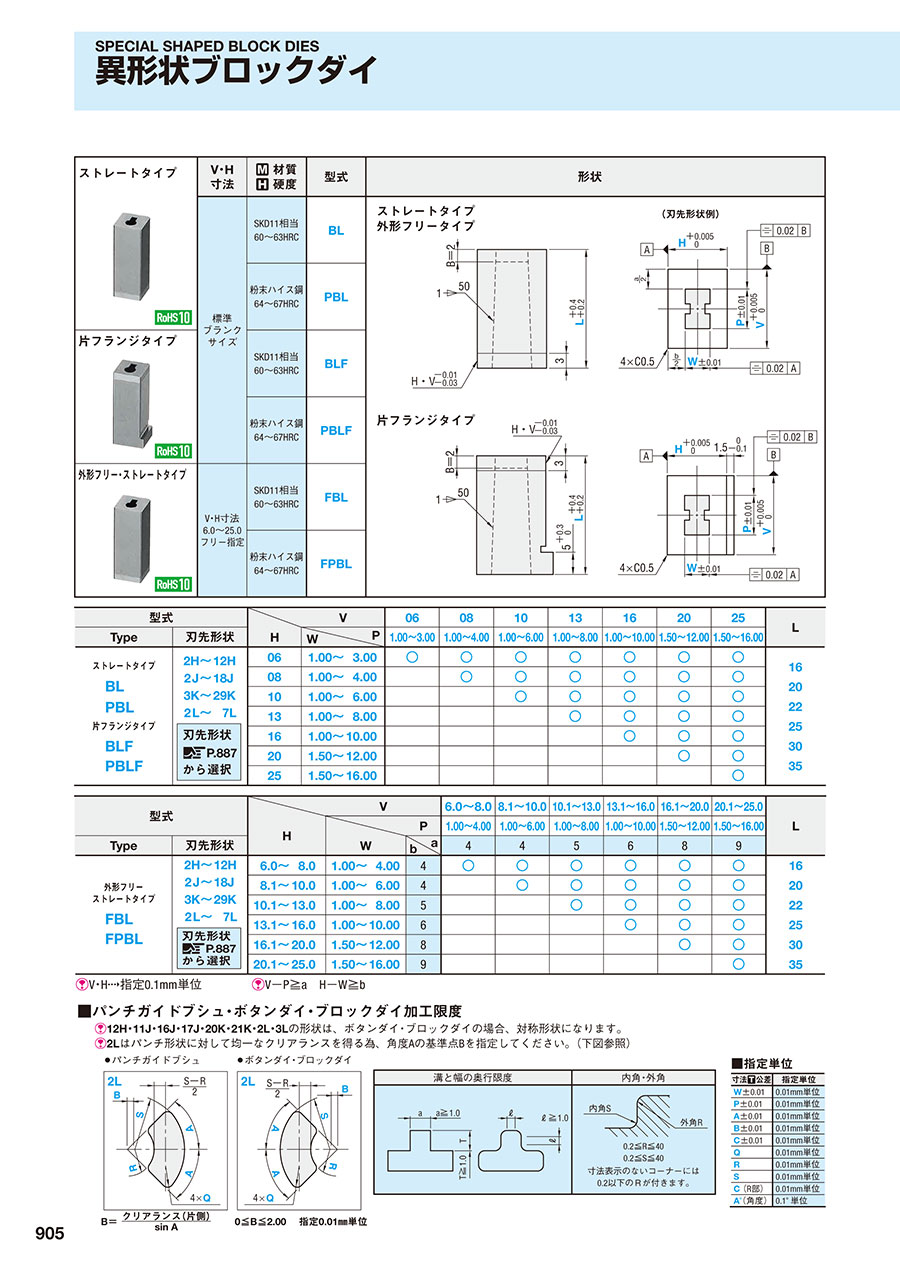

規格表
| 型式 | V | 6.0～ 8.0 | 8.1～ 10.0 | 10.1～ 13.0 | 13.1～ 16.0 | 16.1～ 20.0 | 20.1～ 25.0 | L | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | P | 1.00～ 4.00 | 1.00～ 6.00 | 1.00～ 8.00 | 1.00～ 10.00 | 1.50～ 12.00 | 1.50～ 16.00 | ||||
| Type | 刃先形状 | W | a b | 4 | 4 | 5 | 6 | 8 | 9 | ||
| 外形フリー ストレートタイプ FBL FPBL | 2H～12H 2J～18J 3K～29K 2L～7L | 6.0～8.0 | 1.00～4.00 | 4 | ○ | ○ | ○ | ○ | ○ | ○ | 16 20 22 25 30 35 |
| 8.1～10.0 | 1.00～6.00 | 4 | ○ | ○ | ○ | ○ | ○ | ||||
| 10.1～13.0 | 1.00～8.00 | 5 | ○ | ○ | ○ | ○ | |||||
| 13.1～16.0 | 1.00～10.00 | 6 | ○ | ○ | ○ | ||||||
| 16.1～20.0 | 1.50～12.00 | 8 | ○ | ○ | |||||||
| 20.1～25.0 | 1.50～16.00 | 9 | ○ | ||||||||
刃先形状 P.887から選択
V・H指定0.1mm単位
V-P≧a H-W≧b
■ パンチガイドブシュ・ボタンダイ・ブロックダイ加工限度
12H・11J・16J・17J・20K・21K・2L・3Lの形状は、ボタンダイ・ブロックダイの場合、対称形状になります。
2Lはパンチ形状に対して均一なクリアランスを得る為、角度Aの基準点Bを指定してください。（下図参照）
| ■指定単位 | |
| 指定単位 | 指定単位 |
|---|---|
| W±0.01 | 0.01mm単位 |
| P±0.01 | 0.01mm単位 |
| A±0.01 | 0.01mm単位 |
| B±0.01 | 0.01mm単位 |
| C±0.01 | 0.01mm単位 |
| Q | 0.01mm単位 |
| R | 0.01mm単位 |
| S | 0.01mm単位 |
| C（R部） | 0.01mm単位 |
| A°（角度） | 0.1°単位 |
注文例
出荷日
追加工
| 型式 | - | V | - | H | - | L (LC) | - | P・W・A・B・C・Q・R・S | - | （BC・HC・TC…etc.） | |
| FBL4J | - | V13 | - | H10 | - | 20 | - | P8.00-W5.00-A4.50-R1.00-S2.00 | - | BC4 |
