全長ショート曲げ・面打ちパンチ&ダイ　－外形固定タイプ－

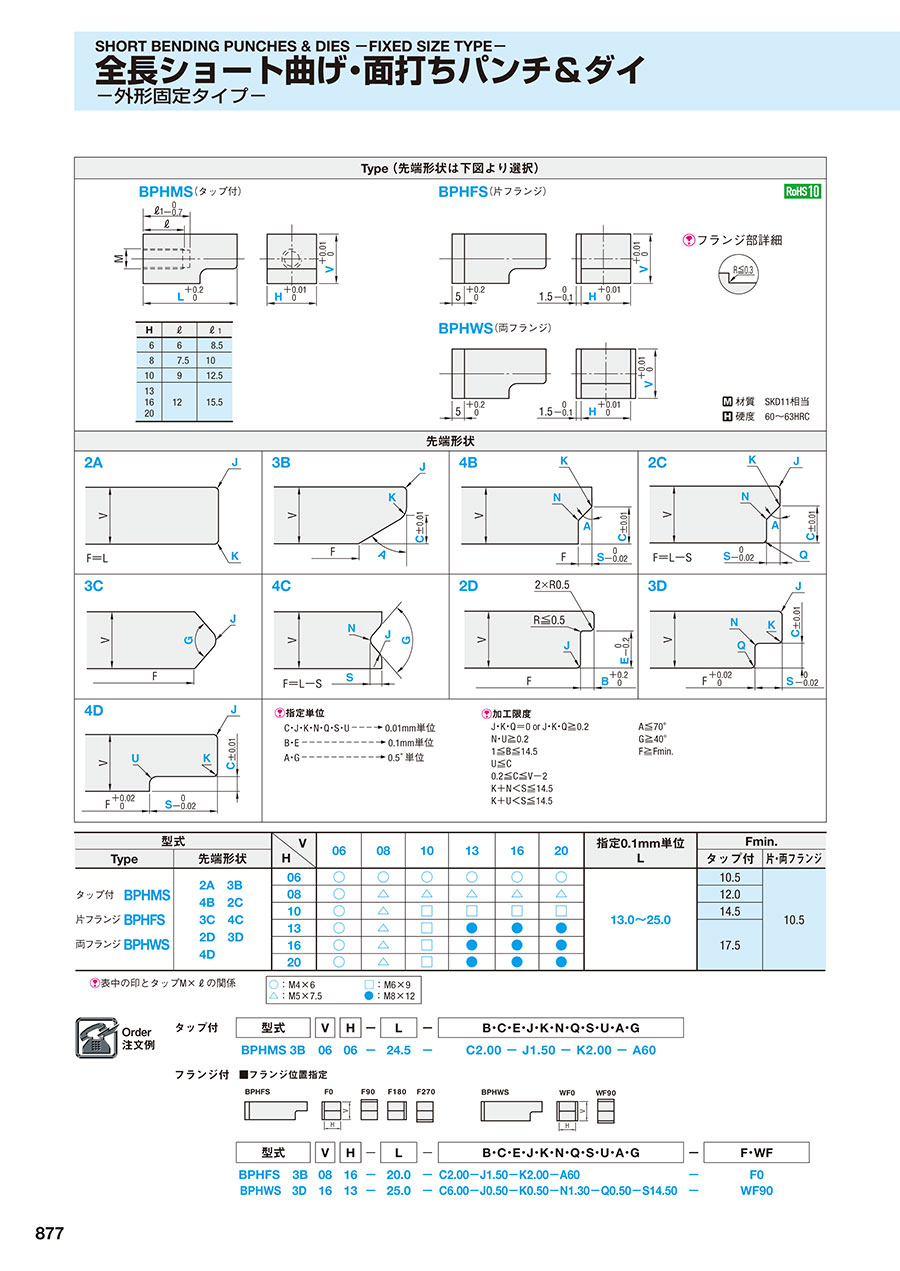

カタログ |P.877

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

曲げ・面打ちパンチ&ダイ　－外形フリータイプ－

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

曲げ・面打ちパンチ&ダイ　－外形固定タイプ－

通常出荷日：5 日目

全長ショート曲げ・面打ちパンチ＆ダイ・外形固定タイプです。材質はダイス鋼です。

詳細情報を確認する

材質
SKD11相当

無料3D-CADライブラリー申し込み受付中

未確定：候補が4,464型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

H	ℓ	ℓ₁
6	6	8.5
8	7.5	10
10	9	12.5
13 16 20	12	15.5

材質 SKD11相当
硬度 60～63HRC




指定単位 C・J・K・N・Q・S・U- - - →0.01mm単位 B・E- - - →0.1mm単位 A・G- - - →0.5゜単位	加工限度 J・K・Q＝0 or J・K・Q≧0.2 N・U≧0.2 1≦B≦14.5 U≦C 0.2≦C≦V-2 K+N＜S≦14.5 K+U＜S≦14.5	A≦70° G≧40° F≧Fmin.

規格表

Type	先端形状	V H	06	08	10	13	16	20	指定0.1mm単位 L	タップ付	片・両フランジ
型式		V H	06	08	10	13	16	20	指定0.1mm単位 L	Fmin.
タップ付 BPHMS 片フランジ BPHFS 両フランジ BPHWS	2A 3B 4B 2C 3C 4C 2D 3D 4D	06	○	○	○	○	○	○	13.0～25.0	10.5	10.5
		08	○	△	△	△	△	△		12.0
		10	○	△	□	□	□	□		14.5
		13	○	△	□	●	●	●		17.5
		16	○	△	□	●	●	●
		20	○	△	□	●	●	●

表中の印とタップM×ℓの関係

○：M4×6	□：M6×9
△：M5×7.5	●：M8×12

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

BPHFS2A0606-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0606-[13-25/0.1]-J0-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0606-[13-25/0.1]-J[0.2-6/0.01]-K0-F[0,90,180,270]

BPHFS2A0606-[13-25/0.1]-J[0.2-6/0.01]-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0608-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0608-[13-25/0.1]-J0-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0608-[13-25/0.1]-J[0.2-6/0.01]-K0-F[0,90,180,270]

BPHFS2A0608-[13-25/0.1]-J[0.2-6/0.01]-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0610-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0610-[13-25/0.1]-J0-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0610-[13-25/0.1]-J[0.2-6/0.01]-K0-F[0,90,180,270]

BPHFS2A0610-[13-25/0.1]-J[0.2-6/0.01]-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0613-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0613-[13-25/0.1]-J0-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0613-[13-25/0.1]-J[0.2-6/0.01]-K0-F[0,90,180,270]

BPHFS2A0613-[13-25/0.1]-J[0.2-6/0.01]-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0616-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0616-[13-25/0.1]-J0-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0616-[13-25/0.1]-J[0.2-6/0.01]-K0-F[0,90,180,270]

BPHFS2A0616-[13-25/0.1]-J[0.2-6/0.01]-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0620-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0620-[13-25/0.1]-J0-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0620-[13-25/0.1]-J[0.2-6/0.01]-K0-F[0,90,180,270]

BPHFS2A0620-[13-25/0.1]-J[0.2-6/0.01]-K[0.2-6/0.01]-F[0,90,180,270]

BPHFS2A0806-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0806-[13-25/0.1]-J0-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0806-[13-25/0.1]-J[0.2-8/0.01]-K0-F[0,90,180,270]

BPHFS2A0806-[13-25/0.1]-J[0.2-8/0.01]-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0808-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0808-[13-25/0.1]-J0-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0808-[13-25/0.1]-J[0.2-8/0.01]-K0-F[0,90,180,270]

BPHFS2A0808-[13-25/0.1]-J[0.2-8/0.01]-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0810-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0810-[13-25/0.1]-J0-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0810-[13-25/0.1]-J[0.2-8/0.01]-K0-F[0,90,180,270]

BPHFS2A0810-[13-25/0.1]-J[0.2-8/0.01]-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0813-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0813-[13-25/0.1]-J0-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0813-[13-25/0.1]-J[0.2-8/0.01]-K0-F[0,90,180,270]

BPHFS2A0813-[13-25/0.1]-J[0.2-8/0.01]-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0816-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0816-[13-25/0.1]-J0-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0816-[13-25/0.1]-J[0.2-8/0.01]-K0-F[0,90,180,270]

BPHFS2A0816-[13-25/0.1]-J[0.2-8/0.01]-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0820-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A0820-[13-25/0.1]-J0-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A0820-[13-25/0.1]-J[0.2-8/0.01]-K0-F[0,90,180,270]

BPHFS2A0820-[13-25/0.1]-J[0.2-8/0.01]-K[0.2-8/0.01]-F[0,90,180,270]

BPHFS2A1006-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A1006-[13-25/0.1]-J0-K[0.2-10/0.01]-F[0,90,180,270]

BPHFS2A1006-[13-25/0.1]-J[0.2-10/0.01]-K0-F[0,90,180,270]

BPHFS2A1006-[13-25/0.1]-J[0.2-10/0.01]-K[0.2-10/0.01]-F[0,90,180,270]

BPHFS2A1008-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A1008-[13-25/0.1]-J0-K[0.2-10/0.01]-F[0,90,180,270]

BPHFS2A1008-[13-25/0.1]-J[0.2-10/0.01]-K0-F[0,90,180,270]

BPHFS2A1008-[13-25/0.1]-J[0.2-10/0.01]-K[0.2-10/0.01]-F[0,90,180,270]

BPHFS2A1010-[13-25/0.1]-J0-K0-F[0,90,180,270]

BPHFS2A1010-[13-25/0.1]-J0-K[0.2-10/0.01]-F[0,90,180,270]

BPHFS2A1010-[13-25/0.1]-J[0.2-10/0.01]-K0-F[0,90,180,270]

BPHFS2A1010-[13-25/0.1]-J[0.2-10/0.01]-K[0.2-10/0.01]-F[0,90,180,270]

先端形状

シャンク(取付部)形状

V(シャンク)

(mm)

H(シャンク)

(mm)

A(角度)

(°)

B(刃先寸法)

(mm)

C(刃先寸法)

(mm)

E(刃先寸法)

(mm)

F(フランジ位置変更)

(°)

G(角度)

(°)

J(コーナーR)

(mm)

K(コーナーR)

(mm)

L(全長)

(mm)

N(コーナーR)

(mm)

Q(コーナーR)

(mm)

S(刃先寸法)

(mm)

U(コーナーR)

(mm)

WF(フランジ位置変更)

(°)

RoHS?

最小発注数量

2A	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	13	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	13	-	-	-	-	0 ～ 270	-	0	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	13	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	13	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	16	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	16	-	-	-	-	0 ～ 270	-	0	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	16	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	16	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	20	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	20	-	-	-	-	0 ～ 270	-	0	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	20	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	6	20	-	-	-	-	0 ～ 270	-	0.2 ～ 6	0.2 ～ 6	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	6	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	6	-	-	-	-	0 ～ 270	-	0	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	6	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	6	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	8	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	8	-	-	-	-	0 ～ 270	-	0	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	8	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	8	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	10	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	10	-	-	-	-	0 ～ 270	-	0	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	10	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	10	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	13	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	13	-	-	-	-	0 ～ 270	-	0	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	13	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	13	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	16	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	16	-	-	-	-	0 ～ 270	-	0	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	16	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	16	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	20	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	20	-	-	-	-	0 ～ 270	-	0	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	20	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	8	20	-	-	-	-	0 ～ 270	-	0.2 ～ 8	0.2 ～ 8	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	6	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	6	-	-	-	-	0 ～ 270	-	0	0.2 ～ 10	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	6	-	-	-	-	0 ～ 270	-	0.2 ～ 10	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	6	-	-	-	-	0 ～ 270	-	0.2 ～ 10	0.2 ～ 10	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	8	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	8	-	-	-	-	0 ～ 270	-	0	0.2 ～ 10	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	8	-	-	-	-	0 ～ 270	-	0.2 ～ 10	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	8	-	-	-	-	0 ～ 270	-	0.2 ～ 10	0.2 ～ 10	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	10	-	-	-	-	0 ～ 270	-	0	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	10	-	-	-	-	0 ～ 270	-	0	0.2 ～ 10	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	10	-	-	-	-	0 ～ 270	-	0.2 ～ 10	0	13 ～ 25	-	-	-	-	-	10	1個
2A	片フランジ	10	10	-	-	-	-	0 ～ 270	-	0.2 ～ 10	0.2 ～ 10	13 ～ 25	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報

基本情報

全長ショート曲げ・面打ちパンチ＆ダイ・外形固定タイプです。材質はダイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
