曲げ・面打ちパンチ&ダイ　－外形固定タイプ－

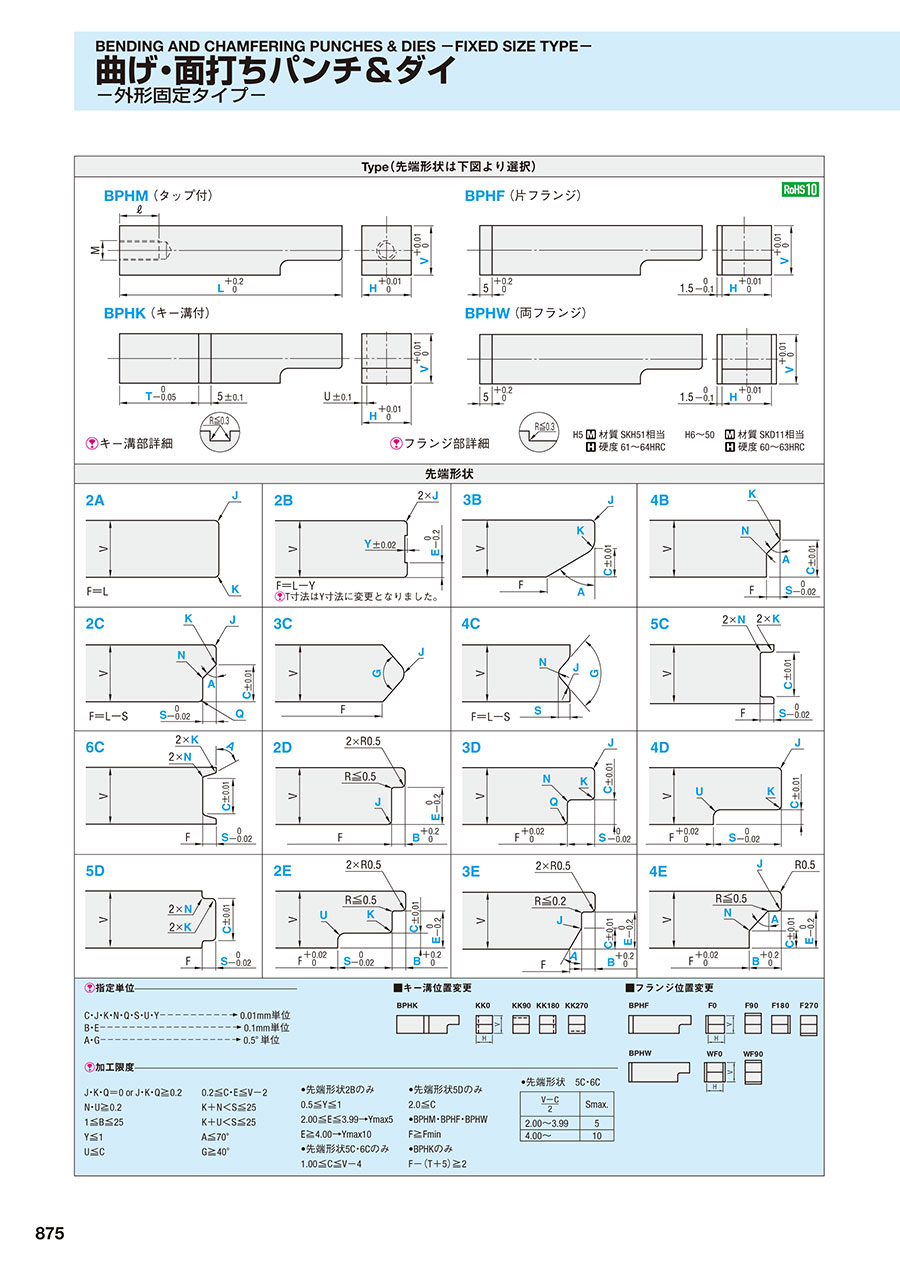

カタログ |P.875

通常単価(税別): -

税込単価: -

通常出荷日：5日目

曲げ・面打ち用パンチ＆ダイ・外形固定タイプです。材質はダイス鋼、ハイス鋼です。

55.0

よく一緒に見られています

ミスミ

曲げ・面打ちパンチ&ダイ　－外形フリータイプ－

通常出荷日：8 日目

よく一緒に見られています

ミスミ

全長ショート曲げ・面打ちパンチ&ダイ　－外形固定タイプ－

通常出荷日：5 日目

未確定：候補が35,143型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

キー溝部詳細			フランジ部詳細			H5	材質 SKH51相当			H6～50	材質 SKD11相当
							硬度 61～64HRC				硬度 60～63HRC

先端形状
		T寸法はY寸法に変更となりました。




J・K・Q＝0 or J・K・Q≧0.2 N・U≧0.2 1≦B≦25 Y≦1 U≦C	0.2≦C・E≦V-2 K+N＜S≦25 K+U＜S≦25 A≦70° G≧40°	•先端形状2Bのみ 0.5≦Y≦1 2.00≦E≦3.99→Ymax5 E≧4.00→Ymax10 •先端形状5C・6Cのみ 1.00≦C≦V-4	•先端形状5Dのみ 2.0≦C •BPHM・BPHF・BPHW F≧Fmin •BPHKのみ F-（T+5）≧2	•先端形状 5C・6C

規格表

Type	先端形状	V H	05	06	08	10	13	16	20	22	25	28	30	40	50	L	T	F min.	U
型式		V H	05	06	08	10	13	16	20	22	25	28	30	40	50	指定0.1mm単位		F min.	U
タップ付 BPHM キー溝付 BPHK 片フランジ BPHF 両フランジ BPHW	2A 2B 3B 4B 2C 3C 4C 5C 6C 2D 3D 4D 5D 2E 3E 4E	05	◇	◇	◇	◇	◇	◇	◇	◇	◇	◇	◇				T≧20	15	1.0
		06	◇	○	○	○	○	○	○	○	○	○	○					15	1.0
		08	◇	○	△	△	△	△	△	△	△	△	△	△				20	1.5
		10	◇	○	△	□	□	□	□	□	□	□	□	□	□			20
		13	◇	○	△	□	●	●	●	●	●	●	●	●	●			25
		16	◇	○	△	□	●	●	●	●	●	●	●	●	●
		20	◇	○	△	□	●	●	●	●	●	●	●	●	●
		22	◇	○	△	□	●	●	●	●	●	●	●	●	●
		25	◇	○	△	□	●	●	●	●	●	●	●	●	●
		28	◇	○	△	□	●	●	●	●	●	●	●	●	●
		30	◇	○	△	□	●	●	●	●	●	●	●	●	●
		40			△	□	●	●	●	●	●	●	●
		50				□	●	●	●	●	●	●	●

タップ付BPHMはLmin.がH寸法によって異なりますのでご注意ください。ただしH＞Vの場合は、V寸法が適用されます。
キー溝付BPHKでキー溝不要の場合、T寸法指示は全長Lと同じ寸法でご指定ください。T＝L

注文例

出荷日

追加工

型番リスト

表示件数

...

586

型番

BPHF2A0505-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0505-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0505-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0505-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0506-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0506-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0506-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0506-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0508-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0508-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0508-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0508-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0510-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0510-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0510-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0510-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0513-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0513-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0513-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0513-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0516-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0516-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0516-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0516-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0520-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0520-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0520-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0520-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0522-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0522-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0522-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0522-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0525-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0525-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0525-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0525-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0528-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0528-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0528-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0528-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0530-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0530-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0530-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0530-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0605-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0605-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0605-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0605-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0606-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0606-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0606-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0606-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0608-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0608-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0608-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0608-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0610-[20-100/0.1]-J0-K0-F[0,90,180,270]

BPHF2A0610-[20-100/0.1]-J0-K[0.2-24/0.01]-F[0,90,180,270]

BPHF2A0610-[20-100/0.1]-J[0.2-24/0.01]-K0-F[0,90,180,270]

BPHF2A0610-[20-100/0.1]-J[0.2-24/0.01]-K[0.2-24/0.01]-F[0,90,180,270]

先端形状

材質

シャンク(取付部)形状

V(シャンク)

(mm)

H(シャンク)

(mm)

A(角度)

(°)

B(刃先寸法)

(mm)

C(刃先寸法)

(mm)

E(刃先寸法)

(mm)

F(フランジ位置変更)

(°)

G(角度)

(°)

J(コーナーR)

(mm)

K(コーナーR)

(mm)

KK(キー溝位置変更)

(°)

L(全長)

(mm)

N(コーナーR)

(mm)

Q(コーナーR)

(mm)

S(刃先寸法)

(mm)

T(キー溝位置)

(mm)

U(コーナーR)

(mm)

WF(フランジ位置変更)

(°)

Y(刃先寸法)

(mm)

RoHS?

最小発注数量

2A	SKH51相当	片フランジ	5	5	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	5	5	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	5	5	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	5	5	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	6	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	6	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	6	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	6	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	8	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	8	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	8	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	8	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	10	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	10	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	10	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	10	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	13	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	13	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	13	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	13	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	16	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	16	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	16	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	16	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	20	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	20	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	20	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	20	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	22	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	22	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	22	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	22	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	25	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	25	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	25	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	25	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	28	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	28	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	28	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	28	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	30	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	30	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	30	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	5	30	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	6	5	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	6	5	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	6	5	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKH51相当	片フランジ	6	5	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	6	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	8	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0	-	20 ～ 100	-	-	-	-	-	-	-	10	1個
2A	SKD11相当	片フランジ	6	10	-	-	-	-	0 ～ 270	-	0.2 ～ 24	0.2 ～ 24	-	20 ～ 100	-	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

586

基本情報

基本情報

曲げ・面打ち用パンチ＆ダイ・外形固定タイプです。材質はダイス鋼、ハイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

曲げ・面打ちパンチ&ダイ　－外形固定タイプ－のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型製作

満足度：5.02019/04/10

形状や寸法を細かく指定でき、精度の良いものが届きました。非常に助かります。

0人が参考にしています。

BEパンチ

満足度：5.02017/07/03

社内加工が混んでいる際に寸法指定が細かくできる為、重宝しています。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品曲げ・面打ちパンチ&ダイ　－外形固定タイプ－	全長ショート曲げ・面打ちパンチ&ダイ　－外形固定タイプ－	曲げ・面打ちパンチ&ダイ　－外形フリータイプ－	ブロックパンチブランク	ストレートパンチ	リブ用パンチ　－V曲げ用－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	8日目	3日目	3日目〜	3日目

曲げ・面打ちパンチ&ダイ（16形状）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

先端形状

材質

シャンク(取付部)形状

V(シャンク)(mm)

H(シャンク)(mm)

A(角度)(°)

B(刃先寸法)(mm)

C(刃先寸法)(mm)

E(刃先寸法)(mm)

F(フランジ位置変更)(°)

G(角度)(°)

J(コーナーR)(mm)

K(コーナーR)(mm)

KK(キー溝位置変更)(°)

L(全長)(mm)

N(コーナーR)(mm)

Q(コーナーR)(mm)

S(刃先寸法)(mm)

T(キー溝位置)(mm)

U(コーナーR)(mm)

WF(フランジ位置変更)(°)

Y(刃先寸法)(mm)

タイプ

CAD

出荷日

曲げ・面打ちパンチ&ダイ －外形固定タイプ－

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

曲げ・面打ちパンチ&ダイ（16形状）カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

曲げ・面打ちパンチ&ダイ　－外形固定タイプ－
