刻印パンチホルダセット【1～34個入り】
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～3日目一部当日出荷可能
刻印パンチホルダセットです。ホルダ単品、刻印用パンチ単品、セット品から選択可能です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

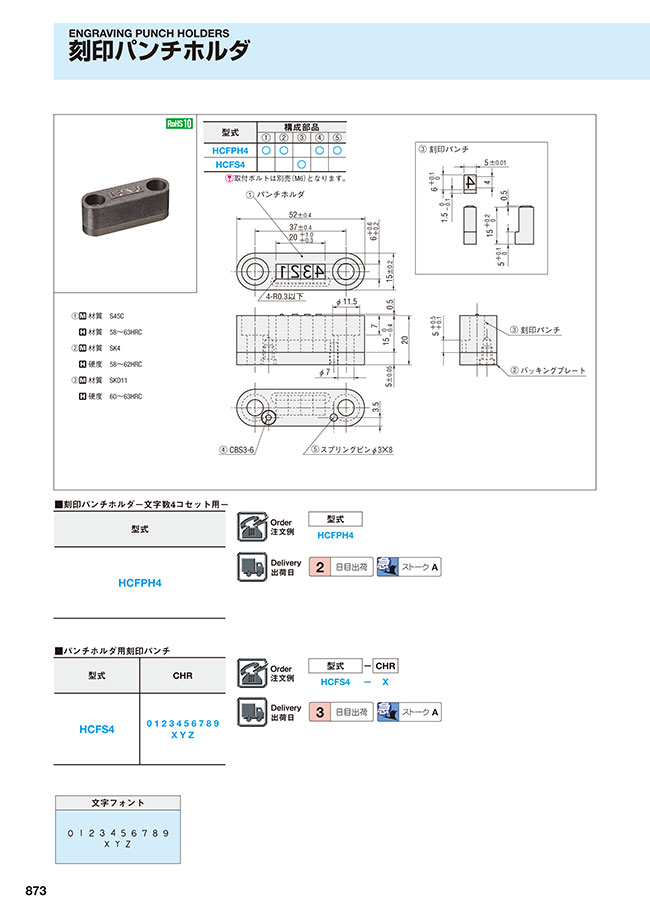

外形図・製品仕様
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| ① | ② | ③ | ④ | ⑤ | |
| HCFPH4 | O | O | O | O | |
| HCFS4 | O | ||||
| ① | 材質 S45C |
| ② | 材質 SK4 |
| 硬度 58～62HRC | |
| ③ | 材質 SKD11 |
| 硬度 60～63HRC |
取付ボルトは別売（M6）となります。
注文例・出荷日
■刻印パンチホルダ-文字数4コセット用-
| 型式 |
|---|
| HCFPH4 |
■パンチホルダ用刻印パンチ
| 型式 | CHR |
|---|---|
| HCFS4 | 0 1 2 3 4 5 6 7 8 9 X Y Z |
関連情報
●特長
・トレーサビリティ用途の刻印パンチです。
・金型内に組込むことで製品に生産日を刻印できます。
・高さ20mmと省スペースなため、場所をとりません。
●交換方法
（1） バッキングプレートを固定している低頭ボルトをとりはずします。
（2） スプリングピンを支点にバッキングプレートを回転させると、日付の下一桁の交換が簡単です。
（バッキングプレートはとりはずし可能です。）
（バッキングプレートはとりはずし可能です。）
●刻印必要数・刻印パンチセット販売（ ホルダは含まれておりません。）
| 201□年度刻印必要数 | |||||||||||||||||
| 型式 | CHR | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | X | Y | Z | 総数 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 34SET−YMDD−HCFS4 （34個入り） | 個数 | 2 | 4 | 4 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 1 | 1 | 1 | 34 | ||
| （X：10月 Y：11月 Z：12月を表します。） | |||||||||||||||||
| 01／01～12／31 刻印必要数 | ||||||||||||||
| 型式 | CHR | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 総数 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23SET−MMDD−HCFS4 （23個入り） | 個数 | 2 | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 23 | ||
■シムテープ P.1028
絞り込み条件：3 項目の仕様が未選択です
仕様
- 文字数4コ用刻印パンチホルダ
- 刻印パンチ23本セット
- 刻印パンチ34本セット
- 刻印パンチ単品
CHR(刻印文字指定)(数字指定)
[0-9/1数字指定単位]CHR(刻印文字指定)
- X
- Y
- Z
タイプ
- 23SET-MMDD-HCFS
- 34SET-YMDD-HCFS
- HCFPH
- HCFS
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,000円 ( 29,700円 ) | 3日目 |
40,000円 ( 44,000円 ) | 3日目 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
刻印パンチホルダセットです。ホルダ単品、刻印用パンチ単品、セット品から選択可能です。
