刻印ブロックパンチ
- 通常単価(税別)
- -
- 税込単価
- -
刻印ブロックパンチです。材質はダイス鋼です。取付けはボルト締付けとしてください...
詳細情報を確認する未確定：候補が3,359型番あります。
商品情報

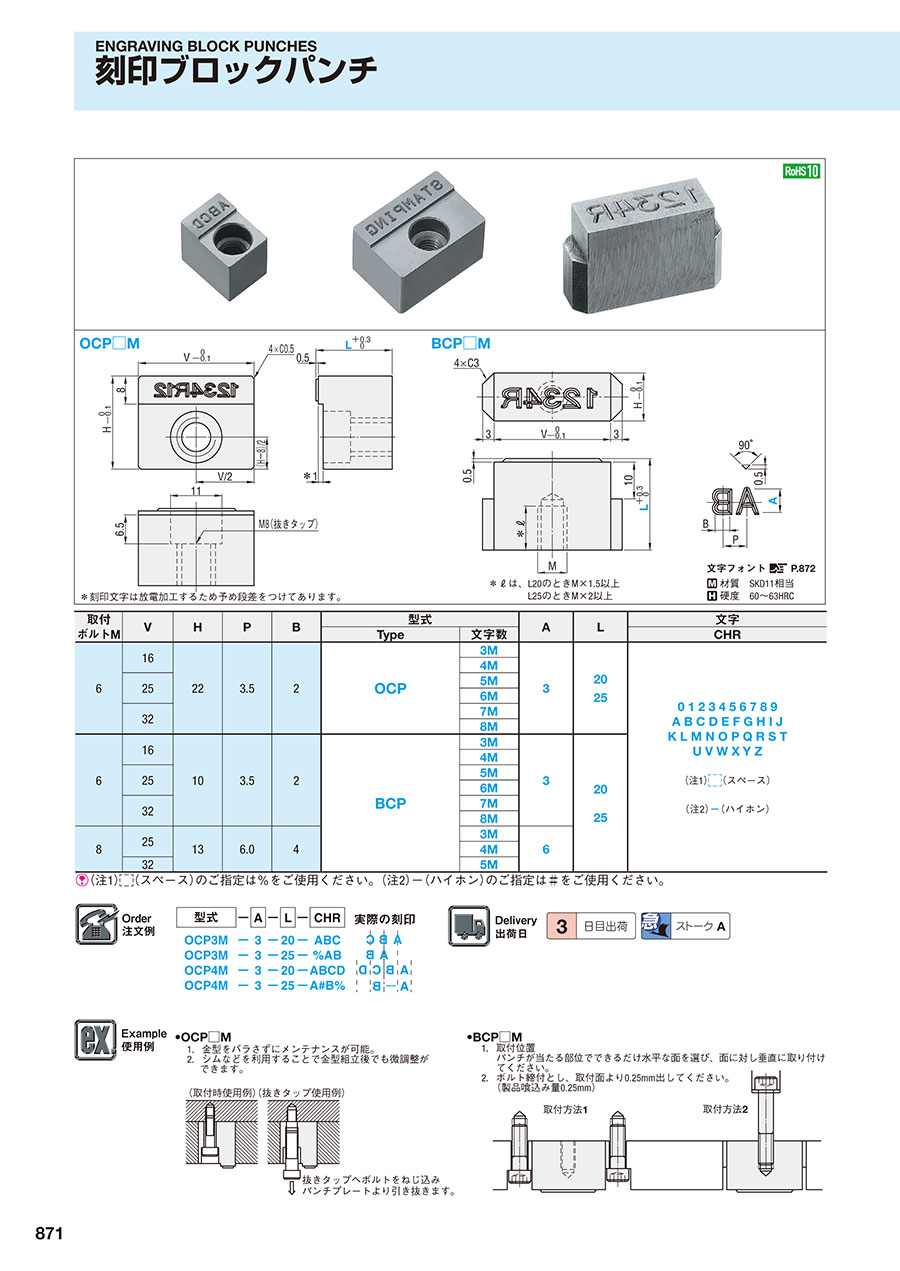

外形図・製品仕様
※刻印文字は放電加工するため予め段差をつけてあります。
材質 SKD11相当
硬度 60～63HRC
規格表
| 取付 ボルトM | V | H | P | B | 型式 | A | L | 文字 | |
|---|---|---|---|---|---|---|---|---|---|
| Type | 文字数 | CHR | |||||||
| 6 | 16 | 22 | 3.5 | 2 | OCP | 3M | 3 | 20 25 | 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
|
| 4M | |||||||||
| 25 | 5M | ||||||||
| 6M | |||||||||
| 32 | 7M | ||||||||
| 8M | |||||||||
| 6 | 16 | 10 | 3.5 | 2 | BCP | 3M | 3 | 20 25 | |
| 4M | |||||||||
| 25 | 5M | ||||||||
| 6M | |||||||||
| 32 | 7M | ||||||||
| 8M | |||||||||
| 8 | 25 | 13 | 6.0 | 4 | 3M | 6 | |||
| 4M | |||||||||
| 32 | 5M | ||||||||
（注1）
（スペース）のご指定は%をご使用ください。（注2）-（ハイホン）のご指定は＃をご使用ください。
注文例
見積・注文方法
出荷日
関連情報
•OCP□M
1．金型をバラさずにメンテナンスが可能。
2．シムなどを利用することで金型組立後でも微調整ができます。
•BCP□M
1．取付位置
パンチが当たる部位でできるだけ水平な面を選び、面に対し垂直に取り付けてください。
2．ボルト締付とし、取付面より0.25mm出してください。（製品喰込み量0.25mm）
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
