刻印パンチ用シム
- 通常単価(税別)
- 140円～660円
- 税込単価
- 154円～726円
通常出荷日：2日目一部当日出荷可能
傾斜面用刻印パンチのシムです。材質はステンレス（SUS304)です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

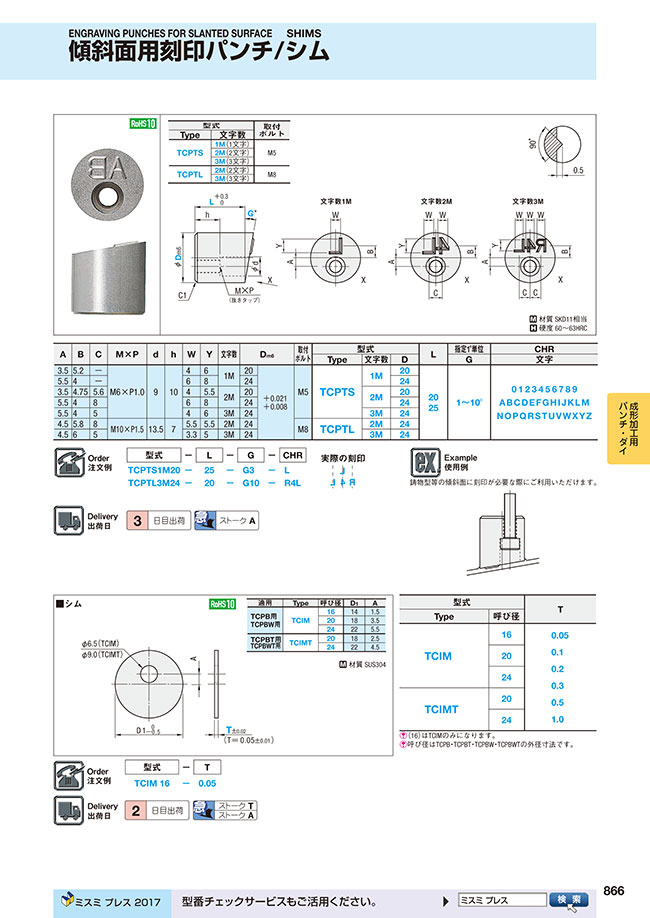

外形図・製品仕様
| 適用 | Type | 呼び径 | D1 | A |
|---|---|---|---|---|
| TCPB用 TCPBW用 | TCIM | 16 | 14 | 1.5 |
| 20 | 18 | 3.5 | ||
| 24 | 22 | 5.5 | ||
| TCPBT用 TCPBWT用 | TCIMT | 20 | 18 | 2.5 |
| 24 | 22 | 4.5 |
材質SUS304
規格表
| 型式 | T | |
|---|---|---|
| Type | 呼び径 | |
| TCIM | 16 | 0.05 0.1 0.2 0.3 0.5 1.0 |
| 20 | ||
| 24 | ||
| TCIMT | 20 | |
| 24 | ||
（16）はTCIMのみになります。
呼び径はTCPB・TCPBT・TCPBW・TCPBWTの外径寸法です。
注文例
出荷日
絞り込み条件：3 項目の仕様が未選択です
No.(適応パンチ径)(mm)
- 16
- 20
- 24
T(厚み)(mm)
- 0.05
- 0.1
- 0.2
- 0.3
- 0.5
- 1.0
適用刻印パンチ
- TCPB/TCPBW用
- TCPBT/TCPBWT用
タイプ
- TCIM
- TCIMT
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 2日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
150円 ( 165円 ) | 2日目 |
180円 ( 198円 ) | 2日目 |
250円 ( 275円 ) | 2日目 |
360円 ( 396円 ) | 2日目 |
470円 ( 517円 ) | 2日目 |
590円 ( 649円 ) | 2日目 |
150円 ( 165円 ) | 2日目 |
180円 ( 198円 ) | 2日目 |
250円 ( 275円 ) | 2日目 |
360円 ( 396円 ) | 2日目 |
470円 ( 517円 ) | 2日目 |
590円 ( 649円 ) | 2日目 |
190円 ( 209円 ) | 2日目 |
210円 ( 231円 ) | 2日目 |
310円 ( 341円 ) | 2日目 |
420円 ( 462円 ) | 2日目 |
540円 ( 594円 ) | 2日目 |
660円 ( 726円 ) | 2日目 |
140円 ( 154円 ) | 2日目 |
160円 ( 176円 ) | 2日目 |
230円 ( 253円 ) | 2日目 |
330円 ( 363円 ) | 2日目 |
430円 ( 473円 ) | 2日目 |
540円 ( 594円 ) | 2日目 |
170円 ( 187円 ) | 2日目 |
190円 ( 209円 ) | 2日目 |
280円 ( 308円 ) | 2日目 |
380円 ( 418円 ) | 2日目 |
490円 ( 539円 ) | 2日目 |
600円 ( 660円 ) | 2日目 |
詳細情報
基本情報
傾斜面用刻印パンチのシムです。材質はステンレス（SUS304)です。
刻印パンチ用シムのレビュー
刻印の高さ調整
5
5.02018/09/04
プレス金型（タンデム型、順送型）に取り付けた刻印の高さ調整に重宝します。容易に交換できるので良いです。
1人が参考にしています。
