ミスミ

絞りダイ　超硬

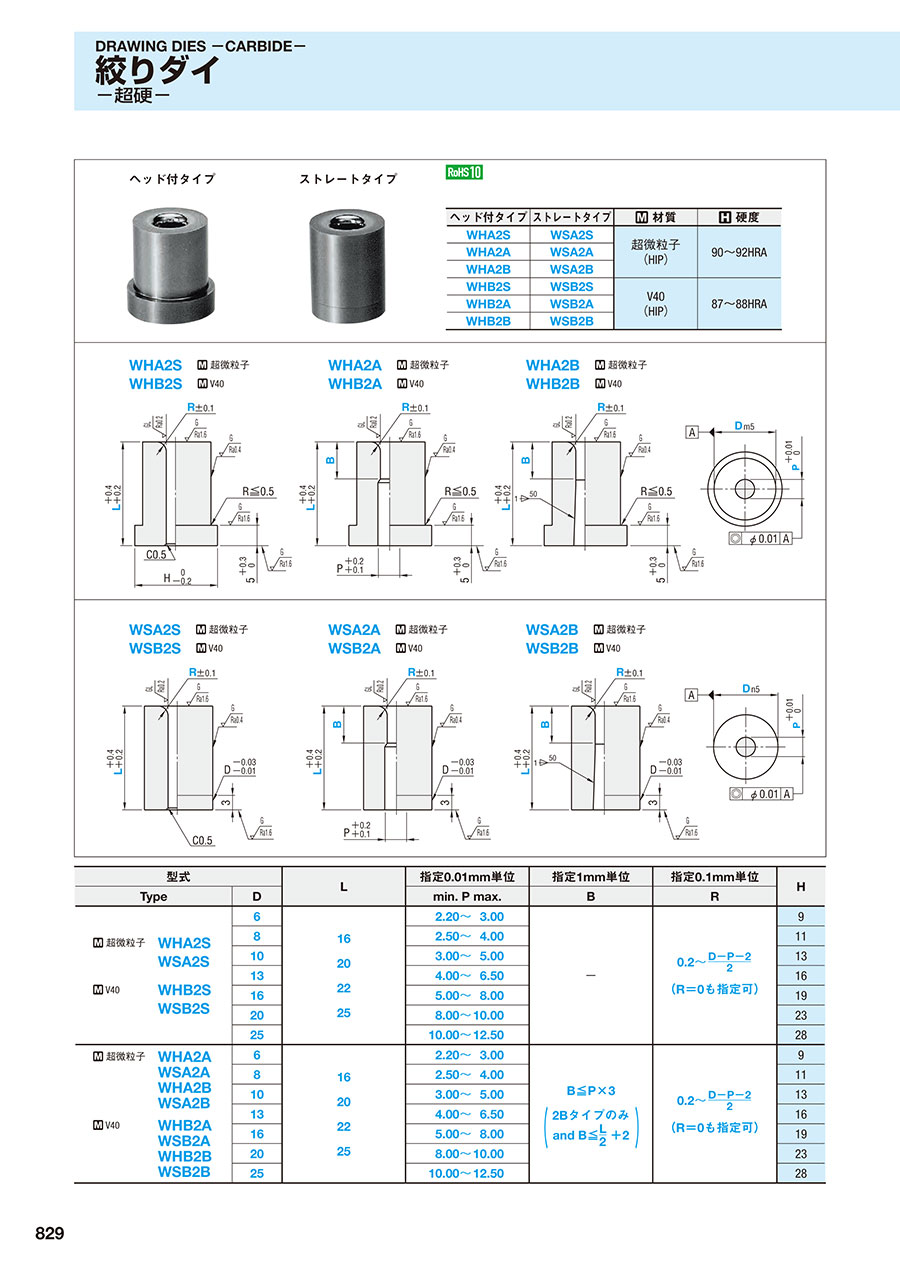

カタログ |P.829

通常単価(税別): -

税込単価: -

通常出荷日：8日目

ヘッド付きタイプかストレートタイプか選択可能な絞りダイです。材質は超硬、超微粒子超硬から選択可能です。

55.0

よく一緒に見られています

ミスミ

絞りダイ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

絞りダイ　スチール

通常出荷日：3 日目

未確定：候補が336型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ヘッド付タイプ	ストレートタイプ	材質	硬度
WHA2S	WSA2S	超微粒子（HIP）	90～92HRA
WHA2A	WSA2A
WHA2B	WSA2B
WHB2S	WSB2S	V40 （HIP）	87～88HRA
WHB2A	WSB2A
WHB2B	WSB2B

規格表

型式			L	指定0.01mm単位	指定1mm単位	指定0.1mm単位	H
Type		D	L	min. P max.	B	R	H
		6	16 20 22 25	2.20～3.00	-		9
超微粒子	WHA2S WSA2S	8		2.50～4.00			11
超微粒子	WHA2S WSA2S	10		3.00～5.00			13
		13		4.00～6.50			16
V40	WHB2S WSB2S	16		5.00～8.00			19
V40	WHB2S WSB2S	20		8.00～10.00			23
		25		10.00～12.50			28
		6	16 20 22 25	2.20～3.00			9
超微粒子	WHA2A WSA2A WHA2B WSA2B	8		2.50～4.00			11
超微粒子	WHA2A WSA2A WHA2B WSA2B	10		3.00～5.00			13
		13		4.00～6.50			16
V40	WHB2A WSB2A WHB2B WSB2B	16		5.00～8.00			19
V40	WHB2A WSB2A WHB2B WSB2B	20		8.00～10.00			23
		25		10.00～12.50			28

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

WHA2A6-[16,20,22,25]-P[2.2-3/0.01]-B[2-9/1]-R0

WHA2A6-[16,20,22,25]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

WHA2A6-LC[13-25/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

WHA2A6-LC[13-25/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

WHA2A8-[16,20,22,25]-P[2.5-4/0.01]-B[2-12/1]-R0

WHA2A8-[16,20,22,25]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

WHA2A8-LC[13-25/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

WHA2A8-LC[13-25/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

WHA2A10-[16,20,22,25]-P[3-5/0.01]-B[2-15/1]-R0

WHA2A10-[16,20,22,25]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

WHA2A10-LC[13-25/0.1]-P[3-5/0.01]-B[2-15/1]-R0

WHA2A10-LC[13-25/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

WHA2A13-[16,20,22,25]-P[4-6.5/0.01]-B[1-19/1]-R0

WHA2A13-[16,20,22,25]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

WHA2A13-LC[13-25/0.1]-P[4-6.5/0.01]-B[1-19/1]-R0

WHA2A13-LC[13-25/0.1]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

WHA2A16-[16,20,22,25]-P[5-8/0.01]-B[2-24/1]-R0

WHA2A16-[16,20,22,25]-P[5-8/0.01]-B[2-24/1]-R[0.2-5.5/0.1]

WHA2A16-LC[13-25/0.1]-P[5-8/0.01]-B[2-24/1]-R0

WHA2A16-LC[13-25/0.1]-P[5-8/0.01]-B[2-24/1]-R[0.2-5.5/0.1]

WHA2A20-[16,20,22,25]-P[8-10/0.01]-B[2-30/1]-R0

WHA2A20-[16,20,22,25]-P[8-10/0.01]-B[2-30/1]-R[0.2-6/0.1]

WHA2A20-LC[13-25/0.1]-P[8-10/0.01]-B[2-30/1]-R0

WHA2A20-LC[13-25/0.1]-P[8-10/0.01]-B[2-30/1]-R[0.2-6/0.1]

WHA2A25-[16,20,22,25]-P[10-12.5/0.01]-B[2-37/1]-R0

WHA2A25-[16,20,22,25]-P[10-12.5/0.01]-B[2-37/1]-R[0.2-7.5/0.1]

WHA2A25-LC[13-25/0.1]-P[10-12.5/0.01]-B[2-37/1]-R0

WHA2A25-LC[13-25/0.1]-P[10-12.5/0.01]-B[2-37/1]-R[0.2-7.5/0.1]

WHA2B6-[16,20,22,25]-P[2.2-3/0.01]-B[2-9/1]-R0

WHA2B6-[16,20,22,25]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

WHA2B6-LC[13-25/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

WHA2B6-LC[13-25/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

WHA2B8-[16,20,22,25]-P[2.5-4/0.01]-B[2-12/1]-R0

WHA2B8-[16,20,22,25]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

WHA2B8-LC[13-25/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

WHA2B8-LC[13-25/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

WHA2B10-[16,20,22,25]-P[3-5/0.01]-B[2-15/1]-R0

WHA2B10-[16,20,22,25]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

WHA2B10-LC[13-25/0.1]-P[3-5/0.01]-B[2-15/1]-R0

WHA2B10-LC[13-25/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

WHA2B13-[16,20,22,25]-P[4-6.5/0.01]-B[2-15/1]-R0

WHA2B13-[16,20,22,25]-P[4-6.5/0.01]-B[2-15/1]-R[0.2-4.5/0.1]

WHA2B13-LC[13-25/0.1]-P[4-6.5/0.01]-B[2-15/1]-R0

WHA2B13-LC[13-25/0.1]-P[4-6.5/0.01]-B[2-15/1]-R[0.2-4.5/0.1]

WHA2B16-[16,20,22,25]-P[5-8/0.01]-B[2-15/1]-R0

WHA2B16-[16,20,22,25]-P[5-8/0.01]-B[2-15/1]-R[0.2-5.5/0.1]

WHA2B16-LC[13-25/0.1]-P[5-8/0.01]-B[2-15/1]-R0

WHA2B16-LC[13-25/0.1]-P[5-8/0.01]-B[2-15/1]-R[0.2-5.5/0.1]

WHA2B20-[16,20,22,25]-P[8-10/0.01]-B[2-15/1]-R0

WHA2B20-[16,20,22,25]-P[8-10/0.01]-B[2-15/1]-R[0.2-6/0.1]

WHA2B20-LC[13-25/0.1]-P[8-10/0.01]-B[2-15/1]-R0

WHA2B20-LC[13-25/0.1]-P[8-10/0.01]-B[2-15/1]-R[0.2-6/0.1]

WHA2B25-[16,20,22,25]-P[10-12.5/0.01]-B[1-15/1]-R0

WHA2B25-[16,20,22,25]-P[10-12.5/0.01]-B[1-15/1]-R[0.2-7.5/0.1]

WHA2B25-LC[13-25/0.1]-P[10-12.5/0.01]-B[1-15/1]-R0

WHA2B25-LC[13-25/0.1]-P[10-12.5/0.01]-B[1-15/1]-R[0.2-7.5/0.1]

WHA2S6-[16,20,22,25]-P[2.2-3/0.01]-R0

WHA2S6-[16,20,22,25]-P[2.2-3/0.01]-R[0.2-1.9/0.1]

WHA2S6-LC[13-25/0.1]-P[2.2-3/0.01]-R0

WHA2S6-LC[13-25/0.1]-P[2.2-3/0.01]-R[0.2-1.9/0.1]

外形状

刃先形状

材質

内部形状

D（シャンク径）

(mm)

B(先端部長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(先端径)

(mm)

Ｒ(先端部R)

(mm)

RoHS?

最小発注数量

ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	6	2 ～ 9	16 ～ 25	-	2.2 ～ 3	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	6	2 ～ 9	16 ～ 25	-	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	6	2 ～ 9	-	13 ～ 25	2.2 ～ 3	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	6	2 ～ 9	-	13 ～ 25	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	8	2 ～ 12	16 ～ 25	-	2.5 ～ 4	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	8	2 ～ 12	16 ～ 25	-	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	8	2 ～ 12	-	13 ～ 25	2.5 ～ 4	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	8	2 ～ 12	-	13 ～ 25	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	10	2 ～ 15	16 ～ 25	-	3 ～ 5	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	10	2 ～ 15	16 ～ 25	-	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	10	2 ～ 15	-	13 ～ 25	3 ～ 5	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	10	2 ～ 15	-	13 ～ 25	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	13	1 ～ 19	16 ～ 25	-	4 ～ 6.5	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	13	1 ～ 19	16 ～ 25	-	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	13	1 ～ 19	-	13 ～ 25	4 ～ 6.5	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	13	1 ～ 19	-	13 ～ 25	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	16	2 ～ 24	16 ～ 25	-	5 ～ 8	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	16	2 ～ 24	16 ～ 25	-	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	16	2 ～ 24	-	13 ～ 25	5 ～ 8	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	16	2 ～ 24	-	13 ～ 25	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	20	2 ～ 30	16 ～ 25	-	8 ～ 10	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	20	2 ～ 30	16 ～ 25	-	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	20	2 ～ 30	-	13 ～ 25	8 ～ 10	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	20	2 ～ 30	-	13 ～ 25	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	25	2 ～ 37	16 ～ 25	-	10 ～ 12.5	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	25	2 ～ 37	16 ～ 25	-	10 ～ 12.5	0.2 ～ 7.5	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	25	2 ～ 37	-	13 ～ 25	10 ～ 12.5	0	10	1個
ヘッド付	2A	超微粒子超硬(HIP)	段付きストレート	25	2 ～ 37	-	13 ～ 25	10 ～ 12.5	0.2 ～ 7.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	6	2 ～ 9	16 ～ 25	-	2.2 ～ 3	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	6	2 ～ 9	16 ～ 25	-	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	6	2 ～ 9	-	13 ～ 25	2.2 ～ 3	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	6	2 ～ 9	-	13 ～ 25	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	8	2 ～ 12	16 ～ 25	-	2.5 ～ 4	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	8	2 ～ 12	16 ～ 25	-	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	8	2 ～ 12	-	13 ～ 25	2.5 ～ 4	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	8	2 ～ 12	-	13 ～ 25	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	10	2 ～ 15	16 ～ 25	-	3 ～ 5	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	10	2 ～ 15	16 ～ 25	-	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	10	2 ～ 15	-	13 ～ 25	3 ～ 5	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	10	2 ～ 15	-	13 ～ 25	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	13	2 ～ 15	16 ～ 25	-	4 ～ 6.5	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	13	2 ～ 15	16 ～ 25	-	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	13	2 ～ 15	-	13 ～ 25	4 ～ 6.5	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	13	2 ～ 15	-	13 ～ 25	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	16	2 ～ 15	16 ～ 25	-	5 ～ 8	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	16	2 ～ 15	16 ～ 25	-	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	16	2 ～ 15	-	13 ～ 25	5 ～ 8	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	16	2 ～ 15	-	13 ～ 25	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	20	2 ～ 15	16 ～ 25	-	8 ～ 10	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	20	2 ～ 15	16 ～ 25	-	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	20	2 ～ 15	-	13 ～ 25	8 ～ 10	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	20	2 ～ 15	-	13 ～ 25	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	25	1 ～ 15	16 ～ 25	-	10 ～ 12.5	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	25	1 ～ 15	16 ～ 25	-	10 ～ 12.5	0.2 ～ 7.5	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	25	1 ～ 15	-	13 ～ 25	10 ～ 12.5	0	10	1個
ヘッド付	2B	超微粒子超硬(HIP)	逃げ角付	25	1 ～ 15	-	13 ～ 25	10 ～ 12.5	0.2 ～ 7.5	10	1個
ヘッド付	2S	超微粒子超硬(HIP)	ストレート	6	-	16 ～ 25	-	2.2 ～ 3	0	10	1個
ヘッド付	2S	超微粒子超硬(HIP)	ストレート	6	-	16 ～ 25	-	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2S	超微粒子超硬(HIP)	ストレート	6	-	-	13 ～ 25	2.2 ～ 3	0	10	1個
ヘッド付	2S	超微粒子超硬(HIP)	ストレート	6	-	-	13 ～ 25	2.2 ～ 3	0.2 ～ 1.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

...

基本情報

基本情報

ヘッド付きタイプかストレートタイプか選択可能な絞りダイです。材質は超硬、超微粒子超硬から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

絞りダイ　超硬のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

絞りﾌﾞｯｼｭとして使用

満足度：5.02022/09/08

Ｒ寸法を指定でき、しっかり磨いてあるので追加工もしなくても良いので重宝しています。

0人が参考にしています。

錠剤成型の鋳型

満足度：5.02018/12/19

錠剤成型器を自作するために超硬のダイを探していました。探した限りミスミでしか取り扱っておらず、大変助かりました。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品絞りダイ　超硬	絞りダイ	絞りダイ　スチール	絞りダイ－Al-Cr系コーティング－	フリーサイズ絞りダイ－Al-Cr系コーティング－	廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	8日目	3日目	3日目	8日目	8日目〜	3日目

よく一緒に購入される商品

ミスミ
絞りダイ－Al-Cr系コーティング－0
通常価格(税別) : -
通常出荷日 : 8日目
ミスミ
カス上がり対策超硬ボタンダイ　-ストレー…4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
超硬ボタンダイ　-ツバ付タイプ-3.6
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
超硬キー溝・エア穴付パンチ4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ストレートパンチ　ノーマル・ラップ仕上げ4.6
通常価格(税別) : -
通常出荷日 : 2日目
当日出荷可能
ミスミ
ボタンダイ　－ツバ付・レギュラータイプ－…4.3
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
スクリュープラグ　穴付タイプ4
通常価格(税別) : 119円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
超硬ストレートパンチ　ノーマル・ラップ仕…5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ガイドリフタセット4.3
通常価格(税別) : 420円-
通常出荷日 : 在庫品1日目～
当日出荷可能

絞りダイ（10形状）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

外形状

刃先形状

材質

内部形状

D（シャンク径）(mm)

B(先端部長さ)(mm)

L(全長)(mm)

LC(全長変更)(mm)

P(先端径)(mm)

Ｒ(先端部R)(mm)

タイプ

CAD

出荷日

絞りダイ 超硬

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

絞りダイ（10形状）カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞りダイ　超硬
