プレス金型部品技術窓口

絞り込み条件

未確定：候補が432型番あります。

外形状
~mm
- ヘッド付
- ストレート
刃先形状
~mm
- 2B
- 2S
材質
~mm
- SKD11相当
- 粉末ハイス鋼
内部形状
~mm
- ストレート
- 逃げ角付
D（シャンク径）(mm)
~mm
- 6
- 8
- 10
- 13
- 16
- 20
- 25
B(先端部長さ)(mm)
~mm
[1-19/1mm単位]
L(全長)(mm)
~mm
[16-35/0.1mm単位]
LC(全長変更)(mm)
~mm
[13-24.9/0.1mm単位]
P(先端径)(mm)
~mm
[2.2-12.5/0.01mm単位]
Ｒ(先端部R)(mm)
~mm
[0.2-7.5/0.1mm単位]
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内

ミスミ

絞りダイ　スチール

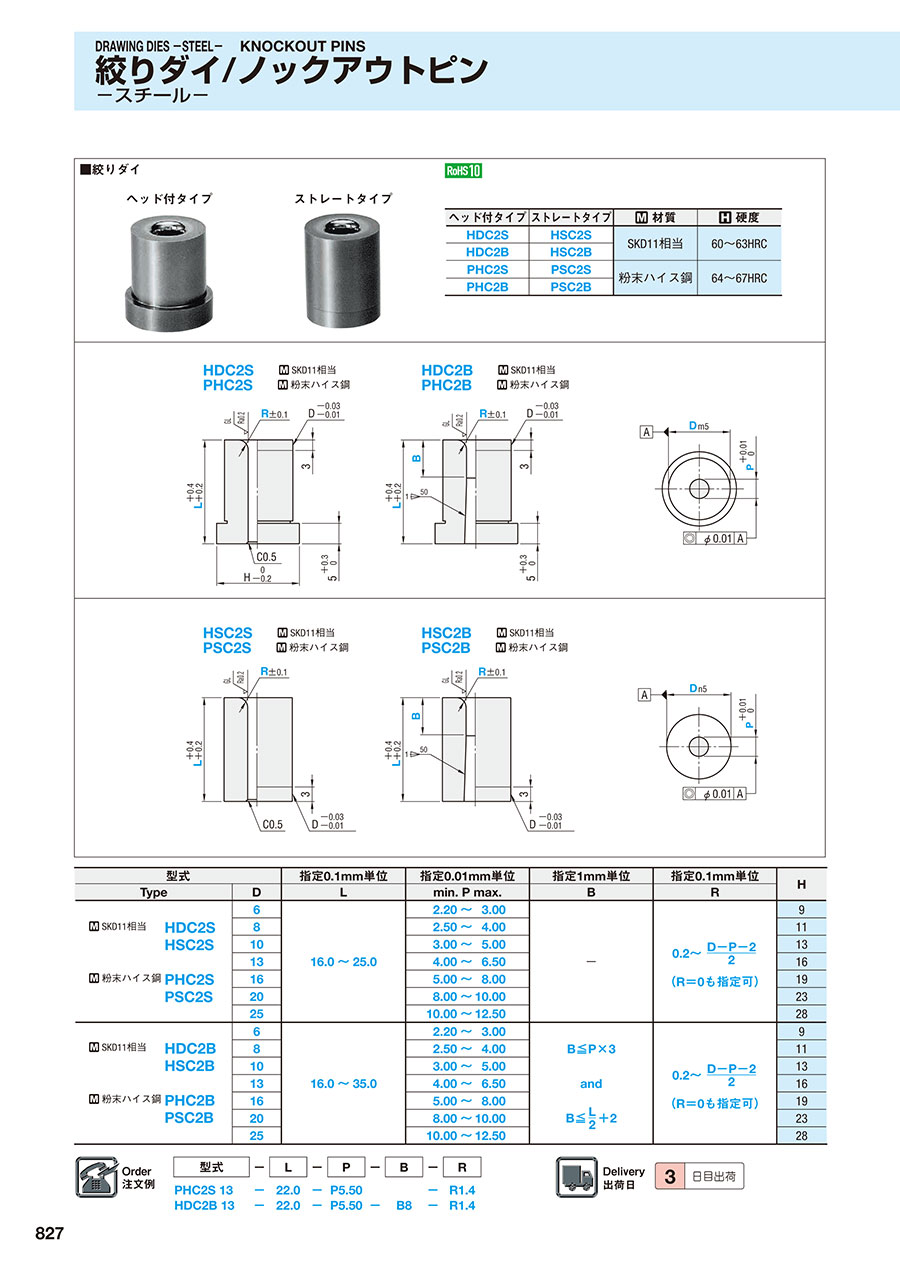

カタログ |P.827

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

絞りダイ

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

絞りダイ　超硬

通常出荷日：8 日目

ヘッド付きタイプかストレートタイプか選択可能な絞りダイです。材質はダイス鋼、粉...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が432型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ヘッド付タイプ	ストレートタイプ	材質	硬度
HDC2S	HSC2S	SKD11相当	60～63HRC
HDC2B	HSC2B	SKD11相当	60～63HRC
PHC2S	PSC2S	粉末ハイス鋼	64～67HRC
PHC2B	PSC2B	粉末ハイス鋼	64～67HRC

規格表

型式			指定0.1mm単位	指定0.01mm単位	指定1mm単位	指定0.1mm単位	H
Type		D	L	min. P max.	B	R	H
		6	16.0～25.0	2.20～3.00	-		9
SKD11相当	HDC2S HSC2S	8		2.50～4.00			11
SKD11相当	HDC2S HSC2S	10		3.00～5.00			13
		13		4.00～6.50			16
粉末ハイス鋼	PHC2S PSC2S	16		5.00～8.00			19
粉末ハイス鋼	PHC2S PSC2S	20		8.00～10.00			23
		25		10.00～12.50			28
		6	16.0～35.0	2.20～3.00			9
SKD11相当	HDC2B HSC2B	8		2.50～4.00			11
SKD11相当	HDC2B HSC2B	10		3.00～5.00			13
		13		4.00～6.50			16
粉末ハイス鋼	PHC2B PSC2B	16		5.00～8.00			19
粉末ハイス鋼	PHC2B PSC2B	20		8.00～10.00			23
		25		10.00～12.50			28

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

HDC2B6-[16-35/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

HDC2B6-[16-35/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

HDC2B6-LC[13-15.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

HDC2B6-LC[13-15.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

HDC2B6-LC[17-19.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

HDC2B6-LC[17-19.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

HDC2B6-LC[20.1-21.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

HDC2B6-LC[20.1-21.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

HDC2B6-LC[22.1-24.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R0

HDC2B6-LC[22.1-24.9/0.1]-P[2.2-3/0.01]-B[2-9/1]-R[0.2-1.9/0.1]

HDC2B8-[16-35/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

HDC2B8-[16-35/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

HDC2B8-LC[13-15.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

HDC2B8-LC[13-15.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

HDC2B8-LC[17-19.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

HDC2B8-LC[17-19.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

HDC2B8-LC[20.1-21.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

HDC2B8-LC[20.1-21.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

HDC2B8-LC[22.1-24.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R0

HDC2B8-LC[22.1-24.9/0.1]-P[2.5-4/0.01]-B[2-12/1]-R[0.2-2.7/0.1]

HDC2B10-[16-35/0.1]-P[3-5/0.01]-B[2-15/1]-R0

HDC2B10-[16-35/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

HDC2B10-LC[13-15.9/0.1]-P[3-5/0.01]-B[2-15/1]-R0

HDC2B10-LC[13-15.9/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

HDC2B10-LC[17-19.9/0.1]-P[3-5/0.01]-B[2-15/1]-R0

HDC2B10-LC[17-19.9/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

HDC2B10-LC[20.1-21.9/0.1]-P[3-5/0.01]-B[2-15/1]-R0

HDC2B10-LC[20.1-21.9/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

HDC2B10-LC[22.1-24.9/0.1]-P[3-5/0.01]-B[2-15/1]-R0

HDC2B10-LC[22.1-24.9/0.1]-P[3-5/0.01]-B[2-15/1]-R[0.2-3.5/0.1]

HDC2B13-[16-35/0.1]-P[4-6.5/0.01]-B[1-19/1]-R0

HDC2B13-[16-35/0.1]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

HDC2B13-LC[13-15.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R0

HDC2B13-LC[13-15.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

HDC2B13-LC[17-19.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R0

HDC2B13-LC[17-19.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

HDC2B13-LC[20.1-21.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R0

HDC2B13-LC[20.1-21.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

HDC2B13-LC[22.1-24.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R0

HDC2B13-LC[22.1-24.9/0.1]-P[4-6.5/0.01]-B[1-19/1]-R[0.2-4.5/0.1]

HDC2B16-[16-35/0.1]-P[5-8/0.01]-B[2-19/1]-R0

HDC2B16-[16-35/0.1]-P[5-8/0.01]-B[2-19/1]-R[0.2-5.5/0.1]

HDC2B16-LC[13-15.9/0.1]-P[5-8/0.01]-B[2-19/1]-R0

HDC2B16-LC[13-15.9/0.1]-P[5-8/0.01]-B[2-19/1]-R[0.2-5.5/0.1]

HDC2B16-LC[17-19.9/0.1]-P[5-8/0.01]-B[2-19/1]-R0

HDC2B16-LC[17-19.9/0.1]-P[5-8/0.01]-B[2-19/1]-R[0.2-5.5/0.1]

HDC2B16-LC[20.1-21.9/0.1]-P[5-8/0.01]-B[2-19/1]-R0

HDC2B16-LC[20.1-21.9/0.1]-P[5-8/0.01]-B[2-19/1]-R[0.2-5.5/0.1]

HDC2B16-LC[22.1-24.9/0.1]-P[5-8/0.01]-B[2-19/1]-R0

HDC2B16-LC[22.1-24.9/0.1]-P[5-8/0.01]-B[2-19/1]-R[0.2-5.5/0.1]

HDC2B20-[16-35/0.1]-P[8-10/0.01]-B[2-19/1]-R0

HDC2B20-[16-35/0.1]-P[8-10/0.01]-B[2-19/1]-R[0.2-6/0.1]

HDC2B20-LC[13-15.9/0.1]-P[8-10/0.01]-B[2-19/1]-R0

HDC2B20-LC[13-15.9/0.1]-P[8-10/0.01]-B[2-19/1]-R[0.2-6/0.1]

HDC2B20-LC[17-19.9/0.1]-P[8-10/0.01]-B[2-19/1]-R0

HDC2B20-LC[17-19.9/0.1]-P[8-10/0.01]-B[2-19/1]-R[0.2-6/0.1]

HDC2B20-LC[20.1-21.9/0.1]-P[8-10/0.01]-B[2-19/1]-R0

HDC2B20-LC[20.1-21.9/0.1]-P[8-10/0.01]-B[2-19/1]-R[0.2-6/0.1]

HDC2B20-LC[22.1-24.9/0.1]-P[8-10/0.01]-B[2-19/1]-R0

HDC2B20-LC[22.1-24.9/0.1]-P[8-10/0.01]-B[2-19/1]-R[0.2-6/0.1]

外形状

刃先形状

材質

内部形状

D（シャンク径）

(mm)

B(先端部長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(先端径)

(mm)

Ｒ(先端部R)

(mm)

RoHS?

最小発注数量

ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	16 ～ 35	-	2.2 ～ 3	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	16 ～ 35	-	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	13 ～ 15.9	2.2 ～ 3	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	13 ～ 15.9	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	17 ～ 19.9	2.2 ～ 3	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	17 ～ 19.9	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	20.1 ～ 21.9	2.2 ～ 3	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	20.1 ～ 21.9	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	22.1 ～ 24.9	2.2 ～ 3	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	6	2 ～ 9	-	22.1 ～ 24.9	2.2 ～ 3	0.2 ～ 1.9	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	16 ～ 35	-	2.5 ～ 4	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	16 ～ 35	-	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	13 ～ 15.9	2.5 ～ 4	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	13 ～ 15.9	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	17 ～ 19.9	2.5 ～ 4	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	17 ～ 19.9	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	20.1 ～ 21.9	2.5 ～ 4	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	20.1 ～ 21.9	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	22.1 ～ 24.9	2.5 ～ 4	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	8	2 ～ 12	-	22.1 ～ 24.9	2.5 ～ 4	0.2 ～ 2.7	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	16 ～ 35	-	3 ～ 5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	16 ～ 35	-	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	13 ～ 15.9	3 ～ 5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	13 ～ 15.9	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	17 ～ 19.9	3 ～ 5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	17 ～ 19.9	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	20.1 ～ 21.9	3 ～ 5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	20.1 ～ 21.9	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	22.1 ～ 24.9	3 ～ 5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	10	2 ～ 15	-	22.1 ～ 24.9	3 ～ 5	0.2 ～ 3.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	16 ～ 35	-	4 ～ 6.5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	16 ～ 35	-	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	13 ～ 15.9	4 ～ 6.5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	13 ～ 15.9	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	17 ～ 19.9	4 ～ 6.5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	17 ～ 19.9	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	20.1 ～ 21.9	4 ～ 6.5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	20.1 ～ 21.9	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	22.1 ～ 24.9	4 ～ 6.5	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	13	1 ～ 19	-	22.1 ～ 24.9	4 ～ 6.5	0.2 ～ 4.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	16 ～ 35	-	5 ～ 8	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	16 ～ 35	-	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	13 ～ 15.9	5 ～ 8	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	13 ～ 15.9	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	17 ～ 19.9	5 ～ 8	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	17 ～ 19.9	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	20.1 ～ 21.9	5 ～ 8	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	20.1 ～ 21.9	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	22.1 ～ 24.9	5 ～ 8	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	16	2 ～ 19	-	22.1 ～ 24.9	5 ～ 8	0.2 ～ 5.5	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	16 ～ 35	-	8 ～ 10	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	16 ～ 35	-	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	13 ～ 15.9	8 ～ 10	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	13 ～ 15.9	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	17 ～ 19.9	8 ～ 10	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	17 ～ 19.9	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	20.1 ～ 21.9	8 ～ 10	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	20.1 ～ 21.9	8 ～ 10	0.2 ～ 6	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	22.1 ～ 24.9	8 ～ 10	0	10	1個
ヘッド付	2B	SKD11相当	逃げ角付	20	2 ～ 19	-	22.1 ～ 24.9	8 ～ 10	0.2 ～ 6	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ヘッド付きタイプかストレートタイプか選択可能な絞りダイです。材質はダイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

絞りダイ　スチールのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品絞りダイ　スチール	絞りダイ	絞りダイ　超硬	絞りダイ－Al-Cr系コーティング－	フリーサイズ絞りダイ－Al-Cr系コーティング－	廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	8日目	8日目	8日目〜	3日目
