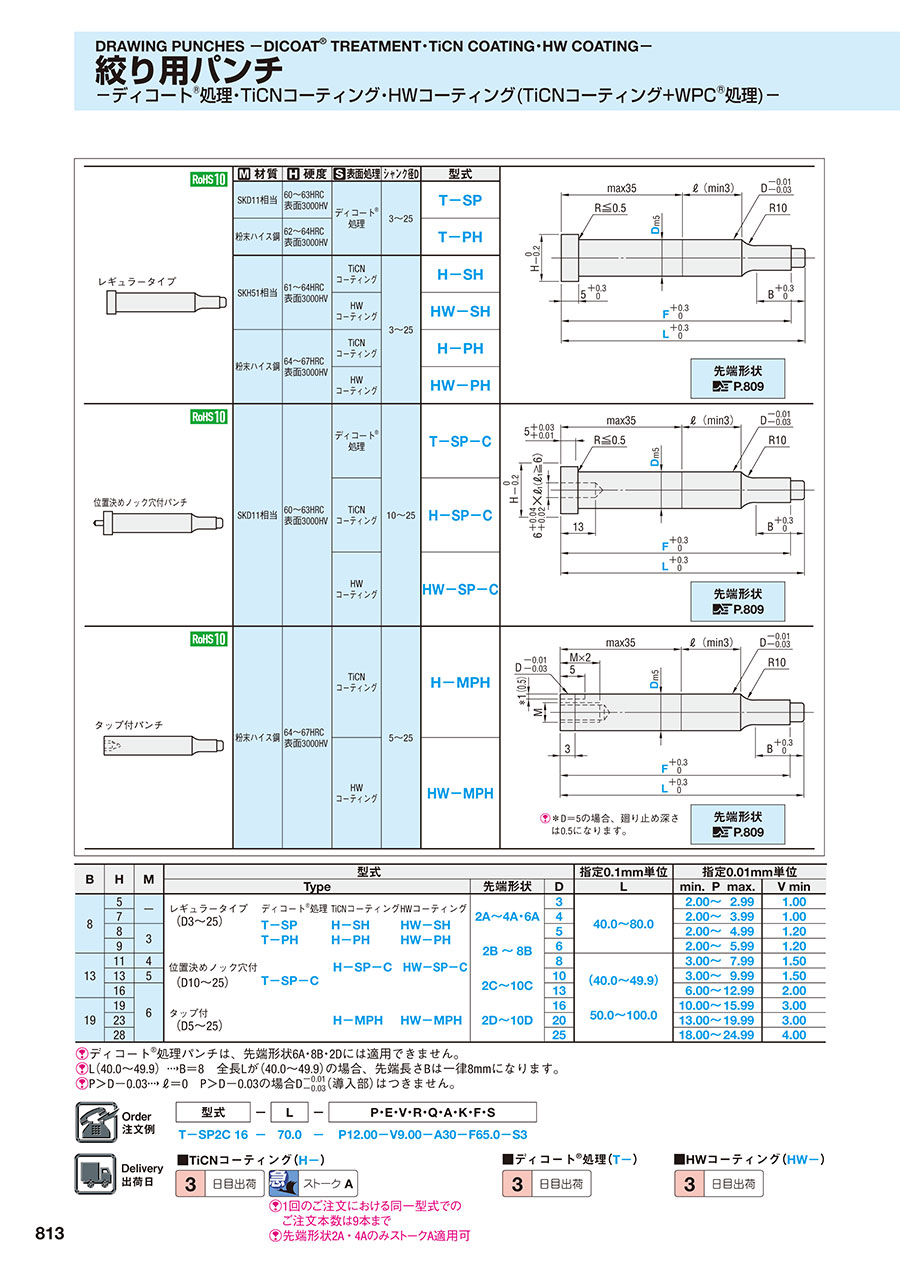

	材質	硬度	表面処理	シャンク径D	型式
レギュラータイプ	SKD11相当	60～63HRC 表面3000HV	ディコート® 処理	3～25	T-SP
	粉末ハイス鋼	62～64HRC 表面3000HV	ディコート® 処理	3～25	T-PH
	SKH51相当	61～64HRC 表面3000HV	TiCN コーティング	3～25	H-SH
	SKH51相当	61～64HRC 表面3000HV	HW コーティング		HW-SH
	粉末ハイス鋼	64～67HRC 表面3000HV	TiCN コーティング		H-PH
	粉末ハイス鋼	64～67HRC 表面3000HV	HW コーティング		HW-PH	先端形状 P.809
位置決めノック穴付パンチ	SKD11相当	60～63HRC 表面3000HV	ディコート® 処理	10～25	T-SP-C
			TiCN コーティング		H-SP-C
			HW コーティング		HW-SP-C	先端形状 P.809
タップ付パンチ	粉末ハイス鋼	64～67HRC 表面3000HV	TiCN コーティング	5～25	H-MPH
タップ付パンチ	粉末ハイス鋼	64～67HRC 表面3000HV	HW コーティング	5～25	HW-MPH	※D＝5の場合、廻り止め深さは0.5になります。先端形状 P.809

規格表

B	H	M	型式						指定0.1mm単位	指定0.01mm単位
B	H	M	Type				先端形状	D	L	min. P max.	V min
8	5	-		ディコート®処理	TiCN コーティング	HW コーティング	2A～4A・6A 2B～8B 2C～10C 2D～10D	3	40.0～80.0	2.00～2.99	1.00
	7	-		ディコート®処理	TiCN コーティング	HW コーティング		4		2.00～3.99	1.00
	8	3	レギュラータイプ（D3～25）	T-SP T-PH	H-SH H-PH	HW-SH HW-PH		5		2.00～4.99	1.20
	9	3	レギュラータイプ（D3～25）	T-SP T-PH	H-SH H-PH	HW-SH HW-PH		6		2.00～5.99	1.20
13	11	4	位置決めノック穴付（D10～25）	T-SP-C	H-SP-C	HW-SP-C		8	（40.0～49.9） 50.0～100.0	3.00～7.99	1.50
	13	5	位置決めノック穴付（D10～25）	T-SP-C	H-SP-C	HW-SP-C		10		3.00～9.99	1.50
	16	6	タップ付（D5～25）		H-MPH	HW-MPH		13		6.00～12.99	2.00
19	19		タップ付（D5～25）		H-MPH	HW-MPH		16		10.00～15.99	3.00
	23							20		13.00～19.99	3.00
	28							25		18.00～24.99	4.00

ディコート®処理パンチは、先端形状6A・8B・2Dには適用できません。
L（40.0～49.9）B＝8 全長Lが（40.0～49.9）の場合、先端長さBは一律8mmになります。
P＞D-0.03ℓ＝0 P＞D-0.03の場合D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工

P.1721

型番リスト

表示件数

...

134

型番

H-MPH2A5-[40-80/0.1]-P[2-5/0.01]-A[1-89/1]-F[10-79.9/0.1]

H-MPH2A5-[40-80/0.1]-PC[1.2-2/0.01]-A[1-89/1]-F[10-79.9/0.1]

H-MPH2A6-[40-80/0.1]-P[2-6/0.01]-A[1-89/1]-F[10-79.9/0.1]

H-MPH2A6-[40-80/0.1]-PC[1.2-1.99/0.01]-A[1-89/1]-F[10-79.9/0.1]

H-MPH2A8-[40-100/0.1]-P[3-8/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A8-[40-100/0.1]-PC[1.5-3/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A10-[40-100/0.1]-P[3-10/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A10-[40-100/0.1]-PC[1.5-3/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A13-[40-100/0.1]-P[6-13/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A13-[40-100/0.1]-PC[3-6/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A16-[40-100/0.1]-P[10-16/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A16-[40-100/0.1]-PC[5-10/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A20-[40-100/0.1]-P[13-20/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A20-[40-100/0.1]-PC[6.5-13/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A25-[40-100/0.1]-P[18-25/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2A25-[40-100/0.1]-PC[9-18/0.01]-A[1-89/1]-F[10-99.9/0.1]

H-MPH2B5-[40-80/0.1]-P[2-5/0.01]-R[0.1-15/0.1]

H-MPH2B5-[40-80/0.1]-PC[1.2-2/0.01]-R[0.1-15/0.1]

H-MPH2B6-[40-80/0.1]-P[2-6/0.01]-R[0.1-15/0.1]

H-MPH2B6-[40-80/0.1]-PC[1.2-1.99/0.01]-R[0.1-15/0.1]

H-MPH2B8-[40-100/0.1]-P[3-8/0.01]-R[0.1-15/0.1]

H-MPH2B8-[40-100/0.1]-PC[1.5-2.99/0.01]-R[0.1-15/0.1]

H-MPH2B10-[40-100/0.1]-P[3-10/0.01]-R[0.5-15/0.1]

H-MPH2B10-[40-100/0.1]-PC[1.5-3/0.01]-R[0.5-15/0.1]

H-MPH2B13-[40-100/0.1]-P[6-13/0.01]-R[0.1-15/0.1]

H-MPH2B13-[40-100/0.1]-PC[3-6/0.01]-R[0.1-15/0.1]

H-MPH2B16-[40-100/0.1]-P[10-16/0.01]-R[0.1-15/0.1]

H-MPH2B16-[40-100/0.1]-PC[5-10/0.01]-R[0.1-15/0.1]

H-MPH2B20-[40-100/0.1]-P[13-20/0.01]-R[0.1-15/0.1]

H-MPH2B20-[40-100/0.1]-PC[6.5-13/0.01]-R[0.1-15/0.1]

H-MPH2B25-[40-100/0.1]-P[18-25/0.01]-R[0.1-15/0.1]

H-MPH2B25-[40-100/0.1]-PC[9-18/0.01]-R[0.1-15/0.1]

H-MPH2C5-[40-80/0.1]-P[2-5/0.01]-V[1.2-4.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2C5-[40-80/0.1]-PC[1-2/0.01]-V[1.2-4.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2C6-[40-80/0.1]-P[2-6/0.01]-V[1.2-5.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2C6-[40-80/0.1]-PC[1-1.99/0.01]-V[1.2-5.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2C8-[40-100/0.1]-P[3-8/0.01]-V[1.5-7.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C8-[40-100/0.1]-PC[1.5-2.99/0.01]-V[1.5-7.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C10-[40-100/0.1]-P[3-10/0.01]-V[1.5-9.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C10-[40-100/0.1]-PC[1.5-3/0.01]-V[1.5-9.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C13-[40-100/0.1]-P[6-13/0.01]-V[2-12.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-26/0.1]

H-MPH2C13-[40-100/0.1]-PC[3-6/0.01]-V[2-12.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-26/0.1]

H-MPH2C16-[40-100/0.1]-P[10-16/0.01]-V[3-15.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C16-[40-100/0.1]-PC[5-10/0.01]-V[3-15.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C20-[40-100/0.1]-P[13-20/0.01]-V[3-19.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C20-[40-100/0.1]-PC[6.5-13/0.01]-V[3-19.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C25-[40-100/0.1]-P[18-25/0.01]-V[4-24.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2C25-[40-100/0.1]-PC[9-18/0.01]-V[4-24.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D5-[40-80/0.1]-P[2-5/0.01]-E[1.1-4.9/0.01]-V[1.2-4.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2D5-[40-80/0.1]-PC[1-2/0.01]-E[1.1-4.9/0.01]-V[1.2-4.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2D6-[40-80/0.1]-P[2-6/0.01]-E[1.3-5.9/0.01]-V[1.2-5.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2D6-[40-80/0.1]-PC[1-1.99/0.01]-E[1.3-5.9/0.01]-V[1.2-5.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]

H-MPH2D8-[40-100/0.1]-P[3-8/0.01]-E[1.3-7.9/0.01]-V[1.5-7.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D8-[40-100/0.1]-PC[1.5-2.99/0.01]-E[1.3-7.9/0.01]-V[1.5-7.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D10-[40-100/0.1]-P[3-10/0.01]-E[1.6-9.9/0.01]-V[1.5-9.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D10-[40-100/0.1]-PC[1.5-3/0.01]-E[1.6-9.9/0.01]-V[1.5-9.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D13-[40-100/0.1]-P[6-13/0.01]-E[2.1-12.9/0.01]-V[2-12.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D13-[40-100/0.1]-PC[3-6/0.01]-E[2.1-12.9/0.01]-V[2-12.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D16-[40-100/0.1]-P[10-16/0.01]-E[3.1-15.9/0.01]-V[3-15.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

H-MPH2D16-[40-100/0.1]-PC[5-10/0.01]-E[3.1-15.9/0.01]-V[3-15.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]

刃先形状

材質

表面処理

シャンク(取付部)形状

D(シャンク径)

(mm)

刃先形状

L(全長)

(mm)

PC(P寸法変更)

(mm)

(°)

(mm)

(°)

(mm)

(°)

RoHS?

最小発注数量

2A	粉末ハイス鋼	TiCN	タップ付	5	2A	40 ～ 80	-	1 ～ 89	-	10 ～ 79.9	-	2 ～ 5	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	5	2A	40 ～ 80	1.2 ～ 2	1 ～ 89	-	10 ～ 79.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	6	2A	40 ～ 80	-	1 ～ 89	-	10 ～ 79.9	-	2 ～ 6	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	6	2A	40 ～ 80	1.2 ～ 1.99	1 ～ 89	-	10 ～ 79.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	8	2A	40 ～ 100	-	1 ～ 89	-	10 ～ 99.9	-	3 ～ 8	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	8	2A	40 ～ 100	1.5 ～ 3	1 ～ 89	-	10 ～ 99.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	10	2A	40 ～ 100	-	1 ～ 89	-	10 ～ 99.9	-	3 ～ 10	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	10	2A	40 ～ 100	1.5 ～ 3	1 ～ 89	-	10 ～ 99.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	13	2A	40 ～ 100	-	1 ～ 89	-	10 ～ 99.9	-	6 ～ 13	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	13	2A	40 ～ 100	3 ～ 6	1 ～ 89	-	10 ～ 99.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	16	2A	40 ～ 100	-	1 ～ 89	-	10 ～ 99.9	-	10 ～ 16	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	16	2A	40 ～ 100	5 ～ 10	1 ～ 89	-	10 ～ 99.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	20	2A	40 ～ 100	-	1 ～ 89	-	10 ～ 99.9	-	13 ～ 20	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	20	2A	40 ～ 100	6.5 ～ 13	1 ～ 89	-	10 ～ 99.9	-	-	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	25	2A	40 ～ 100	-	1 ～ 89	-	10 ～ 99.9	-	18 ～ 25	-	-	-	-	-	10	1個
2A	粉末ハイス鋼	TiCN	タップ付	25	2A	40 ～ 100	9 ～ 18	1 ～ 89	-	10 ～ 99.9	-	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	5	2B	40 ～ 80	-	-	-	-	-	2 ～ 5	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	5	2B	40 ～ 80	1.2 ～ 2	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	6	2B	40 ～ 80	-	-	-	-	-	2 ～ 6	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	6	2B	40 ～ 80	1.2 ～ 1.99	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	8	2B	40 ～ 100	-	-	-	-	-	3 ～ 8	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	8	2B	40 ～ 100	1.5 ～ 2.99	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	10	2B	40 ～ 100	-	-	-	-	-	3 ～ 10	-	0.5 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	10	2B	40 ～ 100	1.5 ～ 3	-	-	-	-	-	-	0.5 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	13	2B	40 ～ 100	-	-	-	-	-	6 ～ 13	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	13	2B	40 ～ 100	3 ～ 6	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	16	2B	40 ～ 100	-	-	-	-	-	10 ～ 16	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	16	2B	40 ～ 100	5 ～ 10	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	20	2B	40 ～ 100	-	-	-	-	-	13 ～ 20	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	20	2B	40 ～ 100	6.5 ～ 13	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	25	2B	40 ～ 100	-	-	-	-	-	18 ～ 25	-	0.1 ～ 15	-	-	-	10	1個
2B	粉末ハイス鋼	TiCN	タップ付	25	2B	40 ～ 100	9 ～ 18	-	-	-	-	-	-	0.1 ～ 15	-	-	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	5	2C	40 ～ 80	-	1 ～ 89	-	10 ～ 78	-	2 ～ 5	-	-	1 ～ 20	1.2 ～ 4.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	5	2C	40 ～ 80	1 ～ 2	1 ～ 89	-	10 ～ 78	-	-	-	-	1 ～ 20	1.2 ～ 4.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	6	2C	40 ～ 80	-	1 ～ 89	-	10 ～ 78	-	2 ～ 6	-	-	1 ～ 20	1.2 ～ 5.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	6	2C	40 ～ 80	1 ～ 1.99	1 ～ 89	-	10 ～ 78	-	-	-	-	1 ～ 20	1.2 ～ 5.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	8	2C	40 ～ 100	-	1 ～ 89	-	10 ～ 98	-	3 ～ 8	-	-	1 ～ 20	1.5 ～ 7.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	8	2C	40 ～ 100	1.5 ～ 2.99	1 ～ 89	-	10 ～ 98	-	-	-	-	1 ～ 20	1.5 ～ 7.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	10	2C	40 ～ 100	-	1 ～ 89	-	10 ～ 98	-	3 ～ 10	-	-	1 ～ 20	1.5 ～ 9.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	10	2C	40 ～ 100	1.5 ～ 3	1 ～ 89	-	10 ～ 98	-	-	-	-	1 ～ 20	1.5 ～ 9.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	13	2C	40 ～ 100	-	1 ～ 89	-	10 ～ 98	-	6 ～ 13	-	-	1 ～ 26	2 ～ 12.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	13	2C	40 ～ 100	3 ～ 6	1 ～ 89	-	10 ～ 98	-	-	-	-	1 ～ 26	2 ～ 12.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	16	2C	40 ～ 100	-	1 ～ 89	-	10 ～ 98	-	10 ～ 16	-	-	1 ～ 20	3 ～ 15.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	16	2C	40 ～ 100	5 ～ 10	1 ～ 89	-	10 ～ 98	-	-	-	-	1 ～ 20	3 ～ 15.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	20	2C	40 ～ 100	-	1 ～ 89	-	10 ～ 98	-	13 ～ 20	-	-	1 ～ 20	3 ～ 19.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	20	2C	40 ～ 100	6.5 ～ 13	1 ～ 89	-	10 ～ 98	-	-	-	-	1 ～ 20	3 ～ 19.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	25	2C	40 ～ 100	-	1 ～ 89	-	10 ～ 98	-	18 ～ 25	-	-	1 ～ 20	4 ～ 24.96	-	10	1個
2C	粉末ハイス鋼	TiCN	タップ付	25	2C	40 ～ 100	9 ～ 18	1 ～ 89	-	10 ～ 98	-	-	-	-	1 ～ 20	4 ～ 24.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	5	2D	40 ～ 80	-	20 ～ 89	1.1 ～ 4.9	10 ～ 78	1 ～ 89	2 ～ 5	-	-	1 ～ 20	1.2 ～ 4.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	5	2D	40 ～ 80	1 ～ 2	20 ～ 89	1.1 ～ 4.9	10 ～ 78	1 ～ 89	-	-	-	1 ～ 20	1.2 ～ 4.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	6	2D	40 ～ 80	-	20 ～ 89	1.3 ～ 5.9	10 ～ 78	1 ～ 89	2 ～ 6	-	-	1 ～ 20	1.2 ～ 5.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	6	2D	40 ～ 80	1 ～ 1.99	20 ～ 89	1.3 ～ 5.9	10 ～ 78	1 ～ 89	-	-	-	1 ～ 20	1.2 ～ 5.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	8	2D	40 ～ 100	-	20 ～ 89	1.3 ～ 7.9	10 ～ 98	1 ～ 89	3 ～ 8	-	-	1 ～ 20	1.5 ～ 7.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	8	2D	40 ～ 100	1.5 ～ 2.99	20 ～ 89	1.3 ～ 7.9	10 ～ 98	1 ～ 89	-	-	-	1 ～ 20	1.5 ～ 7.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	10	2D	40 ～ 100	-	20 ～ 89	1.6 ～ 9.9	10 ～ 98	1 ～ 89	3 ～ 10	-	-	1 ～ 20	1.5 ～ 9.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	10	2D	40 ～ 100	1.5 ～ 3	20 ～ 89	1.6 ～ 9.9	10 ～ 98	1 ～ 89	-	-	-	1 ～ 20	1.5 ～ 9.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	13	2D	40 ～ 100	-	20 ～ 89	2.1 ～ 12.9	10 ～ 98	1 ～ 89	6 ～ 13	-	-	1 ～ 20	2 ～ 12.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	13	2D	40 ～ 100	3 ～ 6	20 ～ 89	2.1 ～ 12.9	10 ～ 98	1 ～ 89	-	-	-	1 ～ 20	2 ～ 12.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	16	2D	40 ～ 100	-	20 ～ 89	3.1 ～ 15.9	10 ～ 98	1 ～ 89	10 ～ 16	-	-	1 ～ 20	3 ～ 15.96	-	10	1個
2D	粉末ハイス鋼	TiCN	タップ付	16	2D	40 ～ 100	5 ～ 10	20 ～ 89	3.1 ～ 15.9	10 ～ 98	1 ～ 89	-	-	-	1 ～ 20	3 ～ 15.96	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

134

基本情報

基本情報

絞りを主体とした成形加工向けのパンチです。耐摩耗性、耐焼付性、靭性を向上させるディコートⓇ処理、耐摩耗性を向上させるTiCNコーティング、TiCNコーティングの下地にWPCⓇ処理を行い、被膜の密着性、耐摩耗性、疲労強度、耐焼付性を向上させるHWコーティングの3種類から選択できます。シャンク形状はレギュラータイプ、位置決めノック穴付タイプ、タップ付タイプから選択可能です。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

絞り用パンチ　－ディコート処理・コーティングTiCN処理・HWコート処理－のレビュー

4.6平均満足度：4.65件のレビュー

星5
80%
星4
0%
星3
20%
星2
0%
星1
0%

バーリング加工用

満足度：5.02021/11/02

コーティングとの相性が良い為、溶着した材料カスの発生が少ない。重宝しています。

1人が参考にしています。

真ん中を打ちぬいて回りの形状を作るために使用しています

満足度：5.02023/03/23

真ん中を打ちぬいて回りの形状を作るために使用しています。サイズがちょうどよくスムーズに使えました。サイズのリミットがオー...もっと読む

0人が参考にしています。

SUSの孔加工に使用

満足度：5.02021/10/08

今までは、購入したパンチを外注でコーティングしていましたが、コーティングがされたパンチを購入できる為、手配する手間がな...もっと読む

0人が参考にしています。

金型に使用

満足度：3.02021/01/12

形状が斜めの箇所に設置しました。根元が太く強度はありそうですね。ただ、注文方法がかなり複雑です。

0人が参考にしています。

製品の穴抜き

満足度：5.02018/09/24

鍛造品の穴抜き加工に使用してます。絞り加工では無いですが、焼き付き防止の為にコーティングパンチを使用。長持ちしてます。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品絞り用パンチ　－ディコート処理・コーティングTiCN処理・HWコート処理－	絞り用ジェクタパンチ　－ディコート処理・コーティングTiCN処理－	絞り用パンチ-RXコート処理・HXコート処理-	絞り用パンチ　　DLCコート処理	絞り用ジェクタパンチ　　DLCコート処理	絞り用パンチ　－ノーマル・ラップ仕上げ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目	10日目〜	8日目	8日目	3日目
ジェクタ有無	無	有	無	無	有	無
