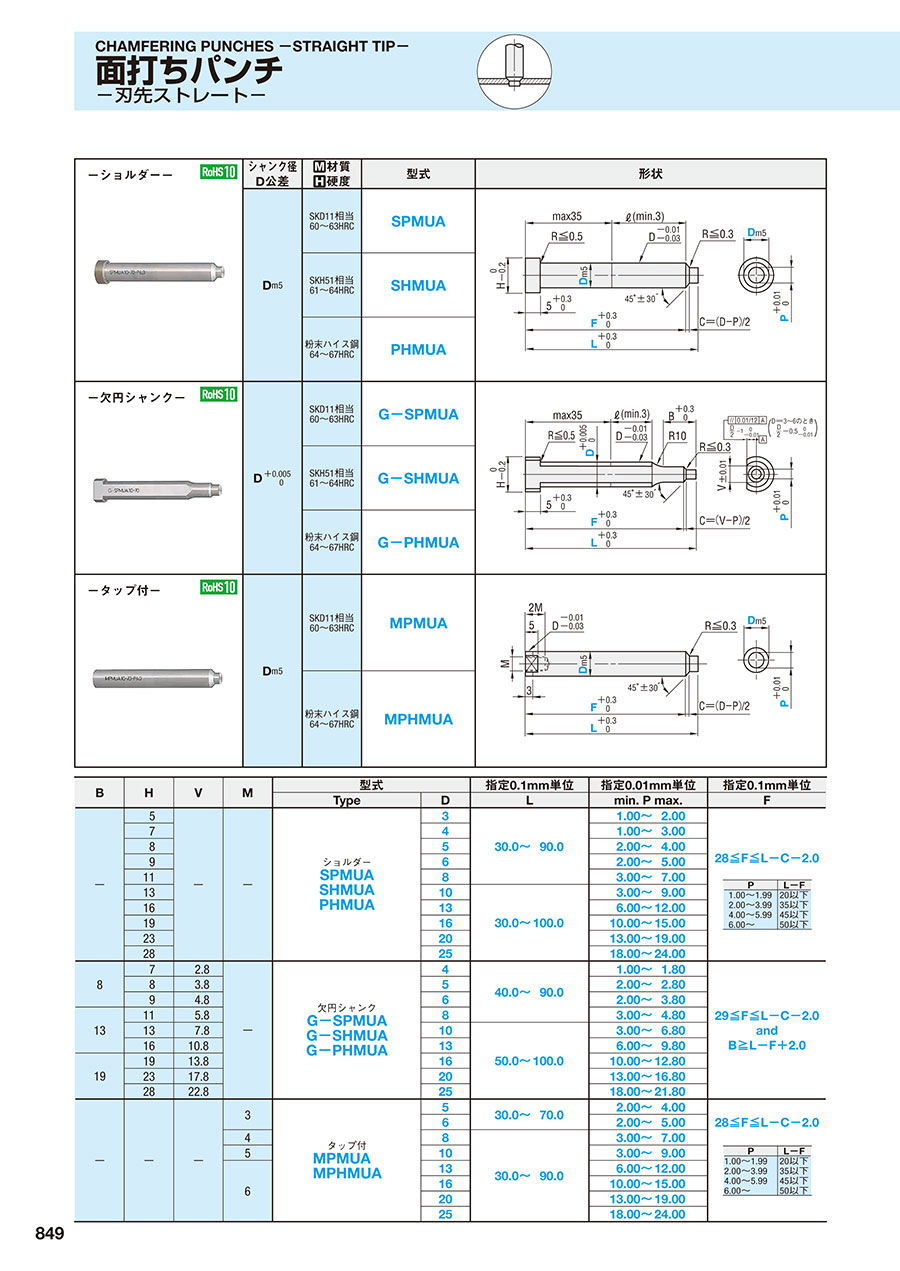

	シャンク径	材質硬度	型式	形状
-ショルダー-	D公差	材質硬度	型式	形状
	D_m5	SKD11相当 60～63HRC	SPMUA
		SKH51相当 61～64HRC	SHMUA
		粉末ハイス鋼 64～67HRC	PHMUA
-欠円シャンク-	D +0.005/0	SKD11相当 60～63HRC	G-SPMUA
		SKH51相当 61～64HRC	G-SHMUA
		粉末ハイス鋼 64～67HRC	G-PHMUA
-タップ付-	D_m5	SKD11相当 60～63HRC	MPMUA
	D_m5	粉末ハイス鋼 64～67HRC	MPHMUA

規格表

B	H	V	M	型式		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位
B	H	V	M	Type	D	L	min. P max.	F
-	5	-	-	ショルダー SPMUA SHMUA PHMUA	3	30.0～90.0	1.00～2.00	28≦F≦L-C-2.0
	7				4		1.00～3.00
	8				5		2.00～4.00
	9				6		2.00～5.00
	11				8		3.00～7.00
	13				10	30.0～100.0	3.00～9.00
	16				13		6.00～12.00
	19				16		10.00～15.00
	23				20		13.00～19.00
	28				25		18.00～24.00
8	7	2.8	-	欠円シャンク G-SPMUA G-SHMUA G-PHMUA	4	40.0～90.0	1.00～1.80	29≦F≦L-C-2.0 and B≧L-F+2.0
	8	3.8			5		2.00～2.80
	9	4.8			6		2.00～3.80
13	11	5.8			8		3.00～4.80
	13	7.8			10	50.0～100.0	3.00～6.80
	16	10.8			13		6.00～9.80
19	19	13.8			16		10.00～12.80
	23	17.8			20		13.00～16.80
	28	22.8			25		18.00～21.80
-	-	-	3	タップ付 MPMUA MPHMUA	5	30.0～70.0	2.00～4.00	28≦F≦L-C-2.0
			3		6	30.0～70.0	2.00～5.00
			4		8	30.0～90.0	3.00～7.00
			5		10		3.00～9.00
			6		13		6.00～12.00
					16		10.00～15.00
					20		13.00～19.00
					25		18.00～24.00

注文例

出荷日

追加工

P.1721

外形図・製品仕様

	表面処理	材質硬度	型式	形状
-ショルダ-- -TiCNコーティング-	TiCN コーティング表面処理3000HV	SKH51相当 61～64HRC	H-SHMUA
-ショルダ-- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	H-PHMUA	コーティング処理品の刃先端面の研磨はコーティング前に行っております。
-欠円シャンク- -TiCNコーティング-	TiCN コーティング表面処理3000HV	SKH51相当 61～64HRC	GH-SHMUA
-欠円シャンク- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	GH-PHMUA	コーティング処理品の刃先端面の研磨はコーティング前に行っております。
-タップ付- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	H-MPHMUA
-タップ付- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	H-MPHMUA	TiCNコーティング品の刃先端面の研磨はコーティング前に行っております。

規格表

B	H	V	M	型式		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位
B	H	V	M	Type	D	L	min. P max.	F
-	5	-	-	ショルダー TiCNコーティング H-SHMUA H-PHMUA	3	30.0～90.0	1.00～2.00	28≦F≦L-C-2.0
	7				4		1.00～3.00
	8				5		2.00～4.00
	9				6		2.00～5.00
	11				8		3.00～7.00
	13				10	30.0～100.0	3.00～9.00
	16				13		6.00～12.00
	19				16		10.00～15.00
	23				20		13.00～19.00
	28				25		18.00～24.00
8	7	2.8	-	欠円シャンク TiCNコーティング GH-SHMUA GH-PHMUA	4	40.0～90.0	1.00～1.80	29≦F≦L-C-2.0 and B≧L-F+2.0
	8	3.8			5		2.00～2.80
	9	4.8			6		2.00～3.80
13	11	5.8			8		3.00～4.80
	13	7.8			10	50.0～100.0	3.00～6.80
	16	10.8			13		6.00～9.80
19	19	13.8			16		10.00～12.80
	23	17.8			20		13.00～16.80
	28	22.8			25		18.00～21.80
-	-	-	3	タップ付 TiCNコーティング H-MPHMUA	5	30.0～70.0	2.00～4.00	28≦F≦L-C-2.0
			3		6	30.0～70.0	2.00～5.00
			4		8	30.0～90.0	3.00～7.00
			5		10		3.00～9.00
			6		13		6.00～12.00
					16		10.00～15.00
					20		13.00～19.00
					25		18.00～24.00

注文例

出荷日

■TiCNコーティング（H-）

面打ちパンチ Aタイプ

追加工

P.1721

外形図・製品仕様

	シャンク径	材質硬度	型式	形状
	D公差	材質硬度	型式	形状
-ショルダー-	D_m5	SKD11相当 60～63HRC	SRMUA
		SKH51相当 61～64HRC	HSRMUA
		粉末ハイス鋼 64～67HRC	PSRMUA	RT（※） P＜8の先端には危険防止のために丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712
-欠円シャンク-	D +0.005/0	SKD11相当 60～63HRC	G-SRMUA
		SKH51相当 61～64HRC	G-HSRMUA
		粉末ハイス鋼 64～67HRC	G-PSRMUA	RT（※） P＜8の先端には危険防止のために丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712
-タップ付-	D_m5	SKD11相当 60～63HRC	MRMUA
-タップ付-	D_m5	粉末ハイス鋼 64～67HRC	MRHMUA	RT（※） P＜8の先端には危険防止のために丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712

規格表

B	H	V	M	型式		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位
B	H	V	M	Type	D	L	min. P max.	F
-	5	-	-	ショルダー SRMUA HSRMUA PSRMUA	3	30.0～90.0	1.00～2.00	28≦F≦L-C-2.0
	7				4		1.00～3.00
	8				5		2.00～4.00
	9				6		2.00～5.00
	11				8		3.00～7.00
	13				10	30.0～100.0	3.00～9.00
	16				13		6.00～12.00
	19				16		10.00～15.00
	23				20		13.00～19.00
	28				25		18.00～24.00
8	7	2.8	-	欠円シャンク G-SRMUA G-HSRMUA G-PSRMUA	4	40.0～90.0	1.00～1.80	29≦F≦L-C-2.0 and B≧L-F+2.0
	8	3.8			5		2.00～2.80
	9	4.8			6		2.00～3.80
13	11	5.8			8		3.00～4.80
	13	7.8			10	50.0～100.0	3.00～6.80
	16	10.8			13		6.00～9.80
19	19	13.8			16		10.00～12.80
	23	17.8			20		13.00～16.80
	28	22.8			25		18.00～21.80
-	-	-	3	タップ付 MRMUA MRHMUA	5	30.0～70.0	2.00～4.00	28≦F≦L-C-2.0
			3		6	30.0～70.0	2.00～5.00
			4		8	30.0～90.0	3.00～7.00
			5		10		3.00～9.00
			6		13		6.00～12.00
					16		10.00～15.00
					20		13.00～19.00
					25		18.00～24.00

注文例

出荷日

追加工

P.1721

外形図・製品仕様

	表面処理	材質硬度	型式	形状
-ショルダ-- -TiCNコーティング-	TiCN コーティング表面処理3000HV	SKH51相当 61～64HRC	TiCNコーティング H-HSRMUA
-ショルダ-- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	TiCNコーティング H-PSRMUA	コーティング処理品の先端の研磨はコーティング前に行っております。 RT（※） P＜8の先端には危険防止のために丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（NWコーティング適用不可）先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712
-欠円シャンク- -TiCNコーティング-	TiCN コーティング表面処理3000HV	SKH51相当 61～64HRC	TiCNコーティング GH-HSRMUA
-欠円シャンク- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	TiCNコーティング GH-PSRMUA	コーティング処理品の先端の研磨はコーティング前に行っております。 RT（※） P＜8の先端には危険防止のために丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（NWコーティング適用不可）先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712
-タップ付- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	TiCNコーティング H-MRHMUA
-タップ付- -TiCNコーティング-	TiCN コーティング表面処理3000HV	粉末ハイス鋼 64～67HRC	TiCNコーティング H-MRHMUA	コーティング処理品の先端の研磨はコーティング前に行っております。 RT（※） P＜8の先端には危険防止のために丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（NWコーティング適用不可）先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712

規格表

B	H	V	M	型式		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位
B	H	V	M	Type	D	L	min. P max.	F
-	5	-	-	ショルダー TiCNコーティング H-HSRMUA H-PSRMUA	3	30.0～90.0	1.00～2.00	28≦F≦L-C-2.0
	7				4		1.00～3.00
	8				5		2.00～4.00
	9				6		2.00～5.00
	11				8		3.00～7.00
	13				10	30.0～100.0	3.00～9.00
	16				13		6.00～12.00
	19				16		10.00～15.00
	23				20		13.00～19.00
	28				25		18.00～24.00
8	7	2.8	-	欠円シャンク TiCNコーティング GH-HSRMUA GH-PSRMUA	4	40.0～90.0	1.00～1.80	29≦F≦L-C-2.0 and B≧L-F+2.0
	8	3.8			5		2.00～2.80
	9	4.8			6		2.00～3.80
13	11	5.8			8		3.00～4.80
	13	7.8			10	50.0～100.0	3.00～6.80
	16	10.8			13		6.00～9.80
19	19	13.8			16		10.00～12.80
	23	17.8			20		13.00～16.80
	28	22.8			25		18.00～21.80
-	-	-	3	タップ付 TiCNコーティング H-MRHMUA	5	30.0～70.0	2.00～4.00	28≦F≦L-C-2.0
			3		6	30.0～70.0	2.00～5.00
			4		8	30.0～90.0	3.00～7.00
			5		10		3.00～9.00
			6		13		6.00～12.00
					16		10.00～15.00
					20		13.00～19.00
					25		18.00～24.00

注文例

出荷日

■TiCNコーティング（H-）

面打ちパンチ Aタイプ

追加工

P.1721

型番リスト

表示件数

...

型番

G-HSRMUA4-[40-90/0.1]-P[1-1.8/0.01]-F[29-87.5/0.1]

G-HSRMUA5-[40-90/0.1]-P[2-2.8/0.01]-F[29-87.5/0.1]

G-HSRMUA5-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-HSRMUA6-[40-90/0.1]-P[2-3.8/0.01]-F[29-87.5/0.1]

G-HSRMUA6-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-HSRMUA8-[40-90/0.1]-P[3-4.8/0.01]-F[29-87.5/0.1]

G-HSRMUA8-[40-90/0.1]-PC[1.5-2.99/0.01]-F[29-87.5/0.1]

G-HSRMUA10-[50-100/0.1]-P[3-6.8/0.01]-F[29-97.5/0.1]

G-HSRMUA10-[50-100/0.1]-PC[1.5-2.99/0.01]-F[29-97.5/0.1]

G-HSRMUA13-[50-100/0.1]-P[6-9.8/0.01]-F[29-97.5/0.1]

G-HSRMUA13-[50-100/0.1]-PC[3-5.99/0.01]-F[29-97.5/0.1]

G-HSRMUA16-[50-100/0.1]-P[10-12.8/0.01]-F[29-97.5/0.1]

G-HSRMUA16-[50-100/0.1]-PC[5-9.99/0.01]-F[29-97.5/0.1]

G-HSRMUA20-[50-100/0.1]-P[13-16.8/0.01]-F[29-97.5/0.1]

G-HSRMUA20-[50-100/0.1]-PC[6.5-12.99/0.01]-F[29-97.5/0.1]

G-HSRMUA25-[50-100/0.1]-P[18-21.8/0.01]-F[29-97.5/0.1]

G-HSRMUA25-[50-100/0.1]-PC[9-17.99/0.01]-F[29-97.5/0.1]

G-PHMUA4-[40-90/0.1]-P[1-1.8/0.01]-F[29-87.5/0.1]

G-PHMUA5-[40-90/0.1]-P[2-2.8/0.01]-F[29-87.5/0.1]

G-PHMUA5-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-PHMUA6-[40-90/0.1]-P[2-3.8/0.01]-F[29-87.5/0.1]

G-PHMUA6-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-PHMUA8-[40-90/0.1]-P[3-4.8/0.01]-F[29-87.5/0.1]

G-PHMUA8-[40-90/0.1]-PC[1.5-2.99/0.01]-F[29-87.5/0.1]

G-PHMUA10-[50-100/0.1]-P[3-6.8/0.01]-F[29-97.5/0.1]

G-PHMUA10-[50-100/0.1]-PC[1.5-2.99/0.01]-F[29-97.5/0.1]

G-PHMUA13-[50-100/0.1]-P[6-9.8/0.01]-F[29-97.5/0.1]

G-PHMUA13-[50-100/0.1]-PC[3-5.99/0.01]-F[29-97.5/0.1]

G-PHMUA16-[50-100/0.1]-P[10-12.8/0.01]-F[29-97.5/0.1]

G-PHMUA16-[50-100/0.1]-PC[5-9.99/0.01]-F[29-97.5/0.1]

G-PHMUA20-[50-100/0.1]-P[13-16.8/0.01]-F[29-97.5/0.1]

G-PHMUA20-[50-100/0.1]-PC[6.5-12.99/0.01]-F[29-97.5/0.1]

G-PHMUA25-[50-100/0.1]-P[18-21.8/0.01]-F[29-97.5/0.1]

G-PHMUA25-[50-100/0.1]-PC[9-17.99/0.01]-F[29-97.5/0.1]

G-PSRMUA4-[40-90/0.1]-P[1-1.8/0.01]-F[29-87.5/0.1]

G-PSRMUA5-[40-90/0.1]-P[2-2.8/0.01]-F[29-87.5/0.1]

G-PSRMUA5-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-PSRMUA6-[40-90/0.1]-P[2-3.8/0.01]-F[29-87.5/0.1]

G-PSRMUA6-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-PSRMUA8-[40-90/0.1]-P[3-4.8/0.01]-F[29-87.5/0.1]

G-PSRMUA8-[40-90/0.1]-PC[1.5-2.99/0.01]-F[29-87.5/0.1]

G-PSRMUA10-[50-100/0.1]-P[3-6.8/0.01]-F[29-97.5/0.1]

G-PSRMUA10-[50-100/0.1]-PC[1.5-2.99/0.01]-F[29-97.5/0.1]

G-PSRMUA13-[50-100/0.1]-P[6-9.8/0.01]-F[29-97.5/0.1]

G-PSRMUA13-[50-100/0.1]-PC[3-5.99/0.01]-F[29-97.5/0.1]

G-PSRMUA16-[50-100/0.1]-P[10-12.8/0.01]-F[29-97.5/0.1]

G-PSRMUA16-[50-100/0.1]-PC[5-9.99/0.01]-F[29-97.5/0.1]

G-PSRMUA20-[50-100/0.1]-P[13-16.8/0.01]-F[29-97.5/0.1]

G-PSRMUA20-[50-100/0.1]-PC[6.5-12.99/0.01]-F[29-97.5/0.1]

G-PSRMUA25-[50-100/0.1]-P[18-21.8/0.01]-F[29-97.5/0.1]

G-PSRMUA25-[50-100/0.1]-PC[9-17.99/0.01]-F[29-97.5/0.1]

G-SHMUA4-[40-90/0.1]-P[1-1.8/0.01]-F[29-87.5/0.1]

G-SHMUA5-[40-90/0.1]-P[2-2.8/0.01]-F[29-87.5/0.1]

G-SHMUA5-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-SHMUA6-[40-90/0.1]-P[2-3.8/0.01]-F[29-87.5/0.1]

G-SHMUA6-[40-90/0.1]-PC[1-1.99/0.01]-F[29-87.5/0.1]

G-SHMUA8-[40-90/0.1]-P[3-4.8/0.01]-F[29-87.5/0.1]

G-SHMUA8-[40-90/0.1]-PC[1.5-2.99/0.01]-F[29-87.5/0.1]

G-SHMUA10-[50-100/0.1]-P[3-6.8/0.01]-F[29-97.5/0.1]

G-SHMUA10-[50-100/0.1]-PC[1.5-2.99/0.01]-F[29-97.5/0.1]

先端形状

材質

表面処理

シャンク(取付部)形状

D(シャンク径)

(mm)

L(全長)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

Aタイプ先端パイロット	SKH51相当	なし	欠円	4	40 ～ 90	1 ～ 1.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	5	40 ～ 90	2 ～ 2.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	5	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	6	40 ～ 90	2 ～ 3.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	6	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	8	40 ～ 90	3 ～ 4.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	8	40 ～ 90	-	1.5 ～ 2.99	29 ～ 87.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	10	50 ～ 100	3 ～ 6.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	10	50 ～ 100	-	1.5 ～ 2.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	13	50 ～ 100	6 ～ 9.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	13	50 ～ 100	-	3 ～ 5.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	16	50 ～ 100	10 ～ 12.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	16	50 ～ 100	-	5 ～ 9.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	20	50 ～ 100	13 ～ 16.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	20	50 ～ 100	-	6.5 ～ 12.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	25	50 ～ 100	18 ～ 21.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	SKH51相当	なし	欠円	25	50 ～ 100	-	9 ～ 17.99	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	4	40 ～ 90	1 ～ 1.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	5	40 ～ 90	2 ～ 2.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	5	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	6	40 ～ 90	2 ～ 3.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	6	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	8	40 ～ 90	3 ～ 4.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	8	40 ～ 90	-	1.5 ～ 2.99	29 ～ 87.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	10	50 ～ 100	3 ～ 6.8	-	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	10	50 ～ 100	-	1.5 ～ 2.99	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	13	50 ～ 100	6 ～ 9.8	-	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	13	50 ～ 100	-	3 ～ 5.99	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	16	50 ～ 100	10 ～ 12.8	-	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	16	50 ～ 100	-	5 ～ 9.99	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	20	50 ～ 100	13 ～ 16.8	-	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	20	50 ～ 100	-	6.5 ～ 12.99	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	25	50 ～ 100	18 ～ 21.8	-	29 ～ 97.5	10	1個
Aタイプ先端ストレート	粉末ハイス鋼	なし	欠円	25	50 ～ 100	-	9 ～ 17.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	4	40 ～ 90	1 ～ 1.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	5	40 ～ 90	2 ～ 2.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	5	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	6	40 ～ 90	2 ～ 3.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	6	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	8	40 ～ 90	3 ～ 4.8	-	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	8	40 ～ 90	-	1.5 ～ 2.99	29 ～ 87.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	10	50 ～ 100	3 ～ 6.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	10	50 ～ 100	-	1.5 ～ 2.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	13	50 ～ 100	6 ～ 9.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	13	50 ～ 100	-	3 ～ 5.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	16	50 ～ 100	10 ～ 12.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	16	50 ～ 100	-	5 ～ 9.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	20	50 ～ 100	13 ～ 16.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	20	50 ～ 100	-	6.5 ～ 12.99	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	25	50 ～ 100	18 ～ 21.8	-	29 ～ 97.5	10	1個
Aタイプ先端パイロット	粉末ハイス鋼	なし	欠円	25	50 ～ 100	-	9 ～ 17.99	29 ～ 97.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	4	40 ～ 90	1 ～ 1.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	5	40 ～ 90	2 ～ 2.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	5	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	6	40 ～ 90	2 ～ 3.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	6	40 ～ 90	-	1 ～ 1.99	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	8	40 ～ 90	3 ～ 4.8	-	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	8	40 ～ 90	-	1.5 ～ 2.99	29 ～ 87.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	10	50 ～ 100	3 ～ 6.8	-	29 ～ 97.5	10	1個
Aタイプ先端ストレート	SKH51相当	なし	欠円	10	50 ～ 100	-	1.5 ～ 2.99	29 ～ 97.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

1回の工程で打抜きと面打ちが可能な刃先ストレートタイプの面打ちパンチです。ショルダー、欠円シャンク、タップ付きから選択可能です。材質はダイス鋼、ハイス鋼、粉末ハイス鋼から選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

面打ちパンチ　Aタイプのレビュー

4.1平均満足度：4.18件のレビュー

星5
25%
星4
63%
星3
13%
星2
0%
星1
0%

面打ち行程短縮に

満足度：4.02023/02/04

穴明と面打ちを分けていた型を同時抜きに変更するのに使用しました。品質変わらず満足しています。

0人が参考にしています。

プレス金型

満足度：4.02022/12/09

面押しパンチに限らず、いろいろな用途に使うことが出来ますので重宝しています。

0人が参考にしています。

プレス金型部品、穴あけ、面押し、同時加工

満足度：3.02022/03/02

ＰＣ面押し、同時加工に使用しました。穴、面押し精度は、問題ありませんが。パンチ寿命が短いため、コーティングパンチを使用し...もっと読む

0人が参考にしています。

製品をプレスする金型に使用

満足度：4.02021/11/10

製品をプレスする際の金型に使用しています。プレス用金型の規格にもあっていますし、今までずっと継続して使ってきていることも...もっと読む

0人が参考にしています。

金型部品で

満足度：5.02021/08/28

面打ち加工指示がある部品に使用してます。種類が豊富で選択しやすいです。

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品面打ちパンチ　Aタイプ	面打ちパンチ　　DLCコート処理　-Aタイプ-	面打ちパンチ　　DLCコート処理　-Bタイプ-	面打ちパンチ　Bタイプ	エンボスパンチ　－段付テーパタイプ－	絞り用パンチ　－ノーマル・ラップ仕上げ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	8日目	8日目	3日目〜	3日目	3日目
刃先形状	A	A	A	-	-	-
