プレス金型部品技術窓口
エンボスパンチ －段付SRタイプ－
- 通常単価(税別)
- -
- 税込単価
- -
段付SRタイプのエンボスパンチです。材質はダイス鋼、粉末ハイス鋼から選択可能で...
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図・製品仕様
| 材質 硬度 | 型式 |
|---|---|
| SKD11相当 60～63HRC | SPSR |
| 粉末ハイス鋼 64～67HRC | PHSRR |
規格表
■段付SRタイプ
| H | 型式 | 指定0.1mm単位 | 指定0.01mm単位 | |||
|---|---|---|---|---|---|---|
| Type | 呼び径 | L | min. P max. | V | ||
| 5 | SPSR PHSRR | 3 | 20.0～80.0 | 2.00 ～ 3.00 | P/2≦V＜P | |
| 7 | 4 | 3.00 ～ 4.00 | ||||
| 8 | 5 | 4.00 ～ 5.00 | ||||
| 9 | 6 | 5.00 ～ 6.00 | ||||
| 11 | 8 | 6.00 ～ 8.00 | ||||
| 13 | 10 | 8.00 ～ 10.00 | ||||
注文例
出荷日
追加工
| 型式 | - | L | - | P | - | V | - | A | - | F | - | （BC・HC・TC…etc.） | |
| SPSR4 | - | 40 | - | P4.00 | - | V3.00 | - | KC |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

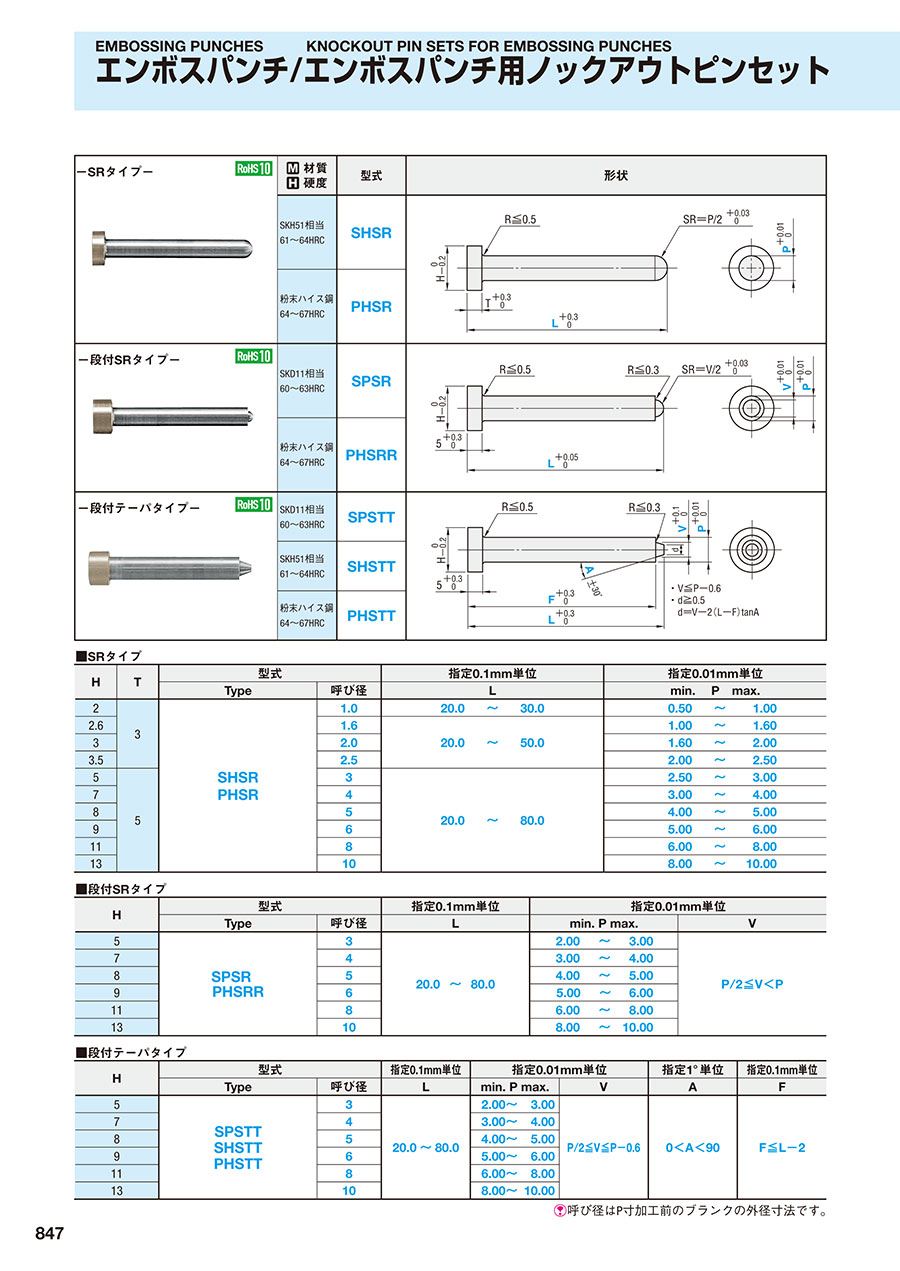

カタログ
エンボスパンチ －段付SRタイプ－のレビュー
金型
5
5.02022/09/30
この商品は自社の金型の工程で使用しているものになります。自社の規格に合わせるために追加工が必要なのですが、機能的には何も...もっと読む
0人が参考にしています。
プレス金型
4
4.02022/07/01
使い勝手が良く助かります 規格外になることがあるので規格拡充を希望します
0人が参考にしています。
金型製作
5
5.02021/09/21
通常は,ビード成型パンチとして使用していますが、
今回は面打ち部品として使用しました。
狙い通りキレイに面打ち出来ました...もっと読む
0人が参考にしています。
