バーリングダイユニット
未確定：候補が20型番あります。
商品情報

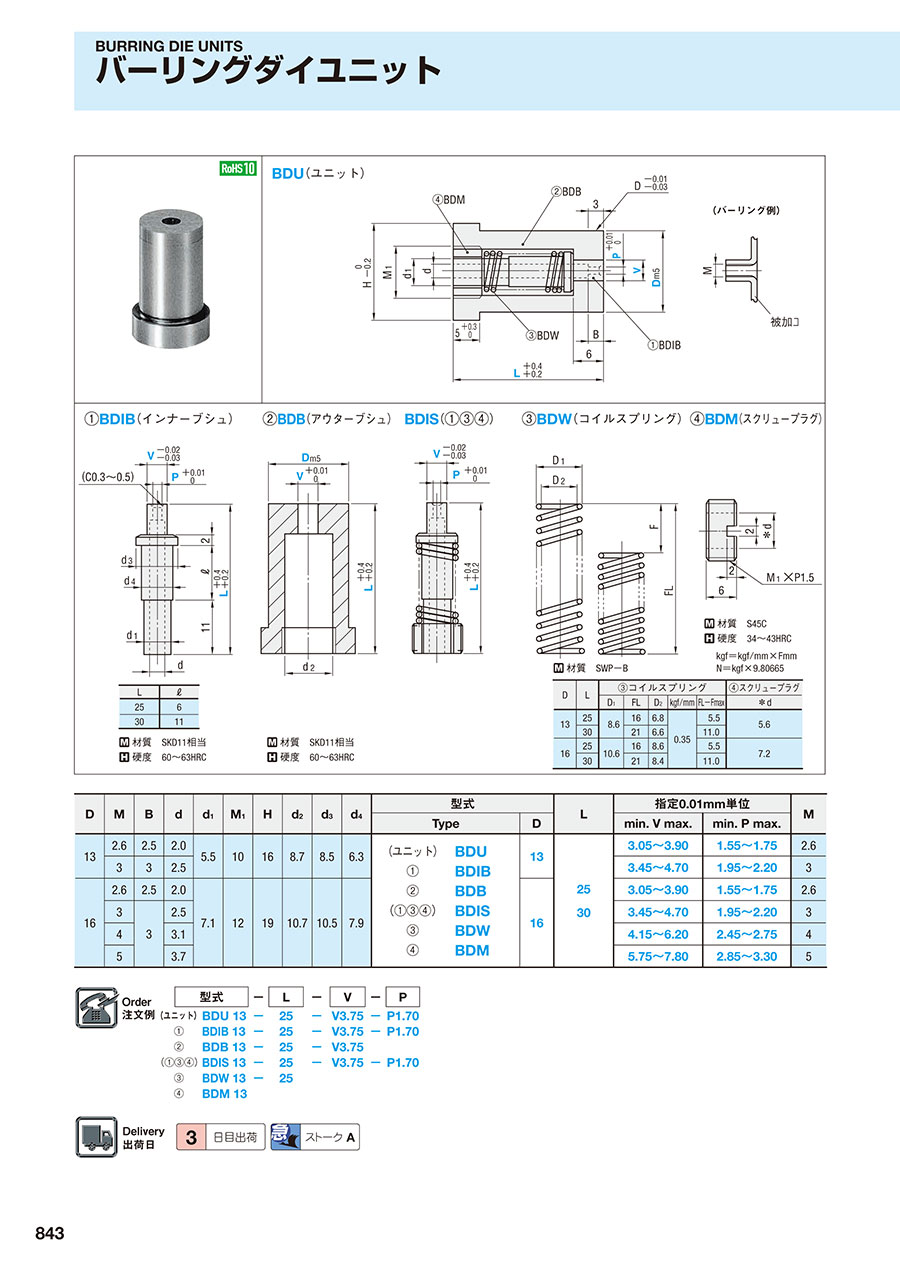

外形図・製品仕様
|
|
|
|
| |||||||||||||
| 材質 S45C 硬度 34～43HRC | |||||||||||||||||
| L | ℓ | 材質 SWP-B | kgf＝kgf/mm×Fmm N＝kgf×9.80665 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 6 | ||||||||||||||||
| 30 | 11 | ||||||||||||||||
| 材質 SKD11相当 硬度 60～63HRC | 材質 SKD11相当 硬度 60～63HRC | D | L | ③コイルスプリング | ④スクリュー プラグ | ||||||||||||
| D1 | FL | D2 | kgf/mm | FL-Fmax | ※d | ||||||||||||
| 13 | 25 | 8.6 | 16 | 6.8 | 0.35 | 5.5 | 5.6 | ||||||||||
| 30 | 21 | 6.6 | 11.0 | ||||||||||||||
| 16 | 25 | 10.6 | 16 | 8.6 | 5.5 | 7.2 | |||||||||||
| 30 | 21 | 8.4 | 11.0 | ||||||||||||||
規格表
| D | M | B | d | d1 | M1 | H | d2 | d3 | d4 | 型式 | L | 指定0.01mm単位 | M | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | min. V max. | min. P max. | |||||||||||||
| 13 | 2.6 | 2.5 | 2.0 | 5.5 | 10 | 16 | 8.7 | 8.5 | 6.3 | （ユニット） | BDU | 13 | 25 30 | 3.05～3.90 | 1.55～1.75 | 2.6 |
| 3 | 3 | 2.5 | ① | BDIB | 3.45～4.70 | 1.95～2.20 | 3 | |||||||||
| 16 | 2.6 | 2.5 | 2.0 | 7.1 | 12 | 19 | 10.7 | 10.5 | 7.9 | ② | BDB | 16 | 3.05～3.90 | 1.55～1.75 | 2.6 | |
| 3 | 3 | 2.5 | （①③④） | BDIS | 3.45～4.70 | 1.95～2.20 | 3 | |||||||||
| 4 | 3.1 | ③ | BDW | 4.15～6.20 | 2.45～2.75 | 4 | ||||||||||
| 5 | 3.7 | ④ | BDM | 5.75～7.80 | 2.85～3.30 | 5 | ||||||||||
注文例
出荷日
追加工
関連情報
| ■特長 | 1．インナーブシュの中に抜きカスを押し込み、ホールドさせることにより、カス上がり対策として有効です。 |
| 2．バーリング部のノックアウトも同時に行えます。（ノックアウト力はばね定数をご参照ください。） | |
| 3．ユニット品ですので、取付・加工が簡単です。 | |
| 4．単体購入もできますのでアウターブシュ取付スペースが無い場合にもご使用できます。 |
■ご使用にあたって
•ストローク量 Smax＝5mm
•通常 S＝2～3mm
•ただし、下記のような場合はS≧3mmでご使用ください。
①軟性の被加工材
②板厚が厚い被加工材
•インナーブシュのC面取りの役割
成形面にバーリング加工時の打痕を防止し、抜きカスをインナーブシュに挿入しやすくする為のものです。商品納入時は多少大きめの面取りとなっておりますが、組みつけ調整時の見込み量となっております。
•インナーブシュ、P寸法の設定について
抜きカスは加工条件等によって異なりますので、機能を発揮できるP寸法を設定してください。
•インナーブシュリフト用ばねについて
ばねの機能はインナーブシュをリフトさせるもので、せん断力を受けるものではありません。（ばね定数をご参照ください。）
