バーリングパンチ　先端テーパタイプ　－ジェクタタイプ－

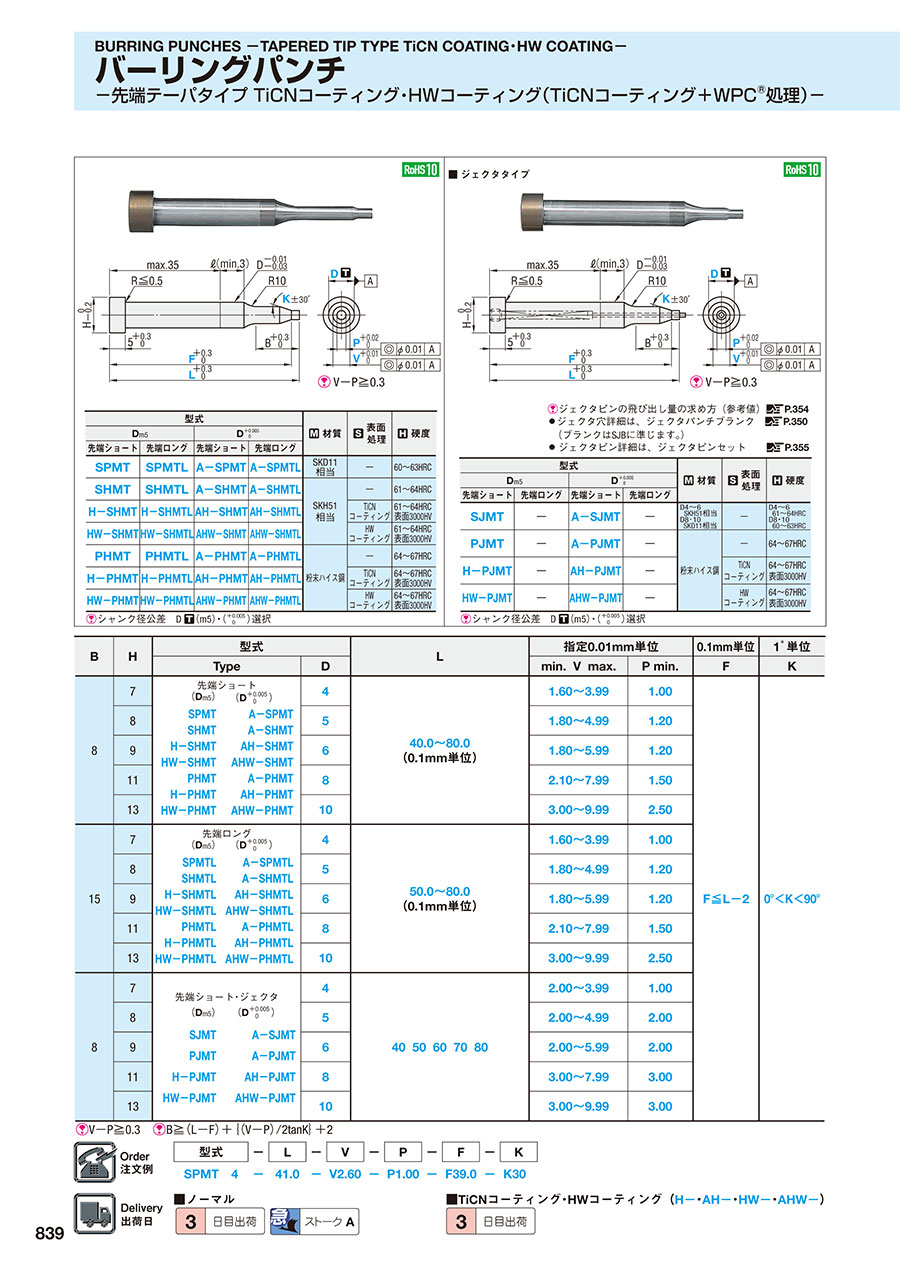

カタログ |P.839

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バーリングパンチ　先端テーパタイプ

通常出荷日：3 日目

耐摩耗性を向上させるTiCNコーティングかTiCNコーティングの下地にWPC®...

詳細情報を確認する

先端形状
バーリングパンチ
ジェクタ有無
有
B(刃先長さ)
ショート

無料3D-CADライブラリー申し込み受付中

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ジェクタピンの飛び出し量の求め方（参考値） P.354
• ジェクタ穴詳細は、ジェクタパンチブランク P.350
（ブランクはSJBに準じます。）
• ジェクタピン詳細は、ジェクタピンセット P.355

型式				材質	表面処理	硬度
D_m5		D +0.005/0
先端ショート	先端ロング	先端ショート	先端ロング
SJMT	-	A-SJMT	-	D4～6 SKH51相当 D8・10 SKD11相当	-	D4～6 61～64HRC D8・10 60～63HRC
PJMT	-	A-PJMT	-	粉末ハイス鋼	-	64～67HRC
H-PJMT	-	AH-PJMT	-		TiCN コーティング	64～67HRC 表面3000HV
HW-PJMT	-	AHW-PJMT	-		HW コーティング	64～67HRC 表面3000HV

シャンク径公差 D（m5）・（+0.005/0）選択

規格表

B	H	型式			L	指定0.01mm単位		0.1mm単位	1゜単位
B	H	Type		D	L	min. V max.	P min.	F	K
8	7	先端ショート・ジェクタ		4	40 50 60 70 80	2.00～3.99	1.00	F≦L-2	0°＜K＜90°
	8	（D_m5） SJMT PJMT H-PJMT HW-PJMT	（D +0.005/0） A-SJMT A-PJMT AH-PJMT AHW-PJMT	5		2.00～4.99	2.00
	9			6		2.00～5.99	2.00
	11			8		3.00～7.99	3.00
	13			10		3.00～9.99	3.00

V-P≧0.3 B≧（L-F）+｛（V-P）/2tanK｝+2

注文例


型式	-	L（LC・LCT・LMT）	-	V	-	P	-	F	-	K
SJMT4	-	40	-	V2.60	-	P1.00	-	F38.0	-	K30

出荷日

追加工


型式	-	L（LC・LCT・LMT）	-	V	-	P	-	F	-	K	-	（BC・HC・TC…etc.）
SJMT4	-	40	-	V2.60	-	P1.00	-	F38.0	-	K30	-	LKC

P.1721

型番リスト

表示件数

型番

A-PJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-PJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-PJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-PJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-PJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

A-SJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-SJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-SJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-SJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

A-SJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

AH-PJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

AH-PJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

AH-PJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

AH-PJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

AH-PJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

AHW-PJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

AHW-PJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

AHW-PJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

AHW-PJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

AHW-PJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

H-PJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

H-PJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

H-PJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

H-PJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

H-PJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

HW-PJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

HW-PJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

HW-PJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

HW-PJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

HW-PJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

PJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

PJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

PJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

PJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

PJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

SJMT4-[40-80/10]-V[2-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

SJMT5-[40-80/10]-V[2-4.99/0.01]-P[2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

SJMT6-[40-80/10]-V[2-5.99/0.01]-P[2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

SJMT8-[40-80/10]-V[3-7.99/0.01]-P[3-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

SJMT10-[40-80/10]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-89/1]

材質

表面処理

L(長さ)

(mm)

シャンク径公差

D（シャンク径)

(mm)

K(角度)

(°)

P(刃先寸法)

(mm)

V(刃先寸法)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	なし	40 ～ 80	+0.005/0	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	+0.005/0	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	+0.005/0	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	+0.005/0	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	+0.005/0	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
SKH51相当	なし	40 ～ 80	+0.005/0	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
SKH51相当	なし	40 ～ 80	+0.005/0	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
SKH51相当	なし	40 ～ 80	+0.005/0	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
SKD11相当	なし	40 ～ 80	+0.005/0	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
SKD11相当	なし	40 ～ 80	+0.005/0	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	+0.005/0	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	+0.005/0	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	+0.005/0	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	+0.005/0	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	+0.005/0	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	+0.005/0	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	+0.005/0	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	+0.005/0	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	+0.005/0	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	+0.005/0	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	m5	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	m5	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	m5	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	m5	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	TiCN（XCN)コーティング	40 ～ 80	m5	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	m5	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	m5	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	m5	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	m5	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	HWコーティング	40 ～ 80	m5	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	m5	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	m5	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	m5	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	m5	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	なし	40 ～ 80	m5	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
SKH51相当	なし	40 ～ 80	m5	4	1 ～ 89	1 ～ 3.9	2 ～ 3.99	30 ～ 78	10	1個
SKH51相当	なし	40 ～ 80	m5	5	1 ～ 89	2 ～ 4.9	2 ～ 4.99	30 ～ 78	10	1個
SKH51相当	なし	40 ～ 80	m5	6	1 ～ 89	2 ～ 5.9	2 ～ 5.99	30 ～ 78	10	1個
SKD11相当	なし	40 ～ 80	m5	8	1 ～ 89	3 ～ 7.9	3 ～ 7.99	30 ～ 78	10	1個
SKD11相当	なし	40 ～ 80	m5	10	0 ～ 89	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

耐摩耗性を向上させるTiCNコーティングかTiCNコーティングの下地にWPC®処理を行い、被膜の密着性、被加工材への摺動性を高めるHWコーティングの選択が可能な先端テーパタイプのパーリングパンチです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
