バーリングパンチ　-ノーマル・ラップ仕上げ－

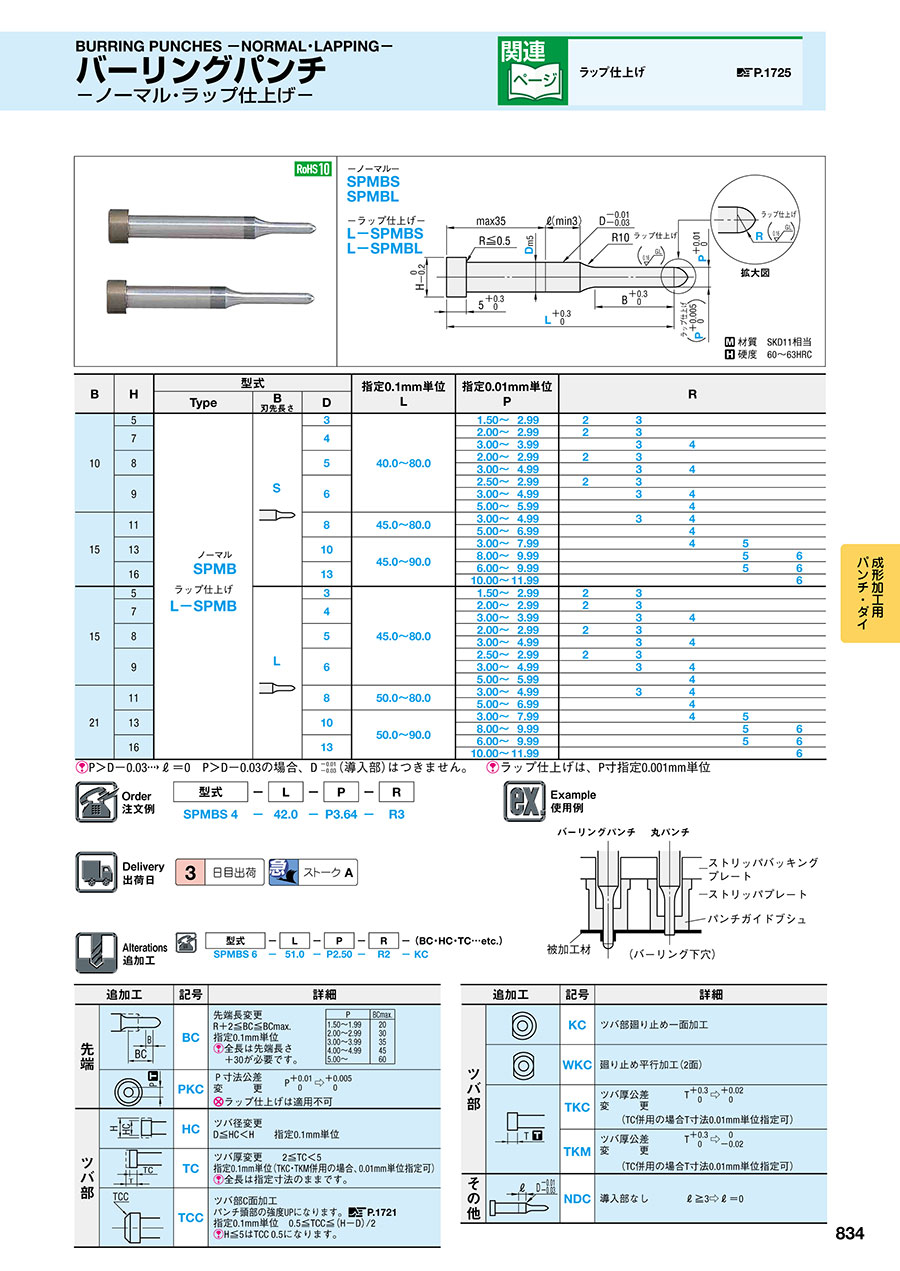

カタログ |P.834

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バーリングパンチ

4.5

通常価格(税別)： 430円 (税込価格：473円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バーリングパンチ　先端Rタイプ

通常出荷日：3 日目

ノーマル仕上げかラップ仕上げの選択が可能なバーリングパンチです。材質はダイス鋼...

詳細情報を確認する

先端形状
バーリングパンチ
ジェクタ有無
無
材質
SKD11相当
シャンク径公差
m5

無料3D-CADライブラリー申し込み受付中

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SKD11相当
硬度 60～63HRC

規格表

B	H	型式			指定0.1mm単位 L	指定0.01mm単位 P	R
B	H	Type	B 刃先長さ	D	指定0.1mm単位 L	指定0.01mm単位 P	R
10	5	ノーマル SPMB ラップ仕上げ L-SPMB		3	40.0～80.0	1.50～2.99	2	3
	7			4		2.00～2.99	2	3
	7			4		3.00～3.99		3	4
	8			5		2.00～2.99	2	3
	8			5		3.00～4.99		3	4
	9			6		2.50～2.99	2	3
						3.00～4.99		3	4
						5.00～5.99			4
15	11			8	45.0～80.0	3.00～4.99		3	4
	11			8	45.0～80.0	5.00～6.99			4
	13			10	45.0～90.0	3.00～7.99			4	5
	13			10		8.00～9.99				5	6
	16			13		6.00～9.99				5	6
	16			13		10.00～11.99					6
15	5			3	45.0～80.0	1.50～2.99	2	3
	7			4		2.00～2.99	2	3
	7			4		3.00～3.99		3	4
	8			5		2.00～2.99	2	3
	8			5		3.00～4.99		3	4
	9			6		2.50～2.99	2	3
						3.00～4.99		3	4
						5.00～5.99			4
21	11			8	50.0～80.0	3.00～4.99		3	4
	11			8	50.0～80.0	5.00～6.99			4
	13			10	50.0～90.0	3.00～7.99			4	5
	13			10		8.00～9.99				5	6
	16			13		6.00～9.99				5	6
	16			13		10.00～11.99					6

P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03 （導入部）はつきません。
ラップ仕上げは、P寸指定0.001mm単位

注文例

出荷日

追加工

P.1721

型番リスト

表示件数

型番

L-SPMBL3-[45-80/0.1]-P[1.5-2.99/0.001]-R[2,3]

L-SPMBL4-[45-80/0.1]-P[2-3.99/0.001]-R[2,3,4]

L-SPMBL5-[45-80/0.1]-P[2-4.99/0.001]-R[2,3,4]

L-SPMBL6-[45-80/0.1]-P[2.5-5.99/0.001]-R[2,3,4]

L-SPMBL8-[50-80/0.1]-P[3-6.99/0.001]-R[3,4]

L-SPMBL10-[45-90/0.1]-P[3-9.99/0.001]-R[4,5,6]

L-SPMBL13-[50-90/0.1]-P[6-11.99/0.001]-R[5,6]

L-SPMBS3-[40-80/0.1]-P[1.5-2.99/0.001]-R[2,3]

L-SPMBS4-[40-80/0.1]-P[2-3.99/0.001]-R[2,3,4]

L-SPMBS5-[40-80/0.1]-P[2-4.99/0.001]-R[2,3,4]

L-SPMBS6-[40-80/0.1]-P[2.5-5.99/0.001]-R[2,3,4]

L-SPMBS8-[45-80/0.1]-P[3-6.99/0.001]-R[3,4]

L-SPMBS10-[45-90/0.1]-P[3-9.99/0.001]-R[4,5,6]

L-SPMBS13-[45-90/0.1]-P[6-11.99/0.001]-R[5,6]

SPMBL3-[45-80/0.1]-P[1.5-2.99/0.01]-R[2,3]

SPMBL4-[45-80/0.1]-P[2-3.99/0.01]-R[2,3,4]

SPMBL5-[45-80/0.1]-P[2-4.99/0.01]-R[2,3,4]

SPMBL6-[45-80/0.1]-P[2.5-5.99/0.01]-R[2,3,4]

SPMBL8-[50-80/0.1]-P[3-6.99/0.01]-R[3,4]

SPMBL10-[45-90/0.1]-P[3-9.99/0.01]-R[4,5,6]

SPMBL13-[45-90/0.1]-P[6-11.99/0.01]-R[5,6]

SPMBS3-[40-80/0.1]-P[1.5-2.99/0.01]-R[2,3]

SPMBS4-[40-80/0.1]-P[2-3.99/0.01]-R[2,3,4]

SPMBS5-[40-80/0.1]-P[2-4.99/0.01]-R[2,3,4]

SPMBS6-[40-80/0.1]-P[2.5-5.99/0.01]-R[2,3,4]

SPMBS8-[45-80/0.1]-P[3-6.99/0.01]-R[3,4]

SPMBS10-[45-90/0.1]-P[3-9.99/0.01]-R[4,5,6]

SPMBS13-[45-90/0.1]-P[6-11.99/0.01]-R[5,6]

表面処理

L(長さ)

(mm)

B(刃先長さ)

D（シャンク径)

(mm)

P(刃先寸法)

(mm)

R(先端部R)

(mm)

RoHS?

最小発注数量

ラップ仕上げ	45 ～ 80	L	3	1.5 ～ 2.99	2 ～ 3	10	1個
ラップ仕上げ	45 ～ 80	L	4	2 ～ 3.99	2 ～ 4	10	1個
ラップ仕上げ	45 ～ 80	L	5	2 ～ 4.99	2 ～ 4	10	1個
ラップ仕上げ	45 ～ 80	L	6	2.5 ～ 5.99	2 ～ 4	10	1個
ラップ仕上げ	50 ～ 80	L	8	3 ～ 6.99	3 ～ 4	10	1個
ラップ仕上げ	45 ～ 90	L	10	3 ～ 9.99	4 ～ 6	10	1個
ラップ仕上げ	50 ～ 90	L	13	6 ～ 11.99	5 ～ 6	10	1個
ラップ仕上げ	40 ～ 80	S	3	1.5 ～ 2.99	2 ～ 3	10	1個
ラップ仕上げ	40 ～ 80	S	4	2 ～ 3.99	2 ～ 4	10	1個
ラップ仕上げ	40 ～ 80	S	5	2 ～ 4.99	2 ～ 4	10	1個
ラップ仕上げ	40 ～ 80	S	6	2.5 ～ 5.99	2 ～ 4	10	1個
ラップ仕上げ	45 ～ 80	S	8	3 ～ 6.99	3 ～ 4	10	1個
ラップ仕上げ	45 ～ 90	S	10	3 ～ 9.99	4 ～ 6	10	1個
ラップ仕上げ	45 ～ 90	S	13	6 ～ 11.99	5 ～ 6	10	1個
なし	45 ～ 80	L	3	1.5 ～ 2.99	2 ～ 3	10	1個
なし	45 ～ 80	L	4	2 ～ 3.99	2 ～ 4	10	1個
なし	45 ～ 80	L	5	2 ～ 4.99	2 ～ 4	10	1個
なし	45 ～ 80	L	6	2.5 ～ 5.99	2 ～ 4	10	1個
なし	50 ～ 80	L	8	3 ～ 6.99	3 ～ 4	10	1個
なし	45 ～ 90	L	10	3 ～ 9.99	4 ～ 6	10	1個
なし	45 ～ 90	L	13	6 ～ 11.99	5 ～ 6	10	1個
なし	40 ～ 80	S	3	1.5 ～ 2.99	2 ～ 3	10	1個
なし	40 ～ 80	S	4	2 ～ 3.99	2 ～ 4	10	1個
なし	40 ～ 80	S	5	2 ～ 4.99	2 ～ 4	10	1個
なし	40 ～ 80	S	6	2.5 ～ 5.99	2 ～ 4	10	1個
なし	45 ～ 80	S	8	3 ～ 6.99	3 ～ 4	10	1個
なし	45 ～ 90	S	10	3 ～ 9.99	4 ～ 6	10	1個
なし	45 ～ 90	S	13	6 ～ 11.99	5 ～ 6	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
