プレス金型部品技術窓口
バーリングパンチ
- 先端形状
- バーリングパンチ
- シャンク径公差
- m5
未確定：候補が175型番あります。
商品情報
関連ページ
ディコート®処理 P.1729
外形図・製品仕様
ジェクタピンの飛び出し量の求め方（参考値） P.354
• ジェクタ穴詳細は、ジェクタパンチブランク P.350
（ブランクはSJBに準じます）
• ジェクタピン詳細は、ジェクタピンセット P.355
| 型式 | 表面処理 | 材質 | 硬度 |
|---|---|---|---|
| SPM | - | SKD11相当 | 60～63HRC |
| T-SPM | ディコート® 処理 | SKD11相当 | 60～63HRC 表面3000HV |
| SJM（ジェクタ） | - | SKH51相当 | 61～64HRC |
規格表
| 型式 | L | Type | V | P | B | S | E | M × P | d：ダイ内径, h：バーリング高さ t：被加工材板厚, 被加工材：SPCC（実験値） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | M | Type | t | 0.6 | 0.8 | 1.0 | 1.2 | 1.6 | 2.0 | ||||||||
| ノーマル SPM ディコート®処理 T-SPM | 2.6 | 41 51 61 71 | A | 2.22 | 1.5 | 6 | 2 | 2.7 | M2.6 × 0.45 | A | d | 3.12 | 3.34 | 3.72 | |||
| h | 1.30 | 1.47 | 1.77 | ||||||||||||||
| B | 2.25 | B | d | 3.15 | 3.37 | 3.75 | |||||||||||
| h | 1.30 | 1.50 | 1.80 | ||||||||||||||
| C | 2.32 | C | d | 3.22 | 3.44 | 3.82 | |||||||||||
| h | 1.35 | 1.60 | 1.82 | ||||||||||||||
| D | 2.35 | D | d | 3.25 | 3.47 | 3.85 | |||||||||||
| h | 1.35 | 1.60 | 1.82 | ||||||||||||||
| ノーマル SPM ディコート®処理 T-SPM ノーマル SJM | 3 | A | 2.59 | 1.9 | 8 | 3 | 3.6 | M3 × 0.5 | A | d | 3.49 | 3.79 | 3.99 | 4.39 | |||
| h | 1.30 | 1.55 | 1.75 | 2.05 | |||||||||||||
| B | 2.63 | B | d | 3.53 | 3.83 | 4.03 | 4.43 | ||||||||||
| h | 1.35 | 1.60 | 1.75 | 2.07 | |||||||||||||
| C | 2.72 | 3.7 | C | d | 3.62 | 3.92 | 4.12 | 4.52 | |||||||||
| h | 1.37 | 1.60 | 1.77 | 2.10 | |||||||||||||
| D | 2.76 | D | d | 3.66 | 3.96 | 4.16 | 4.56 | ||||||||||
| h | 1.40 | 1.65 | 1.80 | 2.15 | |||||||||||||
| 4 | A | 3.39 | 2.4 | 3.9 | M4 × 0.7 | A | d | 4.29 | 4.59 | 4.79 | 5.07 | 5.79 | |||||
| h | 1.50 | 1.77 | 2.00 | 2.17 | 2.60 | ||||||||||||
| B | 3.44 | B | d | 4.34 | 4.64 | 4.84 | 5.12 | 5.84 | |||||||||
| h | 1.50 | 1.77 | 2.00 | 2.20 | 2.65 | ||||||||||||
| C | 3.64 | 4.1 | C | d | 4.54 | 4.84 | 5.04 | 5.32 | 6.04 | ||||||||
| h | 1.60 | 1.85 | 2.07 | 2.27 | 2.70 | ||||||||||||
| D | 3.69 | D | d | 4.59 | 4.89 | 5.09 | 5.37 | 6.09 | |||||||||
| h | 1.63 | 1.90 | 2.10 | 2.30 | 2.73 | ||||||||||||
| 5 | A | 4.33 | 2.8 | 4 | 5.4 | M5 × 0.8 | A | d | 5.83 | 6.01 | 6.57 | 7.33 | |||||
| h | 2.27 | 2.47 | 2.85 | 3.50 | |||||||||||||
| B | 4.38 | B | d | 5.88 | 6.06 | 6.62 | 7.38 | ||||||||||
| h | 2.30 | 2.52 | 2.90 | 3.52 | |||||||||||||
| C | 4.62 | 5.6 | C | d | 6.12 | 6.30 | 6.86 | 7.62 | |||||||||
| h | 2.42 | 2.65 | 3.00 | 3.62 | |||||||||||||
| D | 4.67 | D | d | 6.17 | 6.35 | 6.91 | 7.67 | ||||||||||
| h | 2.45 | 2.70 | 3.05 | 3.65 | |||||||||||||
Type A・Bは切削タップ向け、C・Dは転造タップ向けです。
注文例
出荷日
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
1,440円 ( 1,584円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |
430円 ( 473円 ) | 3日目 |

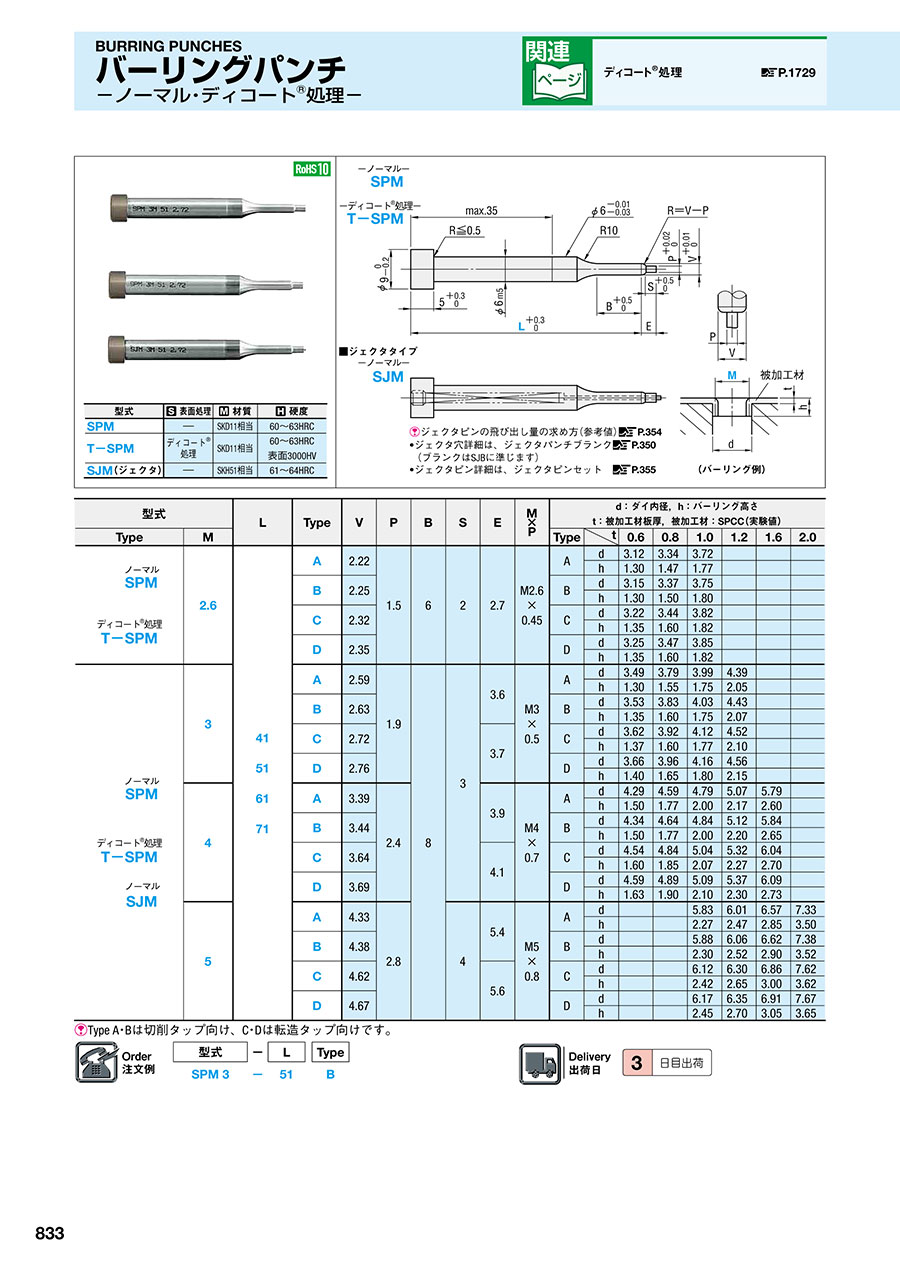

カタログ
バーリングパンチのレビュー
金型部品
5
5.02022/09/29
サイズやコーティングが細かく選べて良い。
耐久性もあると思います。
1人が参考にしています。
下穴加工用
4
4.02022/09/21
この商品は主にネジ用の下穴加工用に使用しています。使用している材料として真鍮が多いです。設計通りに加工できており、特に注...もっと読む
0人が参考にしています。
金型
4
4.02022/07/21
この商品は自社で金型に使用していました。特殊な加工が必要でしたので、この商品を購入後に先端部を自社で追加工して使っていま...もっと読む
0人が参考にしています。
バーリングパンチ
5
5.02018/03/20
バーリングパンチ に使用しました。
折れても規格ものですのですぐに対応できて助かります。
0人が参考にしています。
よくあるご質問（FAQ）
Qバーリングパンチに合うバーリングダイユニットはどこを基準にして選べばよいか？P寸を基準にするか、V寸を基準にするか？
A
まずバーリングダイユニットのV寸法指定における必須条件は以下となります。
・打抜き芯力
・板厚
・材質
・クリアランス
しかしながら実際にはお客様のノウハウ部分の為、ミスミでは特に指定しておりません。また、カタログに材質SPCCの実験値のデータがありますので、ご参考にしてください。
例：SJM4-61-Aで板厚t1.0の場合はd4.79、4,79をV寸の目安にする。
P寸法の値はお客様のノウハウになりますのでわかりかねますが、通常はクリアランスを片側で10％ぐらいはみています。但し抜きカス径≦P寸法の関係を満たしていないとカスは下にいきません。
・打抜き芯力
・板厚
・材質
・クリアランス
しかしながら実際にはお客様のノウハウ部分の為、ミスミでは特に指定しておりません。また、カタログに材質SPCCの実験値のデータがありますので、ご参考にしてください。
例：SJM4-61-Aで板厚t1.0の場合はd4.79、4,79をV寸の目安にする。
P寸法の値はお客様のノウハウになりますのでわかりかねますが、通常はクリアランスを片側で10％ぐらいはみています。但し抜きカス径≦P寸法の関係を満たしていないとカスは下にいきません。
