プレス金型部品技術窓口
ミスフィード検出ユニット
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

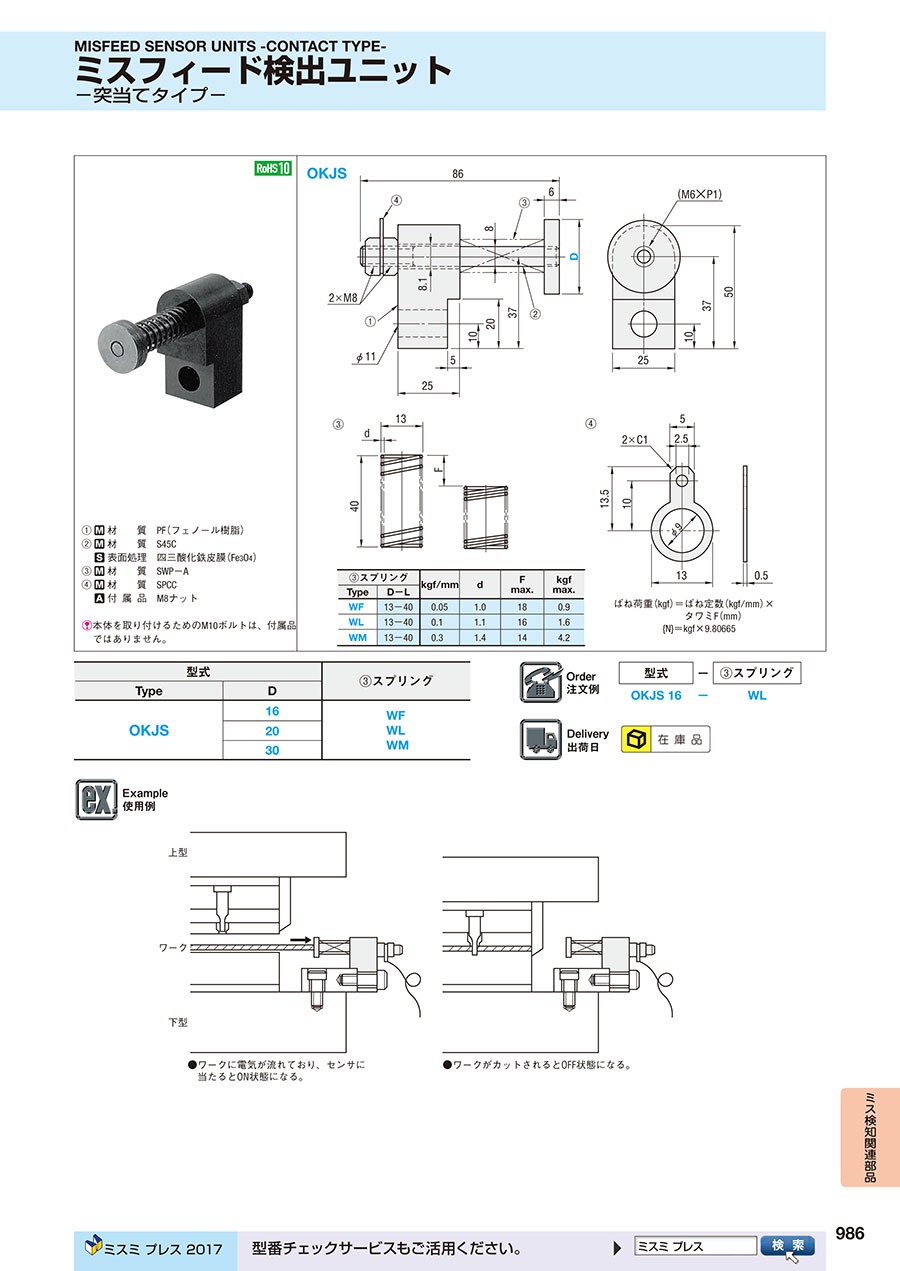

外形図・製品仕様
ばね荷重（kgf）＝ ばね定数（kgf/mm）×タワミF（mm）
{N}＝kgf×9.80665
| （3）スプリング | kgf/mm | d | F max. | kgf max. | |
|---|---|---|---|---|---|
| Type | D-L | ||||
| WF | 13-40 | 0.05 | 1.0 | 18 | 0.9 |
| WL | 13-40 | 0.1 | 1.1 | 16 | 1.6 |
| WM | 13-40 | 0.3 | 1.4 | 14 | 4.2 |
（1） 材 質 PF（フェノール樹脂）
（2） 材 質 S45C
表面処理 四三酸化鉄皮膜（Fe3O4）
（3） 材 質 SWP-A
（4） 材 質 SPCC
付属品 M8ナット
本体を取り付けるためのM10ボルトは、付属品ではありません。
規格表
| 型式 | （3）スプリング | |
|---|---|---|
| Type | D | |
| OKJS | 16 | WF WL WM |
| 20 | ||
| 30 | ||
注文例
出荷日
関連情報
●ワークに電気が流れており、センサに当たるとON状態になる。
●ワークがカットされるとOFF状態になる。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
カタログ
ミスフィード検出ユニットのレビュー
プレス金型に使用
4
4.02022/07/04
送りミス検出に使用します。
スプリングが３種類選べて良いです。
0人が参考にしています。
金型
4
4.02022/01/07
ほかのメーカーより安いので購入しました。
とくに問題なく使えています。
0人が参考にしています。
プレス金型で
5
5.02021/07/23
相手先からの指定で使用しました。
突き当てて使用するので、セットしやすいです。
0人が参考にしています。
金型
4
4.02020/02/20
タッチセンサーがキットになっているので付けやすいので楽であるがもう少しバリエイションを増やして欲しい
0人が参考にしています。
プレス加工時の送りミス検出
5
5.02019/04/08
製品が接触すると検出するタッチセンサーになっているため、
セットしやすい。
0人が参考にしています。
