プレス金型部品技術窓口

絞り込み条件

未確定：候補が107型番あります。

chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
  調査中
- EU_RoHS
  対応
名称
~mm
刃先長さ
~mm
- L
- S
- X
D(外径)(mm)
~mm
- 4
- 5
- 6
- 8
- 10
スプリングタイプ
~mm
- WL
ℓ(スプリング長さ)(mm)
~mm
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
LC(L寸法変更)(mm)
~mm
[34-109.9/0.1mm単位]
L寸(mm)
~mm
[50-110/10mm単位]
P(先端径)(mm)
~mm
[1-9.97/0.01mm単位]
PC(先端径変更)(mm)
~mm
[0.5-3/0.01mm単位]
タイプ
~mm
- EMF
- MFL
- SMAL
- SMAS
- SMAX
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内

ミスミ

通電式ミスフィード検出ユニット

カタログ |P.977

数量スライド割引
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

マイクロスイッチ式ミスフィード検出ユニット　穴加工タイプ

通常価格(税別)： 370円 (税込価格：407円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

光電式ミスフィード検出ユニット

通常価格(税別)： 370円 (税込価格：407円)

通常出荷日：在庫品1日目

ミスフィードピン、ミスフィードピン用スプリング、スクリュープラグがセットとなっ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が107型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

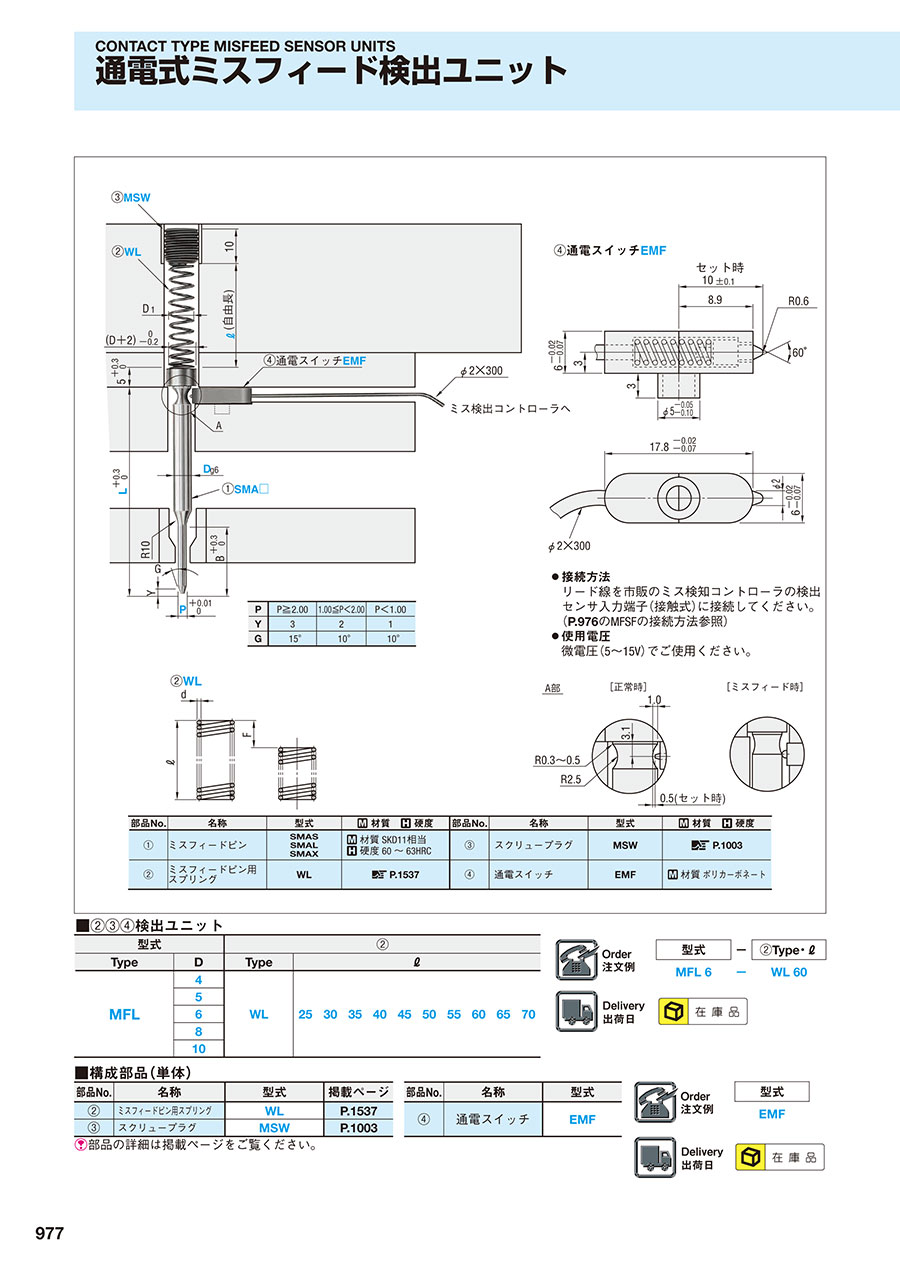

外形図・製品仕様

P	P≧2.00	1.00≦P＜2.00	P＜1.00
Y	3	2	1
G	15°	10°	10°

● 接続方法
リード線を市販のミス検知コントローラの検出センサ入力端子（接触式）に接続してください。（ P.976のMFSFの接続方法参照）
● 使用電圧
微電圧（5～15V）でご使用ください。

部品No.	名称	型式	材質硬度
①	ミスフィードピン	SMAS SMAL SMAX	材質 SKD11相当硬度 60～63HRC
②	ミスフィードピン用スプリング	WL	P.1537
③	スクリュープラグ	MSW	P.1003
④	通電スイッチ	EMF	材質ポリカーボネート

規格表

■②③④検出ユニット

型式		②
Type	D	Type	ℓ
MFL	4	WL	25	30	35	40	45	50	55	60	65	70
	5
	6
	8
	10

注文例

出荷日

規格表

■構成部品（単体）

部品No.	名称	型式	掲載ページ
②	ミスフィードピン用スプリング	WL	P.1537
③	スクリュープラグ	MSW	P.1003
④	通電スイッチ	EMF	-

部品の詳細は掲載ページをご覧ください。

注文例

出荷日

規格表

■①ミスフィードピン

B	型式		L							P 指定0.01mm単位
B	Type	D	L							P 指定0.01mm単位
10	SMAS	4	50	60	70	80				1.00～3.97
		5	50	60	70	80	90	100		2.00～4.97
		6	50	60	70	80	90	100		2.00～5.97
15		8	50	60	70	80	90	100		3.00～7.97
15	SMAL	4		60	70	80				1.00～3.97
		5		60	70	80	90	100		2.00～4.97
		6		60	70	80	90	100		2.00～5.97
21		8		60	70	80	90	100		3.00～7.97
21		10		60	70	80	90	100	110	3.00～9.97
21	SMAX	4		60	70	80				1.20～3.97
27		5		60	70	80	90	100		2.00～4.97
27		6		60	70	80	90	100		2.00～5.97
32		8			70	80	90	100		3.00～7.97
32		10			70	80	90	100	110	3.00～9.97

注文例

出荷日

追加工

型番リスト

表示件数

型番

名称

刃先長さ

D(外径)

(mm)

スプリングタイプ

ℓ(スプリング長さ)

(mm)

LC(L寸法変更)

(mm)

L寸

(mm)

P(先端径)

(mm)

PC(先端径変更)

(mm)

RoHS?

最小発注数量

通電スイッチ単品	-	-	-	-	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	25	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	30	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	35	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	40	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	45	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	50	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	55	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	60	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	65	-	-	-	-	-	1個
検出ユニットセット	-	4	WL	70	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	25	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	30	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	35	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	40	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	45	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	50	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	55	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	60	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	65	-	-	-	-	-	1個
検出ユニットセット	-	5	WL	70	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	25	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	30	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	35	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	40	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	45	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	50	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	55	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	60	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	65	-	-	-	-	-	1個
検出ユニットセット	-	6	WL	70	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	25	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	30	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	35	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	40	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	45	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	50	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	55	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	60	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	65	-	-	-	-	-	1個
検出ユニットセット	-	8	WL	70	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	25	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	30	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	35	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	40	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	45	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	50	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	55	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	60	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	65	-	-	-	-	-	1個
検出ユニットセット	-	10	WL	70	-	-	-	-	-	1個
ミスフィードピン単品	L	4	-	-	-	60 ～ 80	1 ～ 3.97	-	10	1個
ミスフィードピン単品	L	4	-	-	-	60 ～ 80	-	0.5 ～ 0.99	10	1個
ミスフィードピン単品	L	4	-	-	34 ～ 79.9	-	1 ～ 3.97	-	10	1個
ミスフィードピン単品	L	4	-	-	34 ～ 79.9	-	-	0.5 ～ 0.99	10	1個
ミスフィードピン単品	L	5	-	-	-	60 ～ 100	2 ～ 4.97	-	10	1個
ミスフィードピン単品	L	5	-	-	-	60 ～ 100	-	1 ～ 2	10	1個
ミスフィードピン単品	L	5	-	-	34 ～ 99.9	-	2 ～ 4.97	-	10	1個
ミスフィードピン単品	L	5	-	-	34 ～ 99.9	-	-	1 ～ 2	10	1個
ミスフィードピン単品	L	6	-	-	-	60 ～ 100	2 ～ 5.97	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

810円 ( 891円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ミスフィードピン、ミスフィードピン用スプリング、スクリュープラグがセットとなった通電式ミスフィード検出ユニットです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

通電式ミスフィード検出ユニットのレビュー

4.1平均満足度：4.16件のレビュー

星5
33%
星4
50%
星3
17%
星2
0%
星1
0%

金型に使用

満足度：5.02021/08/26

ユニットになっているため購入しやすく組込みも容易です。土佐も問題ありません。

1人が参考にしています。

プレス金型ミスフィード

満足度：4.02021/04/28

寸法の選択が多いので製作せず購入で済ますことができました。動きも全く問題なく使用できています

1人が参考にしています。

プレス金型

満足度：4.02022/06/02

客先の指定で購入しましたがカタログで仕様が確認しやすく使いやすかったです。

0人が参考にしています。

金型部品

満足度：5.02021/11/18

規格品としてあるので、在庫があり翌日には届いてなおかつ価格も安いほうで、よく利用させていただいています。

0人が参考にしています。

金型に組み付け

満足度：4.02019/07/05

リーマを通して取り付ければスムーズに動くようになります。　　　　　　

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q通電式ミスフィード検出ユニットの④通電スイッチEMFがどのような原理で作動するのか教えてください。

ミスフィードが発生した時、先端の針が押されて通電し、ミス検出コントローラで探知します。

この商品を見た人は、こんな商品も見ています

	今見ている商品通電式ミスフィード検出ユニット	ミスフィード検出ユニット	光電式ミスフィード検出ユニット	マイクロスイッチ式ミスフィード検出ユニット　溝加工タイプ	マイクロスイッチ式ミスフィード検出ユニット　穴加工タイプ	通電式ミスフィードセンサ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	1,491円	-	490円 -	-	-
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	3日目

よく一緒に購入される商品

ミスミ
マイクロスイッチ式ミスフィード検出ユニッ…3.8
通常価格(税別) : 490円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
エア穴付リフタピン4.4
通常価格(税別) : 770円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ガイドリフタセット4.3
通常価格(税別) : 420円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストリッパ固定用パイロットパンチ－ストレ…4.2
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
キー溝付パンチ4.3
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ストロークエンドブロック-焼入タイプ-4.6
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
キー溝付パンチ用固定キー　PS（K・KP…4
通常価格(税別) : 190円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストリッパ用プレッシャーピン-P寸固定タ…4.2
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
高剛性ダイセット用ボールリテーナ4
通常価格(税別) : 1,032円-
通常出荷日 : 在庫品1日目～
当日出荷可能

ミスフィード検出ユニットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ばね定数	WL 1N/mm ｛0.1kgf/mm｝
①ミスフィードピン	D4・D5			D6			D8・D10
②ミスフィードピン用スプリング	Type D₁-ℓ	d	Fmax.	Type D₁-ℓ	d	Fmax.	Type D₁-ℓ	d	Fmax.
	WL6-25	0.65	10	WL8-25	0.75	10	WL10-25	0.9	10
	-30	0.7	12	-30	0.8	12	-30	0.9	12
	-35	0.7	14	-35	0.8	14	-35	0.9	14
	-40	0.7	16	-40	0.8	16	-40	0.9	16
	-45	0.75	18	-45	0.85	18	-45	1.0	18
	-50	0.75	20	-50	0.85	20	-50	1.0	20
	-55	0.75	22	-55	0.85	22	-55	1.0	22
	-60	0.8	24	-60	0.9	24	-60	1.0	24
	-65	0.8	26	-65	0.9	26	-65	1.1	26
	-70	0.85	28	-70	1.0	28	-70	1.1	28
③スクリュープラグ	MSW8（D4）・MSW10（D5）			MSW10			MSW12（D8）・MSW14（D10）

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

名称

刃先長さ

D(外径)(mm)

スプリングタイプ

ℓ(スプリング長さ)(mm)

LC(L寸法変更)(mm)

L寸(mm)

P(先端径)(mm)

PC(先端径変更)(mm)

タイプ

CAD

出荷日

通電式ミスフィード検出ユニット

商品情報

外形図・製品仕様

規格表

注文例

出荷日

規格表

注文例

出荷日

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

ミスフィード検出ユニットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
