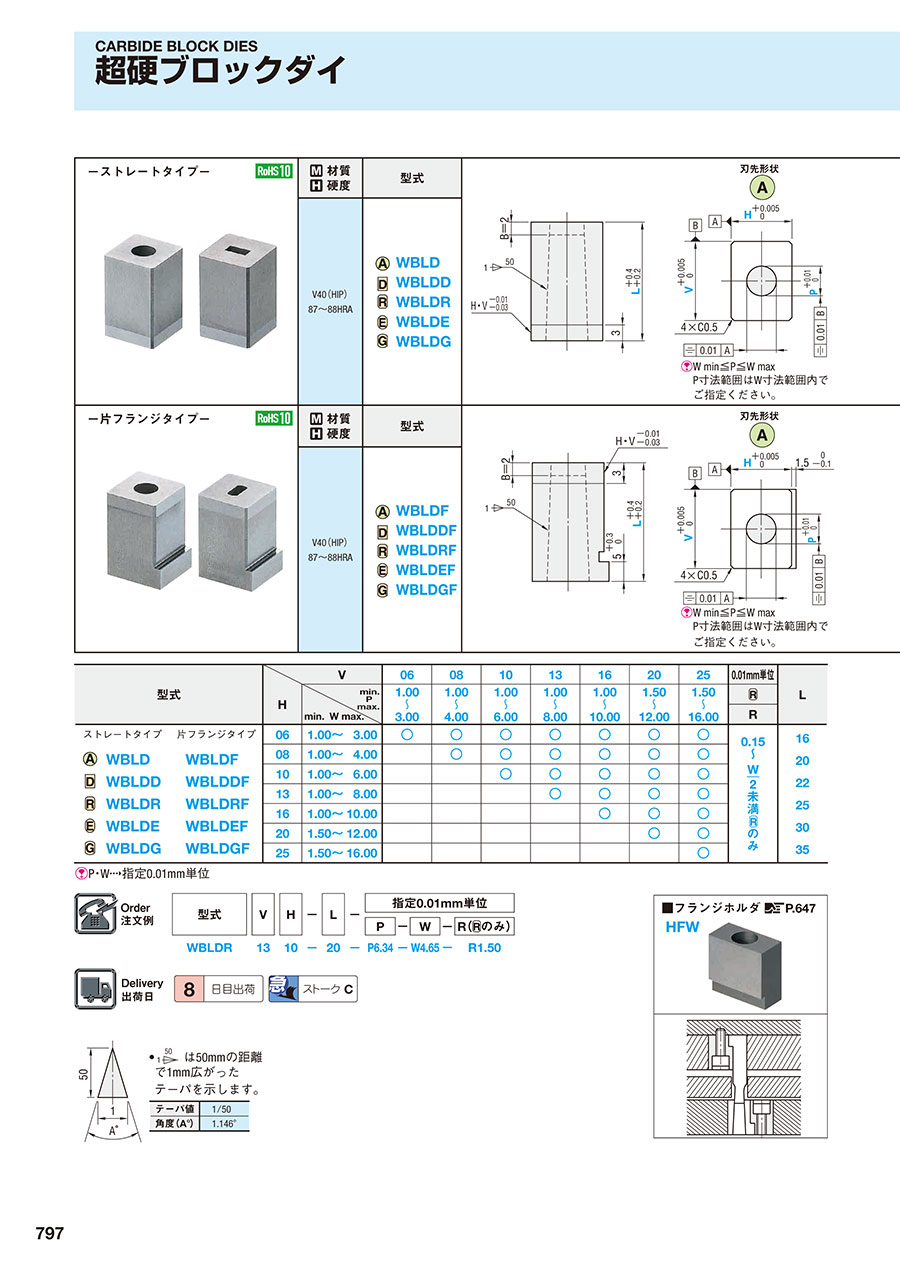

超硬ブロックダイ　-ストレートタイプ-

カタログ |P.797

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬ブロックダイ　-片フランジタイプ-

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬ブロックダイ　外形フリーストレート

通常出荷日：8 日目

超硬(V40)を材質とした角形状のシャンク部で位置決めを行う超硬ブロックダイで...

詳細情報を確認する

外形状
ストレート
材質
超硬V40(HIP)

無料3D-CADライブラリー申し込み受付中

未確定：候補が280型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

W min≦P≦W max
P寸法範囲はW寸法範囲内でご指定ください。

材質
硬度

型式

V40（HIP）
87～88HRA

ヘキサゴンソケット 4H

WBLD
WBLDD
WBLDR
WBLDE
WBLDG

規格表

型式			V		06	08	10	13	16	20	25	0.01mm単位	L
		H		min.	1.00	1.00	1.00	1.00	1.00	1.50	1.50
				P	～	～	～	～	～	～	～
				max.	3.00	4.00	6.00	8.00	10.00	12.00	16.00	R
			min. W max.									R
ストレートタイプ		06	1.00～3.00		○	○	○	○	○	○	○		16 20 22 25 30 35
	WBLD	08	1.00～4.00			○	○	○	○	○	○
	WBLDD	10	1.00～6.00				○	○	○	○	○
	WBLDR	13	1.00～8.00					○	○	○	○
	WBLDE	16	1.00～10.00						○	○	○
	WBLDG	20	1.50～12.00							○	○
		25	1.50～16.00								○

P・W指定0.01mm単位

注文例

出荷日

追加工


型式	V	H	-	L（LC）	-	P-W-R	-	（BC・HC…etc.）
WBLD	06	06	-	20	-	P1.20	-	PKC	-	ANF1.2

型番リスト

表示件数

型番

WBLD0606-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD0606-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD0806-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD0806-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD0808-[16,20,22,25,30,35]-P[1-4/0.01]

WBLD0808-LC[10-34.9/0.1]-P[1-4/0.01]

WBLD1006-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD1006-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD1008-[16,20,22,25,30,35]-P[1-4/0.01]

WBLD1008-LC[10-34.9/0.1]-P[1-4/0.01]

WBLD1010-[16,20,22,25,30,35]-P[1-6/0.01]

WBLD1010-LC[10-34.9/0.1]-P[1-6/0.01]

WBLD1306-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD1306-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD1308-[16,20,22,25,30,35]-P[1-4/0.01]

WBLD1308-LC[10-34.9/0.1]-P[1-4/0.01]

WBLD1310-[16,20,22,25,30,35]-P[1-6/0.01]

WBLD1310-LC[10-34.9/0.1]-P[1-6/0.01]

WBLD1313-[16,20,22,25,30,35]-P[1-8/0.01]

WBLD1313-LC[10-34.9/0.1]-P[1-8/0.01]

WBLD1606-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD1606-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD1608-[16,20,22,25,30,35]-P[1-4/0.01]

WBLD1608-LC[10-34.9/0.1]-P[1-4/0.01]

WBLD1610-[16,20,22,25,30,35]-P[1-6/0.01]

WBLD1610-LC[10-34.9/0.1]-P[1-6/0.01]

WBLD1613-[16,20,22,25,30,35]-P[1-8/0.01]

WBLD1613-LC[10-34.9/0.1]-P[1-8/0.01]

WBLD1616-[16,20,22,25,30,35]-P[1-10/0.01]

WBLD1616-LC[10-34.9/0.1]-P[1-10/0.01]

WBLD2006-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD2006-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD2008-[16,20,22,25,30,35]-P[1-4/0.01]

WBLD2008-LC[10-34.9/0.1]-P[1-4/0.01]

WBLD2010-[16,20,22,25,30,35]-P[1-6/0.01]

WBLD2010-LC[10-34.9/0.1]-P[1-6/0.01]

WBLD2013-[16,20,22,25,30,35]-P[1-8/0.01]

WBLD2013-LC[10-34.9/0.1]-P[1-8/0.01]

WBLD2016-[16,20,22,25,30,35]-P[1-10/0.01]

WBLD2016-LC[10-34.9/0.1]-P[1-10/0.01]

WBLD2020-[16,20,22,25,30,35]-P[1.5-12/0.01]

WBLD2020-LC[10-34.9/0.1]-P[1.5-12/0.01]

WBLD2506-[16,20,22,25,30,35]-P[1-3/0.01]

WBLD2506-LC[10-34.9/0.1]-P[1-3/0.01]

WBLD2508-[16,20,22,25,30,35]-P[1-4/0.01]

WBLD2508-LC[10-34.9/0.1]-P[1-4/0.01]

WBLD2510-[16,20,22,25,30,35]-P[1-6/0.01]

WBLD2510-LC[10-34.9/0.1]-P[1-6/0.01]

WBLD2513-[16,20,22,25,30,35]-P[1-8/0.01]

WBLD2513-LC[10-34.9/0.1]-P[1-8/0.01]

WBLD2516-[16,20,22,25,30,35]-P[1-10/0.01]

WBLD2516-LC[10-34.9/0.1]-P[1-10/0.01]

WBLD2520-[16,20,22,25,30,35]-P[1.5-12/0.01]

WBLD2520-LC[10-34.9/0.1]-P[1.5-12/0.01]

WBLD2525-[16,20,22,25,30,35]-P[1.5-16/0.01]

WBLD2525-LC[10-34.9/0.1]-P[1.5-16/0.01]

WBLDD0606-[16,20,22,25,30,35]-P[1-3/0.01]-W[1-3/0.01]
