超硬ブロックパンチブランク　ノーマル・シャンク公差マイナス

カタログ |P.791

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

超硬(V30)を材質とし、シャンク部が角形状になっている超硬ブロックパンチブラ...

詳細情報を確認する

種別
ノーマル
エア穴有無
無
材質
超硬V30(HIP)

ご注意

【お詫び】受注増のため一時的に納期を変更しております。ストークはご利用頂けません。

無料3D-CADライブラリー申し込み受付中

未確定：候補が1,830型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

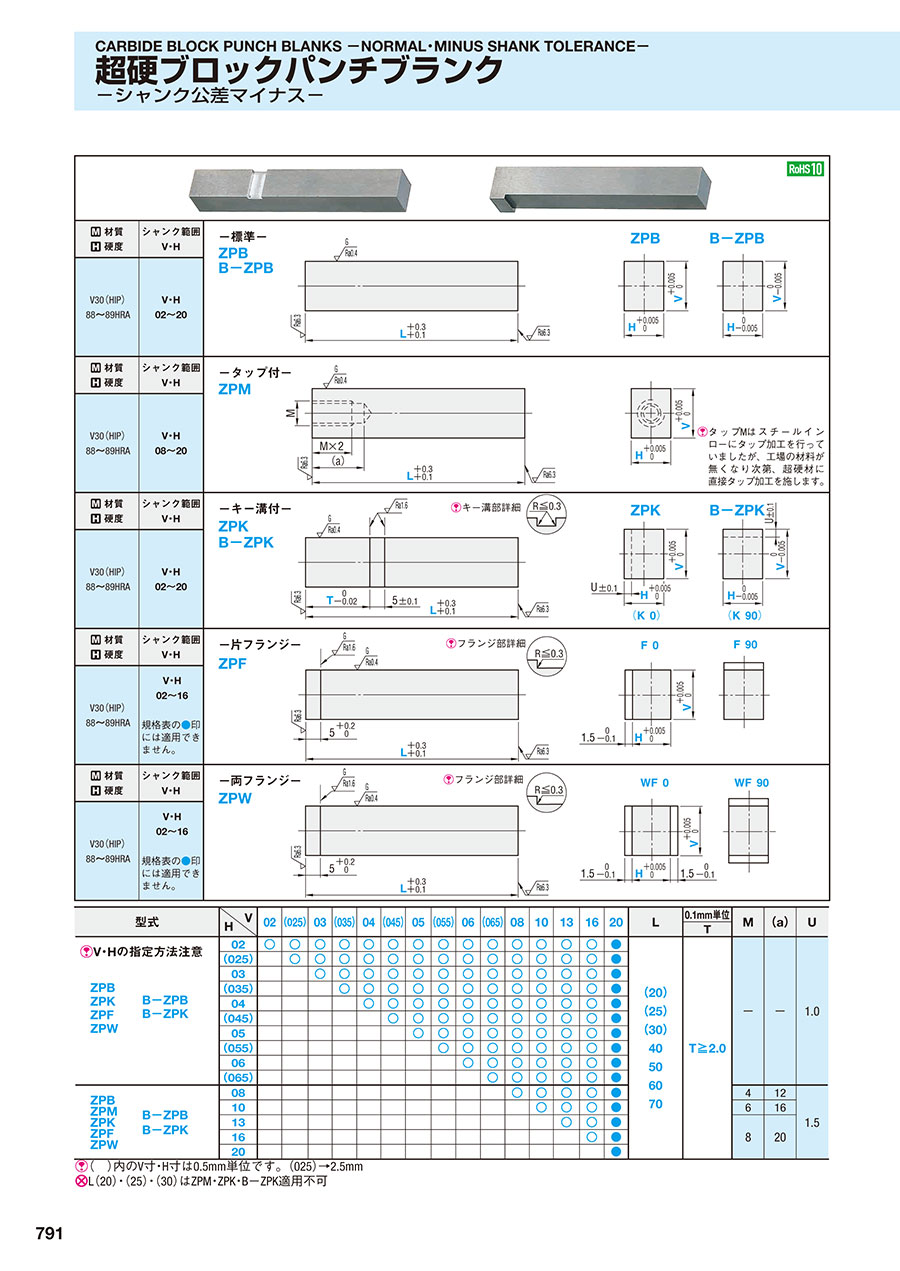

外形図・製品仕様

材質硬度	シャンク範囲 V・H	-標準-
V30（HIP） 88～89HRA	V・H 02～20
材質硬度	シャンク範囲 V・H	-タップ付-
V30（HIP） 88～89HRA	V・H 08～20
材質硬度	シャンク範囲 V・H	-キー溝付-
V30（HIP） 88～89HRA	V・H 02～20
材質硬度	シャンク範囲 V・H	-片フランジ-
V30（HIP） 88～89HRA	V・H 02～16 規格表の●印には適用できません。
材質硬度	シャンク範囲 V・H	-両フランジ-
V30（HIP） 88～89HRA	V・H 02～16 規格表の●印には適用できません。

規格表

型式		V H	02	（025）	03	（035）	04	（045）	05	（055）	06	（065）	08	10	13	16	20	L	T	M	（a）	U
型式		V H	02	（025）	03	（035）	04	（045）	05	（055）	06	（065）	08	10	13	16	20	L	0.1mm単位	M	（a）	U
V・Hの指定方法注意		02	○	○	○	○	○	○	○	○	○	○	○	○	○	○	●	（20）（25）（30） 40 50 60 70	T≧2.0	-	-	1.0
V・Hの指定方法注意		（025）		○	○	○	○	○	○	○	○	○	○	○	○	○	●
ZPB ZPK ZPF ZPW	B-ZPB B-ZPK	03			○	○	○	○	○	○	○	○	○	○	○	○	●
		（035）				○	○	○	○	○	○	○	○	○	○	○	●
		04					○	○	○	○	○	○	○	○	○	○	●
		（045）						○	○	○	○	○	○	○	○	○	●
		05							○	○	○	○	○	○	○	○	●
		（055）								○	○	○	○	○	○	○	●
		06									○	○	○	○	○	○	●
		（065）										○	○	○	○	○	●
ZPB ZPM ZPK ZPF ZPW	B-ZPB B-ZPK	08											○	○	○	○	●			4	12	1.5
		10												○	○	○	●			6	16
		13													○	○	●			8	20
		16														○	●
		20															●

（）内のV寸・H寸は0.5mm単位です。（025）→2.5mm
L（20）・（25）・（30）はZPM・ZPK・B-ZPK適用不可
