超硬ブロックパンチ
超硬(V30)を材質とし、シャンク部が角形状になっている超硬ブロックパンチです...
詳細情報を確認する未確定：候補が3,888型番あります。
商品情報

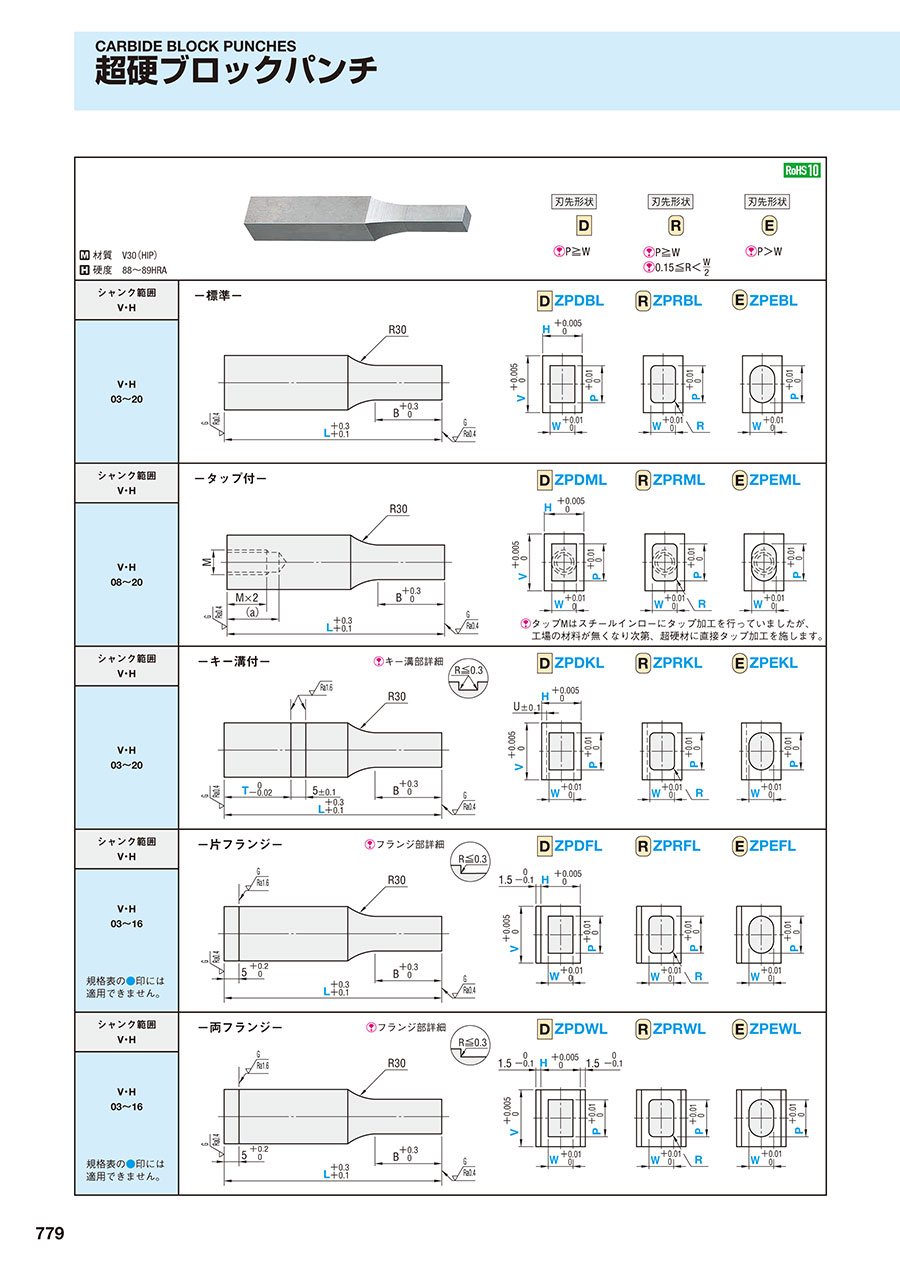

外形図・製品仕様
材質 V30（HIP）
硬度 88～89HRA
| シャンク範囲 V・H | -標準- | |||
|---|---|---|---|---|
| V・H 03～20 |
| |||
| シャンク範囲 V・H | -タップ付- | |||
| V・H 08～20 |
| |||
| シャンク範囲 V・H | -キー溝付- | |||
| V・H 03～20 |
| |||
| シャンク範囲 V・H | -片フランジ- | |||
| V・H 03～16 |
| |||
| 規格表の●印には 適用できません。 | ||||
| シャンク範囲 V・H | -両フランジ- | |||
| V・H 03～16 |
| |||
| 規格表の●印には 適用できません。 | ||||
規格表
| 型式 | シャンク・刃先寸法（mm） | L | 0.1mm 単位 | B | M | （a） | U | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | Type | H | V | 03 | 04 | 05 | 06 | 08 | 10 | 13 | 16 | 20 | T | L 40 | L 50 | L 60・70 | |||||
| P min | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.0 | 5.0 | 7.0 | 8.0 | |||||||||||||
| W min. | ||||||||||||||||||||||
| ZP |
| BL KL FL WL | 03 | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | 40 50 60 70 | T≧2.0 | 13 | 13 | 13 | - | - | 1.0 | |
| 04 | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | |||||||||||||
| 05 | 2.0 | ○ | ○ | ○ | ○ | ○ | ○ | ● | ||||||||||||||
| 06 | 2.0 | ○ | ○ | ○ | ○ | ○ | ● | |||||||||||||||
| BL ML KL FL WL | 08 | 2.0 | ○ | ○ | ○ | ○ | ● | 19 | 19 | 4 | 12 | 1.5 | ||||||||||
| 10 | 2.5 | ○ | ○ | ○ | ● | 6 | 16 | |||||||||||||||
| 13 | 3.0 | ○ | ○ | ● | 8 | 20 | ||||||||||||||||
| 16 | 4.0 | ○ | ● | 25 | ||||||||||||||||||
| 20 | 5.0 | ● | ||||||||||||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
超硬(V30)を材質とし、シャンク部が角形状になっている超硬ブロックパンチです。標準の他に、タップ付、キー溝付、片フランジ、両フランジの選択が可能です。
ご注意
- 【お詫び】受注増のため一時的に納期を変更しております。ストークはご利用頂けません。
カタログ
超硬ブロックパンチのレビュー
金型部品として使用
5
5.02022/03/02
ブロックパンチはサイズ・仕様が豊富で用途によって欲しい形状を選択できるので助かってます。これからも発注頻度は変わらないと...もっと読む
0人が参考にしています。
金型用
5
5.02021/10/04
刃先の寸法も細かく設定できるので
いつも助かっています。
また購入させて頂きます。
0人が参考にしています。
治具
4
4.02020/03/07
治具用に
購入しました
寸法的には
交差があまりなかったので
こちらにしました
0人が参考にしています。
プレス
5
5.02019/08/23
丸線材に圧を掛け一部を平らに加工しています。先端の形は砥石で形造り、補修も簡単です。
0人が参考にしています。
