    超硬ボタンダイブランク　-ストレートタイプ-

    超硬ボタンダイブランク　-ストレートタイプ-

    無料3D-CADライブラリー申し込み受付中

    未確定：候補が40型番あります。
    数量：

    商品情報

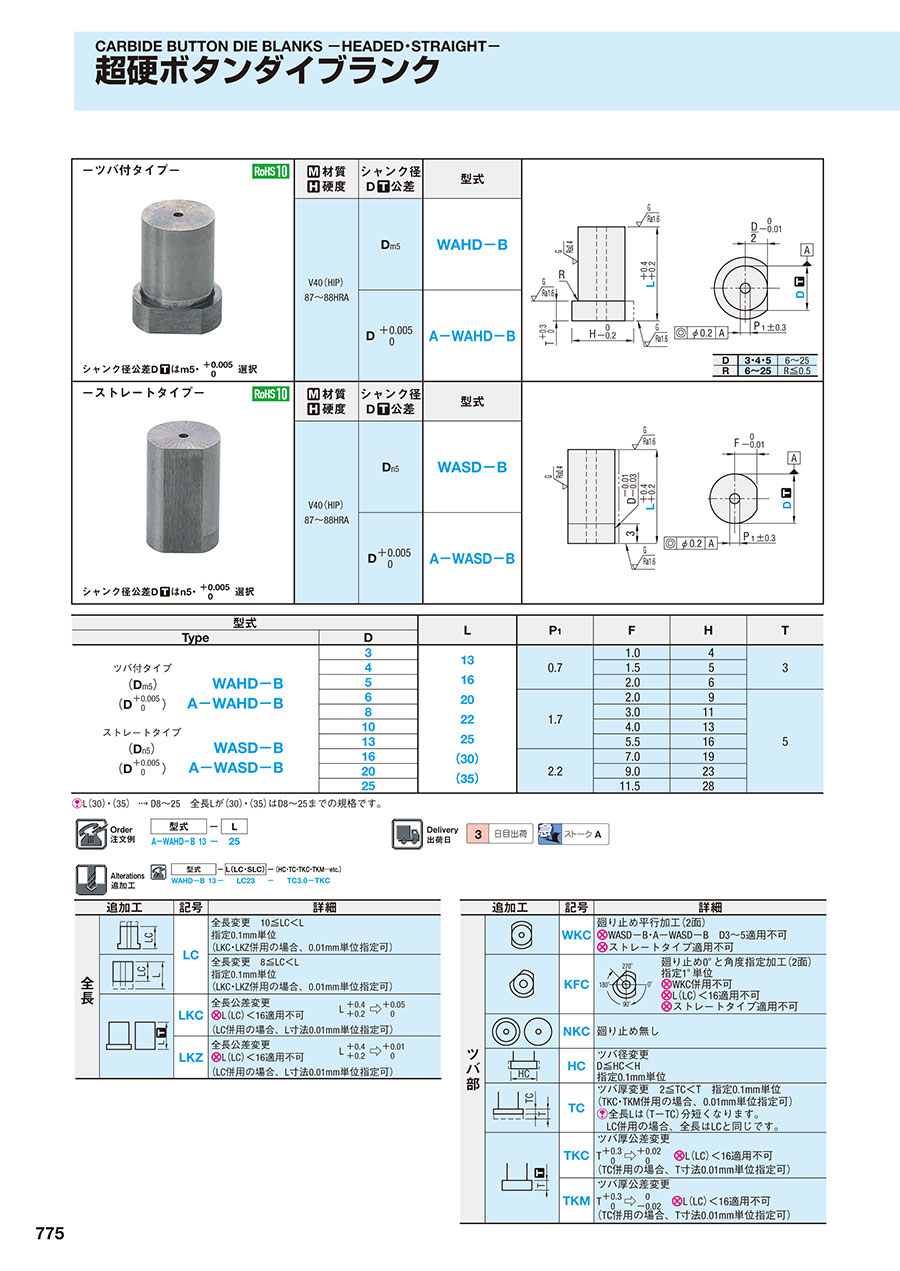

    外形図・製品仕様

    超硬ボタンダイブランク　-ストレートタイプ-
    材質
    硬度    		シャンク径
    D公差    		型式
    V40（HIP）
    87～88HRA    		Dn5WASD-B
    D
    +0.005/0    		A-WASD-B

    シャンク径公差Dはn5・ +0.005/0選択

    規格表

    型式LP1FHT
    TypeD
    ストレートタイプ
    （Dn5） WASD-B
    （D +0.005/0） A-WASD-B    		313
    16
    20
    22
    25
    （30）
    （35）    		0.71.043
    41.55
    52.06
    61.72.095
    83.011
    104.013
    135.516
    162.27.019
    209.023
    2511.528

    L（30）・（35）D8～25    全長Lが（30）・（35）はD8～25までの規格です。

    注文例



    超硬ボタンダイブランク -ストレートタイプ-

    		型式-L
     A-WASD-B 13-25

    出荷日

    超硬ボタンダイブランク　-ストレートタイプ-

    追加工



    超硬ボタンダイブランク -ストレートタイプ-

    		型式-L（LC・SLC・LCT・LMT）-（BC・HC・TC・CKC・MKC…etc.）
     A-WASD-B 13-LC23-TC3.0-TKC
    超硬ボタンダイブランク　-ストレートタイプ-

    型番リスト

    表示件数
  • 1
    • 型番
    A-WASD-B3-[13,16,20,22,25]
    A-WASD-B3-LC[8-24.9/0.1]
    A-WASD-B4-[13,16,20,22,25]
    A-WASD-B4-LC[8-24.9/0.1]
    A-WASD-B5-[13,16,20,22,25]
    A-WASD-B5-LC[8-24.9/0.1]
    A-WASD-B6-[13,16,20,22,25]
    A-WASD-B6-LC[8-24.9/0.1]
    A-WASD-B8-[13,16,20,22,25,30,35]
    A-WASD-B8-LC[8-34.9/0.1]
    A-WASD-B10-[13,16,20,22,25,30,35]
    A-WASD-B10-LC[8-34.9/0.1]
    A-WASD-B13-[13,16,20,22,25,30,35]
    A-WASD-B13-LC[8-34.9/0.1]
    A-WASD-B16-[13,16,20,22,25,30,35]
    A-WASD-B16-LC[8-34.9/0.1]
    A-WASD-B20-[13,16,20,22,25,30,35]
    A-WASD-B20-LC[8-34.9/0.1]
    A-WASD-B25-[13,16,20,22,25,30,35]
    A-WASD-B25-LC[8-34.9/0.1]
    WASD-B3-[13,16,20,22,25]
    WASD-B3-LC[8-25/0.1]
    WASD-B4-[13,16,20,22,25]
    WASD-B4-LC[8-25/0.1]
    WASD-B5-[13,16,20,22,25]
    WASD-B5-LC[8-25/0.1]
    WASD-B6-[13,16,20,22,25]
    WASD-B6-LC[8-25/0.1]
    WASD-B8-[13,16,20,22,25,30,35]
    WASD-B8-LC[8-34.9/0.1]
    WASD-B10-[13,16,20,22,25,30,35]
    WASD-B10-LC[8-35/0.1]
    WASD-B13-[13,16,20,22,25,30,35]
    WASD-B13-LC[8-34.9/0.1]
    WASD-B16-[13,16,20,22,25,30,35]
    WASD-B16-LC[8-35/0.1]
    WASD-B20-[13,16,20,22,25,30,35]
    WASD-B20-LC[8-35/0.1]
    WASD-B25-[13,16,20,22,25,30,35]
    WASD-B25-LC[8-35/0.1]

    シャンク径公差

    D(シャンク径)

    (mm)

    L(全長)

    (mm)

    LC(全長変更)

    (mm)

    		RoHS?最小発注数量
    +0.005/0
    3
    13 ～ 25
    -
    10
    1個
    +0.005/0
    3
    -
    8 ～ 24.9
    10
    1個
    +0.005/0
    4
    13 ～ 25
    -
    10
    1個
    +0.005/0
    4
    -
    8 ～ 24.9
    10
    1個
    +0.005/0
    5
    13 ～ 25
    -
    10
    1個
    +0.005/0
    5
    -
    8 ～ 24.9
    10
    1個
    +0.005/0
    6
    13 ～ 25
    -
    10
    1個
    +0.005/0
    6
    -
    8 ～ 24.9
    10
    1個
    +0.005/0
    8
    13 ～ 35
    -
    10
    1個
    +0.005/0
    8
    -
    8 ～ 34.9
    10
    1個
    +0.005/0
    10
    13 ～ 35
    -
    10
    1個
    +0.005/0
    10
    -
    8 ～ 34.9
    10
    1個
    +0.005/0
    13
    13 ～ 35
    -
    10
    1個
    +0.005/0
    13
    -
    8 ～ 34.9
    10
    1個
    +0.005/0
    16
    13 ～ 35
    -
    10
    1個
    +0.005/0
    16
    -
    8 ～ 34.9
    10
    1個
    +0.005/0
    20
    13 ～ 35
    -
    10
    1個
    +0.005/0
    20
    -
    8 ～ 34.9
    10
    1個
    +0.005/0
    25
    13 ～ 35
    -
    10
    1個
    +0.005/0
    25
    -
    8 ～ 34.9
    10
    1個
    n5
    3
    13 ～ 25
    -
    10
    1個
    n5
    3
    -
    8 ～ 25
    10
    1個
    n5
    4
    13 ～ 25
    -
    10
    1個
    n5
    4
    -
    8 ～ 25
    10
    1個
    n5
    5
    13 ～ 25
    -
    10
    1個
    n5
    5
    -
    8 ～ 25
    10
    1個
    n5
    6
    13 ～ 25
    -
    10
    1個
    n5
    6
    -
    8 ～ 25
    10
    1個
    n5
    8
    13 ～ 35
    -
    10
    1個
    n5
    8
    -
    8 ～ 34.9
    10
    1個
    n5
    10
    13 ～ 35
    -
    10
    1個
    n5
    10
    -
    8 ～ 35
    10
    1個
    n5
    13
    13 ～ 35
    -
    10
    1個
    n5
    13
    -
    8 ～ 34.9
    10
    1個
    n5
    16
    13 ～ 35
    -
    10
    1個
    n5
    16
    -
    8 ～ 35
    10
    1個
    n5
    20
    13 ～ 35
    -
    10
    1個
    n5
    20
    -
    8 ～ 35
    10
    1個
    n5
    25
    13 ～ 35
    -
    10
    1個
    n5
    25
    -
    8 ～ 35
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    ストレート超硬ボタンダイブランクです。材質は超硬（V40）です。シャンク径公差はm5と＋0.005/0から選択可能です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
