カス詰まり対策超硬アンギュラボタンダイ　-ツバ付タイプ-

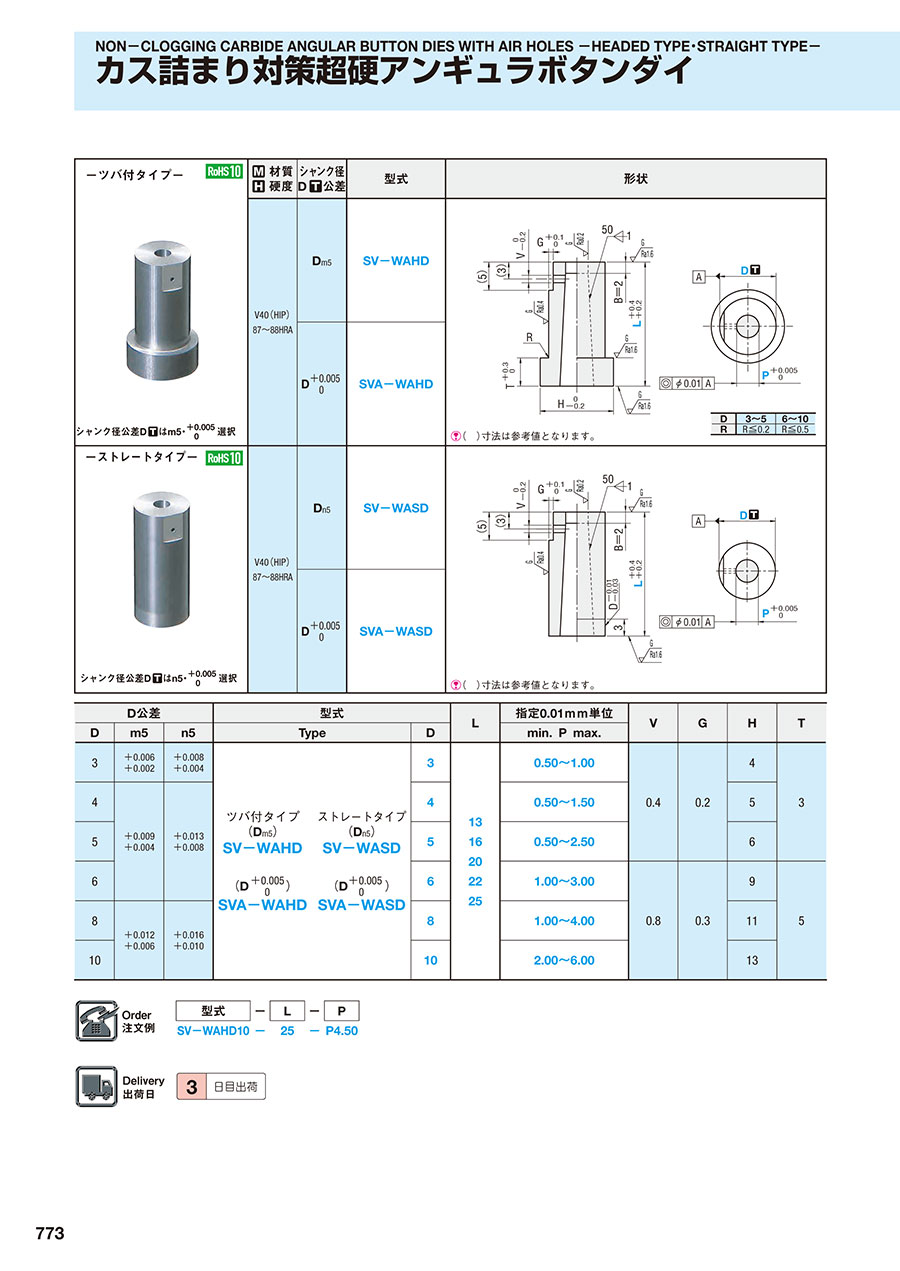

カタログ |P.773

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カス詰まり対策超硬ボタンダイ　-ツバ付タイプ-

通常出荷日：3 日目

吸引装置と併用することでカス詰まりの発生を抑えるツバ付き超硬アンギュラボタンダ...

詳細情報を確認する

外形状
ヘッド付
刃先形状
A
内部形状
アンギュラ
材質
V40(HIP)

無料3D-CADライブラリー申し込み受付中

未確定：候補が104型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（）寸法は参考値となります。

D	3～5	6～10
R	R≦0.2	R≦0.5

材質硬度	シャンク径 D公差	型式
V40（HIP） 87～88HRA	D_m5	SV-WAHD
V40（HIP） 87～88HRA	D +0.005/0	SVA-WAHD

シャンク径公差Dはm5・ +0.005/0 選択

規格表

D公差			型式		L	指定0.01mm単位	V	G	H	T
D	m5	n5	Type	D	L	min. P max.	V	G	H	T
3	+0.006 +0.002	+0.008 +0.004	ツバ付タイプ（D_m5） SV-WAHD （D +0.005/0） SVA-WAHD	3	13 16 20 22 25	0.50～1.00	0.4	0.2	4	3
4	+0.009 +0.004	+0.013 +0.008		4		0.50～1.50			5
5				5		0.50～2.50			6
6				6		1.00～3.00	0.8	0.3	9	5
8	+0.012 +0.006	+0.016 +0.010		8		1.00～4.00			11
10	+0.012 +0.006	+0.016 +0.010		10		2.00～6.00			13

注文例

出荷日

追加工

型番リスト

表示件数

型番

SV-WAHD3-[13,16,20,22,25]-P[0.5-1/0.01]

SV-WAHD3-[13,16,20,22,25]-PC[1.01-1.2/0.01]

SV-WAHD3-LC[13-24.9/0.1]-P[0.5-1/0.01]

SV-WAHD3-LC[13-24.9/0.1]-PC[1.01-1.2/0.01]

SV-WAHD3-LCT[13-24.99/0.01]-P[0.5-1/0.01]

SV-WAHD3-LCT[13-24.99/0.01]-PC[1.01-1.2/0.01]

SV-WAHD3-LMT[13-24.99/0.01]-P[0.5-1/0.01]

SV-WAHD3-LMT[13-24.99/0.01]-PC[1.01-1.2/0.01]

SV-WAHD4-[13,16,20,22,25]-P[0.5-1.5/0.01]

SV-WAHD4-[13,16,20,22,25]-PC[1.51-1.7/0.01]

SV-WAHD4-LC[13-24.9/0.1]-P[0.5-1.5/0.01]

SV-WAHD4-LC[13-24.9/0.1]-PC[1.51-1.7/0.01]

SV-WAHD4-LCT[13-24.99/0.01]-P[0.5-1.5/0.01]

SV-WAHD4-LCT[13-24.99/0.01]-PC[1.51-1.7/0.01]

SV-WAHD4-LMT[13-24.99/0.01]-P[0.5-1.5/0.01]

SV-WAHD4-LMT[13-24.99/0.01]-PC[1.51-1.7/0.01]

SV-WAHD5-[13,16,20,22,25]-P[0.5-2.5/0.01]

SV-WAHD5-[13,16,20,22,25]-PC[2.51-2.7/0.01]

SV-WAHD5-LC[13-24.9/0.1]-P[0.5-2.5/0.01]

SV-WAHD5-LC[13-24.9/0.1]-PC[2.51-2.7/0.01]

SV-WAHD5-LCT[13-24.99/0.01]-P[0.5-2.5/0.01]

SV-WAHD5-LCT[13-24.99/0.01]-PC[2.51-2.7/0.01]

SV-WAHD5-LMT[13-24.99/0.01]-P[0.5-2.5/0.01]

SV-WAHD5-LMT[13-24.99/0.01]-PC[2.51-2.7/0.01]

SV-WAHD6-[13,16,20,22,25]-P[1-3/0.01]

SV-WAHD6-[13,16,20,22,25]-PC[3.01-3.2/0.01]

SV-WAHD6-LC[13-24.9/0.1]-P[1-3/0.01]

SV-WAHD6-LC[13-24.9/0.1]-PC[3.01-3.2/0.01]

SV-WAHD6-LCT[13-24.99/0.01]-P[1-3/0.01]

SV-WAHD6-LCT[13-24.99/0.01]-PC[3.01-3.2/0.01]

SV-WAHD6-LMT[13-24.99/0.01]-P[1-3/0.01]

SV-WAHD6-LMT[13-24.99/0.01]-PC[3.01-3.2/0.01]

SV-WAHD8-[13,16,20,22,25]-P[1-4/0.01]

SV-WAHD8-[13,16,20,22,25]-PC[4.01-4.2/0.01]

SV-WAHD8-LC[13-24.9/0.1]-P[1-4/0.01]

SV-WAHD8-LC[13-24.9/0.1]-PC[4.01-4.2/0.01]

SV-WAHD8-LCT[13-24.99/0.01]-P[1-4/0.01]

SV-WAHD8-LCT[13-24.99/0.01]-PC[4.01-4.2/0.01]

SV-WAHD8-LMT[13-24.99/0.01]-P[1-4/0.01]

SV-WAHD8-LMT[13-24.99/0.01]-PC[4.01-4.2/0.01]

SV-WAHD10-[13,16,20,22,25]-P[2-6/0.01]

SV-WAHD10-[13,16,20,22,25]-PC[1-1.99/0.01]

SV-WAHD10-[13,16,20,22,25]-PC[6.01-6.2/0.01]

SV-WAHD10-LC[13-24.9/0.1]-P[2-6/0.01]

SV-WAHD10-LC[13-24.9/0.1]-PC[1-1.99/0.01]

SV-WAHD10-LC[13-24.9/0.1]-PC[6.01-6.2/0.01]

SV-WAHD10-LCT[13-24.99/0.01]-P[2-6/0.01]

SV-WAHD10-LCT[13-24.99/0.01]-PC[1-1.99/0.01]

SV-WAHD10-LCT[13-24.99/0.01]-PC[6.01-6.2/0.01]

SV-WAHD10-LMT[13-24.99/0.01]-P[2-6/0.01]

SV-WAHD10-LMT[13-24.99/0.01]-PC[1-1.99/0.01]

SV-WAHD10-LMT[13-24.99/0.01]-PC[6.01-6.2/0.01]

SVA-WAHD3-[13,16,20,22,25]-P[0.5-1/0.01]

SVA-WAHD3-[13,16,20,22,25]-PC[1.01-1.2/0.01]

SVA-WAHD3-LC[13-24.9/0.1]-P[0.5-1/0.01]

SVA-WAHD3-LC[13-24.9/0.1]-PC[1.01-1.2/0.01]

SVA-WAHD3-LCT[13-24.99/0.01]-P[0.5-1/0.01]

SVA-WAHD3-LCT[13-24.99/0.01]-PC[1.01-1.2/0.01]

SVA-WAHD3-LMT[13-24.99/0.01]-P[0.5-1/0.01]

SVA-WAHD3-LMT[13-24.99/0.01]-PC[1.01-1.2/0.01]

シャンク径公差

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚/全長公差変更・全長変更)

(mm)

LMT(ツバ厚/全長公差変更・全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

m5	3	13 ～ 25	-	-	-	0.5 ～ 1	-	10	1個
m5	3	13 ～ 25	-	-	-	-	1.01 ～ 1.2	10	1個
m5	3	-	13 ～ 24.9	-	-	0.5 ～ 1	-	10	1個
m5	3	-	13 ～ 24.9	-	-	-	1.01 ～ 1.2	10	1個
m5	3	-	-	13 ～ 24.99	-	0.5 ～ 1	-	10	1個
m5	3	-	-	13 ～ 24.99	-	-	1.01 ～ 1.2	10	1個
m5	3	-	-	-	13 ～ 24.99	0.5 ～ 1	-	10	1個
m5	3	-	-	-	13 ～ 24.99	-	1.01 ～ 1.2	10	1個
m5	4	13 ～ 25	-	-	-	0.5 ～ 1.5	-	10	1個
m5	4	13 ～ 25	-	-	-	-	1.51 ～ 1.7	10	1個
m5	4	-	13 ～ 24.9	-	-	0.5 ～ 1.5	-	10	1個
m5	4	-	13 ～ 24.9	-	-	-	1.51 ～ 1.7	10	1個
m5	4	-	-	13 ～ 24.99	-	0.5 ～ 1.5	-	10	1個
m5	4	-	-	13 ～ 24.99	-	-	1.51 ～ 1.7	10	1個
m5	4	-	-	-	13 ～ 24.99	0.5 ～ 1.5	-	10	1個
m5	4	-	-	-	13 ～ 24.99	-	1.51 ～ 1.7	10	1個
m5	5	13 ～ 25	-	-	-	0.5 ～ 2.5	-	10	1個
m5	5	13 ～ 25	-	-	-	-	2.51 ～ 2.7	10	1個
m5	5	-	13 ～ 24.9	-	-	0.5 ～ 2.5	-	10	1個
m5	5	-	13 ～ 24.9	-	-	-	2.51 ～ 2.7	10	1個
m5	5	-	-	13 ～ 24.99	-	0.5 ～ 2.5	-	10	1個
m5	5	-	-	13 ～ 24.99	-	-	2.51 ～ 2.7	10	1個
m5	5	-	-	-	13 ～ 24.99	0.5 ～ 2.5	-	10	1個
m5	5	-	-	-	13 ～ 24.99	-	2.51 ～ 2.7	10	1個
m5	6	13 ～ 25	-	-	-	1 ～ 3	-	10	1個
m5	6	13 ～ 25	-	-	-	-	3.01 ～ 3.2	10	1個
m5	6	-	13 ～ 24.9	-	-	1 ～ 3	-	10	1個
m5	6	-	13 ～ 24.9	-	-	-	3.01 ～ 3.2	10	1個
m5	6	-	-	13 ～ 24.99	-	1 ～ 3	-	10	1個
m5	6	-	-	13 ～ 24.99	-	-	3.01 ～ 3.2	10	1個
m5	6	-	-	-	13 ～ 24.99	1 ～ 3	-	10	1個
m5	6	-	-	-	13 ～ 24.99	-	3.01 ～ 3.2	10	1個
m5	8	13 ～ 25	-	-	-	1 ～ 4	-	10	1個
m5	8	13 ～ 25	-	-	-	-	4.01 ～ 4.2	10	1個
m5	8	-	13 ～ 24.9	-	-	1 ～ 4	-	10	1個
m5	8	-	13 ～ 24.9	-	-	-	4.01 ～ 4.2	10	1個
m5	8	-	-	13 ～ 24.99	-	1 ～ 4	-	10	1個
m5	8	-	-	13 ～ 24.99	-	-	4.01 ～ 4.2	10	1個
m5	8	-	-	-	13 ～ 24.99	1 ～ 4	-	10	1個
m5	8	-	-	-	13 ～ 24.99	-	4.01 ～ 4.2	10	1個
m5	10	13 ～ 25	-	-	-	2 ～ 6	-	10	1個
m5	10	13 ～ 25	-	-	-	-	1 ～ 1.99	10	1個
m5	10	13 ～ 25	-	-	-	-	6.01 ～ 6.2	10	1個
m5	10	-	13 ～ 24.9	-	-	2 ～ 6	-	10	1個
m5	10	-	13 ～ 24.9	-	-	-	1 ～ 1.99	10	1個
m5	10	-	13 ～ 24.9	-	-	-	6.01 ～ 6.2	10	1個
m5	10	-	-	13 ～ 24.99	-	2 ～ 6	-	10	1個
m5	10	-	-	13 ～ 24.99	-	-	1 ～ 1.99	10	1個
m5	10	-	-	13 ～ 24.99	-	-	6.01 ～ 6.2	10	1個
m5	10	-	-	-	13 ～ 24.99	2 ～ 6	-	10	1個
m5	10	-	-	-	13 ～ 24.99	-	1 ～ 1.99	10	1個
m5	10	-	-	-	13 ～ 24.99	-	6.01 ～ 6.2	10	1個
+0.005/0	3	13 ～ 25	-	-	-	0.5 ～ 1	-	10	1個
+0.005/0	3	13 ～ 25	-	-	-	-	1.01 ～ 1.2	10	1個
+0.005/0	3	-	13 ～ 24.9	-	-	0.5 ～ 1	-	10	1個
+0.005/0	3	-	13 ～ 24.9	-	-	-	1.01 ～ 1.2	10	1個
+0.005/0	3	-	-	13 ～ 24.99	-	0.5 ～ 1	-	10	1個
+0.005/0	3	-	-	13 ～ 24.99	-	-	1.01 ～ 1.2	10	1個
+0.005/0	3	-	-	-	13 ～ 24.99	0.5 ～ 1	-	10	1個
+0.005/0	3	-	-	-	13 ～ 24.99	-	1.01 ～ 1.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

吸引装置と併用することでカス詰まりの発生を抑えるツバ付き超硬アンギュラボタンダイです。材質は超硬(V40)です。シャンク径公差はm5と0/＋0.005から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カス詰まり対策超硬アンギュラボタンダイ　-ツバ付タイプ-のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

金型メンテ

満足度：4.02022/03/31

カス上がり対策（ＳＲ）に使用出来ない形状に使用しています。ツバ付きの為浮き上がり防止にもなる。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qリン青銅を抜きたいが、カスが詰まりやすい。防止効果のあるボタンダイを教えて欲しい

カス詰まり対策のアンギュラタイプを推奨いたします
