カス上がり対策超硬アンギュラボタンダイ -ツバ付タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
刃先内径に特殊溝を施し、カス上がり防止機能を持たせたカス上がり防止対策を施した...
詳細情報を確認する未確定：候補が1,876型番あります。
商品情報
関連ページ
カス上がり対策ダイ P.1735

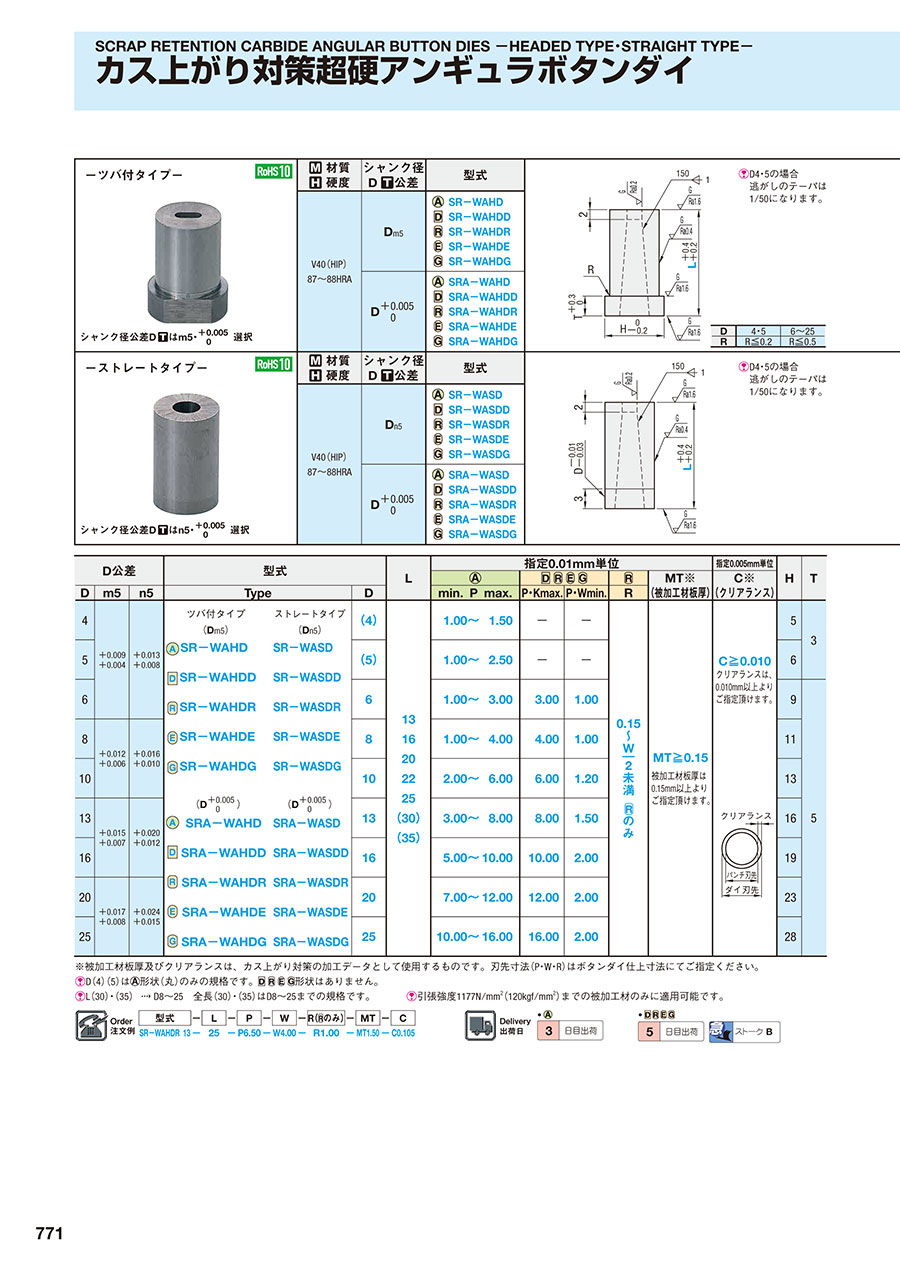

外形図・製品仕様
| D4・5の場合逃がしのテーパは1/50になります。 | |||
| D | 4・5 | 6～25 | ||
|---|---|---|---|---|
| R | R≦0.2 | R≦0.5 | ||
| 材質 硬度 | シャンク径 D公差 | 型式 | |
|---|---|---|---|
| V40（HIP） 87～88HRA | Dm5 |
| SR-WAHD SR-WAHDD SR-WAHDR SR-WAHDE SR-WAHDG |
| D +0.005/0 |
| SRA-WAHD SRA-WAHDD SRA-WAHDR SRA-WAHDE SRA-WAHDG | |
シャンク径公差Dはm5・+0.005/0 選択
規格表
| D公差 | 型式 | L | 指定0.01mm単位 | 指定0.005mm単位 | H | T | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MT※ （被加工材板厚） | C※ （クリアランス） | |||||||||
| D | m5 | n5 | Type | D | min. P max. | P・Kmax. | P・Wmin. | R | |||||
| 4 | +0.009 +0.004 | +0.013 +0.008 | ツバ付タイプ | （4） | 13 16 20 22 25 （30） （35） | 1.00～1.50 | - | - |
| MT≧0.15 被加工材板厚は0.15mm以上よりご指定頂けます。 | C≧0.010 クリアランスは、0.010mm以上よりご指定頂けます。 | 5 | 3 |
| 5 | （Dm5） | （5） | 1.00～2.50 | - | - | 6 | |||||||
| 6 |  SR-WAHD SR-WAHDD SR-WAHDR SR-WAHDE SR-WAHDG | 6 | 1.00～3.00 | 3.00 | 1.00 | 9 | 5 | ||||||
| 8 | +0.012 +0.006 | +0.016 +0.010 | 8 | 1.00～4.00 | 4.00 | 1.00 | 11 | ||||||
| 10 | 10 | 2.00～6.00 | 6.00 | 1.20 |
| 13 | |||||||
| 13 | +0.015 +0.007 | +0.020 +0.012 | （D +0.005/0） | 13 | 3.00～8.00 | 8.00 | 1.50 | 16 | |||||
| 16 |  SRA-WAHD SRA-WAHDD SRA-WAHDR SRA-WAHDE SRA-WAHDG | 16 | 5.00～10.00 | 10.00 | 2.00 | 19 | |||||||
| 20 | +0.017 +0.008 | +0.024 +0.015 | 20 | 7.00～12.00 | 12.00 | 2.00 | 23 | ||||||
| 25 | 25 | 10.00～16.00 | 16.00 | 2.00 | 28 | ||||||||
※被加工材板厚及びクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
D（4）（5）は
形状（丸）のみの規格です。
L（30）・（35） D8～25 全長（30）・（35）はD8～25までの規格です。
引張強度1177N/mm2 （120kgf/mm2）までの被加工材のみに適用可能です。
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
刃先内径に特殊溝を施し、カス上がり防止機能を持たせたカス上がり防止対策を施したツバ付きの超硬アンギュラボタンダイです。材質は超硬(V40)です。シャンク径公差はm5と＋0.005/0から選択可能です。
カタログ
カス上がり対策超硬アンギュラボタンダイ -ツバ付タイプ-のレビュー
カス上がり対策に使用
3
3.02022/07/12
超硬材以外で刃先が3mmがあるが、超硬材で刃先が3mmあれば
もう少しショット数が延びるかもしれません。
0人が参考にしています。
金型
5
5.02022/02/09
この商品は金型に使用しています。カス上がり対策もしっかりできていいものだと思います。自社で取り扱っている金型の各種鋼材の...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qボタンダイの刃先に溝が付いていて、抜いた時にその分のバリがかなり出ているように見える。
A
カス上がり対策のボタンダイは刃先に溝を付けることでカスの上がりを防止しますので、バリが出ているのは異常ではありません。ただし、普段と比較してバリが大きいようでしたら、ご相談ください。
Qカス上がり対策の溝はボタンダイの上面迄来ているのでしょうか？
A
カス上がり対策ボタンダイの溝は上面まで行っています。この溝があることでカスにバリが発生し、カスが詰まりカス上がりしなくなります。また、バリが出ますので薄板抜きに推奨しません。
