カス上がり対策超硬ボタンダイ　-ツバ付タイプ-

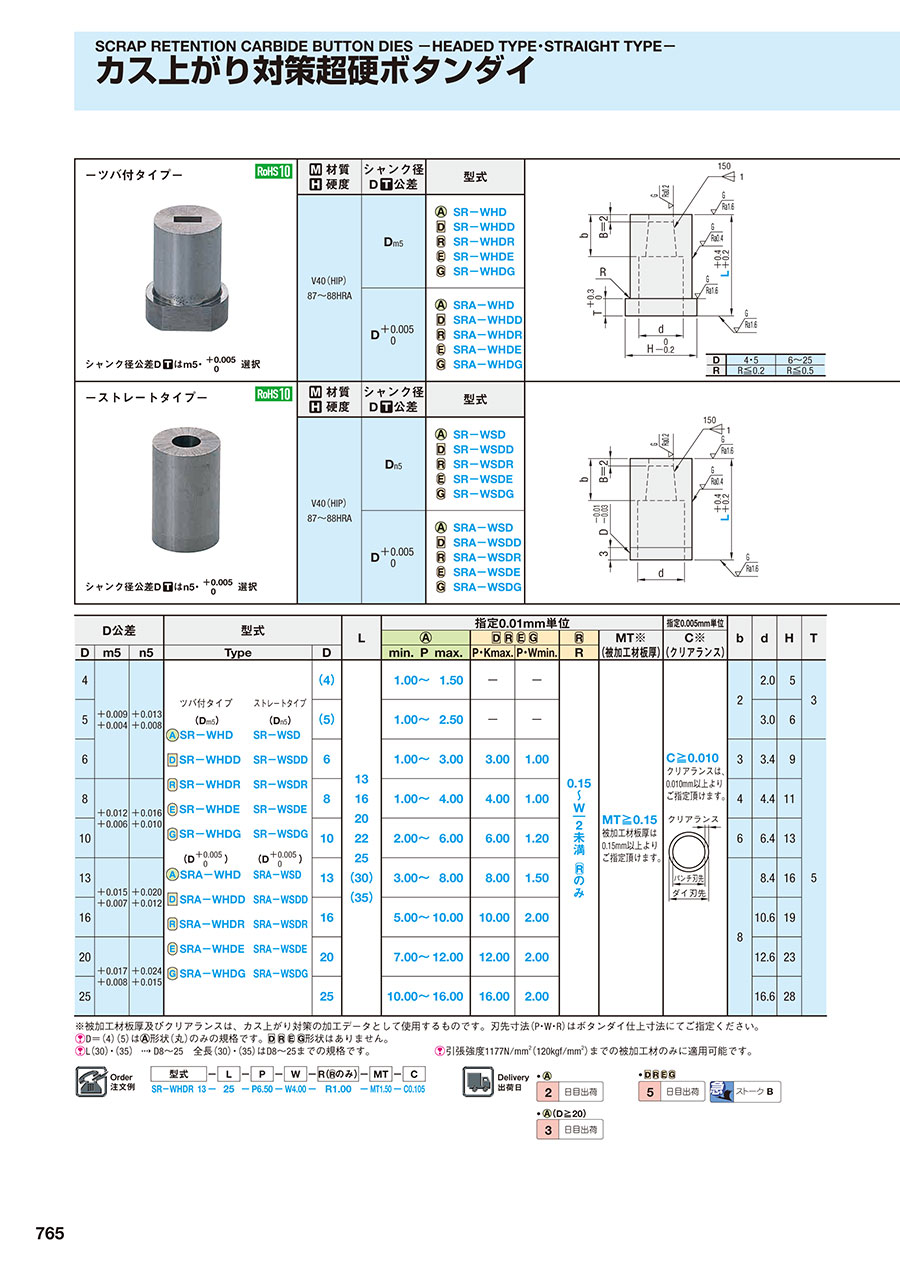

カタログ |P.765

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カス上がり対策超硬アンギュラボタンダイ　-ツバ付タイプ-

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カス上がり対策超硬ボタンダイ　-ストレートタイプ-

通常出荷日：2 日目～

刃先内径に特殊溝を施し、カス上がり防止機能を持たせたツバ付きの超硬ボタンダイで...

詳細情報を確認する

外形状
ヘッド付
内部形状
レギュラー
材質
V40(HIP)

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,321型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

D	4・5	6～25
R	R≦0.2	R≦0.5

材質
硬度

シャンク径
D公差

型式

V40（HIP）
87～88HRA

D_m5

カス上がり対策超硬ボタンダイ -ツバ付タイプ-

SR-WHD
SR-WHDD
SR-WHDR
SR-WHDE
SR-WHDG

D
+0.005/0

カス上がり対策超硬ボタンダイ -ツバ付タイプ-

SRA-WHD
SRA-WHDD
SRA-WHDR
SRA-WHDE
SRA-WHDG

シャンク径公差Dはm5・ +0.005/0 選択

規格表

D公差			型式		L	指定0.01mm単位					指定0.005mm単位	b	d	H	T
D公差			型式							MT※ （被加工材板厚）	C※ （クリアランス）
D	m5	n5	Type	D		min. P max.	P・Kmax.	P・Wmin.	R	MT※ （被加工材板厚）	C※ （クリアランス）
4	+0.009 +0.004	+0.013 +0.008	ツバ付タイプ	（4）	13 16 20 22 25 （30）（35）	1.00～1.50	-	-		MT≧0.15 被加工材板厚は0.15mm以上よりご指定頂けます。	C≧0.010 クリアランスは、0.010mm以上よりご指定頂けます。	2	2.0	5	3
5			（D_m5）	（5）		1.00～2.50	-	-				2	3.0	6	3
6			SR-WHD SR-WHDD SR-WHDR SR-WHDE SR-WHDG	6		1.00～3.00	3.00	1.00				3	3.4	9	5
8	+0.012 +0.006	+0.016 +0.010		8		1.00～4.00	4.00	1.00				4	4.4	11
10	+0.012 +0.006	+0.016 +0.010		10		2.00～6.00	6.00	1.20				6	6.4	13
13	+0.015 +0.007	+0.020 +0.012	（D +0.005/0）	13		3.00～8.00	8.00	1.50				8	8.4	16
16	+0.015 +0.007	+0.020 +0.012	SRA-WHD SRA-WHDD SRA-WHDR SRA-WHDE SRA-WHDG	16		5.00～10.00	10.00	2.00					10.6	19
20	+0.017 +0.008	+0.024 +0.015		20		7.00～12.00	12.00	2.00					12.6	23
25	+0.017 +0.008	+0.024 +0.015		25		10.00～16.00	16.00	2.00					16.6	28

※被加工材板厚及びクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
D＝（4）（5）はカス上がり対策超硬ボタンダイ -ツバ付タイプ- 形状（丸）のみの規格です。形状はありません。
L（30）・（35） D8～25 全長（30）・（35）はD8～25までの規格です。
引張強度1177N/mm²（120kgf/mm²）までの被加工材のみに適用可能です。

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

SR-WHD4-[13,16,20,22,25]-P[1-1.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-[13,16,20,22,25]-PC[1.51-1.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[12-12.9/0.1]-P[1-1.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[12-12.9/0.1]-PC[1.51-1.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[15-15.9/0.1]-P[1-1.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[15-15.9/0.1]-PC[1.51-1.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[19-19.9/0.1]-P[1-1.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[19-19.9/0.1]-PC[1.51-1.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[21-21.9/0.1]-P[1-1.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[21-21.9/0.1]-PC[1.51-1.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[24-24.9/0.1]-P[1-1.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD4-LC[24-24.9/0.1]-PC[1.51-1.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-[13,16,20,22,25]-P[1-2.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-[13,16,20,22,25]-PC[2.51-2.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[12-12.9/0.1]-P[1-2.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[12-12.9/0.1]-PC[2.51-2.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[15-15.9/0.1]-P[1-2.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[15-15.9/0.1]-PC[2.51-2.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[19-21.9/0.1]-P[1-2.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[19-21.9/0.1]-PC[2.51-2.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[24-24.9/0.1]-P[1-2.5/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD5-LC[24-24.9/0.1]-PC[2.51-2.7/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-[13,16,20,22,25]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-[13,16,20,22,25]-PC[3.01-3.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[11-12.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[11-12.9/0.1]-PC[3.01-3.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[13,16,20,22,25]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[13,16,20,22,25]-PC[3.01-3.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[14-15.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[14-15.9/0.1]-PC[3.01-3.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[18-21.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[18-21.9/0.1]-PC[3.01-3.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[23-24.9/0.1]-P[1-3/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD6-LC[23-24.9/0.1]-PC[3.01-3.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD8-[13,16,20,22,25,30,35]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD8-[13,16,20,22,25,30,35]-PC[4.01-4.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD8-LC[10-35/0.1]-P[1-4/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD8-LC[10-35/0.1]-PC[4.01-4.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD10-[13,16,20,22,25,30,35]-P[2-6/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD10-[13,16,20,22,25,30,35]-PC[1-1.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD10-[13,16,20,22,25,30,35]-PC[6.01-6.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD10-LC[10-35/0.1]-P[2-6/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD10-LC[10-35/0.1]-PC[1-1.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD10-LC[10-35/0.1]-PC[6.01-6.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD13-[13,16,20,22,25,30,35]-P[3-8/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD13-[13,16,20,22,25,30,35]-PC[1.5-2.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD13-[13,16,20,22,25,30,35]-PC[8.01-8.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD13-LC[10-35/0.1]-P[3-8/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD13-LC[10-35/0.1]-PC[1.5-2.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD13-LC[10-35/0.1]-PC[8.01-8.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD16-[13,16,20,22,25,30,35]-P[5-10/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD16-[13,16,20,22,25,30,35]-PC[2.5-4.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD16-[13,16,20,22,25,30,35]-PC[10.01-10.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD16-LC[10-35/0.1]-P[5-10/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD16-LC[10-35/0.1]-PC[2.5-4.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD16-LC[10-35/0.1]-PC[10.01-10.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD20-[13,16,20,22,25,30,35]-P[7-12/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD20-[13,16,20,22,25,30,35]-PC[3.5-6.99/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD20-[13,16,20,22,25,30,35]-PC[12.01-12.2/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

SR-WHD20-LC[6-35/0.1]-P[7-12/0.01]-MT[0.15-8/0.01]-C[0.01-0.8/0.005]

刃先形状

シャンク径公差

D(シャンク径)

(mm)

C(クリアランス)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

MT(被加工材板厚)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

A	m5	4	0.01 ～ 0.8	13 ～ 25	-	0.15 ～ 8	1 ～ 1.5	-	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	13 ～ 25	-	0.15 ～ 8	-	1.51 ～ 1.7	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	12 ～ 12.9	0.15 ～ 8	1 ～ 1.5	-	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	12 ～ 12.9	0.15 ～ 8	-	1.51 ～ 1.7	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	15 ～ 15.9	0.15 ～ 8	1 ～ 1.5	-	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	15 ～ 15.9	0.15 ～ 8	-	1.51 ～ 1.7	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	19 ～ 19.9	0.15 ～ 8	1 ～ 1.5	-	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	19 ～ 19.9	0.15 ～ 8	-	1.51 ～ 1.7	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	21 ～ 21.9	0.15 ～ 8	1 ～ 1.5	-	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	21 ～ 21.9	0.15 ～ 8	-	1.51 ～ 1.7	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	24 ～ 24.9	0.15 ～ 8	1 ～ 1.5	-	-	-	-	10	1個
A	m5	4	0.01 ～ 0.8	-	24 ～ 24.9	0.15 ～ 8	-	1.51 ～ 1.7	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	13 ～ 25	-	0.15 ～ 8	1 ～ 2.5	-	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	13 ～ 25	-	0.15 ～ 8	-	2.51 ～ 2.7	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	12 ～ 12.9	0.15 ～ 8	1 ～ 2.5	-	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	12 ～ 12.9	0.15 ～ 8	-	2.51 ～ 2.7	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	15 ～ 15.9	0.15 ～ 8	1 ～ 2.5	-	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	15 ～ 15.9	0.15 ～ 8	-	2.51 ～ 2.7	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	19 ～ 21.9	0.15 ～ 8	1 ～ 2.5	-	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	19 ～ 21.9	0.15 ～ 8	-	2.51 ～ 2.7	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	24 ～ 24.9	0.15 ～ 8	1 ～ 2.5	-	-	-	-	10	1個
A	m5	5	0.01 ～ 0.8	-	24 ～ 24.9	0.15 ～ 8	-	2.51 ～ 2.7	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	13 ～ 25	-	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	13 ～ 25	-	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	11 ～ 12.9	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	11 ～ 12.9	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	13 ～ 25	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	13 ～ 25	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	14 ～ 15.9	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	14 ～ 15.9	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	18 ～ 21.9	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	18 ～ 21.9	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	23 ～ 24.9	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1個
A	m5	6	0.01 ～ 0.8	-	23 ～ 24.9	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1個
A	m5	8	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	1 ～ 4	-	-	-	-	10	1個
A	m5	8	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	4.01 ～ 4.2	-	-	-	10	1個
A	m5	8	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	1 ～ 4	-	-	-	-	10	1個
A	m5	8	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	4.01 ～ 4.2	-	-	-	10	1個
A	m5	10	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	2 ～ 6	-	-	-	-	10	1個
A	m5	10	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	1 ～ 1.99	-	-	-	10	1個
A	m5	10	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	6.01 ～ 6.2	-	-	-	10	1個
A	m5	10	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	2 ～ 6	-	-	-	-	10	1個
A	m5	10	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	1 ～ 1.99	-	-	-	10	1個
A	m5	10	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	6.01 ～ 6.2	-	-	-	10	1個
A	m5	13	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	3 ～ 8	-	-	-	-	10	1個
A	m5	13	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	1.5 ～ 2.99	-	-	-	10	1個
A	m5	13	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	8.01 ～ 8.2	-	-	-	10	1個
A	m5	13	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	3 ～ 8	-	-	-	-	10	1個
A	m5	13	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	1.5 ～ 2.99	-	-	-	10	1個
A	m5	13	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	8.01 ～ 8.2	-	-	-	10	1個
A	m5	16	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	5 ～ 10	-	-	-	-	10	1個
A	m5	16	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	2.5 ～ 4.99	-	-	-	10	1個
A	m5	16	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	10.01 ～ 10.2	-	-	-	10	1個
A	m5	16	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	5 ～ 10	-	-	-	-	10	1個
A	m5	16	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	2.5 ～ 4.99	-	-	-	10	1個
A	m5	16	0.01 ～ 0.8	-	10 ～ 35	0.15 ～ 8	-	10.01 ～ 10.2	-	-	-	10	1個
A	m5	20	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	7 ～ 12	-	-	-	-	10	1個
A	m5	20	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	3.5 ～ 6.99	-	-	-	10	1個
A	m5	20	0.01 ～ 0.8	13 ～ 35	-	0.15 ～ 8	-	12.01 ～ 12.2	-	-	-	10	1個
A	m5	20	0.01 ～ 0.8	-	6 ～ 35	0.15 ～ 8	7 ～ 12	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

刃先内径に特殊溝を施し、カス上がり防止機能を持たせたツバ付きの超硬ボタンダイです。材質は超硬(V40)です。シャンク径公差はm5と＋0.005/0から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カス上がり対策超硬ボタンダイ　-ツバ付タイプ-のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

交換用部品として購入しています

満足度：4.02020/12/03

銅板に加工する際に使用しています。使っていて特に問題は、有りません。材質、加工数等を加味して、今回は超硬製を購入、使用し...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qボタンダイの刃先に溝が付いていて、抜いた時にその分のバリがかなり出ているように見える。

カス上がり対策のボタンダイは刃先に溝を付けることでカスの上がりを防止しますので、バリが出ているのは異常ではありません。ただし、普段と比較してバリが大きいようでしたら、ご相談ください。

Qカス上がり対策の溝はボタンダイの上面迄来ているのでしょうか？

カス上がり対策ボタンダイの溝は上面まで行っています。この溝があることでカスにバリが発生し、カスが詰まりカス上がりしなくなります。また、バリが出ますので薄板抜きに推奨しません。

この商品を見た人は、こんな商品も見ています

	今見ている商品カス上がり対策超硬ボタンダイ　-ツバ付タイプ-	カス上がり対策超硬アンギュラボタンダイ　-ツバ付タイプ-	カス上がり対策超硬ボタンダイ　-ストレートタイプ-	カス上がり対策超硬アンギュラボタンダイ　-ストレートタイプ-	超硬ショルダーパンチ　ノーマル	超硬パンチ　TiCN処理
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	3日目〜	2日目〜	3日目〜	2日目〜	5日目〜
外形状	ヘッド付	ヘッド付	ストレート	ストレート	-	-
内部形状	レギュラー	アンギュラ	レギュラー	アンギュラ	-	-
材質	V40(HIP)	V40(HIP)	V40(HIP)	V40(HIP)	-	-
