超硬ボタンダイ　-ストレートタイプ-

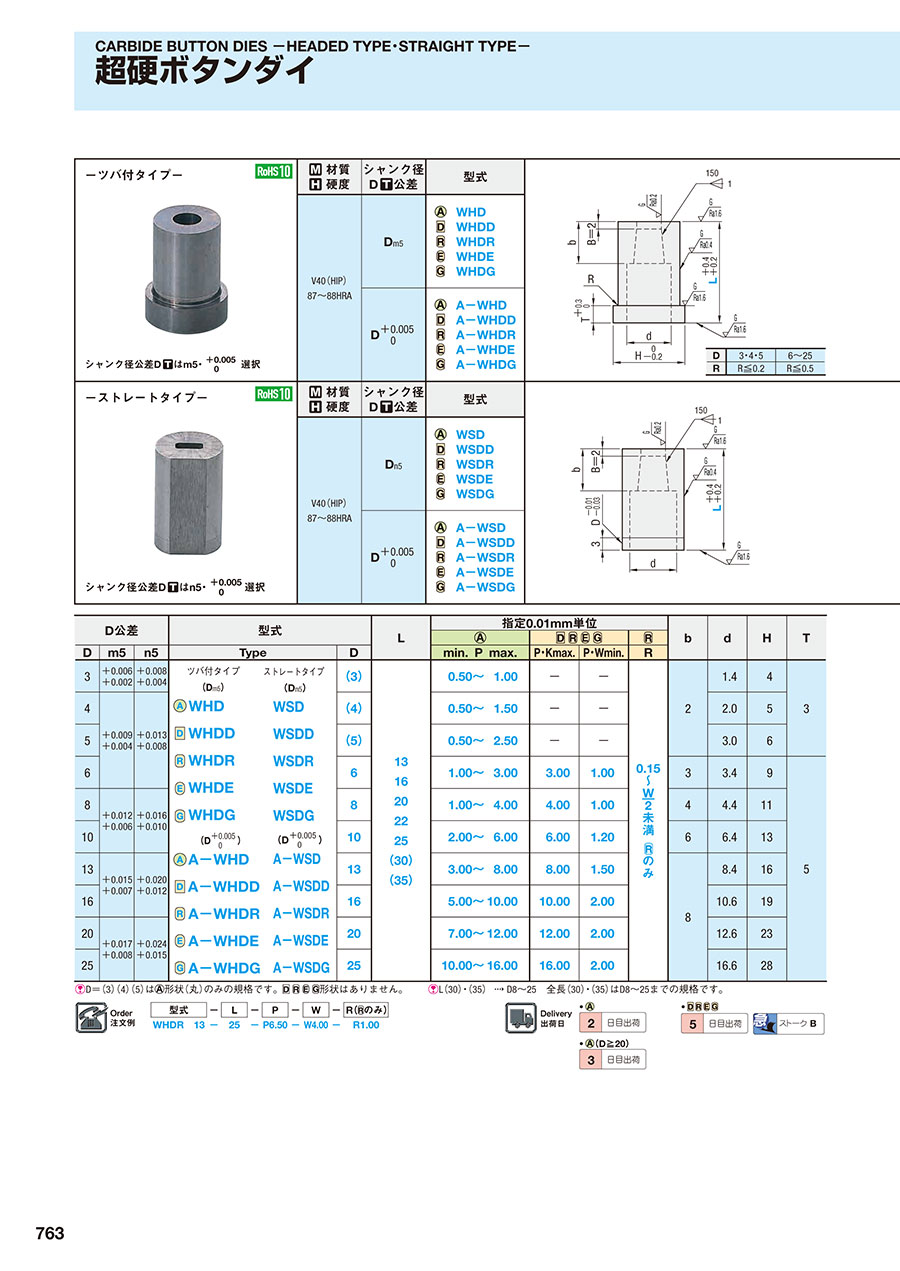

カタログ |P.763

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬アンギュラボタンダイ　-ツバ付タイプ-

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬アンギュラボタンダイ　-ストレートタイプ-

通常出荷日：3 日目～

ダイプレートに組み付けるストレートの超硬ボタンダイです。材質は超硬(V40)で...

詳細情報を確認する

外形状
ストレート
内部形状
レギュラー
材質
V40(HIP)

未確定：候補が1,245型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質
硬度

シャンク径
D公差

型式

V40（HIP）
87～88HRA

D_n5

超硬ボタンダイ -ストレートタイプ-

WSD
WSDD
WSDR
WSDE
WSDG

D
+0.005/0

超硬ボタンダイ -ストレートタイプ-

A-WSD
A-WSDD
A-WSDR
A-WSDE
A-WSDG

シャンク径公差Dはn5・ +0.005/0選択

規格表

D公差			型式		L	指定0.01mm単位				b	d	H	T
D公差			型式
D	m5	n5	Type	D		min.Pmax.	P・Kmax.	P・Wmin.	R
3	+0.006 +0.002	+0.008 +0.004	ストレートタイプ	（3）	13 16 20 22 25 （30）（35）	0.50～1.00	-	-		2	1.4	4	3
4	+0.009 +0.004	+0.013 +0.008	（D_n5）	（4）		0.50～1.50	-	-			2.0	5
5			WSD WSDD WSDR WSDE WSDG	（5）		0.50～2.50	-	-			3.0	6
6				6		1.00～3.00	3.00	1.00		3	3.4	9	5
8	+0.012 +0.006	+0.016 +0.010		8		1.00～4.00	4.00	1.00		4	4.4	11
10	+0.012 +0.006	+0.016 +0.010		10		2.00～6.00	6.00	1.20		6	6.4	13
13	+0.015 +0.007	+0.020 +0.012	（D +0.005/0）	13		3.00～8.00	8.00	1.50		8	8.4	16
16	+0.015 +0.007	+0.020 +0.012	A-WSD A-WSDD A-WSDR A-WSDE A-WSDG	16		5.00～10.00	10.00	2.00			10.6	19
20	+0.017 +0.008	+0.024 +0.015		20		7.00～12.00	12.00	2.00			12.6	23
25	+0.017 +0.008	+0.024 +0.015		25		10.00～16.00	16.00	2.00			16.6	28

D＝（3）（4）（5）は超硬ボタンダイ -ストレートタイプ- 形状（丸）のみの規格です。形状はありません。
L（30）・（35） D8～25 全長（30）・（35）はD8～25までの規格です。

注文例


型式	-	L	-	P	-	W	-	R（Rのみ）
A-WSD3	-	16	-	P1

出荷日

追加工


型式	-	L（LC・SLC）	-	P（PC）	-	W（WC）	-	R	-	（BC・HC・TC・CKC・MKC…etc．）
A-WSD3	-	16	-	P1	-				-	LKC

型番リスト

表示件数

...

型番

A-WSD3-[13,16,20,22,25]-P[0.5-1/0.01]

A-WSD3-[13,16,20,22,25]-PC[1.01-1.2/0.01]

A-WSD3-LC[8-12.9/0.1]-P[0.5-1/0.01]

A-WSD3-LC[8-12.9/0.1]-PC[1.01-1.2/0.01]

A-WSD3-LC[13.1-24.9/0.1]-P[0.5-1/0.01]

A-WSD3-LC[13.1-24.9/0.1]-PC[1.01-1.2/0.01]

A-WSD3-SLC[8-12.99/0.01]-P[0.5-1/0.01]

A-WSD3-SLC[8-12.99/0.01]-PC[1.01-1.2/0.01]

A-WSD3-SLC[13.1-15.99/0.01]-P[0.5-1/0.01]

A-WSD3-SLC[13.1-15.99/0.01]-PC[1.01-1.2/0.01]

A-WSD3-SLC[16.1-19.99/0.01]-P[0.5-1/0.01]

A-WSD3-SLC[16.1-19.99/0.01]-PC[1.01-1.2/0.01]

A-WSD3-SLC[20.1-21.99/0.01]-P[0.5-1/0.01]

A-WSD3-SLC[20.1-21.99/0.01]-PC[1.01-1.2/0.01]

A-WSD3-SLC[22.1-24.99/0.01]-P[0.5-1/0.01]

A-WSD3-SLC[22.1-24.99/0.01]-PC[1.01-1.2/0.01]

A-WSD4-[13,16,20,22,25]-P[0.5-1.5/0.01]

A-WSD4-[13,16,20,22,25]-PC[1.51-1.7/0.01]

A-WSD4-LC[8-12.9/0.1]-P[0.5-1.5/0.01]

A-WSD4-LC[8-12.9/0.1]-PC[1.51-1.7/0.01]

A-WSD4-LC[13.1-24.9/0.1]-P[0.5-1.5/0.01]

A-WSD4-LC[13.1-24.9/0.1]-PC[1.51-1.7/0.01]

A-WSD4-SLC[8-12.99/0.01]-P[0.5-1.5/0.01]

A-WSD4-SLC[8-12.99/0.01]-PC[1.51-1.7/0.01]

A-WSD4-SLC[13.1-15.99/0.01]-P[0.5-1.5/0.01]

A-WSD4-SLC[13.1-15.99/0.01]-PC[1.51-1.7/0.01]

A-WSD4-SLC[16.1-19.99/0.01]-P[0.5-1.5/0.01]

A-WSD4-SLC[16.1-19.99/0.01]-PC[1.51-1.7/0.01]

A-WSD4-SLC[20.1-21.99/0.01]-P[0.5-1.5/0.01]

A-WSD4-SLC[20.1-21.99/0.01]-PC[1.51-1.7/0.01]

A-WSD4-SLC[22.1-24.99/0.01]-P[0.5-1.5/0.01]

A-WSD4-SLC[22.1-24.99/0.01]-PC[1.51-1.7/0.01]

A-WSD5-[13,16,20,22,25]-P[0.5-2.5/0.01]

A-WSD5-[13,16,20,22,25]-PC[2.51-2.7/0.01]

A-WSD5-LC[8-12.9/0.1]-P[0.5-2.5/0.01]

A-WSD5-LC[8-12.9/0.1]-PC[2.51-2.7/0.01]

A-WSD5-LC[13.1-24.9/0.1]-P[0.5-2.5/0.01]

A-WSD5-LC[13.1-24.9/0.1]-PC[2.51-2.7/0.01]

A-WSD5-SLC[8-12.99/0.01]-P[0.5-2.5/0.01]

A-WSD5-SLC[8-12.99/0.01]-PC[2.51-2.7/0.01]

A-WSD5-SLC[13.1-15.99/0.01]-P[0.5-2.5/0.01]

A-WSD5-SLC[13.1-15.99/0.01]-PC[2.51-2.7/0.01]

A-WSD5-SLC[16.1-19.99/0.01]-P[0.5-2.5/0.01]

A-WSD5-SLC[16.1-19.99/0.01]-PC[2.51-2.7/0.01]

A-WSD5-SLC[20.1-21.99/0.01]-P[0.5-2.5/0.01]

A-WSD5-SLC[20.1-21.99/0.01]-PC[2.51-2.7/0.01]

A-WSD5-SLC[22.1-24.99/0.01]-P[0.5-2.5/0.01]

A-WSD5-SLC[22.1-24.99/0.01]-PC[2.51-2.7/0.01]

A-WSD6-[13,16,20,22,25]-P[1-3/0.01]

A-WSD6-[13,16,20,22,25]-PC[3.01-3.2/0.01]

A-WSD6-LC[8-12.9/0.1]-P[1-3/0.01]

A-WSD6-LC[8-12.9/0.1]-PC[3.01-3.2/0.01]

A-WSD6-LC[13.1-24.9/0.1]-P[1-3/0.01]

A-WSD6-LC[13.1-24.9/0.1]-PC[3.01-3.2/0.01]

A-WSD6-SLC[8-12.99/0.01]-P[1-3/0.01]

A-WSD6-SLC[8-12.99/0.01]-PC[3.01-3.2/0.01]

A-WSD6-SLC[13.1-15.99/0.01]-P[1-3/0.01]

A-WSD6-SLC[13.1-15.99/0.01]-PC[3.01-3.2/0.01]

A-WSD6-SLC[16.1-19.99/0.01]-P[1-3/0.01]

A-WSD6-SLC[16.1-19.99/0.01]-PC[3.01-3.2/0.01]

刃先形状

シャンク径公差

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

SLC(全長変更・公差変更)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

A	+0.005/0	3	13 ～ 25	-	0.5 ～ 1	-	-	-	-	-	10	1個
A	+0.005/0	3	13 ～ 25	-	-	1.01 ～ 1.2	-	-	-	-	10	1個
A	+0.005/0	3	-	8 ～ 12.9	0.5 ～ 1	-	-	-	-	-	10	1個
A	+0.005/0	3	-	8 ～ 12.9	-	1.01 ～ 1.2	-	-	-	-	10	1個
A	+0.005/0	3	-	13.1 ～ 24.9	0.5 ～ 1	-	-	-	-	-	10	1個
A	+0.005/0	3	-	13.1 ～ 24.9	-	1.01 ～ 1.2	-	-	-	-	10	1個
A	+0.005/0	3	-	-	0.5 ～ 1	-	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	3	-	-	-	1.01 ～ 1.2	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	3	-	-	0.5 ～ 1	-	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	3	-	-	-	1.01 ～ 1.2	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	3	-	-	0.5 ～ 1	-	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	3	-	-	-	1.01 ～ 1.2	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	3	-	-	0.5 ～ 1	-	-	20.1 ～ 21.99	-	-	10	1個
A	+0.005/0	3	-	-	-	1.01 ～ 1.2	-	20.1 ～ 21.99	-	-	10	1個
A	+0.005/0	3	-	-	0.5 ～ 1	-	-	22.1 ～ 24.99	-	-	10	1個
A	+0.005/0	3	-	-	-	1.01 ～ 1.2	-	22.1 ～ 24.99	-	-	10	1個
A	+0.005/0	4	13 ～ 25	-	0.5 ～ 1.5	-	-	-	-	-	10	1個
A	+0.005/0	4	13 ～ 25	-	-	1.51 ～ 1.7	-	-	-	-	10	1個
A	+0.005/0	4	-	8 ～ 12.9	0.5 ～ 1.5	-	-	-	-	-	10	1個
A	+0.005/0	4	-	8 ～ 12.9	-	1.51 ～ 1.7	-	-	-	-	10	1個
A	+0.005/0	4	-	13.1 ～ 24.9	0.5 ～ 1.5	-	-	-	-	-	10	1個
A	+0.005/0	4	-	13.1 ～ 24.9	-	1.51 ～ 1.7	-	-	-	-	10	1個
A	+0.005/0	4	-	-	0.5 ～ 1.5	-	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	4	-	-	-	1.51 ～ 1.7	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	4	-	-	0.5 ～ 1.5	-	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	4	-	-	-	1.51 ～ 1.7	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	4	-	-	0.5 ～ 1.5	-	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	4	-	-	-	1.51 ～ 1.7	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	4	-	-	0.5 ～ 1.5	-	-	20.1 ～ 21.99	-	-	10	1個
A	+0.005/0	4	-	-	-	1.51 ～ 1.7	-	20.1 ～ 21.99	-	-	10	1個
A	+0.005/0	4	-	-	0.5 ～ 1.5	-	-	22.1 ～ 24.99	-	-	10	1個
A	+0.005/0	4	-	-	-	1.51 ～ 1.7	-	22.1 ～ 24.99	-	-	10	1個
A	+0.005/0	5	13 ～ 25	-	0.5 ～ 2.5	-	-	-	-	-	10	1個
A	+0.005/0	5	13 ～ 25	-	-	2.51 ～ 2.7	-	-	-	-	10	1個
A	+0.005/0	5	-	8 ～ 12.9	0.5 ～ 2.5	-	-	-	-	-	10	1個
A	+0.005/0	5	-	8 ～ 12.9	-	2.51 ～ 2.7	-	-	-	-	10	1個
A	+0.005/0	5	-	13.1 ～ 24.9	0.5 ～ 2.5	-	-	-	-	-	10	1個
A	+0.005/0	5	-	13.1 ～ 24.9	-	2.51 ～ 2.7	-	-	-	-	10	1個
A	+0.005/0	5	-	-	0.5 ～ 2.5	-	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	5	-	-	-	2.51 ～ 2.7	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	5	-	-	0.5 ～ 2.5	-	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	5	-	-	-	2.51 ～ 2.7	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	5	-	-	0.5 ～ 2.5	-	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	5	-	-	-	2.51 ～ 2.7	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	5	-	-	0.5 ～ 2.5	-	-	20.1 ～ 21.99	-	-	10	1個
A	+0.005/0	5	-	-	-	2.51 ～ 2.7	-	20.1 ～ 21.99	-	-	10	1個
A	+0.005/0	5	-	-	0.5 ～ 2.5	-	-	22.1 ～ 24.99	-	-	10	1個
A	+0.005/0	5	-	-	-	2.51 ～ 2.7	-	22.1 ～ 24.99	-	-	10	1個
A	+0.005/0	6	13 ～ 25	-	1 ～ 3	-	-	-	-	-	10	1個
A	+0.005/0	6	13 ～ 25	-	-	3.01 ～ 3.2	-	-	-	-	10	1個
A	+0.005/0	6	-	8 ～ 12.9	1 ～ 3	-	-	-	-	-	10	1個
A	+0.005/0	6	-	8 ～ 12.9	-	3.01 ～ 3.2	-	-	-	-	10	1個
A	+0.005/0	6	-	13.1 ～ 24.9	1 ～ 3	-	-	-	-	-	10	1個
A	+0.005/0	6	-	13.1 ～ 24.9	-	3.01 ～ 3.2	-	-	-	-	10	1個
A	+0.005/0	6	-	-	1 ～ 3	-	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	8 ～ 12.99	-	-	10	1個
A	+0.005/0	6	-	-	1 ～ 3	-	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	13.1 ～ 15.99	-	-	10	1個
A	+0.005/0	6	-	-	1 ～ 3	-	-	16.1 ～ 19.99	-	-	10	1個
A	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	16.1 ～ 19.99	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報

基本情報

ダイプレートに組み付けるストレートの超硬ボタンダイです。材質は超硬(V40)です。シャンク径公差はm5と＋0.005/0から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ボタンダイ　-ストレートタイプ-のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

金型部品

満足度：4.02022/03/03

金型の構成部品用として購入した。取り扱い性が良いので交換も楽。

0人が参考にしています。

打ち抜き金型

満足度：5.02020/03/04

精度がでているのでパンチとセットで購入する事で、安心して使用できる。他社よりも安く購入できとても便利

0人が参考にしています。

設備消耗部品

満足度：5.02019/04/10

今まで製作会社に依頼していたものをミスミにて購入、単価も抑えられ寸法も細かく設定できるので便利で安心して購入できます。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qボタンダイを使用した時に抜いたカスがつまらないようにする方法はありますか？

カス詰まりの対策として
①パンチはエアー穴付きを使用してカスをエアーで飛ばす
②バキュームでカスを吸い寄せる
③ボタンダイの裏逃げ径を調整する
④ボタンダイの刃先を見直す（クリアランスの設定を見直す）
などが挙げられます。
また、バキューム装置組み合わせて使用することを前提とし、逃げ穴テーパーにしてつまり難くしたカス詰まり対策のアンギュラタイプもお薦めです。
