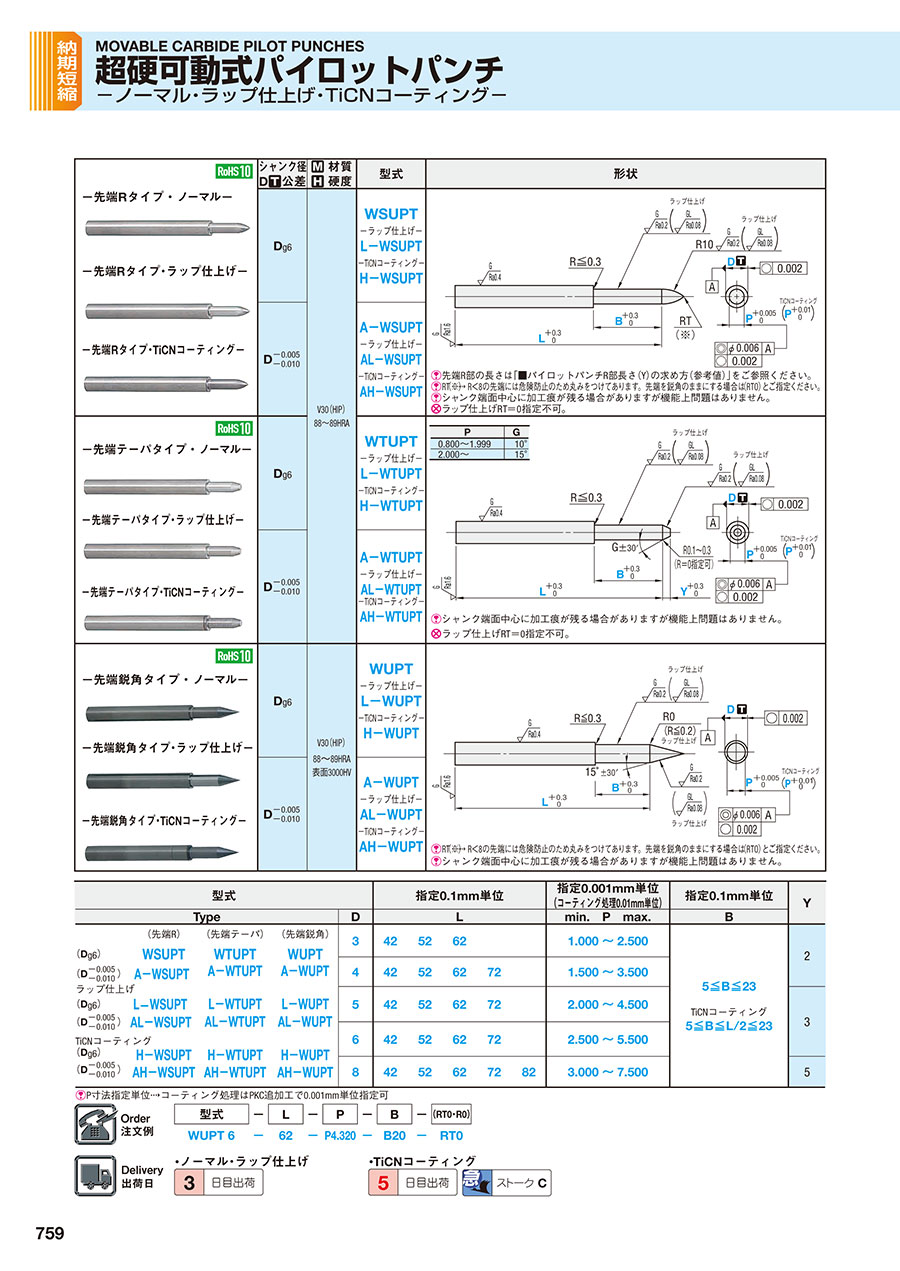

シャンク径 D公差	材質硬度	型式
D_g6	V30（HIP） 88～89HRA 表面3000HV	WUPT -ラップ仕上げ- L-WUPT -TiCNコーティング- H-WUPT
D -0.005/-0.010	V30（HIP） 88～89HRA 表面3000HV	A-WUPT -ラップ仕上げ- AL-WUPT -TiCNコーティング- AH-WUPT

規格表

型式			指定0.1mm単位					指定0.001mm単位（コーティング処理0.01mm単位）	指定0.1mm単位	Y
Type		D	L					min. P max.	B	Y
	（先端テーパ）	3	42	52	62			1.000～2.500	5≦B≦23 TiCNコーティング 5≦B≦L/2≦23	2
（D_g6）（D -0.005/-0.010）	WUPT A-WUPT	4	42	52	62	72		1.500～3.500		2
ラップ仕上げ（D_g6）（D -0.005/-0.010）	L-WUPT AL-WUPT	5	42	52	62	72		2.000～4.500		3
TiCNコーティング（D_g6）（D -0.005/-0.010）	H-WUPT AH-WUPT	6	42	52	62	72		2.500～5.500		3
		8	42	52	62	72	82	3.000～7.500		5

P寸法指定単位コーティング処理はPKC追加工で0.001mm単位指定可

注文例

出荷日

追加工

型番リスト

表示件数

型番

A-WUPT3-[42,52,62]-P[1-2.5/0.001]-B[5-23/0.1]

A-WUPT3-[42,52,62]-PC[0.5-0.999/0.001]-B[5-23/0.1]

A-WUPT3-LC[14-61.9/0.1]-P[1-2.5/0.001]-B[5-23/0.1]

A-WUPT3-LC[14-61.9/0.1]-PC[0.5-0.999/0.001]-B[5-23/0.1]

A-WUPT4-[42,52,62,72]-P[1.5-3.5/0.001]-B[5-23/0.1]

A-WUPT4-[42,52,62,72]-PC[0.75-1.499/0.001]-B[5-23/0.1]

A-WUPT4-LC[14-71.9/0.1]-P[1.5-3.5/0.001]-B[5-23/0.1]

A-WUPT4-LC[14-71.9/0.1]-PC[0.75-1.499/0.001]-B[5-23/0.1]

A-WUPT5-[42,52,62,72]-P[2-4.5/0.001]-B[5-23/0.1]

A-WUPT5-[42,52,62,72]-PC[1-1.999/0.001]-B[5-23/0.1]

A-WUPT5-LC[14-71.9/0.1]-P[2-4.5/0.001]-B[5-23/0.1]

A-WUPT5-LC[14-71.9/0.1]-PC[1-1.999/0.001]-B[5-23/0.1]

A-WUPT6-[42,52,62,72]-P[2.5-5.5/0.001]-B[5-23/0.1]

A-WUPT6-[42,52,62,72]-PC[1.25-2.499/0.001]-B[5-23/0.1]

A-WUPT6-LC[14-71.9/0.1]-P[2.5-5.5/0.001]-B[5-23/0.1]

A-WUPT6-LC[14-71.9/0.1]-PC[1.25-2.499/0.001]-B[5-23/0.1]

A-WUPT8-[42,52,62,72,82]-P[3-7.5/0.001]-B[5-23/0.1]

A-WUPT8-[42,52,62,72,82]-PC[1.5-2.999/0.001]-B[5-23/0.1]

A-WUPT8-LC[14-81.9/0.1]-P[3-7.5/0.001]-B[5-23/0.1]

A-WUPT8-LC[14-81.9/0.1]-PC[1.5-2.999/0.001]-B[5-23/0.1]

AH-WUPT3-[42,52,62]-P[1-2.5/0.01]-B[5-23/0.1]

AH-WUPT3-LC[14-61.9/0.1]-P[1-2.5/0.01]-B[5-23/0.1]

AH-WUPT4-[42,52,62,72]-P[1.5-3.5/0.01]-B[5-23/0.1]

AH-WUPT4-[42,52,62,72]-PC[1-1.49/0.01]-B[5-23/0.1]

AH-WUPT4-LC[14-71.9/0.1]-P[1.5-3.5/0.01]-B[5-23/0.1]

AH-WUPT4-LC[14-71.9/0.1]-PC[1-1.49/0.01]-B[5-23/0.1]

AH-WUPT5-[42,52,62,72]-P[2-4.5/0.01]-B[5-23/0.1]

AH-WUPT5-[42,52,62,72]-PC[1-1.99/0.01]-B[5-23/0.1]

AH-WUPT5-LC[14-71.9/0.1]-P[2-4.5/0.01]-B[5-23/0.1]

AH-WUPT5-LC[14-71.9/0.1]-PC[1-1.99/0.01]-B[5-23/0.1]

AH-WUPT6-[42,52,62,72]-P[2.5-5.5/0.01]-B[5-23/0.1]

AH-WUPT6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[5-23/0.1]

AH-WUPT6-LC[14-71.9/0.1]-P[2.5-5.5/0.01]-B[5-23/0.1]

AH-WUPT6-LC[14-71.9/0.1]-PC[1.25-2.49/0.01]-B[5-23/0.1]

AH-WUPT8-[42,52,62,72,82]-P[3-7.5/0.01]-B[5-23/0.1]

AH-WUPT8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[5-23/0.1]

AH-WUPT8-LC[14-81.9/0.1]-P[3-7.5/0.01]-B[5-23/0.1]

AH-WUPT8-LC[14-81.9/0.1]-PC[1.5-2.99/0.01]-B[5-23/0.1]

AL-WUPT3-[42,52,62]-P[1-2.5/0.001]-B[5-23/0.1]

AL-WUPT3-[42,52,62]-PC[0.5-0.999/0.001]-B[5-23/0.1]

AL-WUPT3-LC[14-61.9/0.1]-P[1-2.5/0.001]-B[5-23/0.1]

AL-WUPT3-LC[14-61.9/0.1]-PC[0.5-0.999/0.001]-B[5-23/0.1]

AL-WUPT4-[42,52,62,72]-P[1.5-3.5/0.001]-B[5-23/0.1]

AL-WUPT4-[42,52,62,72]-PC[0.75-1.499/0.001]-B[5-23/0.1]

AL-WUPT4-LC[14-71.9/0.1]-P[1.5-3.5/0.001]-B[5-23/0.1]

AL-WUPT4-LC[14-71.9/0.1]-PC[0.75-1.499/0.001]-B[5-23/0.1]

AL-WUPT5-[42,52,62,72]-P[2-4.5/0.001]-B[5-23/0.1]

AL-WUPT5-[42,52,62,72]-PC[1-1.999/0.001]-B[5-23/0.1]

AL-WUPT5-LC[14-71.9/0.1]-P[2-4.5/0.001]-B[5-23/0.1]

AL-WUPT5-LC[14-71.9/0.1]-PC[1-1.999/0.001]-B[5-23/0.1]

AL-WUPT6-[42,52,62,72]-P[2.5-5.5/0.001]-B[5-23/0.1]

AL-WUPT6-[42,52,62,72]-PC[1.25-2.499/0.001]-B[5-23/0.1]

AL-WUPT6-LC[14-71.9/0.1]-P[2.5-5.5/0.001]-B[5-23/0.1]

AL-WUPT6-LC[14-71.9/0.1]-PC[1.25-2.499/0.001]-B[5-23/0.1]

AL-WUPT8-[42,52,62,72,82]-P[3-7.5/0.001]-B[5-23/0.1]

AL-WUPT8-[42,52,62,72,82]-PC[1.5-2.999/0.001]-B[5-23/0.1]

AL-WUPT8-LC[14-81.9/0.1]-P[3-7.5/0.001]-B[5-23/0.1]

AL-WUPT8-LC[14-81.9/0.1]-PC[1.5-2.999/0.001]-B[5-23/0.1]

H-WUPT3-[42-62/10]-P[1-2.5/0.01]-B[5-23/0.1]

H-WUPT3-LC[14-61.9/0.1]-P[1-2.5/0.01]-B[5-23/0.1]

表面処理

シャンク径D公差

D(シャンク径)

(mm)

B(先端長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

なし	-0.005/-0.010	3	5 ～ 23	42 ～ 62	-	1 ～ 2.5	-	10	1個
なし	-0.005/-0.010	3	5 ～ 23	42 ～ 62	-	-	0.5 ～ 0.999	10	1個
なし	-0.005/-0.010	3	5 ～ 23	-	14 ～ 61.9	1 ～ 2.5	-	10	1個
なし	-0.005/-0.010	3	5 ～ 23	-	14 ～ 61.9	-	0.5 ～ 0.999	10	1個
なし	-0.005/-0.010	4	5 ～ 23	42 ～ 72	-	1.5 ～ 3.5	-	10	1個
なし	-0.005/-0.010	4	5 ～ 23	42 ～ 72	-	-	0.75 ～ 1.499	10	1個
なし	-0.005/-0.010	4	5 ～ 23	-	14 ～ 71.9	1.5 ～ 3.5	-	10	1個
なし	-0.005/-0.010	4	5 ～ 23	-	14 ～ 71.9	-	0.75 ～ 1.499	10	1個
なし	-0.005/-0.010	5	5 ～ 23	42 ～ 72	-	2 ～ 4.5	-	10	1個
なし	-0.005/-0.010	5	5 ～ 23	42 ～ 72	-	-	1 ～ 1.999	10	1個
なし	-0.005/-0.010	5	5 ～ 23	-	14 ～ 71.9	2 ～ 4.5	-	10	1個
なし	-0.005/-0.010	5	5 ～ 23	-	14 ～ 71.9	-	1 ～ 1.999	10	1個
なし	-0.005/-0.010	6	5 ～ 23	42 ～ 72	-	2.5 ～ 5.5	-	10	1個
なし	-0.005/-0.010	6	5 ～ 23	42 ～ 72	-	-	1.25 ～ 2.499	10	1個
なし	-0.005/-0.010	6	5 ～ 23	-	14 ～ 71.9	2.5 ～ 5.5	-	10	1個
なし	-0.005/-0.010	6	5 ～ 23	-	14 ～ 71.9	-	1.25 ～ 2.499	10	1個
なし	-0.005/-0.010	8	5 ～ 23	42 ～ 82	-	3 ～ 7.5	-	10	1個
なし	-0.005/-0.010	8	5 ～ 23	42 ～ 82	-	-	1.5 ～ 2.999	10	1個
なし	-0.005/-0.010	8	5 ～ 23	-	14 ～ 81.9	3 ～ 7.5	-	10	1個
なし	-0.005/-0.010	8	5 ～ 23	-	14 ～ 81.9	-	1.5 ～ 2.999	10	1個
TiCN	-0.005/-0.010	3	5 ～ 23	42 ～ 62	-	1 ～ 2.5	-	10	1個
TiCN	-0.005/-0.010	3	5 ～ 23	-	14 ～ 61.9	1 ～ 2.5	-	10	1個
TiCN	-0.005/-0.010	4	5 ～ 23	42 ～ 72	-	1.5 ～ 3.5	-	10	1個
TiCN	-0.005/-0.010	4	5 ～ 23	42 ～ 72	-	-	1 ～ 1.49	10	1個
TiCN	-0.005/-0.010	4	5 ～ 23	-	14 ～ 71.9	1.5 ～ 3.5	-	10	1個
TiCN	-0.005/-0.010	4	5 ～ 23	-	14 ～ 71.9	-	1 ～ 1.49	10	1個
TiCN	-0.005/-0.010	5	5 ～ 23	42 ～ 72	-	2 ～ 4.5	-	10	1個
TiCN	-0.005/-0.010	5	5 ～ 23	42 ～ 72	-	-	1 ～ 1.99	10	1個
TiCN	-0.005/-0.010	5	5 ～ 23	-	14 ～ 71.9	2 ～ 4.5	-	10	1個
TiCN	-0.005/-0.010	5	5 ～ 23	-	14 ～ 71.9	-	1 ～ 1.99	10	1個
TiCN	-0.005/-0.010	6	5 ～ 23	42 ～ 72	-	2.5 ～ 5.5	-	10	1個
TiCN	-0.005/-0.010	6	5 ～ 23	42 ～ 72	-	-	1.25 ～ 2.49	10	1個
TiCN	-0.005/-0.010	6	5 ～ 23	-	14 ～ 71.9	2.5 ～ 5.5	-	10	1個
TiCN	-0.005/-0.010	6	5 ～ 23	-	14 ～ 71.9	-	1.25 ～ 2.49	10	1個
TiCN	-0.005/-0.010	8	5 ～ 23	42 ～ 82	-	3 ～ 7.5	-	10	1個
TiCN	-0.005/-0.010	8	5 ～ 23	42 ～ 82	-	-	1.5 ～ 2.99	10	1個
TiCN	-0.005/-0.010	8	5 ～ 23	-	14 ～ 81.9	3 ～ 7.5	-	10	1個
TiCN	-0.005/-0.010	8	5 ～ 23	-	14 ～ 81.9	-	1.5 ～ 2.99	10	1個
ラップ仕上げ	-0.005/-0.010	3	5 ～ 23	42 ～ 62	-	1 ～ 2.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	3	5 ～ 23	42 ～ 62	-	-	0.5 ～ 0.999	10	1個
ラップ仕上げ	-0.005/-0.010	3	5 ～ 23	-	14 ～ 61.9	1 ～ 2.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	3	5 ～ 23	-	14 ～ 61.9	-	0.5 ～ 0.999	10	1個
ラップ仕上げ	-0.005/-0.010	4	5 ～ 23	42 ～ 72	-	1.5 ～ 3.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	4	5 ～ 23	42 ～ 72	-	-	0.75 ～ 1.499	10	1個
ラップ仕上げ	-0.005/-0.010	4	5 ～ 23	-	14 ～ 71.9	1.5 ～ 3.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	4	5 ～ 23	-	14 ～ 71.9	-	0.75 ～ 1.499	10	1個
ラップ仕上げ	-0.005/-0.010	5	5 ～ 23	42 ～ 72	-	2 ～ 4.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	5	5 ～ 23	42 ～ 72	-	-	1 ～ 1.999	10	1個
ラップ仕上げ	-0.005/-0.010	5	5 ～ 23	-	14 ～ 71.9	2 ～ 4.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	5	5 ～ 23	-	14 ～ 71.9	-	1 ～ 1.999	10	1個
ラップ仕上げ	-0.005/-0.010	6	5 ～ 23	42 ～ 72	-	2.5 ～ 5.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	6	5 ～ 23	42 ～ 72	-	-	1.25 ～ 2.499	10	1個
ラップ仕上げ	-0.005/-0.010	6	5 ～ 23	-	14 ～ 71.9	2.5 ～ 5.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	6	5 ～ 23	-	14 ～ 71.9	-	1.25 ～ 2.499	10	1個
ラップ仕上げ	-0.005/-0.010	8	5 ～ 23	42 ～ 82	-	3 ～ 7.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	8	5 ～ 23	42 ～ 82	-	-	1.5 ～ 2.999	10	1個
ラップ仕上げ	-0.005/-0.010	8	5 ～ 23	-	14 ～ 81.9	3 ～ 7.5	-	10	1個
ラップ仕上げ	-0.005/-0.010	8	5 ～ 23	-	14 ～ 81.9	-	1.5 ～ 2.999	10	1個
TiCN	g6	3	5 ～ 23	42 ～ 62	-	1 ～ 2.5	-	10	1個
TiCN	g6	3	5 ～ 23	-	14 ～ 61.9	1 ～ 2.5	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

先端鋭角タイプ、送りミス時の材料突き破り防止用スプリングを入れた超硬可動式パイロットパンチです。材質は超硬(V30)です。ノーマル、ラップ仕上げ、耐摩耗性を向上させるTiCNコーティングの選択が可能です。シャンク公差はg6とー0.005/ー0.010が選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬可動式パイロットパンチ　-先端鋭角タイプ-　ノーマル・ラップ仕上げ・TiCN処理のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬可動式パイロットパンチ　-先端鋭角タイプ-　ノーマル・ラップ仕上げ・TiCN処理	超硬可動式パイロットパンチ　-先端Rタイプ-　ノーマル・ラップ仕上げ・TiCN処理	超硬可動式パイロットパンチ　-先端テーパタイプ-　ノーマル・ラップ仕上げ・TiCN処理
メーカー	ミスミ	ミスミ	ミスミ
通常価格	-	-	-
通常出荷日	3日目〜	3日目〜	3日目〜
先端形状	スタンダード	スタンダード	スタンダード
刃先形状	先端鋭角	先端R	先端テーパ
材質	超硬V30(HIP)	超硬V30(HIP)	超硬V30(HIP)
取付プレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	標準	標準	標準
