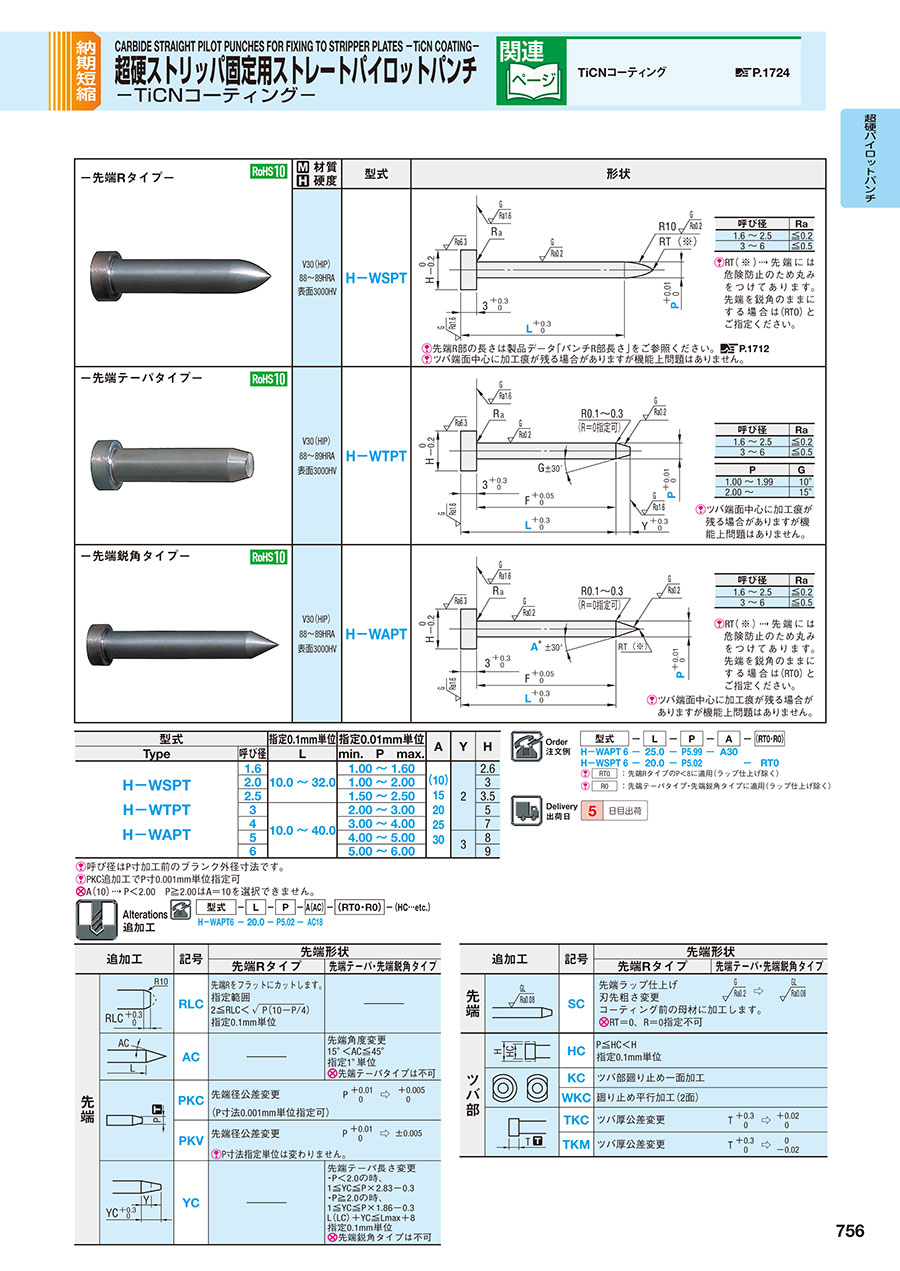

超硬ストリッパ固定用ストレートパイロットパンチ　-先端鋭角タイプ-　TiCN処理

カタログ |P.756

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬ストリッパ固定用ストレートパイロットパンチ　-先端鋭角タイプ-　ノーマル・ラップ仕上げ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬ストリッパ固定用ストレートパイロットパンチ　先端R・テーパ一体・ツバマイナス公差

通常出荷日：3 日目～

先端鋭角タイプの超硬ストリッパ固定用ストレートパイロットパンチです。耐摩耗性を...

詳細情報を確認する

先端形状
ストレート
刃先形状
先端鋭角
材質
超硬V30(HIP)
表面処理
TiCN
取付プレート
ストリッパプレート
シャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

呼び径	Ra
1.6～2.5	≦0.2
3～6	≦0.5

RT（ ※ ）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RTO）とご指定ください。
ツバ端面中心に加工痕が残る場合がありますが機能上問題はありません。

材質硬度	型式
V30（HIP） 88～89HRA 表面3000HV	H-WAPT
V30（HIP） 88～89HRA 表面3000HV	H-WAPT

規格表

型式		指定0.1mm単位	指定0.01mm単位	A	Y	H
Type	呼び径	L	min. P max.	A	Y	H
H-WAPT	1.6	10.0～32.0	1.00～1.60	（10） 15 20 25 30	2	2.6
	2.0		1.00～2.00			3
	2.5		1.50～2.50			3.5
	3	10.0～40.0	2.00～3.00			5
	4		3.00～4.00			7
	5		4.00～5.00		3	8
	6		5.00～6.00		3	9

呼び径はP寸加工前のブランク外径寸法です。
PKC追加工でP寸0.001mm単位指定可
A（10）P＜2.00 P≧2.00はA＝10を選択できません。

注文例

出荷日

追加工

型番リスト

表示件数

型番

H-WAPT1.6-[10-32/0.1]-P[1-1.6/0.01]-A[10,15,20,25,30]

H-WAPT1.6-[10-32/0.1]-P[1-1.6/0.01]-AC[16-45/1]

H-WAPT2.0-[10-32/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

H-WAPT2.0-[10-32/0.1]-P[1-2/0.01]-AC[16-45/1]

H-WAPT2.5-[10-32/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

H-WAPT2.5-[10-32/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

H-WAPT3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

H-WAPT3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

H-WAPT4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

H-WAPT4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

H-WAPT5-[10-40/0.1]-P[4-5/0.01]-A[15,20,25,30]

H-WAPT5-[10-40/0.1]-P[4-5/0.01]-AC[16-45/1]

H-WAPT6-[10-40/0.1]-P[5-6/0.01]-A[15,20,25,30]

H-WAPT6-[10-40/0.1]-P[5-6/0.01]-AC[16-45/1]

No.(呼び径)

(mm)

A(テーパ角度)

(°)

L(全長)

(mm)

P(刃先寸法)

(mm)

先端角度変更 [AC]

(°)

RoHS?

最小発注数量

1.6	10 ～ 30	10 ～ 32	1 ～ 1.6	-	10	1個
1.6	-	10 ～ 32	1 ～ 1.6	16 ～ 45	10	1個
2.0	10 ～ 30	10 ～ 32	1 ～ 2	-	10	1個
2.0	-	10 ～ 32	1 ～ 2	16 ～ 45	10	1個
2.5	10 ～ 30	10 ～ 32	1.5 ～ 2.5	-	10	1個
2.5	-	10 ～ 32	1.5 ～ 2.5	16 ～ 45	10	1個
3	15 ～ 30	10 ～ 40	2 ～ 3	-	10	1個
3	-	10 ～ 40	2 ～ 3	16 ～ 45	10	1個
4	15 ～ 30	10 ～ 40	3 ～ 4	-	10	1個
4	-	10 ～ 40	3 ～ 4	16 ～ 45	10	1個
5	15 ～ 30	10 ～ 40	4 ～ 5	-	10	1個
5	-	10 ～ 40	4 ～ 5	16 ～ 45	10	1個
6	15 ～ 30	10 ～ 40	5 ～ 6	-	10	1個
6	-	10 ～ 40	5 ～ 6	16 ～ 45	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

先端鋭角タイプの超硬ストリッパ固定用ストレートパイロットパンチです。耐摩耗性を向上させるTiCNコーティングを施しています。材質は超硬(V30)です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ストリッパ固定用ストレートパイロットパンチ　-先端鋭角タイプ-　TiCN処理のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬ストリッパ固定用ストレートパイロットパンチ　-先端鋭角タイプ-　TiCN処理	超硬ストリッパ固定用ストレートパイロットパンチ　-先端Rタイプ-　TiCN処理	超硬ストリッパ固定用ストレートパイロットパンチ -先端テーパタイプ- 　TiCN処理	超硬ストリッパ固定用ストレートパイロットパンチ　-先端鋭角タイプ-　ノーマル・ラップ仕上げ	超硬ストリッパ固定用ストレートパイロットパンチ　-先端Rタイプ-　ノーマル・ラップ仕上げ	超硬ストリッパ固定用ストレートパイロットパンチ　-先端テーパタイプ-　ノーマル・ラップ仕上げ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	5日目	2日目〜	2日目〜	2日目〜
先端形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
刃先形状	先端鋭角	先端R	先端テーパ	先端鋭角	先端R	先端テーパ
材質	超硬V30(HIP)	超硬V30(HIP)	超硬V30(HIP)	超硬V30(HIP)	超硬V30(HIP)	超硬V30(HIP)
表面処理	TiCN	TiCN	TiCN	-	-	-
取付プレート	ストリッパプレート	ストリッパプレート	ストリッパプレート	ストリッパプレート	ストリッパプレート	ストリッパプレート
