超硬ストリッパ固定用ストレートパイロットパンチ -先端テーパタイプ- ノーマル・ラップ仕上げ
- 通常単価(税別)
- -
- 税込単価
- -
【カタログ誤記】呼び径が1.6mm、2.0mmの場合、Y寸は1mmとなります。...
詳細情報を確認する未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 呼び径 | Ra |
|---|---|
| 1.6～2.5 | ≦0.2 |
| 3～6 | ≦0.5 |
| P | G |
|---|---|
| 0.600～1.999 | 10° |
| 2.000～ | 15° |
ラップ仕上げR＝0指定不可。ツバ端面中心に加工痕が残る場合がありますが機能上問題はありません。
| 材質 硬度 | 型式 |
|---|---|
| V30（HIP） 88～89HRA | WTPT |
| ラップ仕上げ L-WTPT |

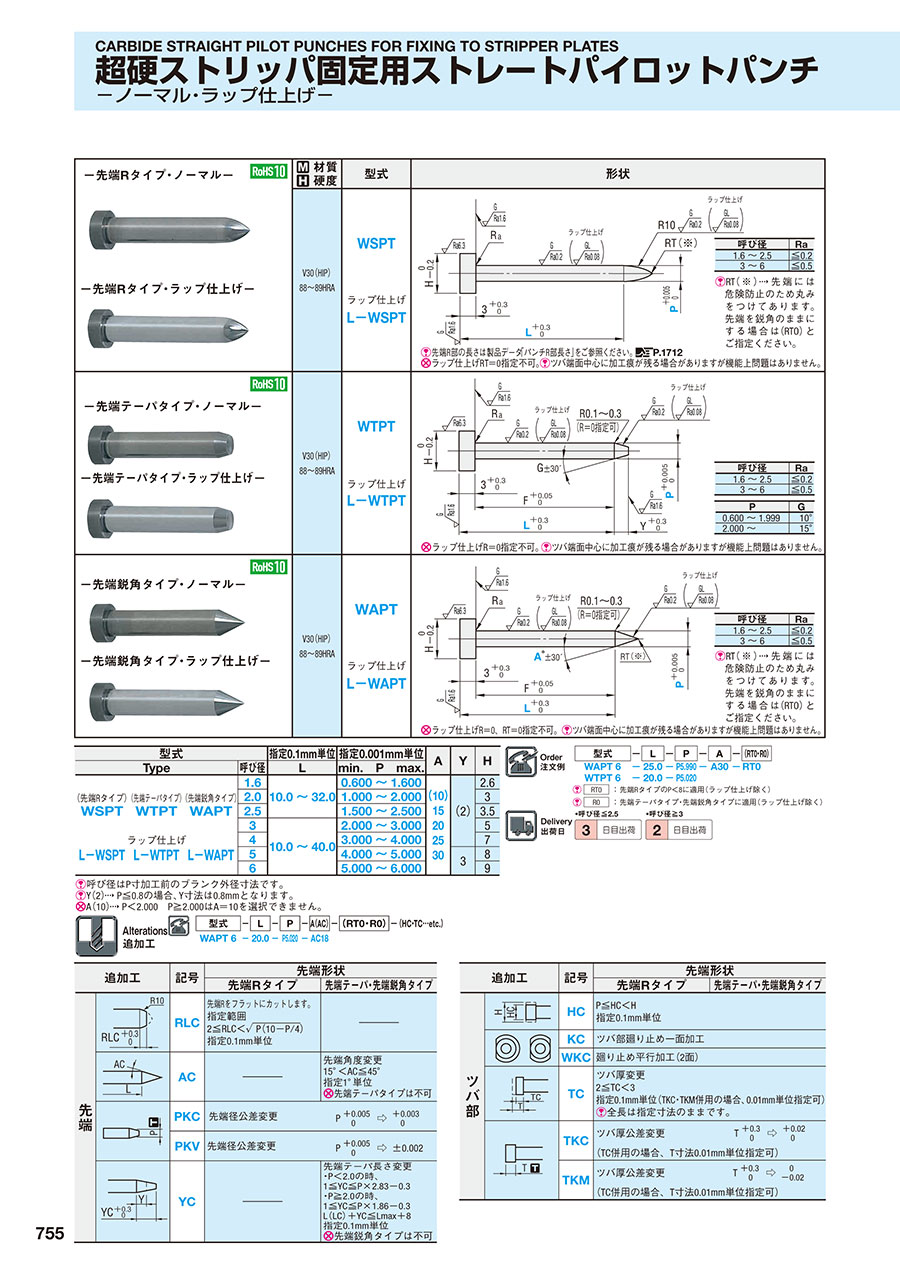

規格表
| 型式 | 指定0.1mm単位 | 指定0.001mm単位 | A | Y | H | |
|---|---|---|---|---|---|---|
| Type | 呼び径 | L | min. P max. | |||
| （先端テーパタイプ） | 1.6 | 10.0～32.0 | 0.600～1.600 | （10） 15 20 25 30 | （2） | 2.6 |
| 2.0 | 1.000～2.000 | 3 | ||||
| WTPT | 2.5 | 1.500～2.500 | 3.5 | |||
| 3 | 10.0～40.0 | 2.000～3.000 | 5 | |||
| ラップ仕上げ | 4 | 3.000～4.000 | 7 | |||
| L-WTPT | 5 | 4.000～5.000 | 3 | 8 | ||
| 6 | 5.000～6.000 | 9 | ||||
呼び径はP寸加工前のブランク外径寸法です。
Y（2）P≦0.8の場合、Y寸法は0.8mmとなります。
A（10）P＜2.000 P≧2.000はA＝10を選択できません。
