        超硬ストリッパ固定用パイロットパンチ　-先端鋭角タイプ-　TiCN処理

        超硬ストリッパ固定用パイロットパンチ　-先端鋭角タイプ-　TiCN処理
        通常単価(税別)
        -
        税込単価
        -

        先端鋭角タイプの超硬ストリッパ固定用パイロットパンチです。耐摩耗性を向上させる...

        詳細情報を確認する

        無料3D-CADライブラリー申し込み受付中

        未確定：候補が28型番あります。
        数量：

        商品情報

        関連ページ

        TiCNコーティング  P.1724

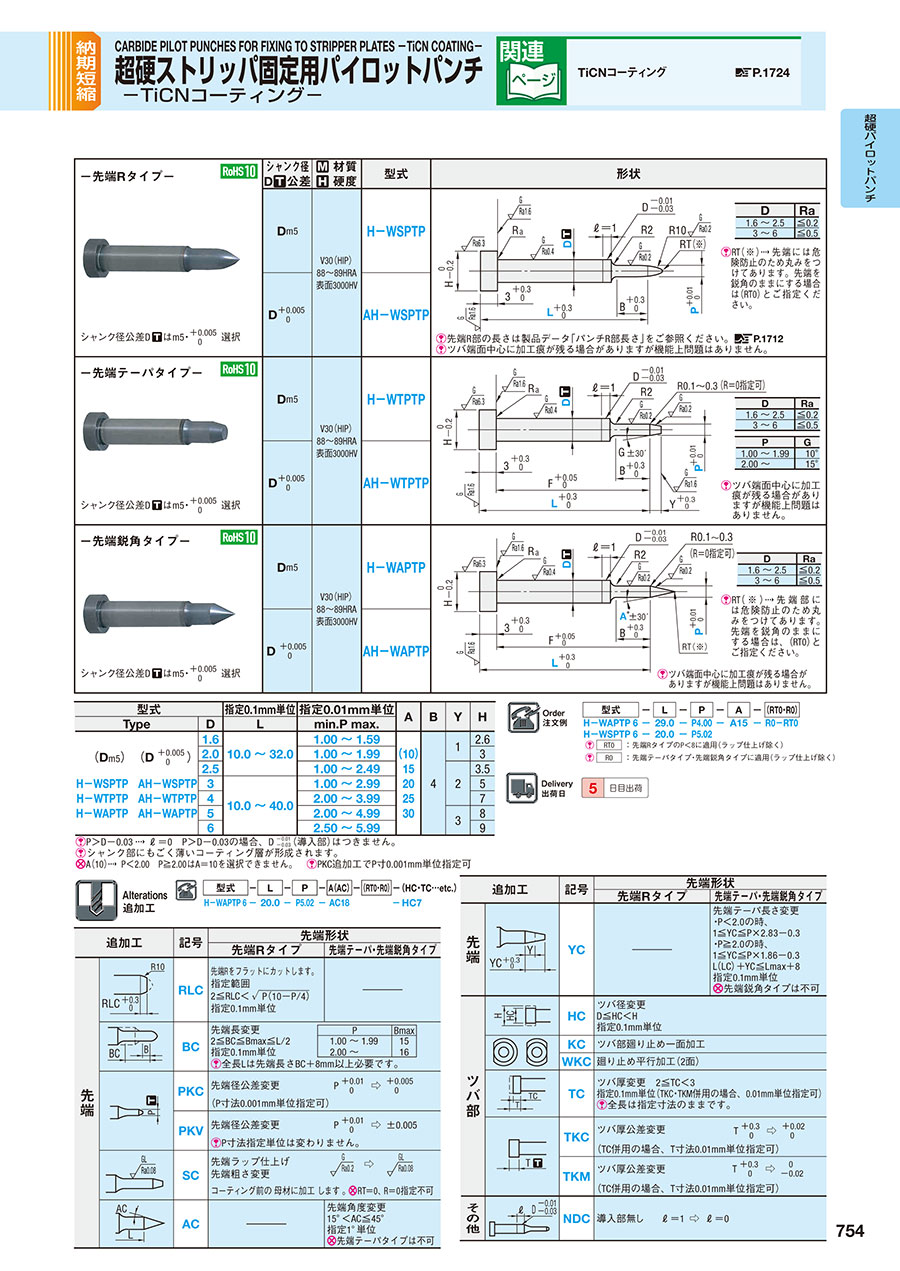

        外形図・製品仕様

        超硬ストリッパ固定用パイロットパンチ　-先端鋭角タイプ-　TiCN処理
        DRa
        1.6～2.5≦0.2
        3～6≦0.5

        RT（ ※ ） 先端部には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は、（RT0）とD +0.005 ご指定ください。

        ツバ端面中心に加工痕が残る場合がありますが機能上問題はありません。

        シャンク径
        D公差        		 材質
         硬度        		型式
        Dm5V30（HIP）
        88～89HRA
        表面3000HV        		H-WAPTP
        D
        +0.005/0        		AH-WAPTP

        シャンク径公差Dはm5・ +0.005/0選択

        規格表

        型式指定0.1mm単位指定0.01mm単位ABYH
        TypeDLmin. P max.
          1.610.0～32.01.00～1.59（10）
        15
        20
        25
        30        		412.6
          2.01.00～1.993
        （Dm5）（D +0.005/0）2.51.00～2.4923.5
        H-WAPTPAH-WAPTP310.0～40.01.00～2.995
          42.00～3.997
          52.00～4.9938
          62.50～5.999

        P＞D-0.03ℓ＝0    P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
        シャンク部にもごく薄いコーティング層が形成されます。
        A（10）P＜2.00    P≧2.00はA＝10を選択できません。 PKC追加工でP寸0.001mm単位指定可

        注文例

        超硬ストリッパ固定用パイロットパンチ　-先端鋭角タイプ-　TiCN処理

        出荷日

        超硬ストリッパ固定用パイロットパンチ　-先端鋭角タイプ-　TiCN処理

        追加工

        超硬ストリッパ固定用パイロットパンチ　-先端鋭角タイプ-　TiCN処理

        型番リスト

        表示件数
      • 1
        • 型番
        AH-WAPTP1.6-[10-32/0.1]-P[1-1.59/0.01]-A[10,15,20,25,30]
        AH-WAPTP1.6-[10-32/0.1]-P[1-1.59/0.01]-AC[16-45/1]
        AH-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.01]-A[10,15,20,25,30]
        AH-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.01]-AC[16-45/1]
        AH-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]
        AH-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.01]-AC[16-45/1]
        AH-WAPTP3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]
        AH-WAPTP3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]
        AH-WAPTP4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]
        AH-WAPTP4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]
        AH-WAPTP5-[10-40/0.1]-P[2-4.99/0.01]-A[15,20,25,30]
        AH-WAPTP5-[10-40/0.1]-P[2-4.99/0.01]-AC[16-45/1]
        AH-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.01]-A[15,20,25,30]
        AH-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.01]-AC[16-45/1]
        H-WAPTP1.6-[10-32/0.1]-P[1-1.59/0.01]-A[10,15,20,25,30]
        H-WAPTP1.6-[10-32/0.1]-P[1-1.59/0.01]-AC[16-45/1]
        H-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.01]-A[10,15,20,25,30]
        H-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.01]-AC[16-45/1]
        H-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]
        H-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.01]-AC[16-45/1]
        H-WAPTP3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]
        H-WAPTP3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]
        H-WAPTP4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]
        H-WAPTP4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]
        H-WAPTP5-[10-40/0.1]-P[2-4.99/0.01]-A[15,20,25,30]
        H-WAPTP5-[10-40/0.1]-P[2-4.99/0.01]-AC[16-45/1]
        H-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.01]-A[15,20,25,30]
        H-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.01]-AC[16-45/1]

        シャンク径D公差

        D(シャンク径)

        (mm)

        A(テーパ角度)

        (°)

        L(全長)

        (mm)

        P(刃先寸法)

        (mm)

        先端角度変更 [AC]

        (°)

        		RoHS?最小発注数量
        +0.005/0
        1.6
        10 ～ 30
        10 ～ 32
        1 ～ 1.59
        -
        10
        1個
        +0.005/0
        1.6
        -
        10 ～ 32
        1 ～ 1.59
        16 ～ 45
        10
        1個
        +0.005/0
        2.0
        10 ～ 30
        10 ～ 32
        1 ～ 1.99
        -
        10
        1個
        +0.005/0
        2.0
        -
        10 ～ 32
        1 ～ 1.99
        16 ～ 45
        10
        1個
        +0.005/0
        2.5
        10 ～ 30
        10 ～ 32
        1 ～ 2.49
        -
        10
        1個
        +0.005/0
        2.5
        -
        10 ～ 32
        1 ～ 2.49
        16 ～ 45
        10
        1個
        +0.005/0
        3
        10 ～ 30
        10 ～ 40
        1 ～ 2.99
        -
        10
        1個
        +0.005/0
        3
        -
        10 ～ 40
        1 ～ 2.99
        16 ～ 45
        10
        1個
        +0.005/0
        4
        15 ～ 30
        10 ～ 40
        2 ～ 3.99
        -
        10
        1個
        +0.005/0
        4
        -
        10 ～ 40
        2 ～ 3.99
        16 ～ 45
        10
        1個
        +0.005/0
        5
        15 ～ 30
        10 ～ 40
        2 ～ 4.99
        -
        10
        1個
        +0.005/0
        5
        -
        10 ～ 40
        2 ～ 4.99
        16 ～ 45
        10
        1個
        +0.005/0
        6
        15 ～ 30
        10 ～ 40
        2.5 ～ 5.99
        -
        10
        1個
        +0.005/0
        6
        -
        10 ～ 40
        2.5 ～ 5.99
        16 ～ 45
        10
        1個
        m5
        1.6
        10 ～ 30
        10 ～ 32
        1 ～ 1.59
        -
        10
        1個
        m5
        1.6
        -
        10 ～ 32
        1 ～ 1.59
        16 ～ 45
        10
        1個
        m5
        2.0
        10 ～ 30
        10 ～ 32
        1 ～ 1.99
        -
        10
        1個
        m5
        2.0
        -
        10 ～ 32
        1 ～ 1.99
        16 ～ 45
        10
        1個
        m5
        2.5
        10 ～ 30
        10 ～ 32
        1 ～ 2.49
        -
        10
        1個
        m5
        2.5
        -
        10 ～ 32
        1 ～ 2.49
        16 ～ 45
        10
        1個
        m5
        3
        10 ～ 30
        10 ～ 40
        1 ～ 2.99
        -
        10
        1個
        m5
        3
        -
        10 ～ 40
        1 ～ 2.99
        16 ～ 45
        10
        1個
        m5
        4
        15 ～ 30
        10 ～ 40
        2 ～ 3.99
        -
        10
        1個
        m5
        4
        -
        10 ～ 40
        2 ～ 3.99
        16 ～ 45
        10
        1個
        m5
        5
        15 ～ 30
        10 ～ 40
        2 ～ 4.99
        -
        10
        1個
        m5
        5
        -
        10 ～ 40
        2 ～ 4.99
        16 ～ 45
        10
        1個
        m5
        6
        15 ～ 30
        10 ～ 40
        2.5 ～ 5.99
        -
        10
        1個
        m5
        6
        -
        10 ～ 40
        2.5 ～ 5.99
        16 ～ 45
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
        -
        ( - )
        5日目
      • 1

        • 詳細情報

        基本情報

        先端鋭角タイプの超硬ストリッパ固定用パイロットパンチです。耐摩耗性を向上させるTiCNコーティングを施しています。材質は超硬(V30)です。シャンク径公差はm5と＋0.005/0から選択可能です。

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
