型式			指定0.1mm単位	指定0.001mm単位	A	B	Y	H
Type		D	L	min. P max.	A	B	Y	H
		1.6	10.0～32.0	0.800～1.599	（10） 15 20 25 30	4	1	2.6
（D_m5）	（D +0.005/0）	2.0		1.000～1.990			1	3
WAPTP	A-WAPTP	2.5		1.000～2.490			2	3.5
ラップ仕上げ		3	10.0～40.0	1.000～2.990				5
L-WAPTP	AL-WAPTP	4		2.000～3.990				7
		5		2.000～4.990			3	8
		6		2.500～5.990			3	9

[ ! ]P＞D-0.03 →ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ NG ]A（10）→P＜2.000 P≧2.000はA＝10を選択できません。

注文例

型式	－	L	－	P	－	A	－	(RT0・R0)
WAPTP 6	－	29.0	－	P4.071	－	A15

[ ! ] RT0：先端RタイプのP＜8に適用（ラップ仕上げ除く）

[ ! ] R0 ：先端テーパタイプ・先端鋭角タイプに適用（ラップ仕上げ除く）

出荷日

・D≦2.5

日目出荷

・D≧3

日目出荷

追加工

型式	－	L	－	P	－	A(AC)	－	(RT0・R0)	－	(HC・TC…etc.)
WAPTP 6	－	20.0	－	P5.020	－	AC18			－	HC6－PKC

追加工

記号

先端形状

先端Rタイプ

先端テーパ・先端鋭角タイプ

先端

RLC

先端Rをフラットにカットします。
指定範囲
2≦RLC＜

指定0.1mm単位

先端長変更
2≦BC≦Bmax
指定0.1㎜単位

P	Bmax.
0.800～1.999 2.000～	15 21

[ ! ]全長Lは先端長さBC＋8mm以上必要です。

先端角度変更
15°＜AC≦45°
指定1°単位
[ NG ]先端テーパタイプは不可

PKC

先端径公差変更

P ＋0.0050 ⇒ ＋0.0030

PKV

先端径公差変更

P ＋0.0050 ⇒ ±0.002

追加工	記号	先端形状
		先端Rタイプ	先端テーパ・先端鋭角タイプ
先端	YC	-	先端テーパ長さ変更・P＜2.0の時、 1≦YC≦P×2.83－0.3 ・P≧2.0の時、 1≦YC≦P×1.86－0.3 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプは不可
ツバ部	HC	ツバ径変更 D≦HC＜H 指定0.1mm単位
	KC	ツバ部廻り止め一面加工
	WKC	廻り止め平行加工(2面)
	TC	ツバ厚変更　2≦TC＜3 指定0.1mm単位(TKC・TKM併用の場合、0.01mm単位指定可) [ ! ]全長は指定寸法のままです。
	TKC	ツバ厚公差変更	T ＋0.30 ⇒ ＋0.020
		(TC併用の場合、T寸法0.01mm単位指定可)
	TKM	ツバ厚公差変更	T ＋0.30 ⇒ 0－0.02
		(TC併用の場合、T寸法0.01mm単位指定可)
その他	NDC	導入部無し ℓ＝1 ⇒ ℓ＝0

型番リスト

表示件数

型番

A-WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-A[10,15,20,25,30]

A-WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-AC[16-45/1]

A-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-A[10,15,20,25,30]

A-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-AC[16-45/1]

A-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-A[10,15,20,25,30]

A-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-AC[16-45/1]

A-WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-A[10,15,20,25,30]

A-WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-AC[16-45/1]

A-WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-A[15,20,25,30]

A-WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-AC[16-45/1]

A-WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-A[15,20,25,30]

A-WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-AC[16-45/1]

A-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-A[15,20,25,30]

A-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-AC[16-45/1]

AL-WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-A[10,15,20,25,30]

AL-WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-AC[16-45/1]

AL-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-A[10,15,20,25,30]

AL-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-AC[16-45/1]

AL-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-A[10,15,20,25,30]

AL-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-AC[16-45/1]

AL-WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-A[10,15,20,25,30]

AL-WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-AC[16-45/1]

AL-WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-A[15,20,25,30]

AL-WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-AC[16-45/1]

AL-WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-A[15,20,25,30]

AL-WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-AC[16-45/1]

AL-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-A[15,20,25,30]

AL-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-AC[16-45/1]

L-WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-A[10,15,20,25,30]

L-WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-AC[16-45/1]

L-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-A[10,15,20,25,30]

L-WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-AC[16-45/1]

L-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-A[10,15,20,25,30]

L-WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-AC[16-45/1]

L-WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-A[10,15,20,25,30]

L-WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-AC[16-45/1]

L-WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-A[15,20,25,30]

L-WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-AC[16-45/1]

L-WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-A[15,20,25,30]

L-WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-AC[16-45/1]

L-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-A[15,20,25,30]

L-WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-AC[16-45/1]

WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-A[10,15,20,25,30]

WAPTP1.6-[10-32/0.1]-P[0.8-1.59/0.001]-AC[16-45/1]

WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-A[10,15,20,25,30]

WAPTP2.0-[10-32/0.1]-P[1-1.99/0.001]-AC[16-45/1]

WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-A[10,15,20,25,30]

WAPTP2.5-[10-32/0.1]-P[1-2.49/0.001]-AC[16-45/1]

WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-A[10,15,20,25,30]

WAPTP3-[10-40/0.1]-P[1-2.99/0.001]-AC[16-45/1]

WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-A[15,20,25,30]

WAPTP4-[10-40/0.1]-P[2-3.99/0.001]-AC[16-45/1]

WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-A[15,20,25,30]

WAPTP5-[10-40/0.1]-P[2-4.99/0.001]-AC[16-45/1]

WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-A[15,20,25,30]

WAPTP6-[10-40/0.1]-P[2.5-5.99/0.001]-AC[16-45/1]

表面処理

シャンク径D公差

D(シャンク径)

(mm)

A(テーパ角度)

(°)

L(全長)

(mm)

P(刃先寸法)

(mm)

先端角度変更 [AC]

(°)

RoHS?

最小発注数量

なし	+0.005/0	1.6	10 ～ 30	10 ～ 32	0.8 ～ 1.59	-	10	1個
なし	+0.005/0	1.6	-	10 ～ 32	0.8 ～ 1.59	16 ～ 45	10	1個
なし	+0.005/0	2.0	10 ～ 30	10 ～ 32	1 ～ 1.99	-	10	1個
なし	+0.005/0	2.0	-	10 ～ 32	1 ～ 1.99	16 ～ 45	10	1個
なし	+0.005/0	2.5	10 ～ 30	10 ～ 32	1 ～ 2.49	-	10	1個
なし	+0.005/0	2.5	-	10 ～ 32	1 ～ 2.49	16 ～ 45	10	1個
なし	+0.005/0	3	10 ～ 30	10 ～ 40	1 ～ 2.99	-	10	1個
なし	+0.005/0	3	-	10 ～ 40	1 ～ 2.99	16 ～ 45	10	1個
なし	+0.005/0	4	15 ～ 30	10 ～ 40	2 ～ 3.99	-	10	1個
なし	+0.005/0	4	-	10 ～ 40	2 ～ 3.99	16 ～ 45	10	1個
なし	+0.005/0	5	15 ～ 30	10 ～ 40	2 ～ 4.99	-	10	1個
なし	+0.005/0	5	-	10 ～ 40	2 ～ 4.99	16 ～ 45	10	1個
なし	+0.005/0	6	15 ～ 30	10 ～ 40	2.5 ～ 5.99	-	10	1個
なし	+0.005/0	6	-	10 ～ 40	2.5 ～ 5.99	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	1.6	10 ～ 30	10 ～ 32	0.8 ～ 1.59	-	10	1個
ラップ仕上げ	+0.005/0	1.6	-	10 ～ 32	0.8 ～ 1.59	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	2.0	10 ～ 30	10 ～ 32	1 ～ 1.99	-	10	1個
ラップ仕上げ	+0.005/0	2.0	-	10 ～ 32	1 ～ 1.99	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	2.5	10 ～ 30	10 ～ 32	1 ～ 2.49	-	10	1個
ラップ仕上げ	+0.005/0	2.5	-	10 ～ 32	1 ～ 2.49	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	3	10 ～ 30	10 ～ 40	1 ～ 2.99	-	10	1個
ラップ仕上げ	+0.005/0	3	-	10 ～ 40	1 ～ 2.99	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	4	15 ～ 30	10 ～ 40	2 ～ 3.99	-	10	1個
ラップ仕上げ	+0.005/0	4	-	10 ～ 40	2 ～ 3.99	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	5	15 ～ 30	10 ～ 40	2 ～ 4.99	-	10	1個
ラップ仕上げ	+0.005/0	5	-	10 ～ 40	2 ～ 4.99	16 ～ 45	10	1個
ラップ仕上げ	+0.005/0	6	15 ～ 30	10 ～ 40	2.5 ～ 5.99	-	10	1個
ラップ仕上げ	+0.005/0	6	-	10 ～ 40	2.5 ～ 5.99	16 ～ 45	10	1個
ラップ仕上げ	m5	1.6	10 ～ 30	10 ～ 32	0.8 ～ 1.59	-	10	1個
ラップ仕上げ	m5	1.6	-	10 ～ 32	0.8 ～ 1.59	16 ～ 45	10	1個
ラップ仕上げ	m5	2.0	10 ～ 30	10 ～ 32	1 ～ 1.99	-	10	1個
ラップ仕上げ	m5	2.0	-	10 ～ 32	1 ～ 1.99	16 ～ 45	10	1個
ラップ仕上げ	m5	2.5	10 ～ 30	10 ～ 32	1 ～ 2.49	-	10	1個
ラップ仕上げ	m5	2.5	-	10 ～ 32	1 ～ 2.49	16 ～ 45	10	1個
ラップ仕上げ	m5	3	10 ～ 30	10 ～ 40	1 ～ 2.99	-	10	1個
ラップ仕上げ	m5	3	-	10 ～ 40	1 ～ 2.99	16 ～ 45	10	1個
ラップ仕上げ	m5	4	15 ～ 30	10 ～ 40	2 ～ 3.99	-	10	1個
ラップ仕上げ	m5	4	-	10 ～ 40	2 ～ 3.99	16 ～ 45	10	1個
ラップ仕上げ	m5	5	15 ～ 30	10 ～ 40	2 ～ 4.99	-	10	1個
ラップ仕上げ	m5	5	-	10 ～ 40	2 ～ 4.99	16 ～ 45	10	1個
ラップ仕上げ	m5	6	15 ～ 30	10 ～ 40	2.5 ～ 5.99	-	10	1個
ラップ仕上げ	m5	6	-	10 ～ 40	2.5 ～ 5.99	16 ～ 45	10	1個
なし	m5	1.6	10 ～ 30	10 ～ 32	0.8 ～ 1.59	-	10	1個
なし	m5	1.6	-	10 ～ 32	0.8 ～ 1.59	16 ～ 45	10	1個
なし	m5	2.0	10 ～ 30	10 ～ 32	1 ～ 1.99	-	10	1個
なし	m5	2.0	-	10 ～ 32	1 ～ 1.99	16 ～ 45	10	1個
なし	m5	2.5	10 ～ 30	10 ～ 32	1 ～ 2.49	-	10	1個
なし	m5	2.5	-	10 ～ 32	1 ～ 2.49	16 ～ 45	10	1個
なし	m5	3	10 ～ 30	10 ～ 40	1 ～ 2.99	-	10	1個
なし	m5	3	-	10 ～ 40	1 ～ 2.99	16 ～ 45	10	1個
なし	m5	4	15 ～ 30	10 ～ 40	2 ～ 3.99	-	10	1個
なし	m5	4	-	10 ～ 40	2 ～ 3.99	16 ～ 45	10	1個
なし	m5	5	15 ～ 30	10 ～ 40	2 ～ 4.99	-	10	1個
なし	m5	5	-	10 ～ 40	2 ～ 4.99	16 ～ 45	10	1個
なし	m5	6	15 ～ 30	10 ～ 40	2.5 ～ 5.99	-	10	1個
なし	m5	6	-	10 ～ 40	2.5 ～ 5.99	16 ～ 45	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

先端鋭角タイプの超硬ストリッパ固定用パイロットパンチです。材質は超硬(V30)です。ノーマルタイプ、ラップ仕上げの選択が可能です。シャンク径公差はm5と＋0.005/0から選択可能です。

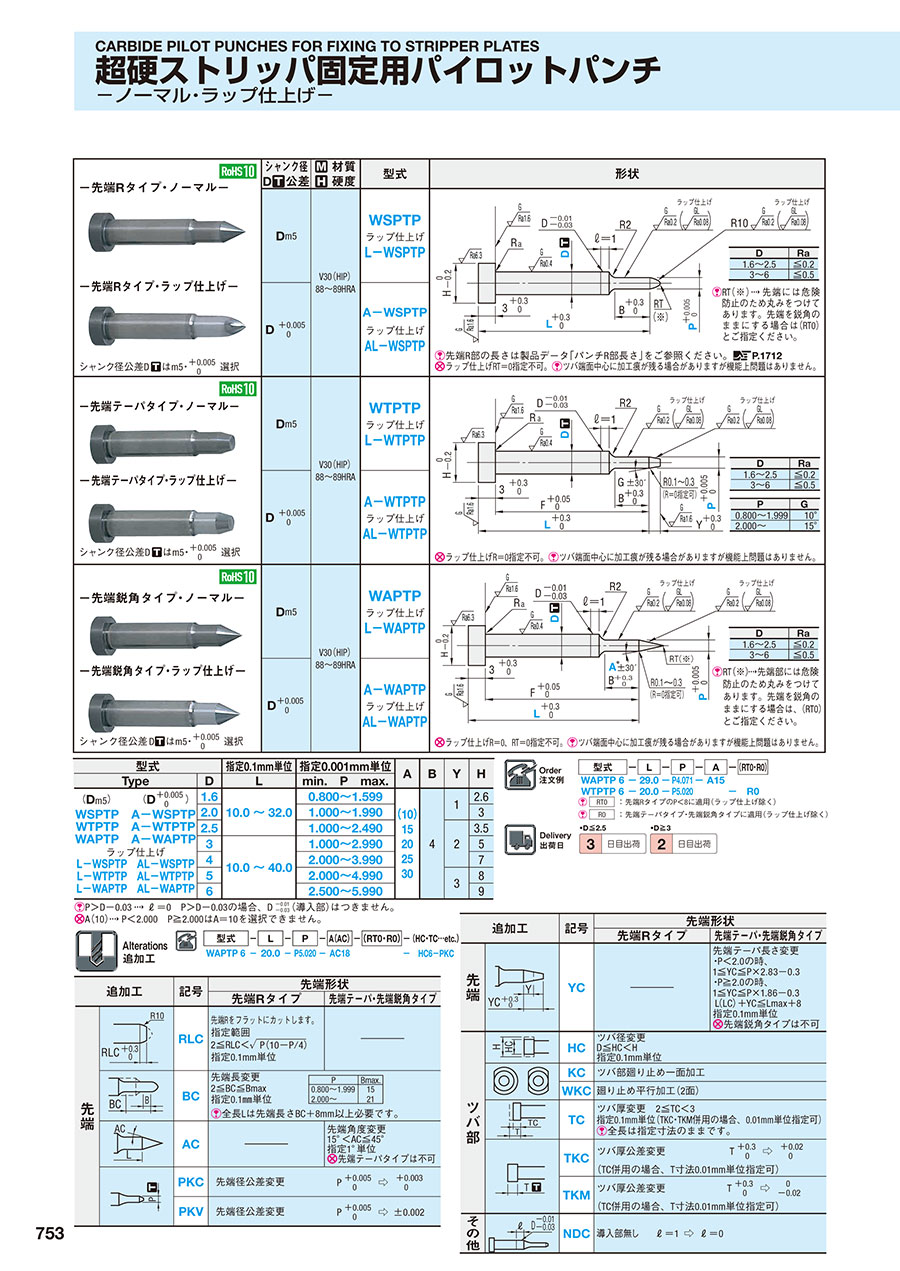

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
