超硬ストレートパイロットパンチ　-先端テーパタイプ-　ノーマル・ラップ仕上げ・TiCN処理

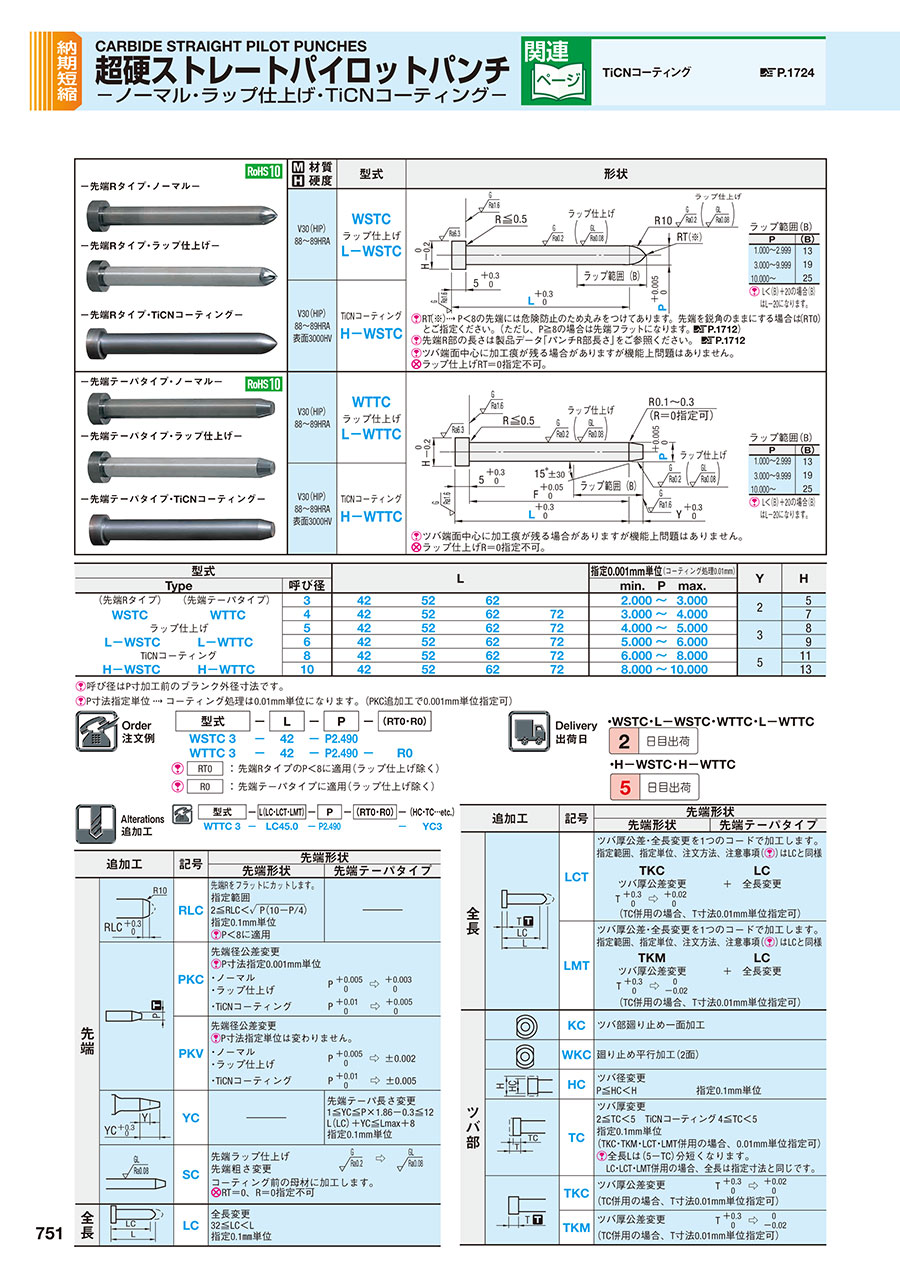

カタログ |P.751

通常単価(税別): -

税込単価: -

通常出荷日：2日目～5日目

先端テーパタイプで、シャンク部がストレートの超硬ストレートパイロットパンチです。材質は超硬(V30)で...

詳細を確認

よく一緒に見られています

ミスミ

超硬ストレートパイロットパンチ　-先端Rタイプ-　ノーマル・ラップ仕上げ・TiCN処理

通常出荷日：2 日目～

未確定：候補が72型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

P	（B）
ラップ範囲（B）
1.000～2.999 3.000～9.999 10.000～	13 19 25
L＜（B）+20の場合（B）はL-20になります｡

ツバ端面中心に加工痕が残る場合がありますが機能上問題はありません。
ラップ仕上げR＝0指定不可。

材質硬度	型式
V30（HIP） 88～89HRA	WTTC ラップ仕上げ L-WTTC
V30（HIP） 88～89HRA 表面3000HV	TiCNコーティング H-WTTC

規格表

型式		L				指定0.001mm単位（コーティング処理0.01mm）	Y	H
Type	呼び径	L				min. P max.	Y	H
（先端テーパタイプ） WTTC ラップ仕上げ L-WTTC TiCNコーティング H-WTTC	3	42	52	62		2.000～3.000	2	5
	4	42	52	62	72	3.000～4.000	2	7
	5	42	52	62	72	4.000～5.000	3	8
	6	42	52	62	72	5.000～6.000	3	9
	8	42	52	62	72	6.000～8.000	5	11
	10	42	52	62	72	8.000～10.000	5	13

呼び径はP寸加工前のブランク外径寸法です。
P寸法指定単位コーティング処理は0.01mm単位になります。（PKC追加工で0.001mm単位指定可）

注文例

出荷日

追加工

型番リスト

表示件数

型番

H-WTTC3-[42-62/10]-P[2-3/0.01]

H-WTTC3-LC[32-61.9/0.1]-P[2-3/0.01]

H-WTTC3-LCT[32-61.9/0.1]-P[2-3/0.01]

H-WTTC3-LMT[32-61.9/0.1]-P[2-3/0.01]

H-WTTC4-[42-72/10]-P[3-4/0.01]

H-WTTC4-LC[32-71.9/0.1]-P[3-4/0.01]

H-WTTC4-LCT[32-71.9/0.1]-P[3-4/0.01]

H-WTTC4-LMT[32-71.9/0.1]-P[3-4/0.01]

H-WTTC5-[42-72/10]-P[4-5/0.01]

H-WTTC5-LC[32-71.9/0.1]-P[4-5/0.01]

H-WTTC5-LCT[32-71.9/0.1]-P[4-5/0.01]

H-WTTC5-LMT[32-71.9/0.1]-P[4-5/0.01]

H-WTTC6-[42-72/10]-P[5-6/0.01]

H-WTTC6-LC[32-71.9/0.1]-P[5-6/0.01]

H-WTTC6-LCT[32-71.9/0.1]-P[5-6/0.01]

H-WTTC6-LMT[32-71.9/0.1]-P[5-6/0.01]

H-WTTC8-[42-72/10]-P[6-8/0.01]

H-WTTC8-LC[32-71.9/0.1]-P[6-8/0.01]

H-WTTC8-LCT[32-71.9/0.1]-P[6-8/0.01]

H-WTTC8-LMT[32-71.9/0.1]-P[6-8/0.01]

H-WTTC10-[42-72/10]-P[8-10/0.01]

H-WTTC10-LC[32-71.9/0.1]-P[8-10/0.01]

H-WTTC10-LCT[32-71.9/0.1]-P[8-10/0.01]

H-WTTC10-LMT[32-71.9/0.1]-P[8-10/0.01]

L-WTTC3-[42,52,62]-P[2-3/0.001]

L-WTTC3-LC[32-61.9/0.1]-P[2-3/0.001]

L-WTTC3-LCT[32-61.9/0.1]-P[2-3/0.001]

L-WTTC3-LMT[32-61.9/0.1]-P[2-3/0.001]

L-WTTC4-[42,52,62,72]-P[3-4/0.001]

L-WTTC4-LC[32-71.9/0.1]-P[3-4/0.001]

L-WTTC4-LCT[32-71.9/0.1]-P[3-4/0.001]

L-WTTC4-LMT[32-71.9/0.1]-P[3-4/0.001]

L-WTTC5-[42,52,62,72]-P[4-5/0.001]

L-WTTC5-LC[32-71.9/0.1]-P[4-5/0.001]

L-WTTC5-LCT[32-71.9/0.1]-P[4-5/0.001]

L-WTTC5-LMT[32-71.9/0.1]-P[4-5/0.001]

L-WTTC6-[42,52,62,72]-P[5-6/0.001]

L-WTTC6-LC[32-71.9/0.1]-P[5-6/0.001]

L-WTTC6-LCT[32-71.9/0.1]-P[5-6/0.001]

L-WTTC6-LMT[32-71.9/0.1]-P[5-6/0.001]

L-WTTC8-[42,52,62,72]-P[6-8/0.001]

L-WTTC8-LC[32-71.9/0.1]-P[6-8/0.001]

L-WTTC8-LCT[32-71.9/0.1]-P[6-8/0.001]

L-WTTC8-LMT[32-71.9/0.1]-P[6-8/0.001]

L-WTTC10-[42,52,62,72]-P[8-10/0.001]

L-WTTC10-LC[32-71.9/0.1]-P[8-10/0.001]

L-WTTC10-LCT[32-71.9/0.1]-P[8-10/0.001]

L-WTTC10-LMT[32-71.9/0.1]-P[8-10/0.001]

WTTC3-[42-62/10]-P[2-3/0.001]

WTTC3-LC[32-61.9/0.1]-P[2-3/0.001]

WTTC3-LCT[32-61.9/0.1]-P[2-3/0.001]

WTTC3-LMT[32-61.9/0.1]-P[2-3/0.001]

WTTC4-[42-72/10]-P[3-4/0.001]

WTTC4-LC[32-71.9/0.1]-P[3-4/0.001]

WTTC4-LCT[32-71.9/0.1]-P[3-4/0.001]

WTTC4-LMT[32-71.9/0.1]-P[3-4/0.001]

WTTC5-[42-72/10]-P[4-5/0.001]

WTTC5-LC[32-71.9/0.1]-P[4-5/0.001]

WTTC5-LCT[32-71.9/0.1]-P[4-5/0.001]

WTTC5-LMT[32-71.9/0.1]-P[4-5/0.001]

表面処理

No.(呼び径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

P(刃先寸法)

(mm)

RoHS?

最小発注数量

TiCN	3	42 ～ 62	-	-	-	2 ～ 3	10	1個
TiCN	3	-	32 ～ 61.9	-	-	2 ～ 3	10	1個
TiCN	3	-	-	32 ～ 61.9	-	2 ～ 3	10	1個
TiCN	3	-	-	-	32 ～ 61.9	2 ～ 3	10	1個
TiCN	4	42 ～ 72	-	-	-	3 ～ 4	10	1個
TiCN	4	-	32 ～ 71.9	-	-	3 ～ 4	10	1個
TiCN	4	-	-	32 ～ 71.9	-	3 ～ 4	10	1個
TiCN	4	-	-	-	32 ～ 71.9	3 ～ 4	10	1個
TiCN	5	42 ～ 72	-	-	-	4 ～ 5	10	1個
TiCN	5	-	32 ～ 71.9	-	-	4 ～ 5	10	1個
TiCN	5	-	-	32 ～ 71.9	-	4 ～ 5	10	1個
TiCN	5	-	-	-	32 ～ 71.9	4 ～ 5	10	1個
TiCN	6	42 ～ 72	-	-	-	5 ～ 6	10	1個
TiCN	6	-	32 ～ 71.9	-	-	5 ～ 6	10	1個
TiCN	6	-	-	32 ～ 71.9	-	5 ～ 6	10	1個
TiCN	6	-	-	-	32 ～ 71.9	5 ～ 6	10	1個
TiCN	8	42 ～ 72	-	-	-	6 ～ 8	10	1個
TiCN	8	-	32 ～ 71.9	-	-	6 ～ 8	10	1個
TiCN	8	-	-	32 ～ 71.9	-	6 ～ 8	10	1個
TiCN	8	-	-	-	32 ～ 71.9	6 ～ 8	10	1個
TiCN	10	42 ～ 72	-	-	-	8 ～ 10	10	1個
TiCN	10	-	32 ～ 71.9	-	-	8 ～ 10	10	1個
TiCN	10	-	-	32 ～ 71.9	-	8 ～ 10	10	1個
TiCN	10	-	-	-	32 ～ 71.9	8 ～ 10	10	1個
ラップ仕上げ	3	42 ～ 62	-	-	-	2 ～ 3	10	1個
ラップ仕上げ	3	-	32 ～ 61.9	-	-	2 ～ 3	10	1個
ラップ仕上げ	3	-	-	32 ～ 61.9	-	2 ～ 3	10	1個
ラップ仕上げ	3	-	-	-	32 ～ 61.9	2 ～ 3	10	1個
ラップ仕上げ	4	42 ～ 72	-	-	-	3 ～ 4	10	1個
ラップ仕上げ	4	-	32 ～ 71.9	-	-	3 ～ 4	10	1個
ラップ仕上げ	4	-	-	32 ～ 71.9	-	3 ～ 4	10	1個
ラップ仕上げ	4	-	-	-	32 ～ 71.9	3 ～ 4	10	1個
ラップ仕上げ	5	42 ～ 72	-	-	-	4 ～ 5	10	1個
ラップ仕上げ	5	-	32 ～ 71.9	-	-	4 ～ 5	10	1個
ラップ仕上げ	5	-	-	32 ～ 71.9	-	4 ～ 5	10	1個
ラップ仕上げ	5	-	-	-	32 ～ 71.9	4 ～ 5	10	1個
ラップ仕上げ	6	42 ～ 72	-	-	-	5 ～ 6	10	1個
ラップ仕上げ	6	-	32 ～ 71.9	-	-	5 ～ 6	10	1個
ラップ仕上げ	6	-	-	32 ～ 71.9	-	5 ～ 6	10	1個
ラップ仕上げ	6	-	-	-	32 ～ 71.9	5 ～ 6	10	1個
ラップ仕上げ	8	42 ～ 72	-	-	-	6 ～ 8	10	1個
ラップ仕上げ	8	-	32 ～ 71.9	-	-	6 ～ 8	10	1個
ラップ仕上げ	8	-	-	32 ～ 71.9	-	6 ～ 8	10	1個
ラップ仕上げ	8	-	-	-	32 ～ 71.9	6 ～ 8	10	1個
ラップ仕上げ	10	42 ～ 72	-	-	-	8 ～ 10	10	1個
ラップ仕上げ	10	-	32 ～ 71.9	-	-	8 ～ 10	10	1個
ラップ仕上げ	10	-	-	32 ～ 71.9	-	8 ～ 10	10	1個
ラップ仕上げ	10	-	-	-	32 ～ 71.9	8 ～ 10	10	1個
なし	3	42 ～ 62	-	-	-	2 ～ 3	10	1個
なし	3	-	32 ～ 61.9	-	-	2 ～ 3	10	1個
なし	3	-	-	32 ～ 61.9	-	2 ～ 3	10	1個
なし	3	-	-	-	32 ～ 61.9	2 ～ 3	10	1個
なし	4	42 ～ 72	-	-	-	3 ～ 4	10	1個
なし	4	-	32 ～ 71.9	-	-	3 ～ 4	10	1個
なし	4	-	-	32 ～ 71.9	-	3 ～ 4	10	1個
なし	4	-	-	-	32 ～ 71.9	3 ～ 4	10	1個
なし	5	42 ～ 72	-	-	-	4 ～ 5	10	1個
なし	5	-	32 ～ 71.9	-	-	4 ～ 5	10	1個
なし	5	-	-	32 ～ 71.9	-	4 ～ 5	10	1個
なし	5	-	-	-	32 ～ 71.9	4 ～ 5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

基本情報

先端テーパタイプで、シャンク部がストレートの超硬ストレートパイロットパンチです。材質は超硬(V30)です。ノーマルタイプ、ラップ仕上げ、耐摩耗性を向上させるTiCNコーティングの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
