超硬パイロットパンチ　-先端テーパタイプ-　ノーマル・ラップ仕上げ

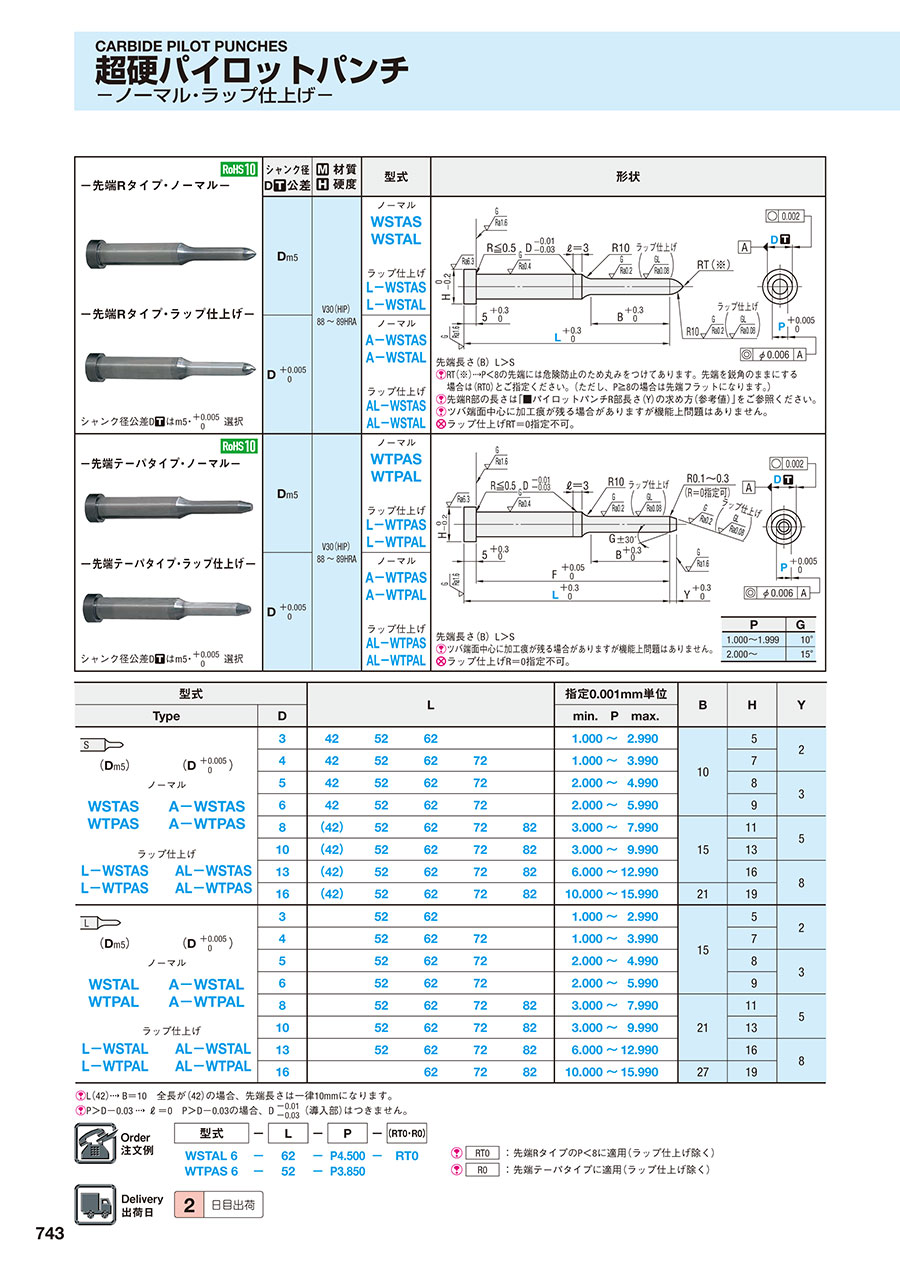

カタログ |P.743

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬パイロットパンチ　-先端Rタイプ-　ノーマル・ラップ仕上げ

通常出荷日：2 日目

先端がテーパ形状タイプの超硬パイロットパンチです。材質は超硬(V30)です。ノ...

詳細情報を確認する

先端形状
スタンダード
刃先形状
先端テーパ
材質
超硬V30(HIP)
取付プレート
パンチプレート
シャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が448型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

先端長さ（B）L＞S
ツバ端面中心に加工痕が残る場合がありますが機能上問題はありません。
ラップ仕上げR＝0指定不可。

P	G
1.000～1.999	10°
2.000～	15°

シャンク径 D公差	材質硬度	型式
D_m5	V30（HIP） 88～89HRA	ノーマル WTPAS WTPAL ラップ仕上げ L-WTPAS L-WTPAL
D +0.005/0	V30（HIP） 88～89HRA	ノーマル A-WTPAS A-WTPAL ラップ仕上げ AL-WTPAS AL-WTPAL

シャンク径公差Dはm5・ +0.005/0選択

規格表

型式			L					指定0.001mm単位	B	H	Y
Type		D	L					min. P max.	B	H	Y
		3	42	52	62			1.000～2.990	10	5	2
（D_m5）	（D +0.005/0）	4	42	52	62	72		1.000～3.990		7	2
ノーマル		5	42	52	62	72		2.000～4.990		8	3
WTPAS	A-WTPAS	6	42	52	62	72		2.000～5.990		9	3
		8	（42）	52	62	72	82	3.000～7.990	15	11	5
ラップ仕上げ		10	（42）	52	62	72	82	3.000～9.990		13	5
L-WTPAS	AL-WTPAS	13	（42）	52	62	72	82	6.000～12.990		16	8
		16	（42）	52	62	72	82	10.000～15.990	21	19	8
		3		52	62			1.000～2.990	15	5	2
（D_m5）	（D +0.005/0）	4		52	62	72		1.000～3.990		7	2
ノーマル		5		52	62	72		2.000～4.990		8	3
WTPAL	A-WTPAL	6		52	62	72		2.000～5.990		9	3
		8		52	62	72	82	3.000～7.990	21	11	5
ラップ仕上げ		10		52	62	72	82	3.000～9.990		13	5
L-WTPAL	AL-WTPAL	13		52	62	72	82	6.000～12.990		16	8
		16			62	72	82	10.000～15.990	27	19	8

L（42）B＝10 全長が（42）の場合、先端長さは一律10mmになります。
P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工


型式	-	L（LC・LCT・LMT）	-	P（PC）	-	（RTO・R0）	-	（BC・HC・TC…etc．）
A-WTPAL13	-	52	-	P10			-	TKC

型番リスト

表示件数

...

型番

A-WTPAL3-[52-62/10]-P[1-2.99/0.001]

A-WTPAL3-LC[27-61.9/0.1]-P[1-2.99/0.001]

A-WTPAL3-LCT[27-61.9/0.1]-P[1-2.99/0.001]

A-WTPAL3-LMT[27-61.9/0.1]-P[1-2.99/0.001]

A-WTPAL4-[52-72/10]-P[1-3.99/0.001]

A-WTPAL4-LC[27-71.9/0.1]-P[1-3.99/0.001]

A-WTPAL4-LCT[27-71.9/0.1]-P[1-3.99/0.001]

A-WTPAL4-LMT[27-71.9/0.1]-P[1-3.99/0.001]

A-WTPAL5-[52-72/10]-P[2-4.99/0.001]

A-WTPAL5-[52-72/10]-PC[1-1.999/0.001]

A-WTPAL5-LC[27-71.9/0.1]-P[2-4.99/0.001]

A-WTPAL5-LC[27-71.9/0.1]-PC[1-1.999/0.001]

A-WTPAL5-LCT[27-71.9/0.1]-P[2-4.99/0.001]

A-WTPAL5-LCT[27-71.9/0.1]-PC[1-1.999/0.001]

A-WTPAL5-LMT[27-71.9/0.1]-P[2-4.99/0.001]

A-WTPAL5-LMT[27-71.9/0.1]-PC[1-1.999/0.001]

A-WTPAL6-[52-72/10]-P[2-5.99/0.001]

A-WTPAL6-[52-72/10]-PC[1-1.999/0.001]

A-WTPAL6-LC[27-71.9/0.1]-P[2-5.99/0.001]

A-WTPAL6-LC[27-71.9/0.1]-PC[1-1.999/0.001]

A-WTPAL6-LCT[27-71.9/0.1]-P[2-5.99/0.001]

A-WTPAL6-LCT[27-71.9/0.1]-PC[1-1.999/0.001]

A-WTPAL6-LMT[27-71.9/0.1]-P[2-5.99/0.001]

A-WTPAL6-LMT[27-71.9/0.1]-PC[1-1.999/0.001]

A-WTPAL8-[52-82/10]-P[3-7.99/0.001]

A-WTPAL8-[52-82/10]-PC[1.5-2.999/0.001]

A-WTPAL8-LC[27-81.9/0.1]-P[3-7.99/0.001]

A-WTPAL8-LC[27-81.9/0.1]-PC[1.5-2.999/0.001]

A-WTPAL8-LCT[27-81.9/0.1]-P[3-7.99/0.001]

A-WTPAL8-LCT[27-81.9/0.1]-PC[1.5-2.999/0.001]

A-WTPAL8-LMT[27-81.9/0.1]-P[3-7.99/0.001]

A-WTPAL8-LMT[27-81.9/0.1]-PC[1.5-2.999/0.001]

A-WTPAL10-[52-82/10]-P[3-9.99/0.001]

A-WTPAL10-[52-82/10]-PC[1.5-2.999/0.001]

A-WTPAL10-LC[27-81.9/0.1]-P[3-9.99/0.001]

A-WTPAL10-LC[27-81.9/0.1]-PC[1.5-2.999/0.001]

A-WTPAL10-LCT[27-81.9/0.1]-P[3-9.99/0.001]

A-WTPAL10-LCT[27-81.9/0.1]-PC[1.5-2.999/0.001]

A-WTPAL10-LMT[27-81.9/0.1]-P[3-9.99/0.001]

A-WTPAL10-LMT[27-81.9/0.1]-PC[1.5-2.999/0.001]

A-WTPAL13-[52-82/10]-P[6-12.99/0.001]

A-WTPAL13-[52-82/10]-PC[3-5.999/0.001]

A-WTPAL13-LC[27-81.9/0.1]-P[6-12.99/0.001]

A-WTPAL13-LC[27-81.9/0.1]-PC[3-5.999/0.001]

A-WTPAL13-LCT[27-81.9/0.1]-P[6-12.99/0.001]

A-WTPAL13-LCT[27-81.9/0.1]-PC[3-5.999/0.001]

A-WTPAL13-LMT[27-81.9/0.1]-P[6-12.99/0.001]

A-WTPAL13-LMT[27-81.9/0.1]-PC[3-5.999/0.001]

A-WTPAL16-[62-82/10]-P[10-15.99/0.001]

A-WTPAL16-[62-82/10]-PC[5-9.999/0.001]

A-WTPAL16-LC[27-81.9/0.1]-P[10-15.99/0.001]

A-WTPAL16-LC[27-81.9/0.1]-PC[5-9.999/0.001]

A-WTPAL16-LCT[27-81.9/0.1]-P[10-15.99/0.001]

A-WTPAL16-LCT[27-81.9/0.1]-PC[5-9.999/0.001]

A-WTPAL16-LMT[27-81.9/0.1]-P[10-15.99/0.001]

A-WTPAL16-LMT[27-81.9/0.1]-PC[5-9.999/0.001]

A-WTPAS3-[42-62/10]-P[1-2.99/0.001]

A-WTPAS3-LC[27-61.9/0.1]-P[1-2.99/0.001]

A-WTPAS3-LCT[27-61.9/0.1]-P[1-2.99/0.001]

A-WTPAS3-LMT[27-61.9/0.1]-P[1-2.99/0.001]

表面処理

シャンク径D公差

刃先長さ

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

なし	+0.005/0	L	3	52 ～ 62	-	-	-	1 ～ 2.99	-	10	1個
なし	+0.005/0	L	3	-	27 ～ 61.9	-	-	1 ～ 2.99	-	10	1個
なし	+0.005/0	L	3	-	-	27 ～ 61.9	-	1 ～ 2.99	-	10	1個
なし	+0.005/0	L	3	-	-	-	27 ～ 61.9	1 ～ 2.99	-	10	1個
なし	+0.005/0	L	4	52 ～ 72	-	-	-	1 ～ 3.99	-	10	1個
なし	+0.005/0	L	4	-	27 ～ 71.9	-	-	1 ～ 3.99	-	10	1個
なし	+0.005/0	L	4	-	-	27 ～ 71.9	-	1 ～ 3.99	-	10	1個
なし	+0.005/0	L	4	-	-	-	27 ～ 71.9	1 ～ 3.99	-	10	1個
なし	+0.005/0	L	5	52 ～ 72	-	-	-	2 ～ 4.99	-	10	1個
なし	+0.005/0	L	5	52 ～ 72	-	-	-	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	5	-	27 ～ 71.9	-	-	2 ～ 4.99	-	10	1個
なし	+0.005/0	L	5	-	27 ～ 71.9	-	-	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	5	-	-	27 ～ 71.9	-	2 ～ 4.99	-	10	1個
なし	+0.005/0	L	5	-	-	27 ～ 71.9	-	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	5	-	-	-	27 ～ 71.9	2 ～ 4.99	-	10	1個
なし	+0.005/0	L	5	-	-	-	27 ～ 71.9	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	6	52 ～ 72	-	-	-	2 ～ 5.99	-	10	1個
なし	+0.005/0	L	6	52 ～ 72	-	-	-	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	6	-	27 ～ 71.9	-	-	2 ～ 5.99	-	10	1個
なし	+0.005/0	L	6	-	27 ～ 71.9	-	-	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	6	-	-	27 ～ 71.9	-	2 ～ 5.99	-	10	1個
なし	+0.005/0	L	6	-	-	27 ～ 71.9	-	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	6	-	-	-	27 ～ 71.9	2 ～ 5.99	-	10	1個
なし	+0.005/0	L	6	-	-	-	27 ～ 71.9	-	1 ～ 1.999	10	1個
なし	+0.005/0	L	8	52 ～ 82	-	-	-	3 ～ 7.99	-	10	1個
なし	+0.005/0	L	8	52 ～ 82	-	-	-	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	8	-	27 ～ 81.9	-	-	3 ～ 7.99	-	10	1個
なし	+0.005/0	L	8	-	27 ～ 81.9	-	-	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	8	-	-	27 ～ 81.9	-	3 ～ 7.99	-	10	1個
なし	+0.005/0	L	8	-	-	27 ～ 81.9	-	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	8	-	-	-	27 ～ 81.9	3 ～ 7.99	-	10	1個
なし	+0.005/0	L	8	-	-	-	27 ～ 81.9	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	10	52 ～ 82	-	-	-	3 ～ 9.99	-	10	1個
なし	+0.005/0	L	10	52 ～ 82	-	-	-	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	10	-	27 ～ 81.9	-	-	3 ～ 9.99	-	10	1個
なし	+0.005/0	L	10	-	27 ～ 81.9	-	-	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	10	-	-	27 ～ 81.9	-	3 ～ 9.99	-	10	1個
なし	+0.005/0	L	10	-	-	27 ～ 81.9	-	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	10	-	-	-	27 ～ 81.9	3 ～ 9.99	-	10	1個
なし	+0.005/0	L	10	-	-	-	27 ～ 81.9	-	1.5 ～ 2.999	10	1個
なし	+0.005/0	L	13	52 ～ 82	-	-	-	6 ～ 12.99	-	10	1個
なし	+0.005/0	L	13	52 ～ 82	-	-	-	-	3 ～ 5.999	10	1個
なし	+0.005/0	L	13	-	27 ～ 81.9	-	-	6 ～ 12.99	-	10	1個
なし	+0.005/0	L	13	-	27 ～ 81.9	-	-	-	3 ～ 5.999	10	1個
なし	+0.005/0	L	13	-	-	27 ～ 81.9	-	6 ～ 12.99	-	10	1個
なし	+0.005/0	L	13	-	-	27 ～ 81.9	-	-	3 ～ 5.999	10	1個
なし	+0.005/0	L	13	-	-	-	27 ～ 81.9	6 ～ 12.99	-	10	1個
なし	+0.005/0	L	13	-	-	-	27 ～ 81.9	-	3 ～ 5.999	10	1個
なし	+0.005/0	L	16	62 ～ 82	-	-	-	10 ～ 15.99	-	10	1個
なし	+0.005/0	L	16	62 ～ 82	-	-	-	-	5 ～ 9.999	10	1個
なし	+0.005/0	L	16	-	27 ～ 81.9	-	-	10 ～ 15.99	-	10	1個
なし	+0.005/0	L	16	-	27 ～ 81.9	-	-	-	5 ～ 9.999	10	1個
なし	+0.005/0	L	16	-	-	27 ～ 81.9	-	10 ～ 15.99	-	10	1個
なし	+0.005/0	L	16	-	-	27 ～ 81.9	-	-	5 ～ 9.999	10	1個
なし	+0.005/0	L	16	-	-	-	27 ～ 81.9	10 ～ 15.99	-	10	1個
なし	+0.005/0	L	16	-	-	-	27 ～ 81.9	-	5 ～ 9.999	10	1個
なし	+0.005/0	S	3	42 ～ 62	-	-	-	1 ～ 2.99	-	10	1個
なし	+0.005/0	S	3	-	27 ～ 61.9	-	-	1 ～ 2.99	-	10	1個
なし	+0.005/0	S	3	-	-	27 ～ 61.9	-	1 ～ 2.99	-	10	1個
なし	+0.005/0	S	3	-	-	-	27 ～ 61.9	1 ～ 2.99	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報

基本情報

先端がテーパ形状タイプの超硬パイロットパンチです。材質は超硬(V30)です。ノーマルタイプ、ラップ仕上げの選択が可能です。シャンク径公差はm5と＋0.005/0から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
