ミスミ

超硬ツバ止めパンチ　エア穴付き

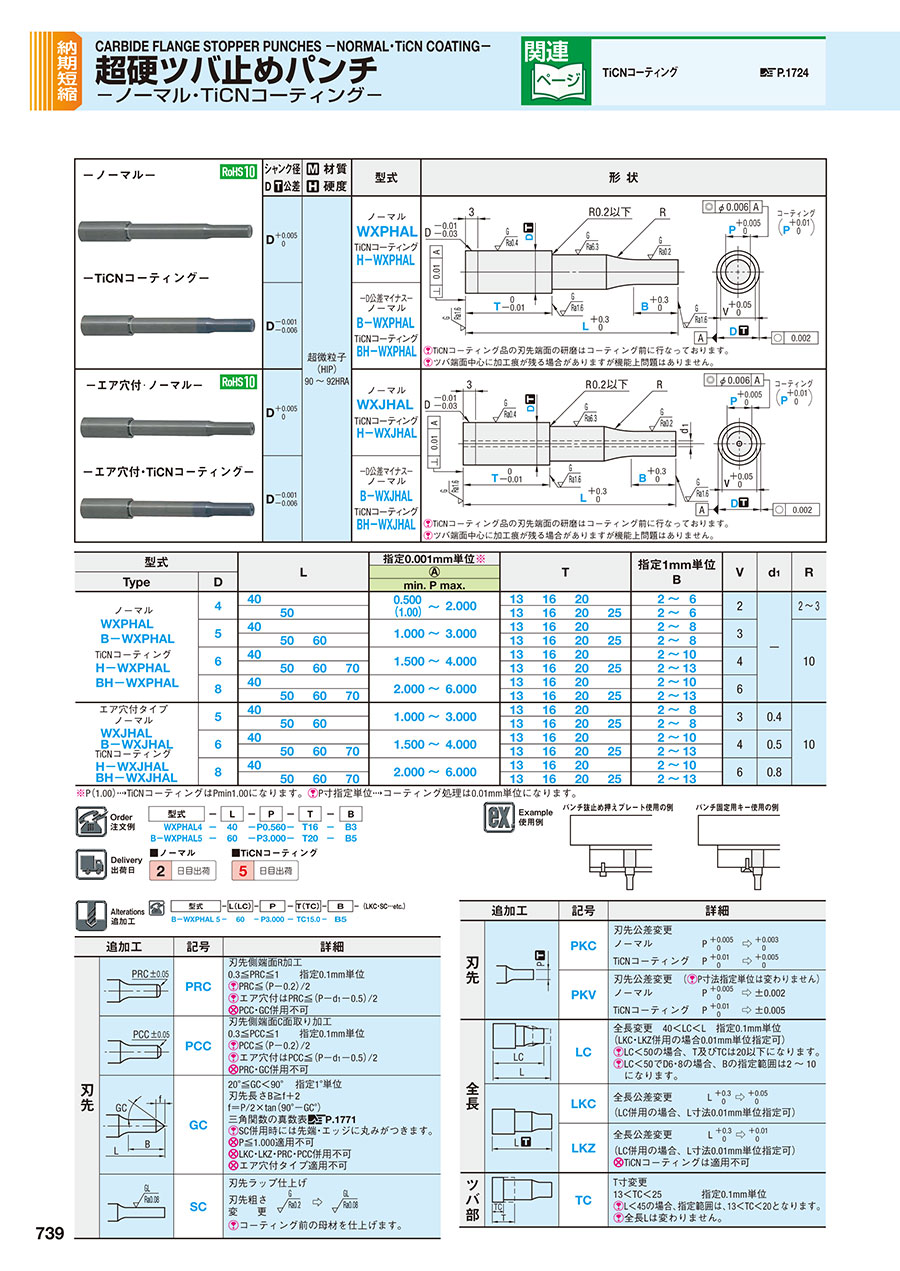

カタログ |P.739

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬キー溝・エア穴付パンチ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬キー溝・エア穴付パンチ　D公差マイナス

通常出荷日：2 日目

抜け止めプレートやキーで固定でき、シャンク部にエアー用穴を開けた超硬ツバ止めパ...

詳細情報を確認する

先端形状
1段
ジェクタ
エア穴付
刃先形状
A
材質
超硬超微粒子(HIP)
シャンク(取付部)形状
ツバ止め

無料3D-CADライブラリー申し込み受付中

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

TiCNコーティング品の刃先端面の研磨はコーティング前に行なっております。
ツバ端面中心に加工痕が残る場合がありますが機能上問題はありません。

シャンク径 D公差	材質硬度	型式
D +0.005/0	超微粒子（HIP） 90～92HRA	ノーマル WXJHAL TiCNコーティング H-WXJHAL
D -0.001/-0.006	超微粒子（HIP） 90～92HRA	-D公差マイナス- ノーマル B-WXJHAL TiCNコーティング BH-WXJHAL

規格表

型式		L				指定0.001mm単位※	T				指定1mm単位 B	V	d₁	R
型式
Type	D
Type	D					min. P max.
エア穴付タイプノーマル WXJHAL B-WXJHAL TiCNコーティング H-WXJHAL BH-WXJHAL	5	40				1.000～3.000	13	16	20		2～8	3	0.4	10
	5		50	60		1.000～3.000	13	16	20	25	2～8	3	0.4
	6	40				1.500～4.000	13	16	20		2～10	4	0.5
	6		50	60	70	1.500～4.000	13	16	20	25	2～13	4	0.5
	8	40				2.000～6.000	13	16	20		2～10	6	0.8
	8		50	60	70	2.000～6.000	13	16	20	25	2～13	6	0.8

※P（1.00）TiCNコーティングはPmin1.00になります。P寸指定単位コーティング処理は0.01mm単位になります。

注文例


型式	-	L	-	P	-	T	-	B
H-WXJHAL8	-	40	-	P6	-	T16	-	B3

出荷日

追加工


型式	-	L（LC）	-	P	-	T（TC）	-	B	-	（LKC・SC…etc．）
BH-WJKAL13	-	40	-	P6		T20		B3	-	PKC

P.1771

型番リスト

表示件数

型番

B-WXJHAL5-[40-60/10]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

B-WXJHAL5-[40-60/10]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

B-WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

B-WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

B-WXJHAL6-[40-70/10]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

B-WXJHAL6-[40-70/10]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

B-WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

B-WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

B-WXJHAL8-[40-70/10]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

B-WXJHAL8-[40-70/10]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

B-WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

B-WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

BH-WXJHAL5-[40-60/10]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

BH-WXJHAL5-[40-60/10]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

BH-WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

BH-WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

BH-WXJHAL6-[40-70/10]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

BH-WXJHAL6-[40-70/10]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

BH-WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

BH-WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

BH-WXJHAL8-[40-70/10]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

BH-WXJHAL8-[40-70/10]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

BH-WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

BH-WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

H-WXJHAL5-[40-60/10]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

H-WXJHAL5-[40-60/10]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

H-WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

H-WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

H-WXJHAL6-[40-70/10]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

H-WXJHAL6-[40-70/10]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

H-WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

H-WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

H-WXJHAL8-[40-70/10]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

H-WXJHAL8-[40-70/10]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

H-WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

H-WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

WXJHAL5-[40-60/10]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

WXJHAL5-[40-60/10]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

WXJHAL5-LC[40.1-59.9/0.1]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

WXJHAL6-[40-70/10]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

WXJHAL6-[40-70/10]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

WXJHAL6-LC[40.1-69.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

WXJHAL8-[40-70/10]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

WXJHAL8-[40-70/10]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

WXJHAL8-LC[40.1-69.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

表面処理

シャンク径D公差

D（シャンク径）

(mm)

B(刃先長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

T(ツバ部長さ)

(mm)

T寸変更 [TC]

(mm)

RoHS?

最小発注数量

なし	-0.001/-0.006	5	2 ～ 8	40 ～ 60	-	1 ～ 3	13 ～ 25	-	10	1個
なし	-0.001/-0.006	5	2 ～ 8	40 ～ 60	-	1 ～ 3	-	13.1 ～ 24.9	10	1個
なし	-0.001/-0.006	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	13 ～ 25	-	10	1個
なし	-0.001/-0.006	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
なし	-0.001/-0.006	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	13 ～ 25	-	10	1個
なし	-0.001/-0.006	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
なし	-0.001/-0.006	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	13 ～ 25	-	10	1個
なし	-0.001/-0.006	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
なし	-0.001/-0.006	8	2 ～ 13	40 ～ 70	-	2 ～ 6	13 ～ 25	-	10	1個
なし	-0.001/-0.006	8	2 ～ 13	40 ～ 70	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
なし	-0.001/-0.006	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	13 ～ 25	-	10	1個
なし	-0.001/-0.006	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
TiCN	-0.001/-0.006	5	2 ～ 8	40 ～ 60	-	1 ～ 3	13 ～ 25	-	10	1個
TiCN	-0.001/-0.006	5	2 ～ 8	40 ～ 60	-	1 ～ 3	-	13.1 ～ 24.9	10	1個
TiCN	-0.001/-0.006	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	13 ～ 25	-	10	1個
TiCN	-0.001/-0.006	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
TiCN	-0.001/-0.006	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	13 ～ 25	-	10	1個
TiCN	-0.001/-0.006	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
TiCN	-0.001/-0.006	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	13 ～ 25	-	10	1個
TiCN	-0.001/-0.006	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
TiCN	-0.001/-0.006	8	2 ～ 13	40 ～ 70	-	2 ～ 6	13 ～ 25	-	10	1個
TiCN	-0.001/-0.006	8	2 ～ 13	40 ～ 70	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
TiCN	-0.001/-0.006	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	13 ～ 25	-	10	1個
TiCN	-0.001/-0.006	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
TiCN	+0.005/0	5	2 ～ 8	40 ～ 60	-	1 ～ 3	13 ～ 25	-	10	1個
TiCN	+0.005/0	5	2 ～ 8	40 ～ 60	-	1 ～ 3	-	13.1 ～ 24.9	10	1個
TiCN	+0.005/0	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	13 ～ 25	-	10	1個
TiCN	+0.005/0	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
TiCN	+0.005/0	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	13 ～ 25	-	10	1個
TiCN	+0.005/0	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
TiCN	+0.005/0	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	13 ～ 25	-	10	1個
TiCN	+0.005/0	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
TiCN	+0.005/0	8	2 ～ 13	40 ～ 70	-	2 ～ 6	13 ～ 25	-	10	1個
TiCN	+0.005/0	8	2 ～ 13	40 ～ 70	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
TiCN	+0.005/0	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	13 ～ 25	-	10	1個
TiCN	+0.005/0	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
なし	+0.005/0	5	2 ～ 8	40 ～ 60	-	1 ～ 3	13 ～ 25	-	10	1個
なし	+0.005/0	5	2 ～ 8	40 ～ 60	-	1 ～ 3	-	13.1 ～ 24.9	10	1個
なし	+0.005/0	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	13 ～ 25	-	10	1個
なし	+0.005/0	5	2 ～ 8	-	40.1 ～ 59.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
なし	+0.005/0	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	13 ～ 25	-	10	1個
なし	+0.005/0	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
なし	+0.005/0	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	13 ～ 25	-	10	1個
なし	+0.005/0	6	2 ～ 13	-	40.1 ～ 69.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
なし	+0.005/0	8	2 ～ 13	40 ～ 70	-	2 ～ 6	13 ～ 25	-	10	1個
なし	+0.005/0	8	2 ～ 13	40 ～ 70	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
なし	+0.005/0	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	13 ～ 25	-	10	1個
なし	+0.005/0	8	2 ～ 13	-	40.1 ～ 69.9	2 ～ 6	-	13.1 ～ 24.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

抜け止めプレートやキーで固定でき、シャンク部にエアー用穴を開けた超硬ツバ止めパンチ　エア穴付きです。ノーマルタイプ、耐摩耗性を向上させるTiCNコーティングの選択が可能です。材質は超微粒子超硬（HIP）です。シャンク径公差は-0.001/-0.006と＋0.005/0から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
