超硬キー溝・エア穴付パンチ　D公差マイナス

カタログ |P.737

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬キー溝・エア穴付パンチ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬ツバ止めパンチ　エア穴付き

通常出荷日：2 日目～

固定用キー溝およびシャンク部にエア用穴を開けた超硬キー溝・エア穴付パンチです。...

詳細情報を確認する

先端形状
1段
ジェクタ
エア穴付
刃先形状
A
表面処理
なし
シャンク(取付部)形状
キー溝付
シャンク径D公差
-0.001/-0.006

無料3D-CADライブラリー申し込み受付中

未確定：候補が108型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

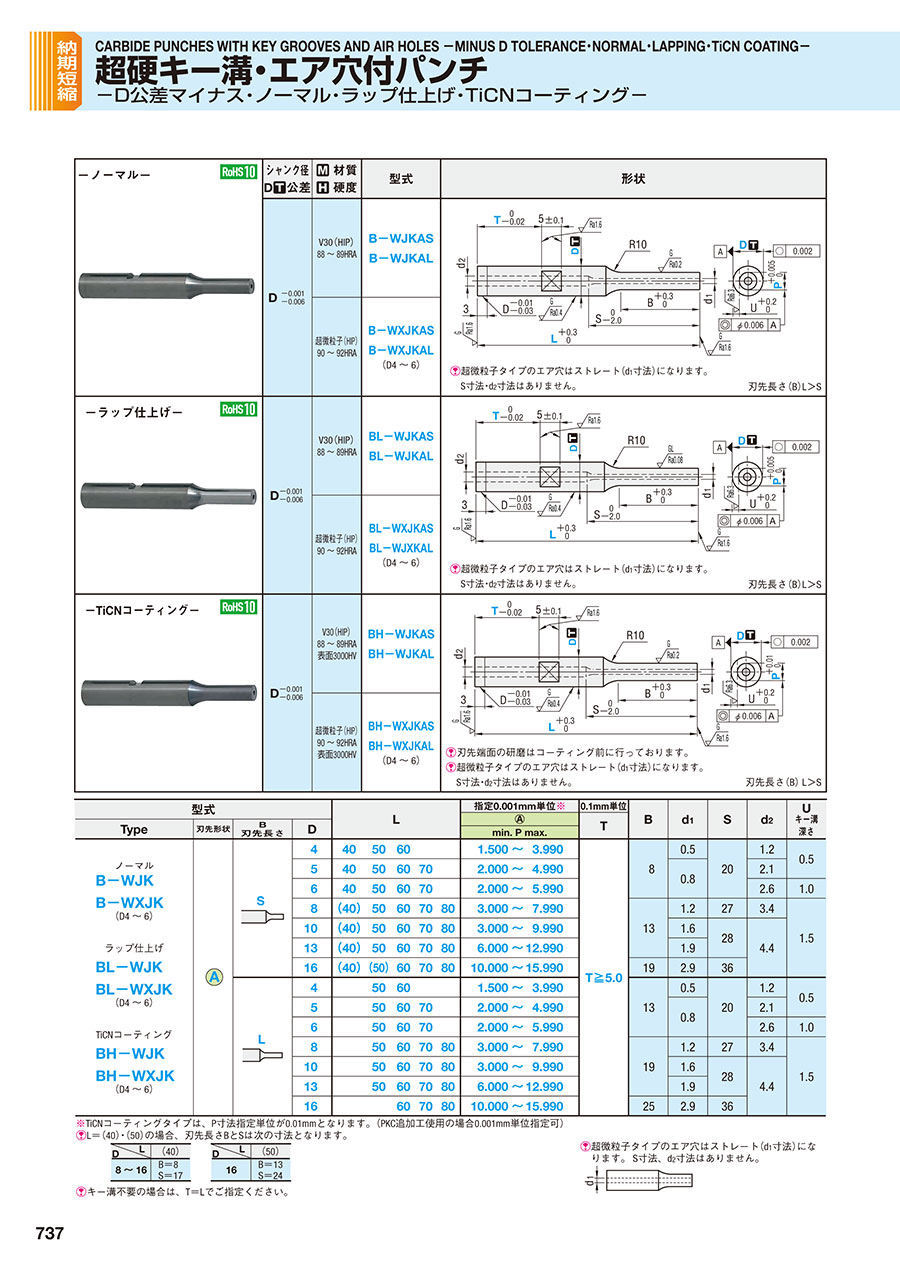

外形図・製品仕様
