超硬キー溝・エア穴付パンチ　TiCN処理

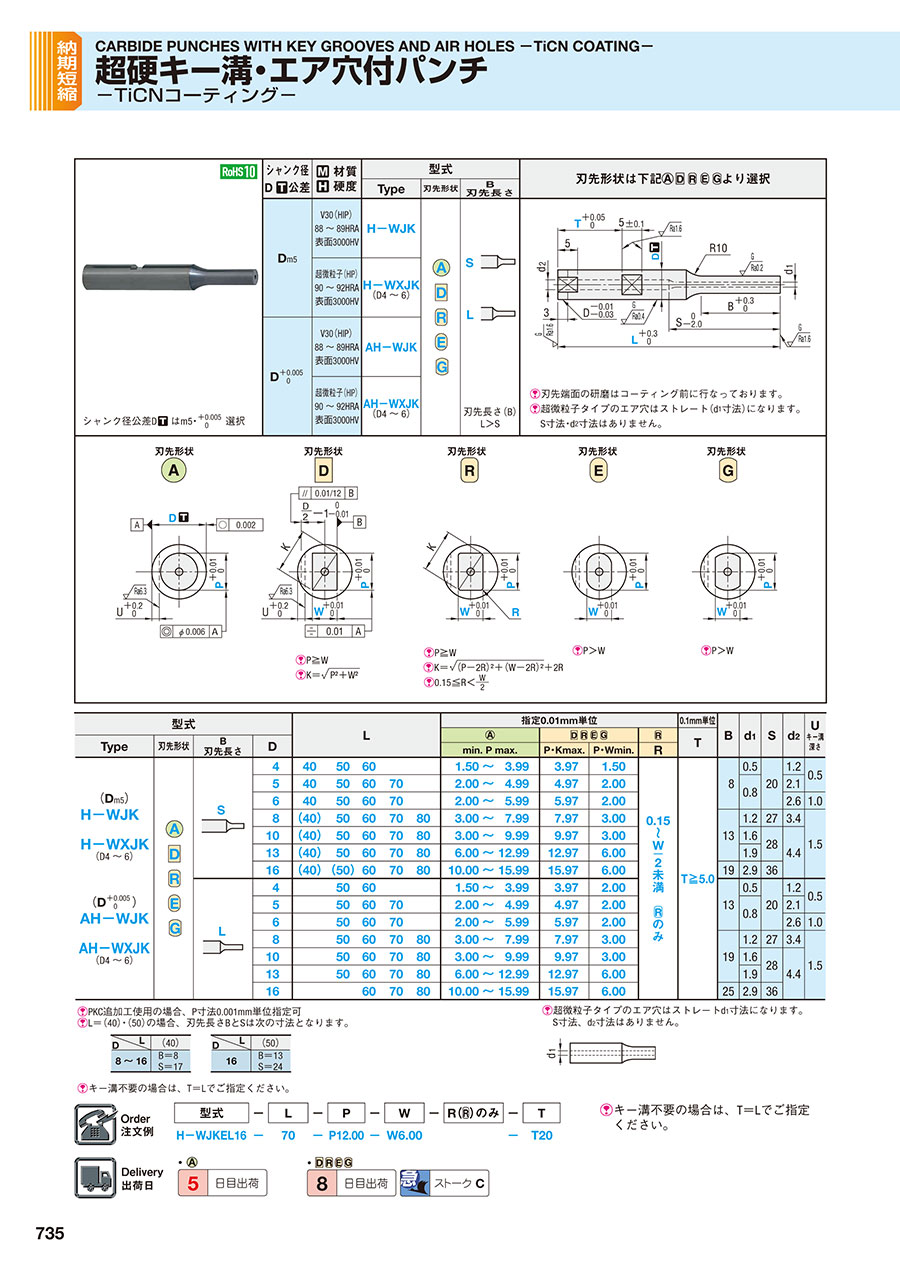

カタログ |P.735

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬キー溝付パンチ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬キー溝・エア穴付パンチ

通常出荷日：2 日目～

固定用キー溝およびシャンク部にエア用穴を開けた超硬キー溝・エア穴付パンチです。...

詳細情報を確認する

先端形状
1段
ジェクタ
エア穴付
表面処理
TiCN
シャンク(取付部)形状
キー溝付

無料3D-CADライブラリー申し込み受付中

未確定：候補が3,031型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

刃先端面の研磨はコーティング前に行なっております。
超微粒子タイプのエア穴はストレート（d₁寸法）になります。S寸法・d₂寸法はありません。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	V30（HIP） 88～89HRA 表面3000HV	H-WJK		刃先長さ（B） L＞S
D_m5	超微粒子（HIP） 90～92HRA 表面3000HV	H-WXJK （D4～6）
D +0.005/0	V30（HIP） 88～89HRA 表面3000HV	AH-WJK
D +0.005/0	超微粒子（HIP） 90～92HRA 表面3000HV	AH-WXJK （D4～6）

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L					指定0.01mm単位				0.1mm単位	B	d₁	S	d₂	U キー溝深さ
型式													T
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D						min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） H-WJK H-WXJK （D4～6）（D +0.005/0） AH-WJK AH-WXJK （D4～6）			4	40	50	60			1.50～3.99	3.97	1.50		T≧5.0	8	0.5	20	1.2	0.5
			5	40	50	60	70		2.00～4.99	4.97	2.00				0.8		2.1	0.5
			6	40	50	60	70		2.00～5.99	5.97	2.00				0.8		2.6	1.0
			8	（40）	50	60	70	80	3.00～7.99	7.97	3.00			13	1.2	27	3.4	1.5
			10	（40）	50	60	70	80	3.00～9.99	9.97	3.00				1.6	28	4.4
			13	（40）	50	60	70	80	6.00～12.99	12.97	6.00				1.9	28
			16	（40）	（50）	60	70	80	10.00～15.99	15.97	6.00			19	2.9	36
			4		50	60			1.50～3.99	3.97	2.00			13	0.5	20	1.2	0.5
			5		50	60	70		2.00～4.99	4.97	2.00				0.8		2.1	0.5
			6		50	60	70		2.00～5.99	5.97	2.00				0.8		2.6	1.0
			8		50	60	70	80	3.00～7.99	7.97	3.00			19	1.2	27	3.4	1.5
			10		50	60	70	80	3.00～9.99	9.97	3.00				1.6	28	4.4
			13		50	60	70	80	6.00～12.99	12.97	6.00				1.9	28
			16			60	70	80	10.00～15.99	15.97	6.00			25	2.9	36

PKC追加工使用の場合、P寸法0.001mm単位指定可
L＝（40）・（50）の場合、刃先長さBとSは次の寸法となります。

L	（40）
D	（40）
8～16	B＝8 S＝17

L	（50）
D	（50）
16	B＝13 S＝24

キー溝不要の場合は、T＝Lでご指定ください。
超微粒子タイプのエア穴はストレートd₁寸法になります。S寸法、d₂寸法はありません。

超硬キー溝・エア穴付パンチ TiCN処理

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

AH-WJKAL4-[50-70/10]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAL4-LC[39-69.9/0.1]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAL4-LCT[39-69.9/0.1]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAL4-LCX[39-69.9/0.1]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAL5-[50-70/10]-P[2-4.99/0.01]-T[5-70/0.1]

AH-WJKAL5-[50-70/10]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL5-LC[39-69.9/0.1]-P[2-4.99/0.01]-T[5-70/0.1]

AH-WJKAL5-LC[39-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL5-LCT[39-69.9/0.1]-P[2-4.99/0.01]-T[5-70/0.1]

AH-WJKAL5-LCT[39-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL5-LCX[39-69.9/0.1]-P[2-4.99/0.01]-T[5-70/0.1]

AH-WJKAL5-LCX[39-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL6-[50-70/10]-P[2-5.99/0.01]-T[5-70/0.1]

AH-WJKAL6-[50-70/10]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL6-LC[39-69.9/0.1]-P[2-5.99/0.01]-T[5-70/0.1]

AH-WJKAL6-LC[39-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL6-LCT[39-69.9/0.1]-P[2-5.99/0.01]-T[5-70/0.1]

AH-WJKAL6-LCT[39-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL6-LCX[39-69.9/0.1]-P[2-5.99/0.01]-T[5-70/0.1]

AH-WJKAL6-LCX[39-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAL8-[50-80/10]-P[3-7.99/0.01]-T[5-80/0.1]

AH-WJKAL8-[50-80/10]-PC[2.3-2.99/0.01]-T[5-80/0.1]

AH-WJKAL8-LC[33-79.9/0.1]-P[3-7.99/0.01]-T[5-80/0.1]

AH-WJKAL8-LC[33-79.9/0.1]-PC[2.3-2.99/0.01]-T[5-80/0.1]

AH-WJKAL8-LCT[33-79.9/0.1]-P[3-7.99/0.01]-T[5-80/0.1]

AH-WJKAL8-LCT[33-79.9/0.1]-PC[2.3-2.99/0.01]-T[5-80/0.1]

AH-WJKAL8-LCX[33-79.9/0.1]-P[3-7.99/0.01]-T[5-80/0.1]

AH-WJKAL8-LCX[33-79.9/0.1]-PC[2.3-2.99/0.01]-T[5-80/0.1]

AH-WJKAL10-[50-80/10]-P[3-9.99/0.01]-T[5-80/0.1]

AH-WJKAL10-[50-80/10]-PC[2.8-2.99/0.01]-T[5-80/0.1]

AH-WJKAL10-LC[33-79.9/0.1]-P[3-9.99/0.01]-T[5-80/0.1]

AH-WJKAL10-LC[33-79.9/0.1]-PC[2.8-2.99/0.01]-T[5-80/0.1]

AH-WJKAL10-LCT[33-79.9/0.1]-P[3-9.99/0.01]-T[5-80/0.1]

AH-WJKAL10-LCT[33-79.9/0.1]-PC[2.8-2.99/0.01]-T[5-80/0.1]

AH-WJKAL10-LCX[33-79.9/0.1]-P[3-9.99/0.01]-T[5-80/0.1]

AH-WJKAL10-LCX[33-79.9/0.1]-PC[2.8-2.99/0.01]-T[5-80/0.1]

AH-WJKAL13-[50-80/10]-P[6-12.99/0.01]-T[5-80/0.1]

AH-WJKAL13-[50-80/10]-PC[5-5.99/0.01]-T[5-80/0.1]

AH-WJKAL13-LC[33-79.9/0.1]-P[6-12.99/0.01]-T[5-80/0.1]

AH-WJKAL13-LC[33-79.9/0.1]-PC[5-5.99/0.01]-T[5-80/0.1]

AH-WJKAL13-LCT[33-79.9/0.1]-P[6-12.99/0.01]-T[5-80/0.1]

AH-WJKAL13-LCT[33-79.9/0.1]-PC[5-5.99/0.01]-T[5-80/0.1]

AH-WJKAL13-LCX[33-79.9/0.1]-P[6-12.99/0.01]-T[5-80/0.1]

AH-WJKAL13-LCX[33-79.9/0.1]-PC[5-5.99/0.01]-T[5-80/0.1]

AH-WJKAL16-[60-80/10]-P[10-15.99/0.01]-T[5-80/0.1]

AH-WJKAL16-[60-80/10]-PC[8-9.99/0.01]-T[5-80/0.1]

AH-WJKAL16-LC[37-79.9/0.1]-P[10-15.99/0.01]-T[5-80/0.1]

AH-WJKAL16-LC[37-79.9/0.1]-PC[8-9.99/0.01]-T[5-80/0.1]

AH-WJKAL16-LCT[37-79.9/0.1]-P[10-15.99/0.01]-T[5-80/0.1]

AH-WJKAL16-LCT[37-79.9/0.1]-PC[8-9.99/0.01]-T[5-80/0.1]

AH-WJKAL16-LCX[37-79.9/0.1]-P[10-15.99/0.01]-T[5-80/0.1]

AH-WJKAL16-LCX[37-79.9/0.1]-PC[8-9.99/0.01]-T[5-80/0.1]

AH-WJKAS4-[40-70/10]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAS4-LC[34-69.9/0.1]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAS4-LCT[34-69.9/0.1]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAS4-LCX[34-69.9/0.1]-P[1.5-3.99/0.01]-T[5-70/0.1]

AH-WJKAS5-[40-70/10]-P[2-4.99/0.01]-T[5-70/0.1]

AH-WJKAS5-[40-70/10]-PC[1.8-1.99/0.01]-T[5-70/0.1]

AH-WJKAS5-LC[34-69.9/0.1]-P[2-4.99/0.01]-T[5-70/0.1]

AH-WJKAS5-LC[34-69.9/0.1]-PC[1.8-1.99/0.01]-T[5-70/0.1]

刃先形状

材質

シャンク径D公差

刃先長さ

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LCX(刃先長さBを変えず全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

T(キー溝位置)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

A	超硬V30(HIP)	+0.005/0	L	4	50 ～ 70	-	-	-	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	4	-	39 ～ 69.9	-	-	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	4	-	-	39 ～ 69.9	-	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	4	-	-	-	39 ～ 69.9	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	50 ～ 70	-	-	-	2 ～ 4.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	50 ～ 70	-	-	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	-	39 ～ 69.9	-	-	2 ～ 4.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	-	39 ～ 69.9	-	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	-	-	39 ～ 69.9	-	2 ～ 4.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	-	-	39 ～ 69.9	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	-	-	-	39 ～ 69.9	2 ～ 4.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	5	-	-	-	39 ～ 69.9	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	50 ～ 70	-	-	-	2 ～ 5.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	50 ～ 70	-	-	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	-	39 ～ 69.9	-	-	2 ～ 5.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	-	39 ～ 69.9	-	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	-	-	39 ～ 69.9	-	2 ～ 5.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	-	-	39 ～ 69.9	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	-	-	-	39 ～ 69.9	2 ～ 5.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	6	-	-	-	39 ～ 69.9	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	50 ～ 80	-	-	-	3 ～ 7.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	50 ～ 80	-	-	-	-	2.3 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	-	33 ～ 79.9	-	-	3 ～ 7.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	-	33 ～ 79.9	-	-	-	2.3 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	-	-	33 ～ 79.9	-	3 ～ 7.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	-	-	33 ～ 79.9	-	-	2.3 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	-	-	-	33 ～ 79.9	3 ～ 7.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	8	-	-	-	33 ～ 79.9	-	2.3 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	50 ～ 80	-	-	-	3 ～ 9.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	50 ～ 80	-	-	-	-	2.8 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	-	33 ～ 79.9	-	-	3 ～ 9.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	-	33 ～ 79.9	-	-	-	2.8 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	-	-	33 ～ 79.9	-	3 ～ 9.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	-	-	33 ～ 79.9	-	-	2.8 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	-	-	-	33 ～ 79.9	3 ～ 9.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	10	-	-	-	33 ～ 79.9	-	2.8 ～ 2.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	50 ～ 80	-	-	-	6 ～ 12.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	50 ～ 80	-	-	-	-	5 ～ 5.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	-	33 ～ 79.9	-	-	6 ～ 12.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	-	33 ～ 79.9	-	-	-	5 ～ 5.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	-	-	33 ～ 79.9	-	6 ～ 12.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	-	-	33 ～ 79.9	-	-	5 ～ 5.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	-	-	-	33 ～ 79.9	6 ～ 12.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	13	-	-	-	33 ～ 79.9	-	5 ～ 5.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	60 ～ 80	-	-	-	10 ～ 15.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	60 ～ 80	-	-	-	-	8 ～ 9.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	-	37 ～ 79.9	-	-	10 ～ 15.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	-	37 ～ 79.9	-	-	-	8 ～ 9.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	-	-	37 ～ 79.9	-	10 ～ 15.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	-	-	37 ～ 79.9	-	-	8 ～ 9.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	-	-	-	37 ～ 79.9	10 ～ 15.99	-	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	L	16	-	-	-	37 ～ 79.9	-	8 ～ 9.99	-	5 ～ 80	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	4	40 ～ 70	-	-	-	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	4	-	34 ～ 69.9	-	-	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	4	-	-	34 ～ 69.9	-	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	4	-	-	-	34 ～ 69.9	1.5 ～ 3.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	5	40 ～ 70	-	-	-	2 ～ 4.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	5	40 ～ 70	-	-	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	5	-	34 ～ 69.9	-	-	2 ～ 4.99	-	-	5 ～ 70	-	-	10	1個
A	超硬V30(HIP)	+0.005/0	S	5	-	34 ～ 69.9	-	-	-	1.8 ～ 1.99	-	5 ～ 70	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報

基本情報

固定用キー溝およびシャンク部にエア用穴を開けた超硬キー溝・エア穴付パンチです。耐摩耗性を向上させるTiCNコーティングを施しています。材質は超硬(V30)、超微粒子超硬（HIP）です。シャンク径公差はm5と＋0.005/0から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬キー溝・エア穴付パンチ　TiCN処理のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬キー溝・エア穴付パンチ　TiCN処理	超硬キー溝付パンチ　TiCN処理	超硬キー溝・エア穴付パンチ　D公差マイナスTiCN処理	超硬キー溝・エア穴付パンチ	超硬キー溝付パンチ　D公差マイナスTiCN処理	超硬キー溝・エア穴付パンチ　ラップ仕上げ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目	2日目〜	5日目	2日目〜
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	エア穴付	なし	エア穴付	エア穴付	なし	エア穴付
表面処理	TiCN	TiCN	TiCN	なし	TiCN	ラップ仕上げ
シャンク(取付部)形状	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付
