ミスミ

超硬欠円シャンクエア穴付ショルダーパンチ　ノーマル・TiCN処理

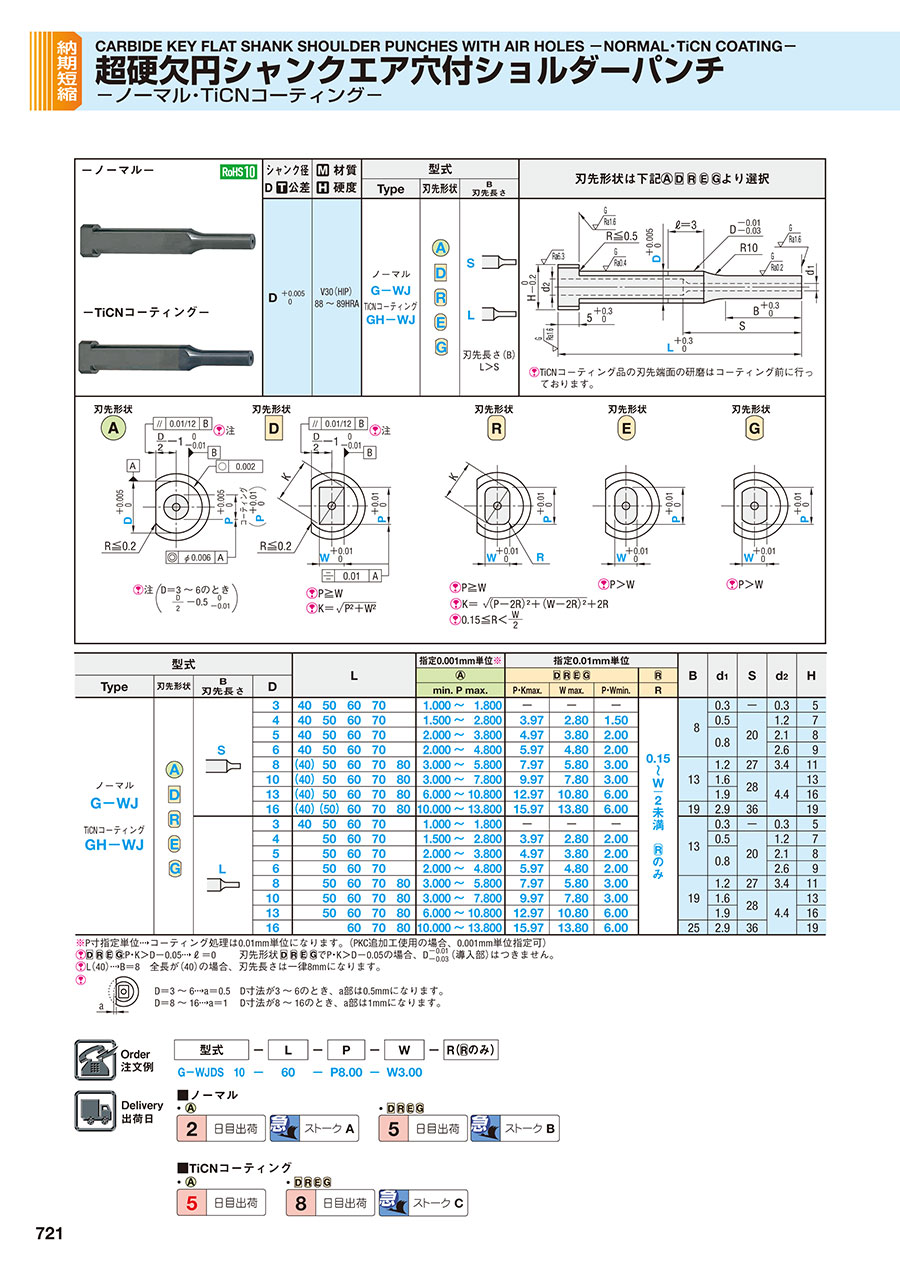

カタログ |P.721

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超硬欠円ショルダーパンチ　ノーマル・TiCN処理

通常出荷日：2 日目～

シャンク部センターにエアー用穴および廻り止めを設けた超硬欠円シャンクエア穴付シ...

詳細情報を確認する

先端形状
1段
ジェクタ
エア穴付
材質
超硬V30(HIP)
シャンク(取付部)形状
欠円
シャンク径D公差
+0.005/0

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,790型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

TiCNコーティング品の刃先端面の研磨はコーティング前に行っております。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D +0.005/0	V30（HIP） 88～89HRA	ノーマル G-WJ TiCNコーティング GH-WJ		刃先長さ（B） L＞S
D +0.005/0	V30（HIP） 88～89HRA	ノーマル G-WJ TiCNコーティング GH-WJ		刃先長さ（B） L＞S

規格表

型式				L					指定0.001mm 単位※	指定0.01mm単位				B	d₁	S	d₂	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D						min. P max.	P・Kmax.	W max.	P・Wmin.	R
ノーマル G-WJ TiCN コーティング GH-WJ			3	40	50	60	70		1.000～1.800	-	-	-		8	0.3	-	0.3	5
			4	40	50	60	70		1.500～2.800	3.97	2.80	1.50			0.5	20	1.2	7
			5	40	50	60	70		2.000～3.800	4.97	3.80	2.00			0.8		2.1	8
			6	40	50	60	70		2.000～4.800	5.97	4.80	2.00			0.8		2.6	9
			8	（40）	50	60	70	80	3.000～5.800	7.97	5.80	3.00		13	1.2	27	3.4	11
			10	（40）	50	60	70	80	3.000～7.800	9.97	7.80	3.00			1.6	28	4.4	13
			13	（40）	50	60	70	80	6.000～10.800	12.97	10.80	6.00			1.9	28		16
			16	（40）	（50）	60	70	80	10.000～13.800	15.97	13.80	6.00		19	2.9	36		19
			3	40	50	60	70		1.000～1.800	-	-	-		13	0.3	-	0.3	5
			4		50	60	70		1.500～2.800	3.97	2.80	2.00			0.5	20	1.2	7
			5		50	60	70		2.000～3.800	4.97	3.80	2.00			0.8		2.1	8
			6		50	60	70		2.000～4.800	5.97	4.80	2.00			0.8		2.6	9
			8		50	60	70	80	3.000～5.800	7.97	5.80	3.00		19	1.2	27	3.4	11
			10		50	60	70	80	3.000～7.800	9.97	7.80	3.00			1.6	28	4.4	13
			13		50	60	70	80	6.000～10.800	12.97	10.80	6.00			1.9	28		16
			16			60	70	80	10.000～13.800	15.97	13.80	6.00		25	2.9	36		19

※P寸指定単位コーティング処理は0.01mm単位になります。（PKC追加工使用の場合、0.001mm単位指定可）
超硬欠円シャンクエア穴付ショルダーパンチノーマル・TiCN処理 :P・K＞D-0.05ℓ＝0 刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

超硬欠円シャンクエア穴付ショルダーパンチノーマル・TiCN処理

D＝3 ～ 6a＝0.5
D＝8 ～ 16a＝1

D寸法が3 ～ 6のとき、a部は0.5mmになります。
D寸法が8 ～ 16のとき、a部は1mmになります。

注文例

出荷日

追加工

P.1721

型番リスト

表示件数

...

型番

G-WJAL3-[40-60/10]-P[1-1.8/0.001]

G-WJAL3-LC[27-59.9/0.1]-P[1-1.8/0.001]

G-WJAL3-LCT[27-69.9/0.1]-P[1-1.8/0.001]

G-WJAL3-LMT[27-59.9/0.1]-P[1-1.8/0.001]

G-WJAL4-[50-70/10]-P[1.5-2.8/0.001]

G-WJAL4-LC[44-49.9/0.1]-P[1.5-2.8/0.001]

G-WJAL4-LC[54-59.9/0.1]-P[1.5-2.8/0.001]

G-WJAL4-LC[64-69.9/0.1]-P[1.5-2.8/0.001]

G-WJAL4-LCT[44-49.9/0.1]-P[1.5-2.8/0.001]

G-WJAL4-LCT[54-59.9/0.1]-P[1.5-2.8/0.001]

G-WJAL4-LMT[44-49.9/0.1]-P[1.5-2.8/0.001]

G-WJAL4-LMT[54-59.9/0.1]-P[1.5-2.8/0.001]

G-WJAL5-[50-70/10]-P[2-3.8/0.001]

G-WJAL5-[50-70/10]-PC[1.8-1.99/0.001]

G-WJAL5-LC[44-49.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LC[44-49.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LC[54-59.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LC[54-59.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LC[64-69.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LC[64-69.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LCT[44-49.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LCT[44-49.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LCT[54-59.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LCT[54-59.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LCT[64-69.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LCT[64-69.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LMT[44-49.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LMT[44-49.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LMT[54-59.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LMT[54-59.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL5-LMT[64-69.9/0.1]-P[2-3.8/0.001]

G-WJAL5-LMT[64-69.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL6-[50-70/10]-P[2-4.8/0.001]

G-WJAL6-[50-70/10]-PC[1.8-1.99/0.001]

G-WJAL6-LC[39-69.9/0.1]-P[2-4.8/0.001]

G-WJAL6-LC[39-69.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL6-LCT[39-69.9/0.1]-P[2-4.8/0.001]

G-WJAL6-LCT[39-69.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL6-LMT[39-69.9/0.1]-P[2-4.8/0.001]

G-WJAL6-LMT[39-69.9/0.1]-PC[1.8-1.99/0.001]

G-WJAL8-[50-80/10]-P[3-5.8/0.001]

G-WJAL8-[50-80/10]-PC[2.3-2.99/0.001]

G-WJAL8-LC[33-79.9/0.1]-P[3-5.8/0.001]

G-WJAL8-LC[33-79.9/0.1]-PC[2.3-2.99/0.001]

G-WJAL8-LCT[33-79.9/0.1]-P[3-5.8/0.001]

G-WJAL8-LCT[33-79.9/0.1]-PC[2.3-2.99/0.001]

G-WJAL8-LMT[33-79.9/0.1]-P[3-5.8/0.001]

G-WJAL8-LMT[33-79.9/0.1]-PC[2.3-2.99/0.001]

G-WJAL10-[50-80/10]-P[3-7.8/0.001]

G-WJAL10-[50-80/10]-PC[2.8-2.99/0.001]

G-WJAL10-LC[33-79.9/0.1]-P[3-7.8/0.001]

G-WJAL10-LC[33-79.9/0.1]-PC[2.8-2.99/0.001]

G-WJAL10-LCT[33-79.9/0.1]-P[3-7.8/0.001]

G-WJAL10-LCT[33-79.9/0.1]-PC[2.8-2.99/0.001]

G-WJAL10-LMT[33-79.9/0.1]-P[3-7.8/0.001]

G-WJAL10-LMT[33-79.9/0.1]-PC[2.8-2.99/0.001]

G-WJAL13-[50-80/10]-P[6-10.8/0.001]

G-WJAL13-[50-80/10]-PC[5-5.99/0.001]

G-WJAL13-LC[33-79.9/0.1]-P[6-10.8/0.001]

G-WJAL13-LC[33-79.9/0.1]-PC[5-5.99/0.001]

刃先形状

表面処理

刃先長さ

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

A	なし	L	3	40 ～ 60	-	-	-	1 ～ 1.8	-	-	-	-	10	1個
A	なし	L	3	-	27 ～ 59.9	-	-	1 ～ 1.8	-	-	-	-	10	1個
A	なし	L	3	-	-	27 ～ 69.9	-	1 ～ 1.8	-	-	-	-	10	1個
A	なし	L	3	-	-	-	27 ～ 59.9	1 ～ 1.8	-	-	-	-	10	1個
A	なし	L	4	50 ～ 70	-	-	-	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	44 ～ 49.9	-	-	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	54 ～ 59.9	-	-	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	64 ～ 69.9	-	-	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	-	44 ～ 49.9	-	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	-	54 ～ 59.9	-	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	-	-	44 ～ 49.9	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	4	-	-	-	54 ～ 59.9	1.5 ～ 2.8	-	-	-	-	10	1個
A	なし	L	5	50 ～ 70	-	-	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	50 ～ 70	-	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	44 ～ 49.9	-	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	44 ～ 49.9	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	54 ～ 59.9	-	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	54 ～ 59.9	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	64 ～ 69.9	-	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	64 ～ 69.9	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	-	44 ～ 49.9	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	-	44 ～ 49.9	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	-	54 ～ 59.9	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	-	54 ～ 59.9	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	-	64 ～ 69.9	-	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	-	64 ～ 69.9	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	-	-	44 ～ 49.9	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	-	-	44 ～ 49.9	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	-	-	54 ～ 59.9	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	-	-	54 ～ 59.9	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	5	-	-	-	64 ～ 69.9	2 ～ 3.8	-	-	-	-	10	1個
A	なし	L	5	-	-	-	64 ～ 69.9	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	6	50 ～ 70	-	-	-	2 ～ 4.8	-	-	-	-	10	1個
A	なし	L	6	50 ～ 70	-	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	6	-	39 ～ 69.9	-	-	2 ～ 4.8	-	-	-	-	10	1個
A	なし	L	6	-	39 ～ 69.9	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	6	-	-	39 ～ 69.9	-	2 ～ 4.8	-	-	-	-	10	1個
A	なし	L	6	-	-	39 ～ 69.9	-	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	6	-	-	-	39 ～ 69.9	2 ～ 4.8	-	-	-	-	10	1個
A	なし	L	6	-	-	-	39 ～ 69.9	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	L	8	50 ～ 80	-	-	-	3 ～ 5.8	-	-	-	-	10	1個
A	なし	L	8	50 ～ 80	-	-	-	-	2.3 ～ 2.99	-	-	-	10	1個
A	なし	L	8	-	33 ～ 79.9	-	-	3 ～ 5.8	-	-	-	-	10	1個
A	なし	L	8	-	33 ～ 79.9	-	-	-	2.3 ～ 2.99	-	-	-	10	1個
A	なし	L	8	-	-	33 ～ 79.9	-	3 ～ 5.8	-	-	-	-	10	1個
A	なし	L	8	-	-	33 ～ 79.9	-	-	2.3 ～ 2.99	-	-	-	10	1個
A	なし	L	8	-	-	-	33 ～ 79.9	3 ～ 5.8	-	-	-	-	10	1個
A	なし	L	8	-	-	-	33 ～ 79.9	-	2.3 ～ 2.99	-	-	-	10	1個
A	なし	L	10	50 ～ 80	-	-	-	3 ～ 7.8	-	-	-	-	10	1個
A	なし	L	10	50 ～ 80	-	-	-	-	2.8 ～ 2.99	-	-	-	10	1個
A	なし	L	10	-	33 ～ 79.9	-	-	3 ～ 7.8	-	-	-	-	10	1個
A	なし	L	10	-	33 ～ 79.9	-	-	-	2.8 ～ 2.99	-	-	-	10	1個
A	なし	L	10	-	-	33 ～ 79.9	-	3 ～ 7.8	-	-	-	-	10	1個
A	なし	L	10	-	-	33 ～ 79.9	-	-	2.8 ～ 2.99	-	-	-	10	1個
A	なし	L	10	-	-	-	33 ～ 79.9	3 ～ 7.8	-	-	-	-	10	1個
A	なし	L	10	-	-	-	33 ～ 79.9	-	2.8 ～ 2.99	-	-	-	10	1個
A	なし	L	13	50 ～ 80	-	-	-	6 ～ 10.8	-	-	-	-	10	1個
A	なし	L	13	50 ～ 80	-	-	-	-	5 ～ 5.99	-	-	-	10	1個
A	なし	L	13	-	33 ～ 79.9	-	-	6 ～ 10.8	-	-	-	-	10	1個
A	なし	L	13	-	33 ～ 79.9	-	-	-	5 ～ 5.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報

基本情報

シャンク部センターにエアー用穴および廻り止めを設けた超硬欠円シャンクエア穴付ショルダーパンチです。材質は超硬(V30)です。シャンク径公差は＋0.005/0で、ノーマルタイプ、耐摩耗性を向上させるTiCNコーティングが選択できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
