超硬エア穴付ショルダーパンチ TiCN処理
- 通常単価(税別)
- -
- 税込単価
- -
超硬(V30)、超微粒子超硬（HIP）を材質とする、超硬エア穴付ショルダーパン...
詳細情報を確認する商品情報
関連ページ
TiCNコーティング P.1724

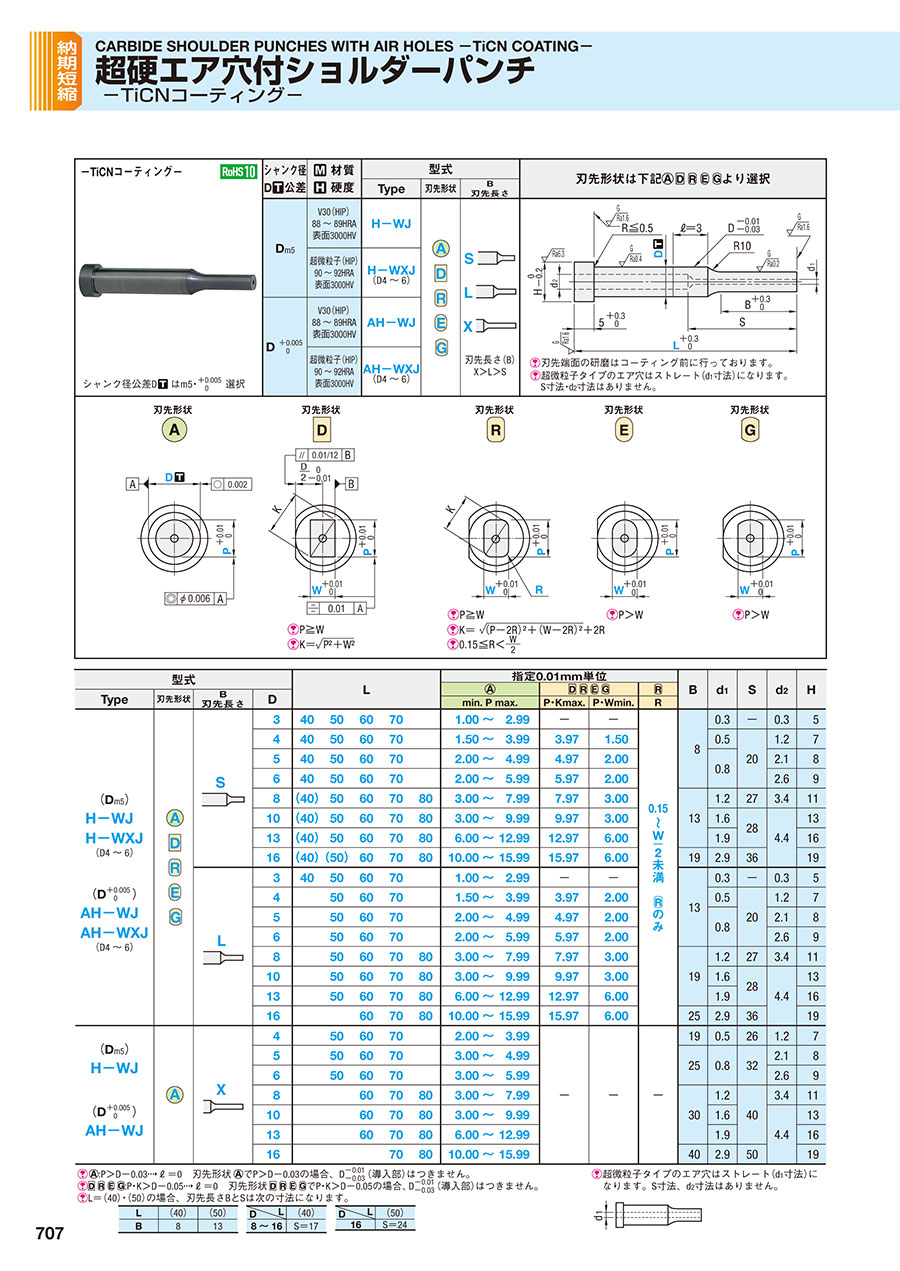

外形図・製品仕様
刃先端面の研磨はコーティング前に行っております。
超微粒子タイプのエア穴はストレート（d1寸法）になります。S寸法・d2寸法はありません。
| シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | V30（HIP） 88～89HRA 表面3000HV | H-WJ |
|
刃先長さ（B） X＞L＞S |
| 超微粒子（HIP） 90～92HRA 表面3000HV | H-WXJ （D4～6） | |||
| D +0.005/0 | V30（HIP） 88～89HRA 表面3000HV | AH-WJ | ||
| 超微粒子（HIP） 90～92HRA 表面3000HV | AH-WXJ （D4～6） | |||
シャンク径公差D はm5・ +0.005/0 選択
規格表
| 型式 | L | 指定0.01mm単位 | B | d1 | S | d2 | H | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||
| Type | 刃先形状 | B 刃先 長さ | D | |||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||
| （Dm5） H-WJ H-WXJ （D4～6） |
|
| 3 | 40 | 50 | 60 | 70 | 1.00～2.99 | - | - |
| 8 | 0.3 | - | 0.3 | 5 | ||
| 4 | 40 | 50 | 60 | 70 | 1.50～3.99 | 3.97 | 1.50 | 0.5 | 20 | 1.2 | 7 | |||||||
| 5 | 40 | 50 | 60 | 70 | 2.00～4.99 | 4.97 | 2.00 | 0.8 | 2.1 | 8 | ||||||||
| 6 | 40 | 50 | 60 | 70 | 2.00～5.99 | 5.97 | 2.00 | 2.6 | 9 | |||||||||
| 8 | （40） | 50 | 60 | 70 | 80 | 3.00～7.99 | 7.97 | 3.00 | 13 | 1.2 | 27 | 3.4 | 11 | |||||
| 10 | （40） | 50 | 60 | 70 | 80 | 3.00～9.99 | 9.97 | 3.00 | 1.6 | 28 | 4.4 | 13 | ||||||
| 13 | （40） | 50 | 60 | 70 | 80 | 6.00～12.99 | 12.97 | 6.00 | 1.9 | 16 | ||||||||
| 16 | （40） | （50） | 60 | 70 | 80 | 10.00～15.99 | 15.97 | 6.00 | 19 | 2.9 | 36 | 19 | ||||||
| 3 | 40 | 50 | 60 | 70 | 1.00～2.99 | - | - | 13 | 0.3 | - | 0.3 | 5 | |||||
| （D +0.005/0） AH-WJ AH-WXJ （D4～6） | 4 | 50 | 60 | 70 | 1.50～3.99 | 3.97 | 2.00 | 0.5 | 20 | 1.2 | 7 | |||||||
| 5 | 50 | 60 | 70 | 2.00～4.99 | 4.97 | 2.00 | 0.8 | 2.1 | 8 | |||||||||
| 6 | 50 | 60 | 70 | 2.00～5.99 | 5.97 | 2.00 | 2.6 | 9 | ||||||||||
| 8 | 50 | 60 | 70 | 80 | 3.00～7.99 | 7.97 | 3.00 | 19 | 1.2 | 27 | 3.4 | 11 | ||||||
| 10 | 50 | 60 | 70 | 80 | 3.00～9.99 | 9.97 | 3.00 | 1.6 | 28 | 4.4 | 13 | |||||||
| 13 | 50 | 60 | 70 | 80 | 6.00～12.99 | 12.97 | 6.00 | 1.9 | 16 | |||||||||
| 16 | 60 | 70 | 80 | 10.00～15.99 | 15.97 | 6.00 | 25 | 2.9 | 36 | 19 | ||||||||
| （Dm5） H-WJ |
|
| 4 | 50 | 60 | 70 | 2.00～3.99 | - | - | - | 19 | 0.5 | 26 | 1.2 | 7 | |||
| 5 | 50 | 60 | 70 | 3.00～4.99 | 25 | 0.8 | 32 | 2.1 | 8 | |||||||||
| 6 | 50 | 60 | 70 | 3.00～5.99 | 2.6 | 9 | ||||||||||||
| 8 | 60 | 70 | 80 | 3.00～7.99 | 30 | 1.2 | 40 | 3.4 | 11 | |||||||||
| （D +0.005/0） AH-WJ | 10 | 60 | 70 | 80 | 3.00～9.99 | 1.6 | 4.4 | 13 | ||||||||||
| 13 | 60 | 70 | 80 | 6.00～12.99 | 1.9 | 16 | ||||||||||||
| 16 | 70 | 80 | 10.00～15.99 | 40 | 2.9 | 50 | 19 | |||||||||||
:P＞D-0.03ℓ＝0 刃先形状 でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
:P・K＞D-0.05ℓ＝0 刃先形状 でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L＝（40）・（50）の場合、刃先長さBとSは次の寸法になります。
| L | （40） | （50） |
| B | 8 | 13 |
| L | （40） |
| D | |
| 8～16 | S＝17 |
| L | （50） |
| D | |
| 16 | S＝24 |
超微粒子タイプのエア穴はストレート（d1寸法）になります。S寸法、d2寸法はありません。
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
超硬(V30)、超微粒子超硬（HIP）を材質とする、超硬エア穴付ショルダーパンチです。耐摩耗性を向上させるTiCNコーティングを施しています。シャンク径公差はm5と＋0.005/0から選択可能です。
