超硬エア穴付ショルダーパンチ ノーマル
- 通常単価(税別)
- -
- 税込単価
- -
超硬(V30)、超微粒子超硬（HIP）を材質とする、超硬エア穴付ショルダーパン...
詳細情報を確認する未確定：候補が4,223型番あります。
商品情報
関連ページ
ラップ仕上げ P.1725

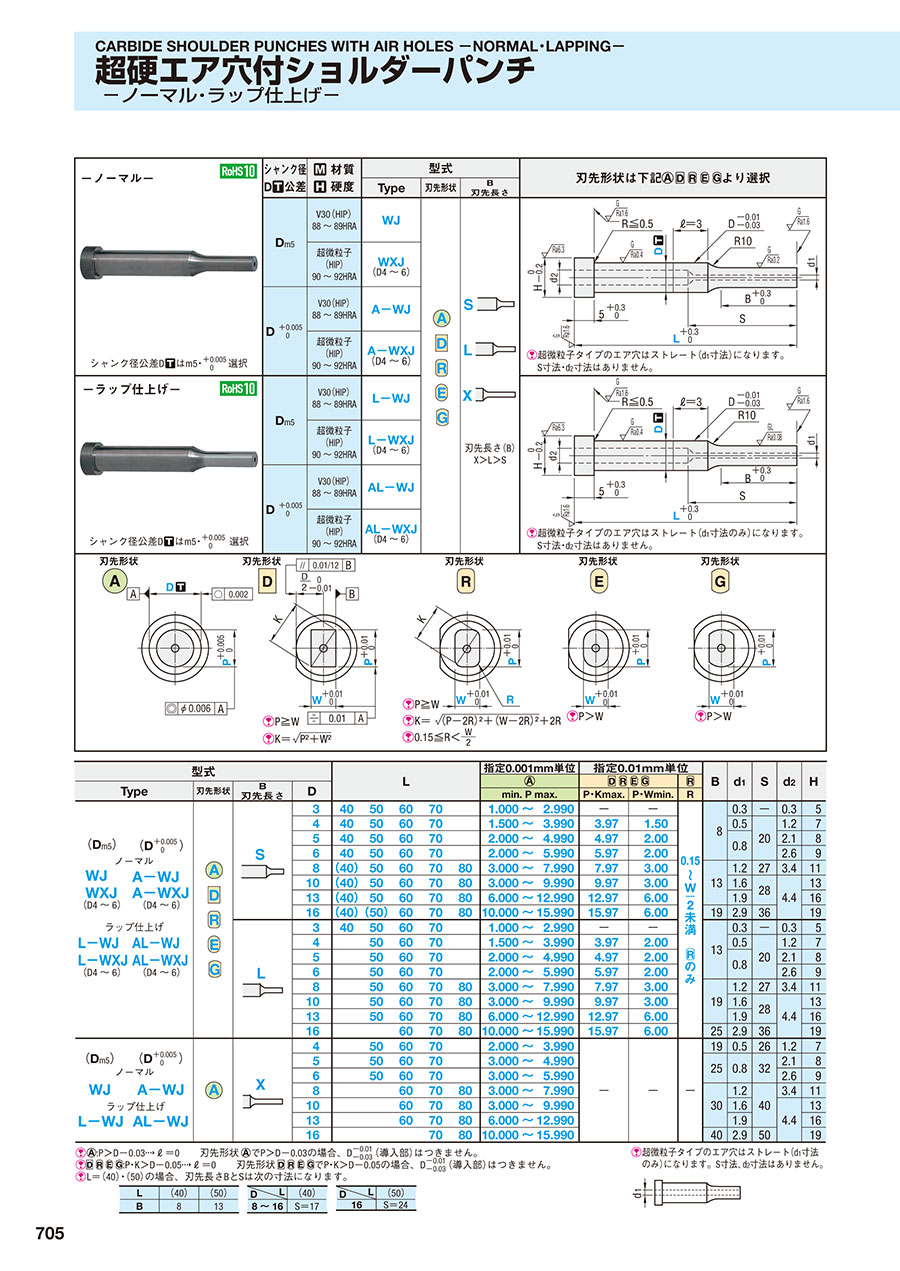

外形図・製品仕様
超微粒子タイプのエア穴はストレート（d1寸法）になります。S寸法・d2寸法はありません。
| シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | V30（HIP） 88～89HRA | WJ |
|
刃先長さ（B） X＞L＞S |
| 超微粒子 （HIP） 90～92HRA | WXJ （D4～6） | |||
| D +0.005/0 | V30（HIP） 88～89HRA | A-WJ | ||
| 超微粒子 （HIP） 90～92HRA | A-WXJ （D4～6） | |||
シャンク径公差Dはm5・ +0.005/0 選択
規格表
| 型式 | L | 指定 0.001mm 単位 | 指定 0.01mm 単位 | B | d1 | S | d2 | H | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||
| Type | 刃先形状 | B 刃先 長さ | D | |||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||
|
| 3 | 40 | 50 | 60 | 70 | 1.000～2.990 | - | - |
| 8 | 0.3 | - | 0.3 | 5 | |||
| 4 | 40 | 50 | 60 | 70 | 1.500～3.990 | 3.97 | 1.50 | 0.5 | 20 | 1.2 | 7 | |||||||
| 5 | 40 | 50 | 60 | 70 | 2.000～4.990 | 4.97 | 2.00 | 0.8 | 2.1 | 8 | ||||||||
| 6 | 40 | 50 | 60 | 70 | 2.000～5.990 | 5.97 | 2.00 | 2.6 | 9 | |||||||||
| 8 | （40） | 50 | 60 | 70 | 80 | 3.000～7.990 | 7.97 | 3.00 | 13 | 1.2 | 27 | 3.4 | 11 | |||||
| 10 | （40） | 50 | 60 | 70 | 80 | 3.000～9.990 | 9.97 | 3.00 | 1.6 | 28 | 4.4 | 13 | ||||||
| （Dm5） | （D +0.005/0） | 13 | （40） | 50 | 60 | 70 | 80 | 6.000～12.990 | 12.97 | 6.00 | 1.9 | 16 | ||||||
| ノーマル | 16 | （40） | （50） | 60 | 70 | 80 | 10.000～15.990 | 15.97 | 6.00 | 19 | 2.9 | 36 | 19 | |||||
| WJ WXJ （D4～6） | A-WJ A-WXJ （D4～6） |
| 3 | 40 | 50 | 60 | 70 | 1.000～2.990 | - | - | 13 | 0.3 | - | 0.3 | 5 | |||
| 4 | 50 | 60 | 70 | 1.500～3.990 | 3.97 | 2.00 | 0.5 | 20 | 1.2 | 7 | ||||||||
| 5 | 50 | 60 | 70 | 2.000～4.990 | 4.97 | 2.00 | 0.8 | 2.1 | 8 | |||||||||
| 6 | 50 | 60 | 70 | 2.000～5.990 | 5.97 | 2.00 | 2.6 | 9 | ||||||||||
| 8 | 50 | 60 | 70 | 80 | 3.000～7.990 | 7.97 | 3.00 | 19 | 1.2 | 27 | 3.4 | 11 | ||||||
| 10 | 50 | 60 | 70 | 80 | 3.000～9.990 | 9.97 | 3.00 | 1.6 | 28 | 4.4 | 13 | |||||||
| 13 | 50 | 60 | 70 | 80 | 6.000～12.990 | 12.97 | 6.00 | 1.9 | 16 | |||||||||
| 16 | 60 | 70 | 80 | 10.000～15.990 | 15.97 | 6.00 | 25 | 2.9 | 36 | 19 | ||||||||
| |
|
| 4 | 50 | 60 | 70 | 2.000～3.990 | - | - | - | 19 | 0.5 | 26 | 1.2 | 7 | |||
| 5 | 50 | 60 | 70 | 3.000～4.990 | 25 | 0.8 | 32 | 2.1 | 8 | |||||||||
| （Dm5） | （D +0.005/0） | 6 | 50 | 60 | 70 | 3.000～5.990 | 2.6 | 9 | ||||||||||
| ノーマル | 8 | 60 | 70 | 80 | 3.000～7.990 | 30 | 1.2 | 40 | 3.4 | 11 | ||||||||
| WJ | A-WJ | 10 | 60 | 70 | 80 | 3.000～9.990 | 1.6 | 4.4 | 13 | |||||||||
| 13 | 60 | 70 | 80 | 6.000～12.990 | 1.9 | 16 | ||||||||||||
| 16 | 70 | 80 | 10.000～15.990 | 40 | 2.9 | 50 | 19 | |||||||||||
:P＞D-0.03ℓ＝0 刃先形状 でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
:P・K＞D-0.05ℓ＝0 刃先形状 でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L＝（40）・（50）の場合、刃先長さBとSは次の寸法になります。
| L | （40） | （50） |
| B | 8 | 13 |
| L | （40） | |
| D | ||
| 8～16 | S＝17 | |
| L | （50） | |
| D | ||
| 16 | S＝24 | |
超微粒子タイプのエア穴はストレート（d1寸法のみ）になります。S寸法、d2寸法はありません。
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
カタログ
超硬エア穴付ショルダーパンチ ノーマルのレビュー
金型ポンチ
4
4.02023/06/30
順送金型のポンチ用に使用しています。エア穴の効果が優れているので毎回使用します。
0人が参考にしています。
金属プレス金型のパンチ
3
3.02021/10/05
このままでは使えないので社内で追加工しています。
チョット合わせが長すぎるのでもっと短い物などバリエーションを増やしてほ...もっと読む
0人が参考にしています。
設備の保守
4
4.02020/03/10
以前から使用しております、加工精度等問題なくストーク対応もありベストです。
0人が参考にしています。
パイロットパンチ用に使用しました。
4
4.02019/07/23
生産中にトラブルで折れてしまい、すぐに必要となり、注文しました。すぐに届いてくれたので、とても助かりました。
0人が参考にしています。
設備消耗部品として購入
5
5.02019/04/10
今まで製作会社に依頼していたものをミスミにて購入、単価も抑えられ寸法も細かく設定できるので便利で安心して購入できます。
0人が参考にしています。
よくあるご質問（FAQ）
Q超硬パンチの材質V30は超微粒子粉末鋼に相当しますか？
A
相当しません。V30は硬いが脆い材料ですが、超微粒子材は耐摩耗性と脆さの両方の性質を高めた材質となります。
