ミスミ

精密級カス詰まり対策超硬アンギュラボタンダイ　ツバ付タイプ

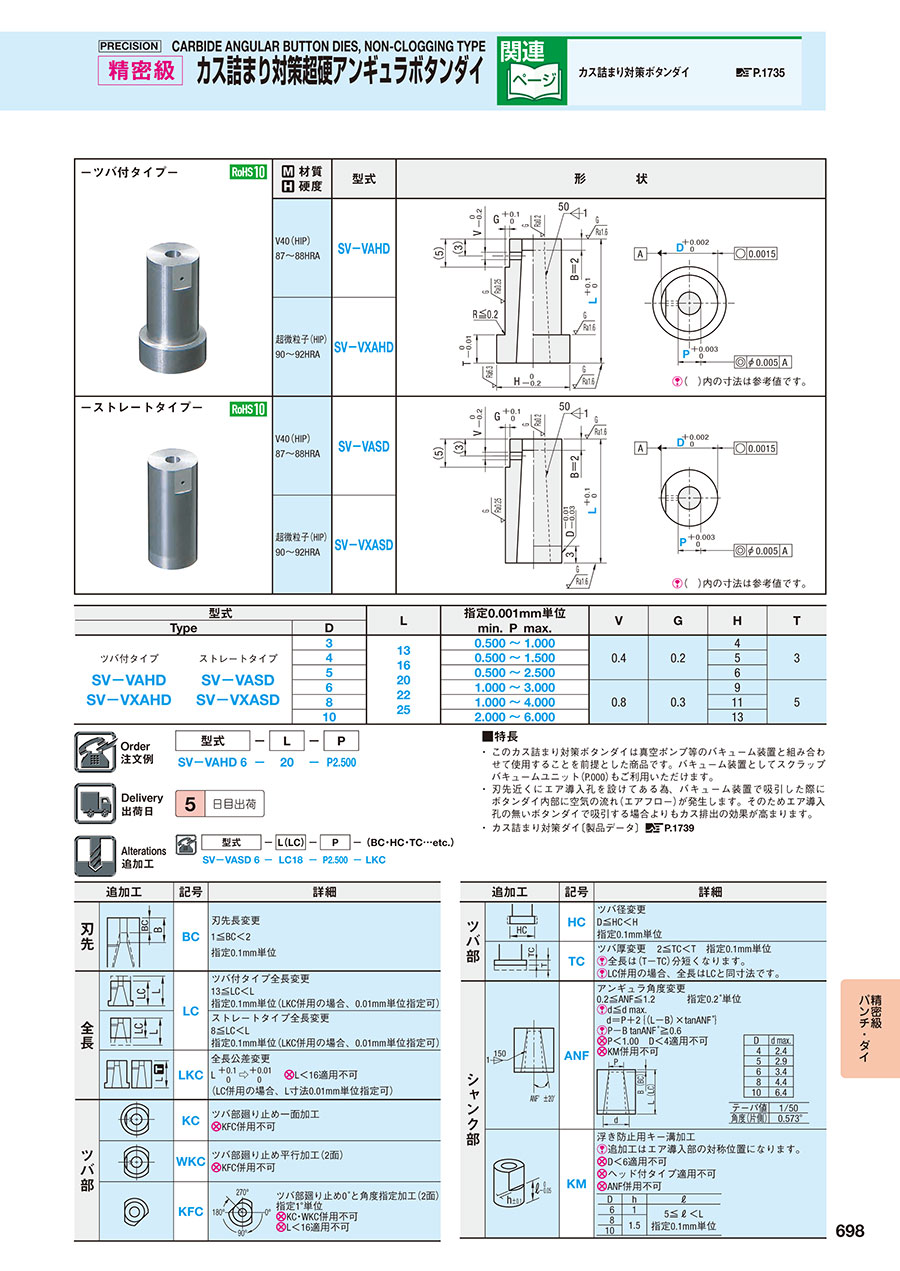

カタログ |P.698

通常単価(税別): -

税込単価: -

通常出荷日：5日目

超硬(V40)、超微粒子超硬（HIP）を材質とする、精密級（同軸度0.005、真円度0.0015）カス...

詳細を確認

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（）内の寸法は参考値です。

材質硬度	型式
V40（HIP） 87～88HRA	SV-VAHD
超微粒子（HIP） 90～92HRA	SV-VXAHD

規格表

型式		L	指定0.001mm単位 min. P max.	V	G	H	T
Type	D	L	指定0.001mm単位 min. P max.	V	G	H	T
ツバ付タイプ SV-VAHD SV-VXAHD	3	13 16 20 22 25	0.500～1.000	0.4	0.2	4	3
	4		0.500～1.500			5
	5		0.500～2.500			6
	6		1.000～3.000	0.8	0.3	9	5
	8		1.000～4.000			11
	10		2.000～6.000			13

注文例

出荷日

追加工


型式	-	L（LC）	-	P	-	（BC・HC・TC…etc.）
SV-VAHD10	-	LC13	-	P6	-	KC

型番リスト

表示件数

型番

SV-VAHD3-[13,16,20,22,25]-P[0.5-1/0.001]

SV-VAHD3-LC[13-24.9/0.1]-P[0.5-1/0.001]

SV-VAHD4-[13,16,20,22,25]-P[0.5-1.5/0.001]

SV-VAHD4-LC[13-24.9/0.1]-P[0.5-1.5/0.001]

SV-VAHD5-[13,16,20,22,25]-P[0.5-2.5/0.001]

SV-VAHD5-LC[13-24.9/0.1]-P[0.5-2.5/0.001]

SV-VAHD6-[13,16,20,22,25]-P[1-3/0.001]

SV-VAHD6-LC[13-24.9/0.1]-P[1-3/0.001]

SV-VAHD8-[13,16,20,22,25]-P[1-4/0.001]

SV-VAHD8-LC[13-24.9/0.1]-P[1-4/0.001]

SV-VAHD10-[13,16,20,22,25]-P[2-6/0.001]

SV-VAHD10-LC[13-24.9/0.1]-P[2-6/0.001]

SV-VXAHD3-[13,16,20,22,25]-P[0.5-1/0.001]

SV-VXAHD3-LC[13-24.9/0.1]-P[0.5-1/0.001]

SV-VXAHD4-[13,16,20,22,25]-P[0.5-1.5/0.001]

SV-VXAHD4-LC[13-24.9/0.1]-P[0.5-1.5/0.001]

SV-VXAHD5-[13,16,20,22,25]-P[0.5-2.5/0.001]

SV-VXAHD5-LC[13-24.9/0.1]-P[0.5-2.5/0.001]

SV-VXAHD6-[13,16,20,22,25]-P[1-3/0.001]

SV-VXAHD6-LC[13-24.9/0.1]-P[1-3/0.001]

SV-VXAHD8-[13,16,20,22,25]-P[1-4/0.001]

SV-VXAHD8-LC[13-24.9/0.1]-P[1-4/0.001]

SV-VXAHD10-[13,16,20,22,25]-P[2-6/0.001]

SV-VXAHD10-LC[13-24.9/0.1]-P[2-6/0.001]

材質

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

RoHS?

最小発注数量

超硬V40(HIP)	3	13 ～ 25	-	0.5 ～ 1	10	1個
超硬V40(HIP)	3	-	13 ～ 24.9	0.5 ～ 1	10	1個
超硬V40(HIP)	4	13 ～ 25	-	0.5 ～ 1.5	10	1個
超硬V40(HIP)	4	-	13 ～ 24.9	0.5 ～ 1.5	10	1個
超硬V40(HIP)	5	13 ～ 25	-	0.5 ～ 2.5	10	1個
超硬V40(HIP)	5	-	13 ～ 24.9	0.5 ～ 2.5	10	1個
超硬V40(HIP)	6	13 ～ 25	-	1 ～ 3	10	1個
超硬V40(HIP)	6	-	13 ～ 24.9	1 ～ 3	10	1個
超硬V40(HIP)	8	13 ～ 25	-	1 ～ 4	10	1個
超硬V40(HIP)	8	-	13 ～ 24.9	1 ～ 4	10	1個
超硬V40(HIP)	10	13 ～ 25	-	2 ～ 6	10	1個
超硬V40(HIP)	10	-	13 ～ 24.9	2 ～ 6	10	1個
超微粒子超硬(HIP)	3	13 ～ 25	-	0.5 ～ 1	10	1個
超微粒子超硬(HIP)	3	-	13 ～ 24.9	0.5 ～ 1	10	1個
超微粒子超硬(HIP)	4	13 ～ 25	-	0.5 ～ 1.5	10	1個
超微粒子超硬(HIP)	4	-	13 ～ 24.9	0.5 ～ 1.5	10	1個
超微粒子超硬(HIP)	5	13 ～ 25	-	0.5 ～ 2.5	10	1個
超微粒子超硬(HIP)	5	-	13 ～ 24.9	0.5 ～ 2.5	10	1個
超微粒子超硬(HIP)	6	13 ～ 25	-	1 ～ 3	10	1個
超微粒子超硬(HIP)	6	-	13 ～ 24.9	1 ～ 3	10	1個
超微粒子超硬(HIP)	8	13 ～ 25	-	1 ～ 4	10	1個
超微粒子超硬(HIP)	8	-	13 ～ 24.9	1 ～ 4	10	1個
超微粒子超硬(HIP)	10	13 ～ 25	-	2 ～ 6	10	1個
超微粒子超硬(HIP)	10	-	13 ～ 24.9	2 ～ 6	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

超硬(V40)、超微粒子超硬（HIP）を材質とする、精密級（同軸度0.005、真円度0.0015）カス詰まり対策超硬アンギュラボタンダイです。吸引装置と併用することでカス詰まりの発生を抑えます。抜け防止のために端部にツバが付いています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
