精密級カス上がり対策超硬アンギュラボタンダイ ツバ付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
超硬（V40）、超微粒子超硬（HIP）を材質とする精密級（同軸度0.005、真...
詳細情報を確認する- パンチ/ボタンダイ
- ボタンダイ(ヘッド付)
- エア穴有無
- 無
- 刃先形状
- 丸
- ラップ仕上げ有無
- 無
未確定：候補が24型番あります。
商品情報
関連ページ
カス上がり対策ダイ P.1735

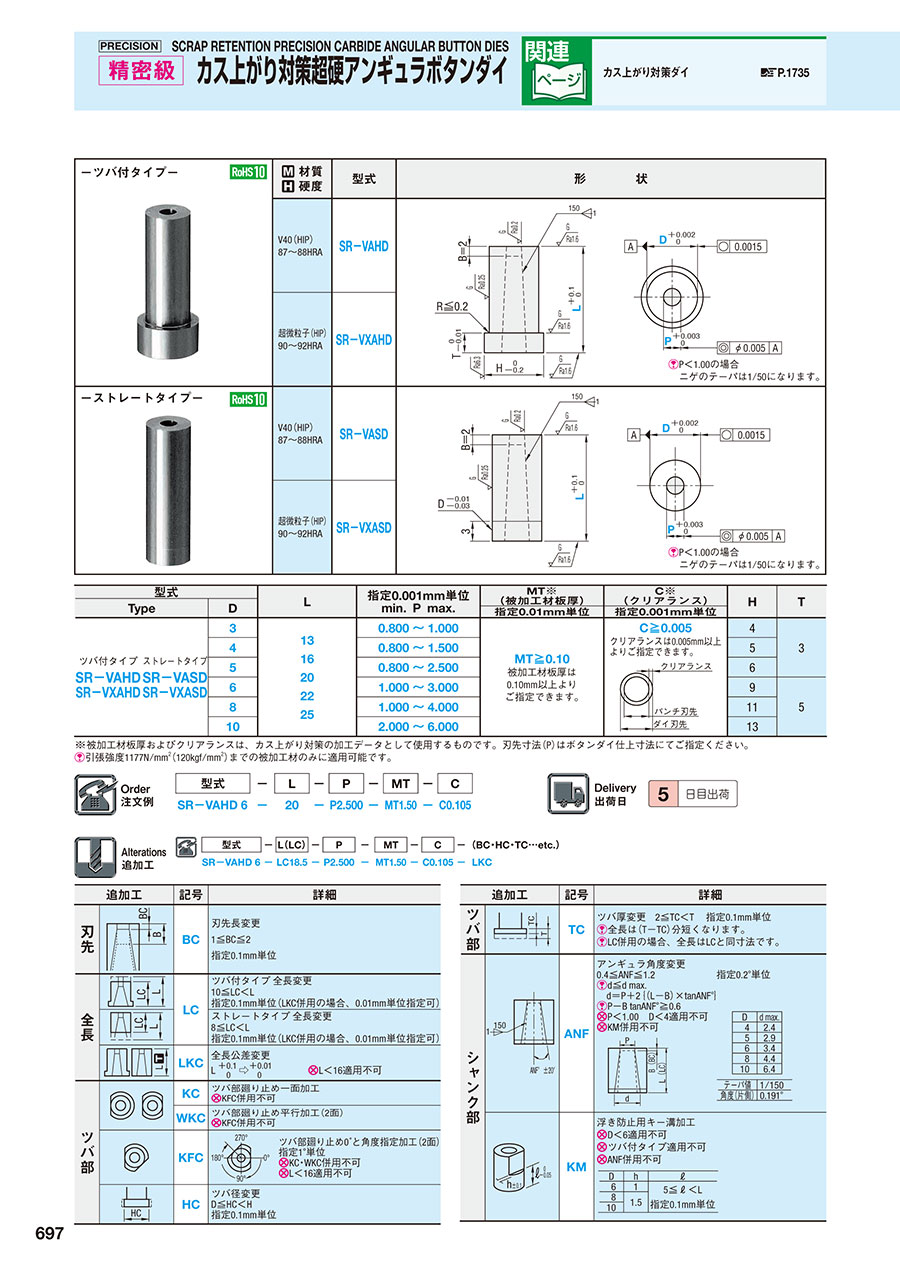

外形図・製品仕様
P＜1.00の場合ニゲのテーパは1/50になります。
| 材質 硬度 | 型式 |
|---|---|
| V40（HIP） 87～88HRA | SR-VAHD |
| 超微粒子（HIP） 90～92HRA | SR-VXAHD |
規格表
| 型式 | L | 指定0.001mm単位 min. P max. | MT※ （被加工材板厚） | C※ （クリアランス） | H | T | |
|---|---|---|---|---|---|---|---|
| Type | D | ||||||
| 指定0.01mm単位 | 指定0.001mm単位 | ||||||
| ツバ付タイプ SR-VAHD SR-VXAHD | 3 | 13 16 20 22 25 | 0.800～1.000 | MT≧0.10 被加工材板厚は 0.10mm以上より ご指定できます。 | C≧0.005 クリアランスは0.005mm以上よりご指定できます。
| 4 | 3 |
| 4 | 0.800～1.500 | 5 | |||||
| 5 | 0.800～2.500 | 6 | |||||
| 6 | 1.000～3.000 | 9 | 5 | ||||
| 8 | 1.000～4.000 | 11 | |||||
| 10 | 2.000～6.000 | 13 | |||||
※被加工材板厚およびクリアランスは、カス上がり対策の加工データとして使用するものです。刃先寸法（P）はボタンダイ仕上寸法にてご指定ください。
引張強度1177N/mm2（120kgf/mm2）までの被加工材のみに適用可能です。
