精密級超硬アンギュラボタンダイ ツバ付タイプ
精密級（同軸度0.005、真円度0.0015）超硬アンギュラボタンダイです。抜...
詳細情報を確認する- パンチ/ボタンダイ
- ボタンダイ(ヘッド付)
- エア穴有無
- 無
- 刃先形状
- 丸形
- ラップ仕上げ有無
- 無
未確定：候補が24型番あります。
商品情報

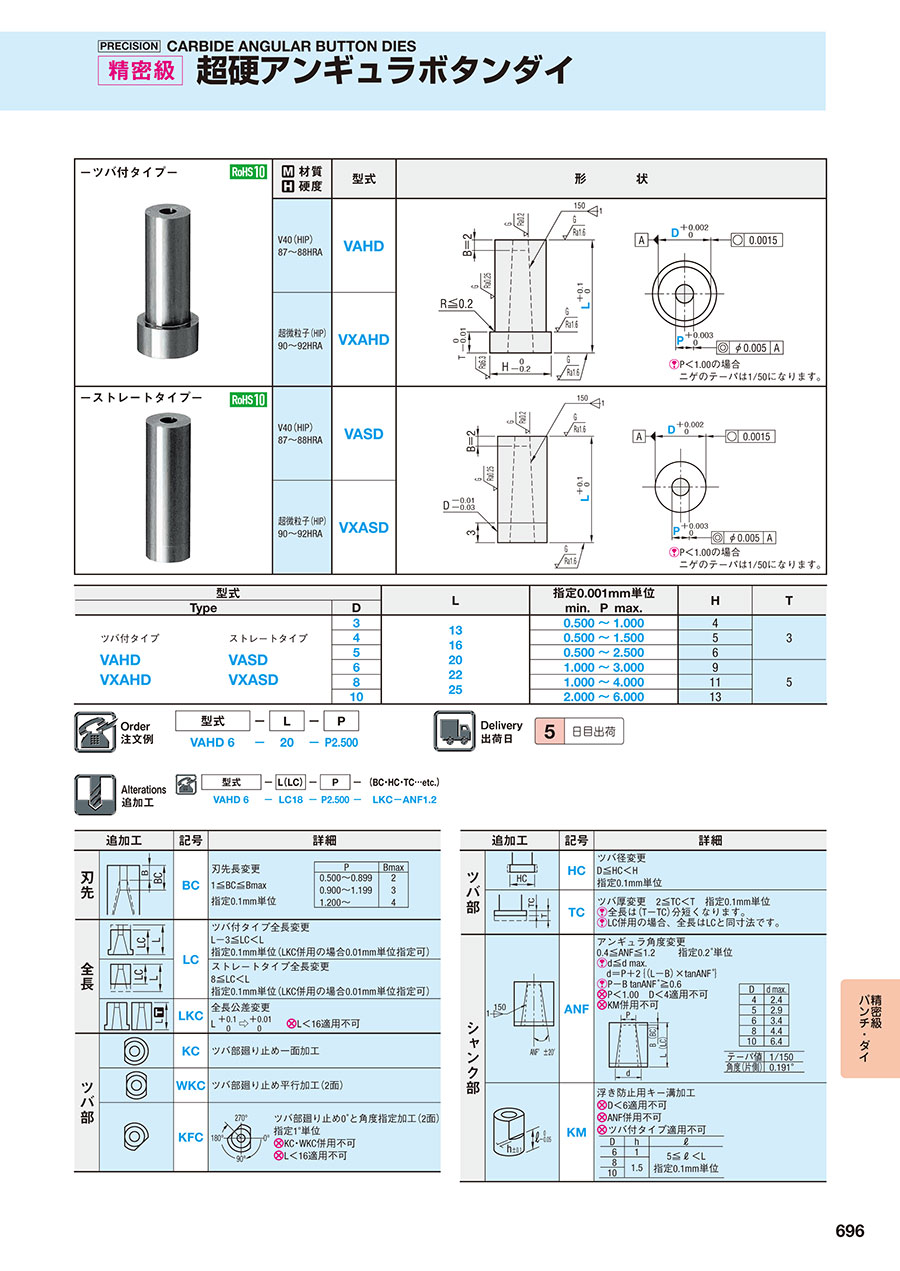

外形図・製品仕様
P＜1.00の場合ニゲのテーパは1/50になります。
| 材質 硬度 | 型式 |
|---|---|
| V40（HIP） 87～88HRA | VAHD |
| 超微粒子（HIP） 90～92HRA | VXAHD |
規格表
| 型式 | L | 指定0.001mm単位 min. Pmax. | H | T | |
|---|---|---|---|---|---|
| Type | D | ||||
| ツバ付タイプ VAHD VXAHD | 3 | 13 16 20 22 25 | 0.500～1.000 | 4 | 3 |
| 4 | 0.500～1.500 | 5 | |||
| 5 | 0.500～2.500 | 6 | |||
| 6 | 1.000～3.000 | 9 | 5 | ||
| 8 | 1.000～4.000 | 11 | |||
| 10 | 2.000～6.000 | 13 | |||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
精密級（同軸度0.005、真円度0.0015）超硬アンギュラボタンダイです。抜いたカスの逃がし穴をテーパーにし、カス詰まり対策を施し、抜け防止のため端部にツバがついているタイプです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼、強度（V40）から選択可能です。
