      精密級アンギュラボタンダイ　ストレートタイプ - オールテーパタイプ -

      精密級アンギュラボタンダイ　ストレートタイプ - オールテーパタイプ -
      通常単価(税別)
      -
      税込単価
      -
      通常出荷日：5日目

      精密級（同軸度0.005）アンギュラボタンダイです。抜いたカスの逃がし穴をテーパーにし、カス詰まり対策...

      詳細を確認

      よく一緒に見られています

      精密級超硬アンギュラボタンダイ　ツバ付タイプ

      ミスミ

      精密級超硬アンギュラボタンダイ　ツバ付タイプ

      通常出荷日：5 日目

      よく一緒に見られています

      精密級超硬アンギュラボタンダイ　ストレートタイプ

      ミスミ

      精密級超硬アンギュラボタンダイ　ストレートタイプ

      通常出荷日：5 日目

      未確定：候補が36型番あります。
      • 単価(税別)
        -円
      • 合計(税別)
        -円
        (税込価格：-円)
      • 出荷日
        -
        (参考出荷日：-円)
      数量：

      商品情報

      外形図・製品仕様

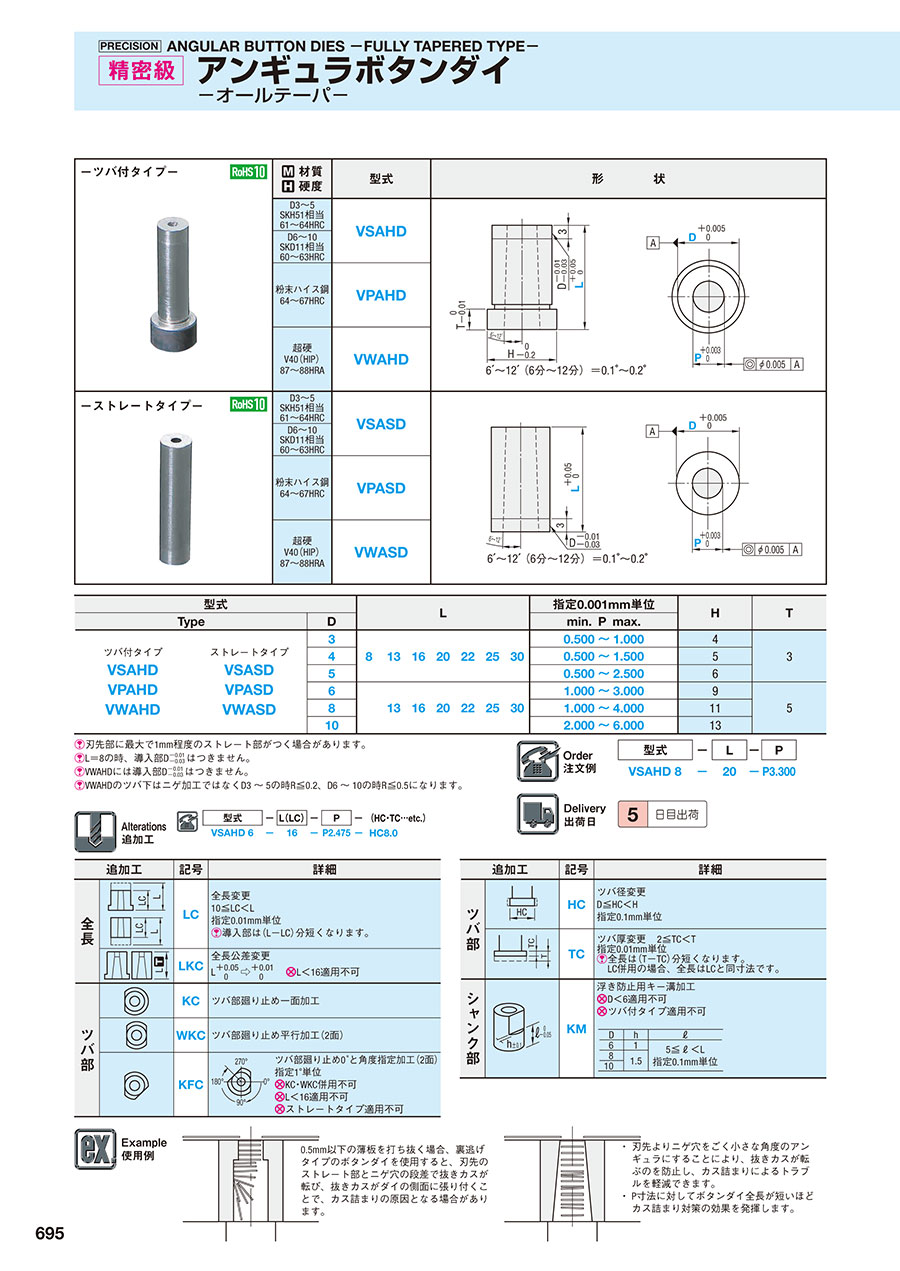

      精密級アンギュラボタンダイ　ストレートタイプ - オールテーパタイプ -
      材質
      硬度      		型式
      D3～5
      SKH51相当
      61～64HRC      		VSASD
      D6～10
      SKD11相当
      60～63HRC
      粉末ハイス鋼
      64～67HRC      		VPASD
      超硬
      V40（HIP）
      87～88HRA      		VWASD

      規格表

      型式L指定0.001mm単位HT
      TypeDmin.Pmax.
      ストレート
      タイプ
      VSASD
      VPASD
      VWASD      		381316202225300.500～1.00043
      40.500～1.5005
      50.500～2.5006
      6 1316202225301.000～3.00095
      81.000～4.00011
      102.000～6.00013

      刃先部に最大で1mm程度のストレート部がつく場合があります。
      L＝8の時、導入部D -0.01/-0.03はつきません。

      注文例


       型式-L-P
       VSAHD8-20-P3.300

      出荷日

      精密級アンギュラボタンダイ　ストレートタイプ - オールテーパタイプ -

      追加工



      精密級アンギュラボタンダイ ストレートタイプ - オールテーパタイプ -

      		型式-L（LC）-P-（HC・TC…etc.）
       VSAHD6-16-P2.475-HC8.0
      精密級アンギュラボタンダイ　ストレートタイプ - オールテーパタイプ -

      関連情報

      使用例

      精密級アンギュラボタンダイ ストレートタイプ - オールテーパタイプ -





      精密級アンギュラボタンダイ ストレートタイプ - オールテーパタイプ -

      0.5mm以下の薄板を打ち抜く場合、裏逃げタイプのボタンダイを使用すると、刃先のストレート部とニゲ穴の段差で抜きカスが転び、抜きカスがダイの側面に張り付くことで、カス詰りの原因となる場合があります。
      ・刃先よりニゲ穴をごく小さな角度のアンギュラにすることにより、抜きカスが転ぶのを防止し、カス詰まりによるトラブルを軽減できます。
      ・P寸法に対してボタンダイ全長が短いほどカス詰まり対策の効果を発揮します。

      型番リスト

      表示件数
    • 1
      • 型番
      VPASD3-[8,13,16,20,22,25,30]-P[0.5-1/0.001]
      VPASD3-LC[8-29.99/0.01]-P[0.5-1/0.001]
      VPASD4-[8,13,16,20,22,25,30]-P[0.5-1.5/0.001]
      VPASD4-LC[8-29.99/0.01]-P[0.5-1.5/0.001]
      VPASD5-[8,13,16,20,22,25,30]-P[0.5-2.5/0.001]
      VPASD5-LC[8-29.99/0.01]-P[0.5-2.5/0.001]
      VPASD6-[13,16,20,22,25,30]-P[1-3/0.001]
      VPASD6-LC[8-29.99/0.01]-P[1-3/0.001]
      VPASD8-[13,16,20,22,25,30]-P[1-4/0.001]
      VPASD8-LC[8-29.99/0.01]-P[1-4/0.001]
      VPASD10-[13,16,20,22,25,30]-P[2-6/0.001]
      VPASD10-LC[8-29.99/0.01]-P[2-6/0.001]
      VSASD3-[8,13,16,20,22,25,30]-P[0.5-1/0.001]
      VSASD3-LC[8-29.99/0.01]-P[0.5-1/0.001]
      VSASD4-[8,13,16,20,22,25,30]-P[0.5-1.5/0.001]
      VSASD4-LC[8-29.99/0.01]-P[0.5-1.5/0.001]
      VSASD5-[8,13,16,20,22,25,30]-P[0.5-2.5/0.001]
      VSASD5-LC[8-29.99/0.01]-P[0.5-2.5/0.001]
      VSASD6-[13,16,20,22,25,30]-P[1-3/0.001]
      VSASD6-LC[8-29.99/0.01]-P[1-3/0.001]
      VSASD8-[13,16,20,22,25,30]-P[1-4/0.001]
      VSASD8-LC[8-29.99/0.01]-P[1-4/0.001]
      VSASD10-[13,16,20,22,25,30]-P[2-6/0.001]
      VSASD10-LC[8-29.99/0.01]-P[2-6/0.001]
      VWASD3-[8,13,16,20,22,25,30]-P[0.5-1/0.001]
      VWASD3-LC[8-29.99/0.01]-P[0.5-1/0.001]
      VWASD4-[8,13,16,20,22,25,30]-P[0.5-1.5/0.001]
      VWASD4-LC[8-29.99/0.01]-P[0.5-1.5/0.001]
      VWASD5-[8,13,16,20,22,25,30]-P[0.5-2.5/0.001]
      VWASD5-LC[8-29.99/0.01]-P[0.5-2.5/0.001]
      VWASD6-[13,16,20,22,25,30]-P[1-3/0.001]
      VWASD6-LC[8-29.99/0.01]-P[1-3/0.001]
      VWASD8-[13,16,20,22,25,30]-P[1-4/0.001]
      VWASD8-LC[8-29.99/0.01]-P[1-4/0.001]
      VWASD10-[13,16,20,22,25,30]-P[2-6/0.001]
      VWASD10-LC[8-29.99/0.01]-P[2-6/0.001]

      材質

      D（シャンク径）

      (mm)

      L(全長)

      (mm)

      LC(全長変更)

      (mm)

      P(刃先寸法)

      (mm)

      		RoHS?最小発注数量
      粉末ハイス鋼
      3
      8 ～ 30
      -
      0.5 ～ 1
      10
      1個
      粉末ハイス鋼
      3
      -
      8 ～ 29.99
      0.5 ～ 1
      10
      1個
      粉末ハイス鋼
      4
      8 ～ 30
      -
      0.5 ～ 1.5
      10
      1個
      粉末ハイス鋼
      4
      -
      8 ～ 29.99
      0.5 ～ 1.5
      10
      1個
      粉末ハイス鋼
      5
      8 ～ 30
      -
      0.5 ～ 2.5
      10
      1個
      粉末ハイス鋼
      5
      -
      8 ～ 29.99
      0.5 ～ 2.5
      10
      1個
      粉末ハイス鋼
      6
      13 ～ 30
      -
      1 ～ 3
      10
      1個
      粉末ハイス鋼
      6
      -
      8 ～ 29.99
      1 ～ 3
      10
      1個
      粉末ハイス鋼
      8
      13 ～ 30
      -
      1 ～ 4
      10
      1個
      粉末ハイス鋼
      8
      -
      8 ～ 29.99
      1 ～ 4
      10
      1個
      粉末ハイス鋼
      10
      13 ～ 30
      -
      2 ～ 6
      10
      1個
      粉末ハイス鋼
      10
      -
      8 ～ 29.99
      2 ～ 6
      10
      1個
      SKH51相当
      3
      8 ～ 30
      -
      0.5 ～ 1
      10
      1個
      SKH51相当
      3
      -
      8 ～ 29.99
      0.5 ～ 1
      10
      1個
      SKH51相当
      4
      8 ～ 30
      -
      0.5 ～ 1.5
      10
      1個
      SKH51相当
      4
      -
      8 ～ 29.99
      0.5 ～ 1.5
      10
      1個
      SKH51相当
      5
      8 ～ 30
      -
      0.5 ～ 2.5
      10
      1個
      SKH51相当
      5
      -
      8 ～ 29.99
      0.5 ～ 2.5
      10
      1個
      SKD11相当
      6
      13 ～ 30
      -
      1 ～ 3
      10
      1個
      SKD11相当
      6
      -
      8 ～ 29.99
      1 ～ 3
      10
      1個
      SKD11相当
      8
      13 ～ 30
      -
      1 ～ 4
      10
      1個
      SKD11相当
      8
      -
      8 ～ 29.99
      1 ～ 4
      10
      1個
      SKD11相当
      10
      13 ～ 30
      -
      2 ～ 6
      10
      1個
      SKD11相当
      10
      -
      8 ～ 29.99
      2 ～ 6
      10
      1個
      超硬V40(HIP)
      3
      8 ～ 30
      -
      0.5 ～ 1
      10
      1個
      超硬V40(HIP)
      3
      -
      8 ～ 29.99
      0.5 ～ 1
      10
      1個
      超硬V40(HIP)
      4
      8 ～ 30
      -
      0.5 ～ 1.5
      10
      1個
      超硬V40(HIP)
      4
      -
      8 ～ 29.99
      0.5 ～ 1.5
      10
      1個
      超硬V40(HIP)
      5
      8 ～ 30
      -
      0.5 ～ 2.5
      10
      1個
      超硬V40(HIP)
      5
      -
      8 ～ 29.99
      0.5 ～ 2.5
      10
      1個
      超硬V40(HIP)
      6
      13 ～ 30
      -
      1 ～ 3
      10
      1個
      超硬V40(HIP)
      6
      -
      8 ～ 29.99
      1 ～ 3
      10
      1個
      超硬V40(HIP)
      8
      13 ～ 30
      -
      1 ～ 4
      10
      1個
      超硬V40(HIP)
      8
      -
      8 ～ 29.99
      1 ～ 4
      10
      1個
      超硬V40(HIP)
      10
      13 ～ 30
      -
      2 ～ 6
      10
      1個
      超硬V40(HIP)
      10
      -
      8 ～ 29.99
      2 ～ 6
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
      -
      ( - )
      5日目
    • 1

      • 詳細情報

      基本情報

      精密級（同軸度0.005）アンギュラボタンダイです。抜いたカスの逃がし穴をテーパーにし、カス詰まり対策を施したストレートタイプです。材質は、ダイス鋼、ハイス鋼、粉末ハイス鋼、強硬（V40）から選択可能です。

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
