精密級超硬ツバ止めエア穴付パンチ　ノーマル・ラップ仕上げ

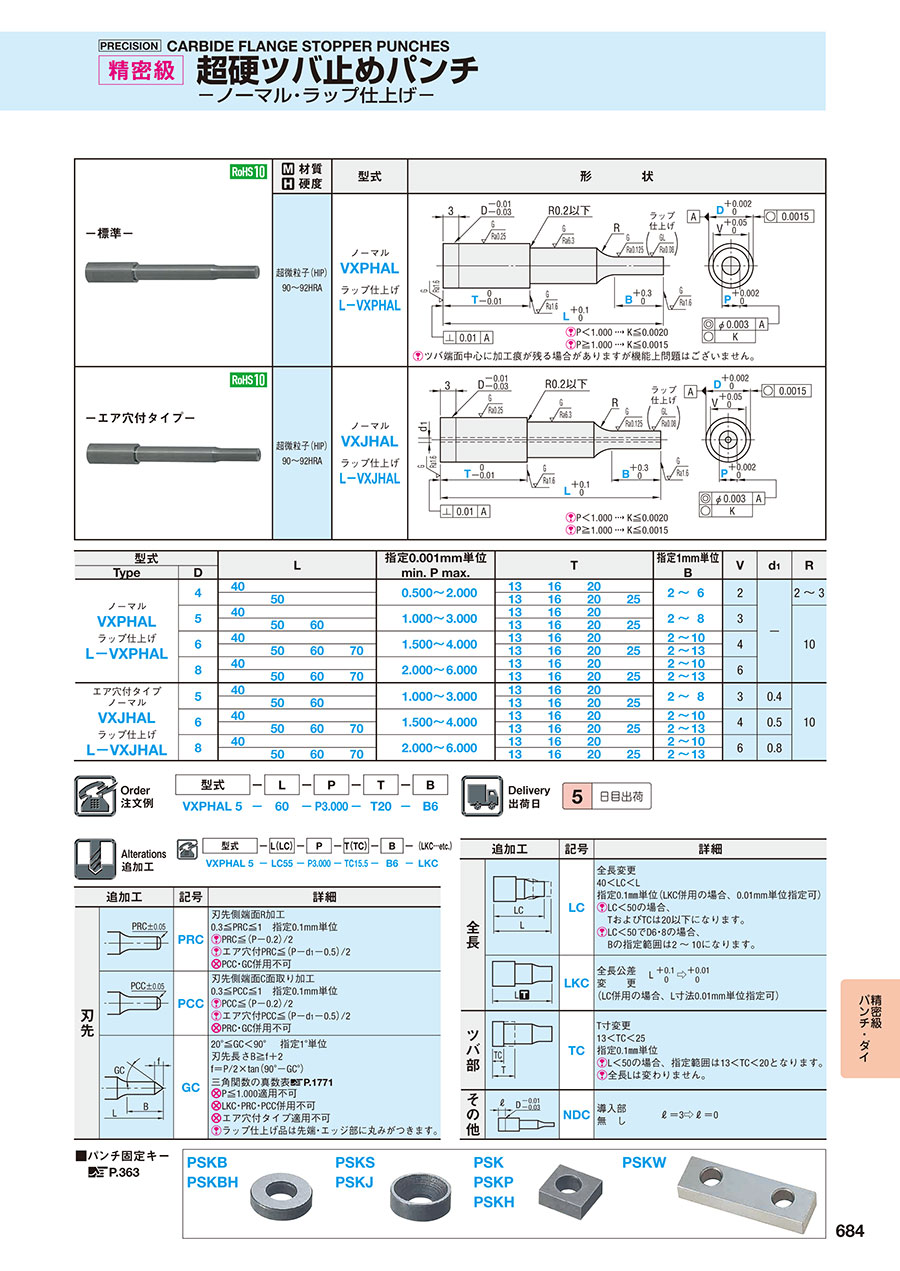

カタログ |P.684

通常単価(税別): -

税込単価: -

通常出荷日：5日目

超微粒子超硬（HIP）を材質とする精密級（同軸度0.003）超硬ツバ止めエア穴付パンチです。ノーマルタ...

詳細を確認

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
超微粒子（HIP） 90～92HRA	ノーマル VXJHAL ラップ仕上げ L-VXJHAL
超微粒子（HIP） 90～92HRA	ノーマル VXJHAL ラップ仕上げ L-VXJHAL

規格表

型式		L				指定0.001mm単位 min. P max.	T				指定1mm単位 B	V	d₁	R
Type	D	L				指定0.001mm単位 min. P max.	T				指定1mm単位 B	V	d₁	R
エア穴付タイプノーマル VXJHAL ラップ仕上げ L-VXJHAL	5	40				1.000～3.000	13	16	20		2～8	3	0.4	10
	5		50	60		1.000～3.000	13	16	20	25	2～8	3	0.4
	6	40				1.500～4.000	13	16	20		2～10	4	0.5
	6		50	60	70	1.500～4.000	13	16	20	25	2～13	4	0.5
	8	40				2.000～6.000	13	16	20		2～10	6	0.8
	8		50	60	70	2.000～6.000	13	16	20	25	2～13	6	0.8

注文例


型式	-	L	-	P	-	T	-	B
VXJHAL 5	-	60	-	P3.000	-	T20	-	B6

出荷日

追加工


型式	-	L（LC）	-	P	-	T（TC）	-	B	-	（LKC…etc.）
VXJHAL 5	-	LC55	-	P3.000	-	TC15.5	-	B6	-	LKC

P.1771

型番リスト

表示件数

型番

L-VXJHAL5-[40-60/10]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

L-VXJHAL5-[40-60/10]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

L-VXJHAL5-LC[40.1-49.9/0.1]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

L-VXJHAL5-LC[40.1-49.9/0.1]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

L-VXJHAL5-LC[50.1-59.9/0.1]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

L-VXJHAL5-LC[50.1-59.9/0.1]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

L-VXJHAL6-[40-70/10]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL6-[40-70/10]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL6-LC[40.1-49.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL6-LC[40.1-49.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL6-LC[50.1-59.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL6-LC[50.1-59.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL6-LC[60.1-69.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL6-LC[60.1-69.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL8-[40-70/10]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL8-[40-70/10]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL8-LC[40.1-49.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL8-LC[40.1-49.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL8-LC[50.1-59.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL8-LC[50.1-59.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

L-VXJHAL8-LC[60.1-69.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

L-VXJHAL8-LC[60.1-69.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL5-[40-60/10]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

VXJHAL5-[40-60/10]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

VXJHAL5-LC[40.1-49.9/0.1]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

VXJHAL5-LC[40.1-49.9/0.1]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

VXJHAL5-LC[50.1-59.9/0.1]-P[1-3/0.001]-T[13,16,20,25]-B[2-8/1]

VXJHAL5-LC[50.1-59.9/0.1]-P[1-3/0.001]-TC[13.1-24.9/0.1]-B[2-8/1]

VXJHAL6-[40-70/10]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL6-[40-70/10]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL6-LC[40.1-49.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL6-LC[40.1-49.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL6-LC[50.1-59.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL6-LC[50.1-59.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL6-LC[60.1-69.9/0.1]-P[1.5-4/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL6-LC[60.1-69.9/0.1]-P[1.5-4/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL8-[40-70/10]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL8-[40-70/10]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL8-LC[40.1-49.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL8-LC[40.1-49.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL8-LC[50.1-59.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL8-LC[50.1-59.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

VXJHAL8-LC[60.1-69.9/0.1]-P[2-6/0.001]-T[13,16,20,25]-B[2-13/1]

VXJHAL8-LC[60.1-69.9/0.1]-P[2-6/0.001]-TC[13.1-24.9/0.1]-B[2-13/1]

ラップ仕上げ有無

D（シャンク径）

(mm)

B(刃先長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

T(ツバ部長さ)

(mm)

T寸変更 [TC]

(mm)

RoHS?

最小発注数量

有	5	2 ～ 8	40 ～ 60	-	1 ～ 3	13 ～ 25	-	10	1個
有	5	2 ～ 8	40 ～ 60	-	1 ～ 3	-	13.1 ～ 24.9	10	1個
有	5	2 ～ 8	-	40.1 ～ 49.9	1 ～ 3	13 ～ 25	-	10	1個
有	5	2 ～ 8	-	40.1 ～ 49.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
有	5	2 ～ 8	-	50.1 ～ 59.9	1 ～ 3	13 ～ 25	-	10	1個
有	5	2 ～ 8	-	50.1 ～ 59.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
有	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	13 ～ 25	-	10	1個
有	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
有	6	2 ～ 13	-	40.1 ～ 49.9	1.5 ～ 4	13 ～ 25	-	10	1個
有	6	2 ～ 13	-	40.1 ～ 49.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
有	6	2 ～ 13	-	50.1 ～ 59.9	1.5 ～ 4	13 ～ 25	-	10	1個
有	6	2 ～ 13	-	50.1 ～ 59.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
有	6	2 ～ 13	-	60.1 ～ 69.9	1.5 ～ 4	13 ～ 25	-	10	1個
有	6	2 ～ 13	-	60.1 ～ 69.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
有	8	2 ～ 13	40 ～ 70	-	2 ～ 6	13 ～ 25	-	10	1個
有	8	2 ～ 13	40 ～ 70	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
有	8	2 ～ 13	-	40.1 ～ 49.9	2 ～ 6	13 ～ 25	-	10	1個
有	8	2 ～ 13	-	40.1 ～ 49.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
有	8	2 ～ 13	-	50.1 ～ 59.9	2 ～ 6	13 ～ 25	-	10	1個
有	8	2 ～ 13	-	50.1 ～ 59.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
有	8	2 ～ 13	-	60.1 ～ 69.9	2 ～ 6	13 ～ 25	-	10	1個
有	8	2 ～ 13	-	60.1 ～ 69.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
無	5	2 ～ 8	40 ～ 60	-	1 ～ 3	13 ～ 25	-	10	1個
無	5	2 ～ 8	40 ～ 60	-	1 ～ 3	-	13.1 ～ 24.9	10	1個
無	5	2 ～ 8	-	40.1 ～ 49.9	1 ～ 3	13 ～ 25	-	10	1個
無	5	2 ～ 8	-	40.1 ～ 49.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
無	5	2 ～ 8	-	50.1 ～ 59.9	1 ～ 3	13 ～ 25	-	10	1個
無	5	2 ～ 8	-	50.1 ～ 59.9	1 ～ 3	-	13.1 ～ 24.9	10	1個
無	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	13 ～ 25	-	10	1個
無	6	2 ～ 13	40 ～ 70	-	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
無	6	2 ～ 13	-	40.1 ～ 49.9	1.5 ～ 4	13 ～ 25	-	10	1個
無	6	2 ～ 13	-	40.1 ～ 49.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
無	6	2 ～ 13	-	50.1 ～ 59.9	1.5 ～ 4	13 ～ 25	-	10	1個
無	6	2 ～ 13	-	50.1 ～ 59.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
無	6	2 ～ 13	-	60.1 ～ 69.9	1.5 ～ 4	13 ～ 25	-	10	1個
無	6	2 ～ 13	-	60.1 ～ 69.9	1.5 ～ 4	-	13.1 ～ 24.9	10	1個
無	8	2 ～ 13	40 ～ 70	-	2 ～ 6	13 ～ 25	-	10	1個
無	8	2 ～ 13	40 ～ 70	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
無	8	2 ～ 13	-	40.1 ～ 49.9	2 ～ 6	13 ～ 25	-	10	1個
無	8	2 ～ 13	-	40.1 ～ 49.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
無	8	2 ～ 13	-	50.1 ～ 59.9	2 ～ 6	13 ～ 25	-	10	1個
無	8	2 ～ 13	-	50.1 ～ 59.9	2 ～ 6	-	13.1 ～ 24.9	10	1個
無	8	2 ～ 13	-	60.1 ～ 69.9	2 ～ 6	13 ～ 25	-	10	1個
無	8	2 ～ 13	-	60.1 ～ 69.9	2 ～ 6	-	13.1 ～ 24.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

超微粒子超硬（HIP）を材質とする精密級（同軸度0.003）超硬ツバ止めエア穴付パンチです。ノーマルタイプ、ラップ仕上げの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
